製品概要
構造・使用条件

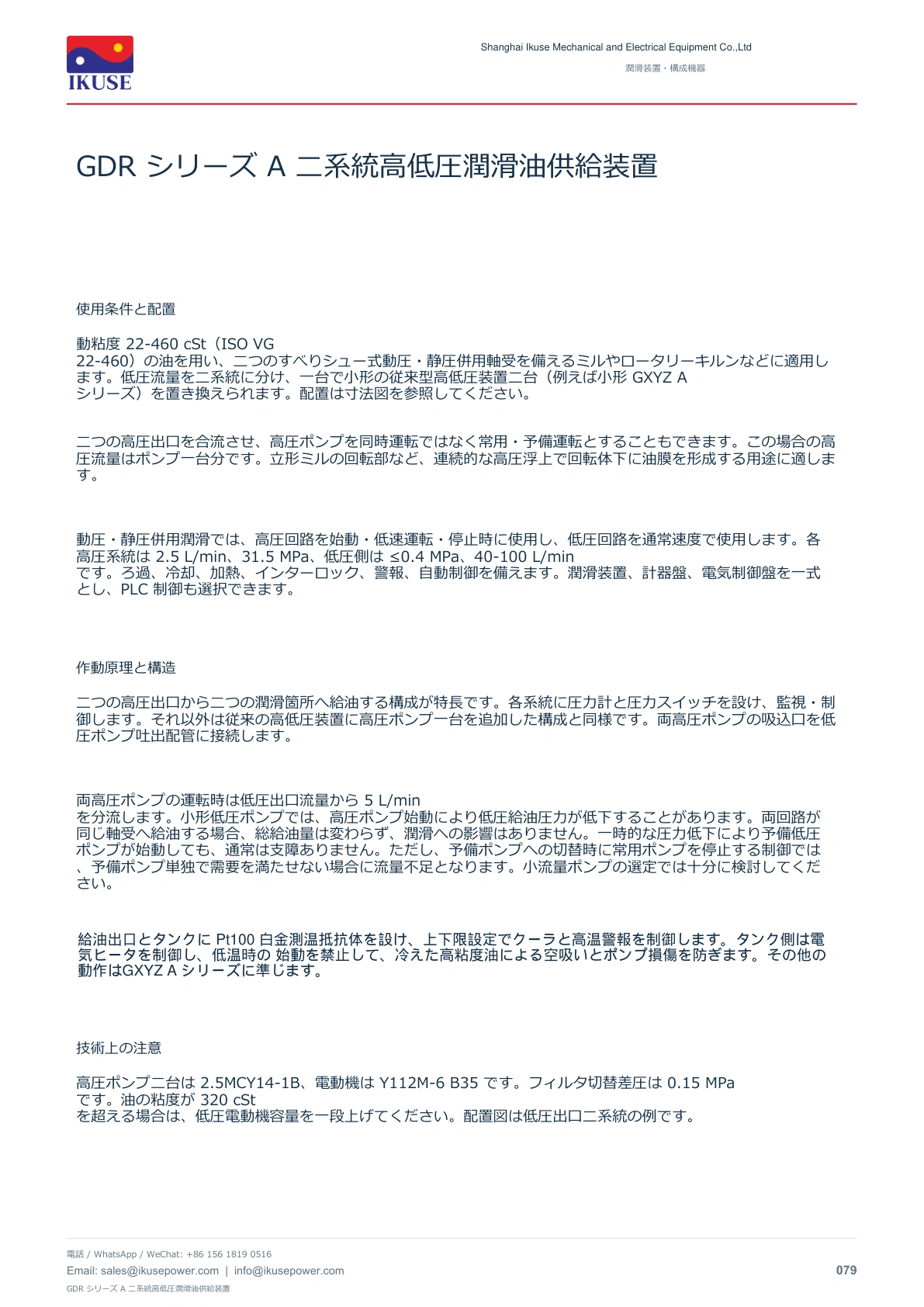

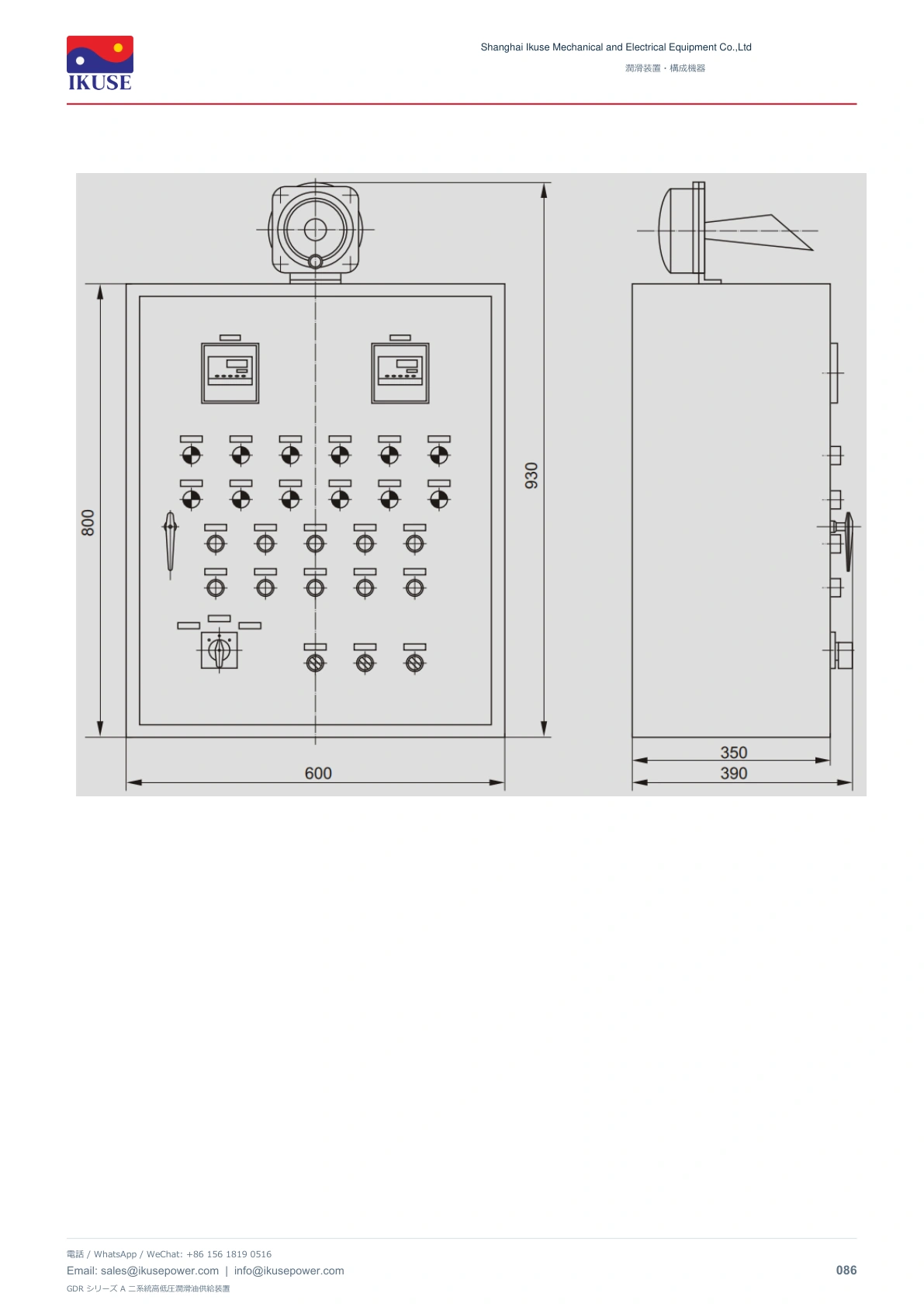

動圧・静圧併用潤滑では、高圧回路を始動・低速運転・停止時に使用し、低圧回路を通常速度で使用します。各高圧系統は 2.5 L/min、31.5 MPa、低圧側は ≤0.4 MPa、40-100 L/min です。ろ過、冷却、加熱、インターロック、警報、自動制御を備えます。潤滑装置、計器盤、電気制御盤を一式とし、PLC 制御も選択できます。

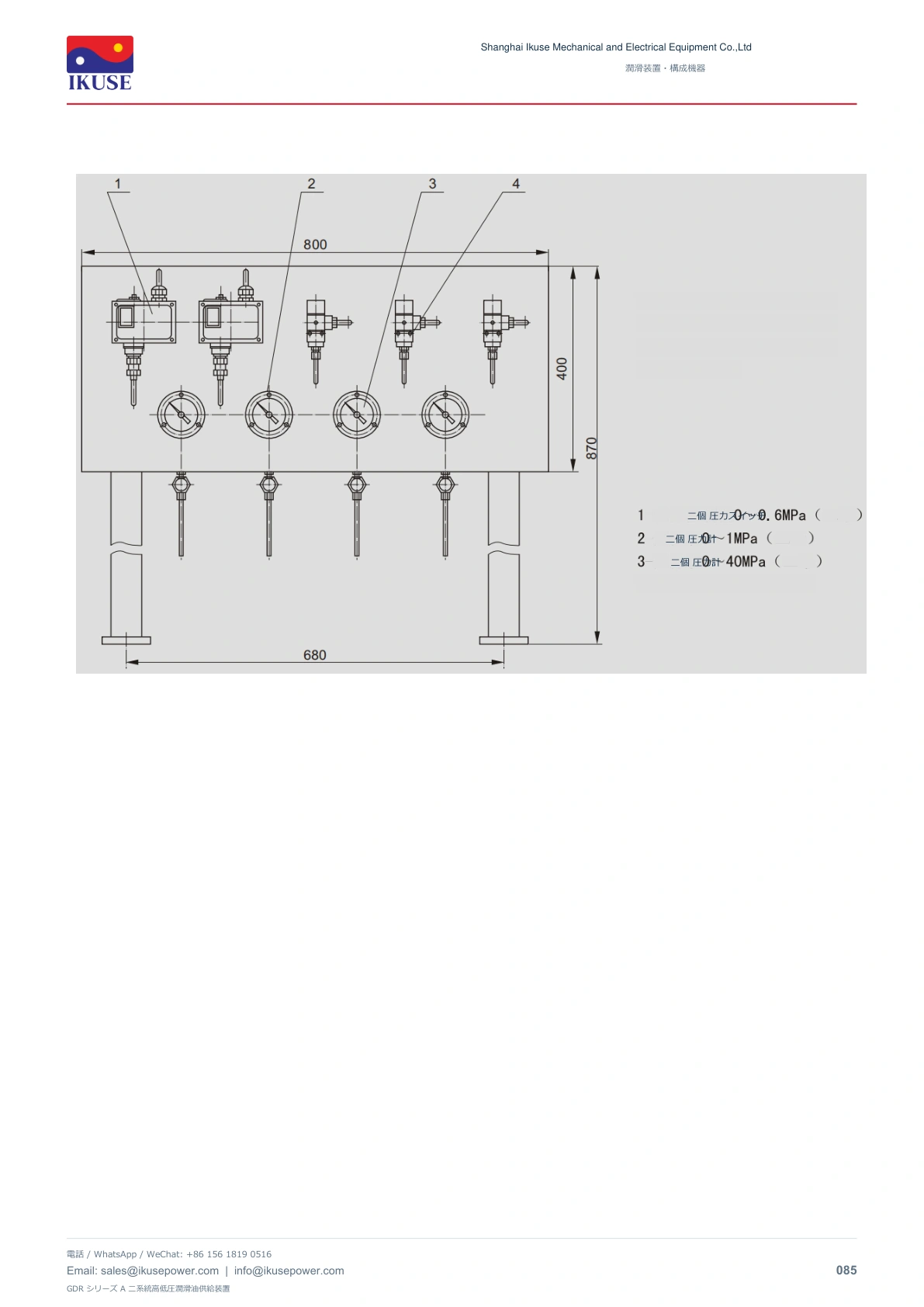

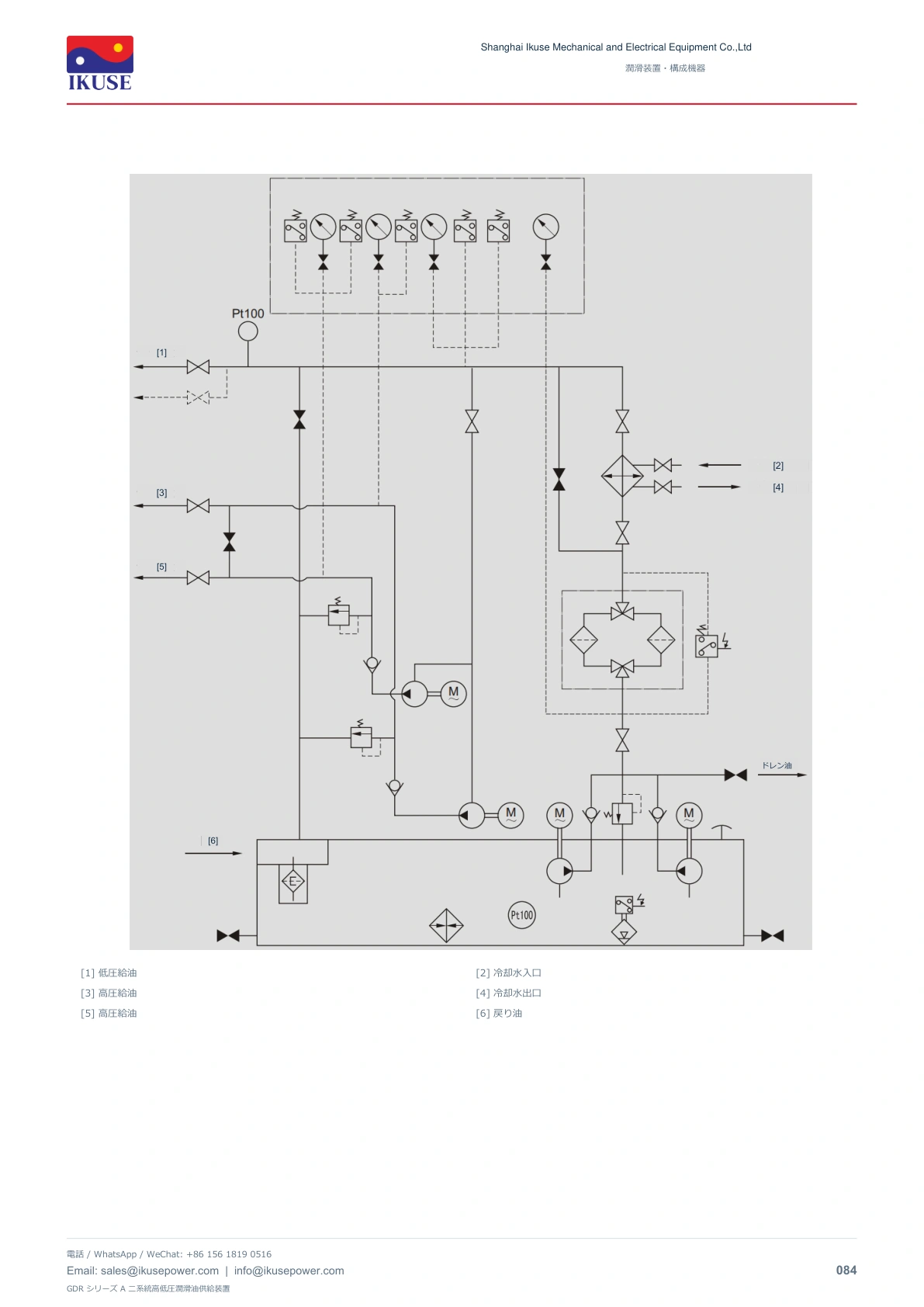

二つの高圧出口から二つの潤滑箇所へ給油する構成が特長です。各系統に圧力計と圧力スイッチを設け、監視・制御します。それ以外は従来の高低圧装置に高圧ポンプ一台を追加した構成と同様です。両高圧ポンプの吸込口を低圧ポンプ吐出配管に接続します。
両高圧ポンプの運転時は低圧出口流量から 5 L/min を分流します。小形低圧ポンプでは、高圧ポンプ始動により低圧給油圧力が低下することがあります。両回路が同じ軸受へ給油する場合、総給油量は変わらず、潤滑への影響はありません。一時的な圧力低下により予備低圧ポンプが始動しても、通常は支障ありません。ただし、予備ポンプへの切替時に常用ポンプを停止する制御では、予備ポンプ単独で需要を満たせない場合に流量不足となります。小流量ポンプの選定では十分に検討してください。

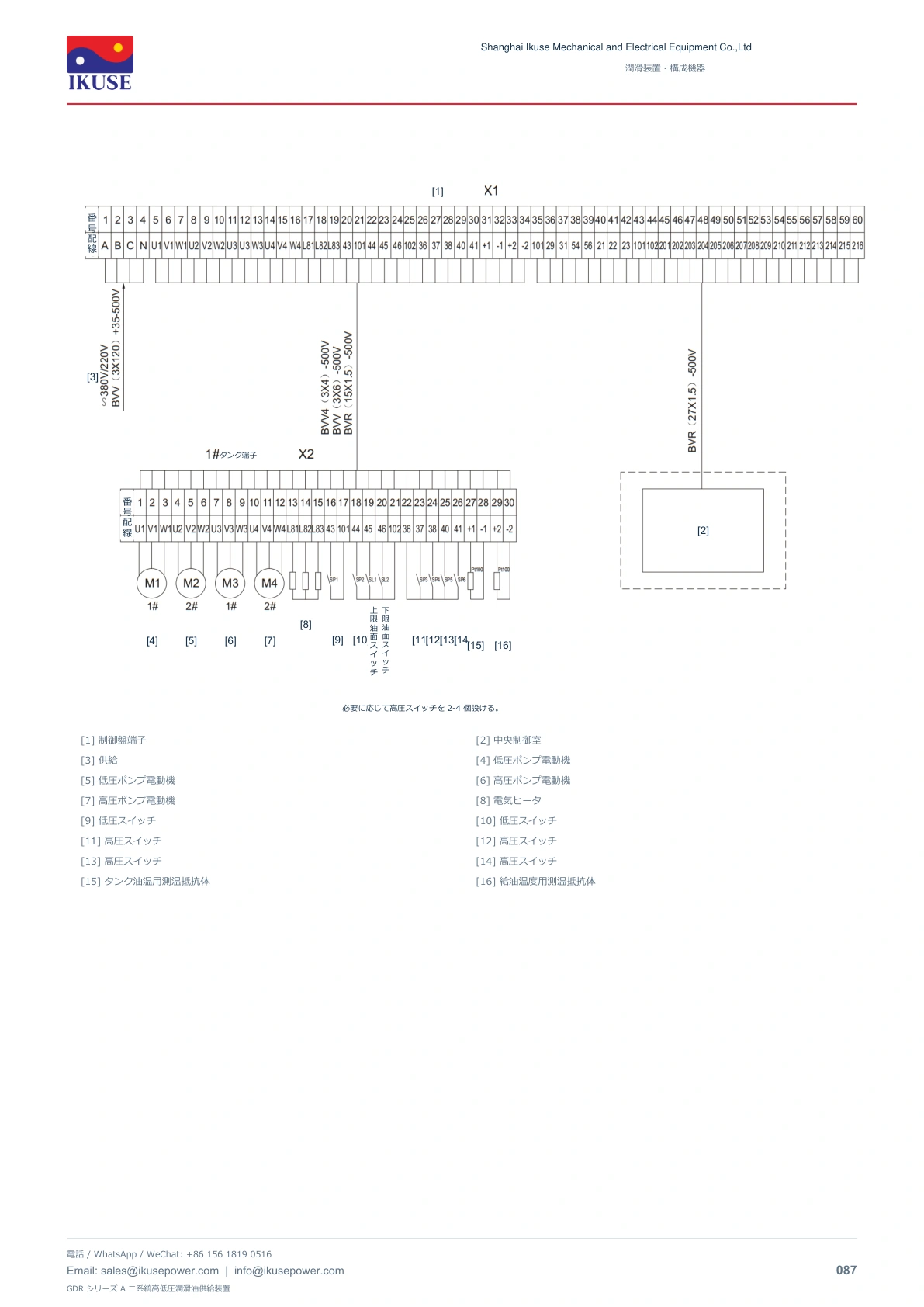

給油出口とタンクに Pt100 白金測温抵抗体を設け、上下限設定でクーラと高温警報を制御します。タンク側は電気ヒータを制御し、低温時の始動を禁止して、冷えた高粘度油による空吸いとポンプ損傷を防ぎます。その他の動作は元のカタログ 31 ページの GXYZ A シリーズに準じます。

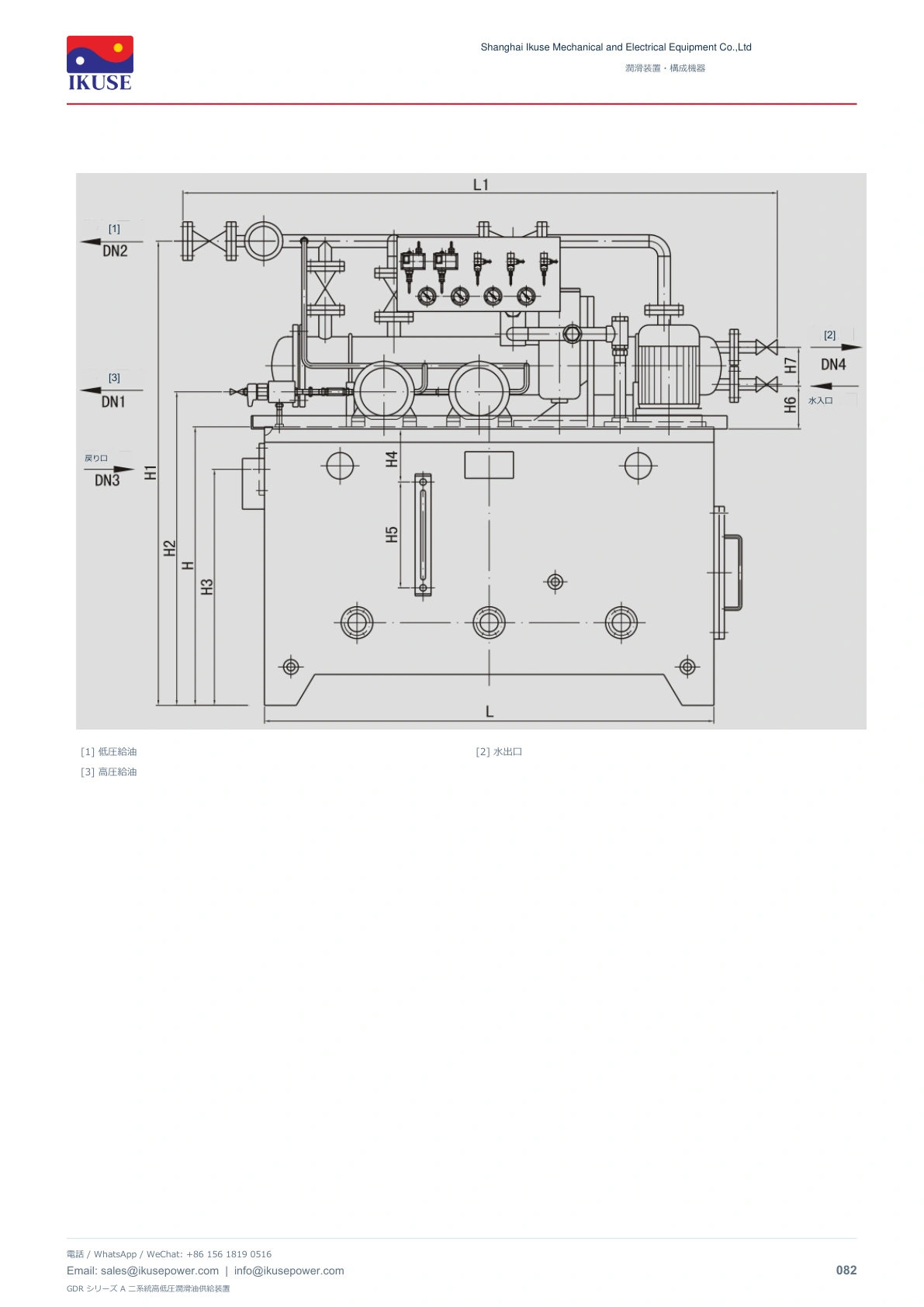

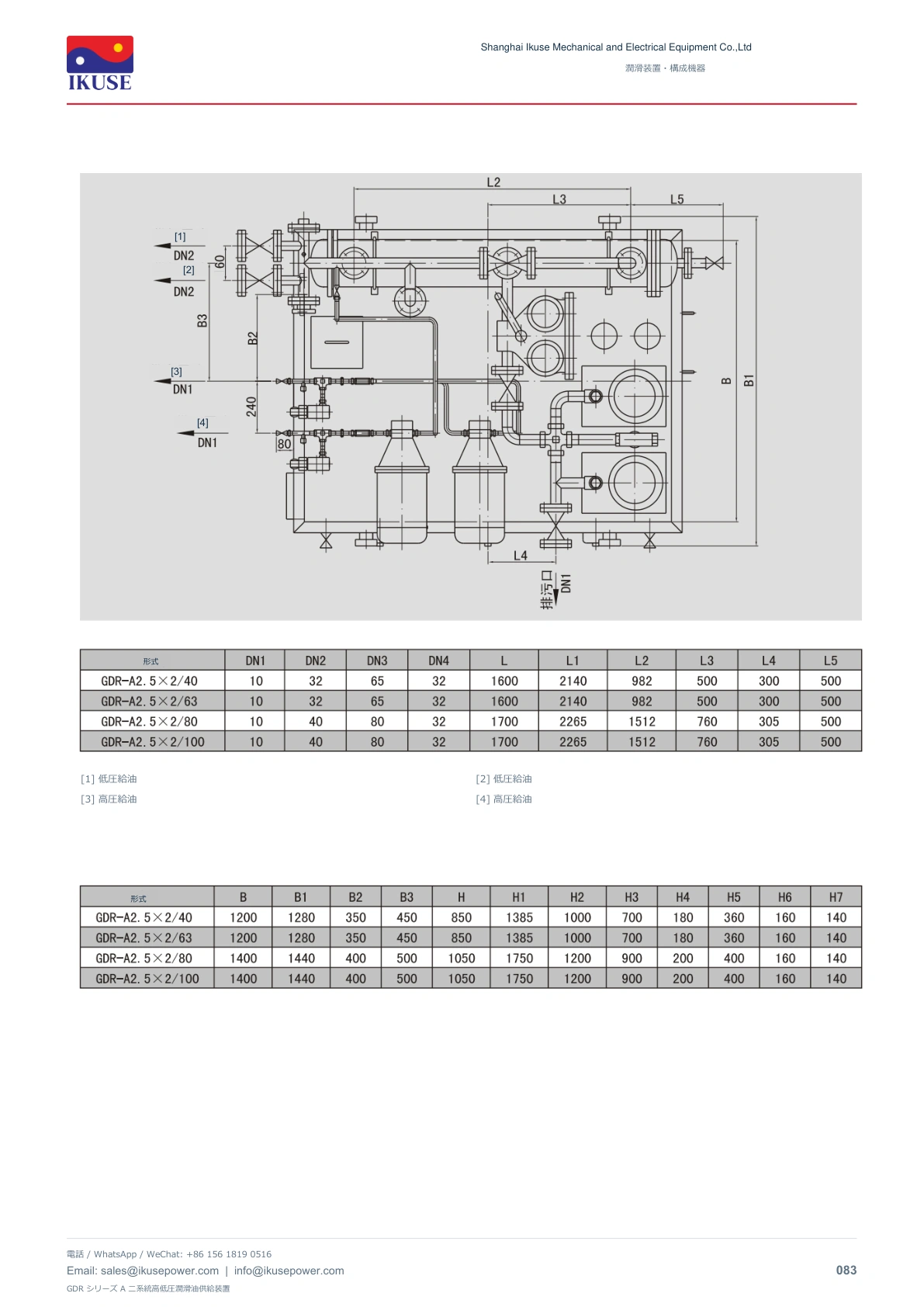

高圧ポンプ二台は 2.5MCY14-1B、電動機は Y112M-6 B35 です。フィルタ切替差圧は 0.15 MPa です。油の粘度が 320 cSt を超える場合は、低圧電動機容量を一段上げてください。配置図は低圧出口二系統の例です。

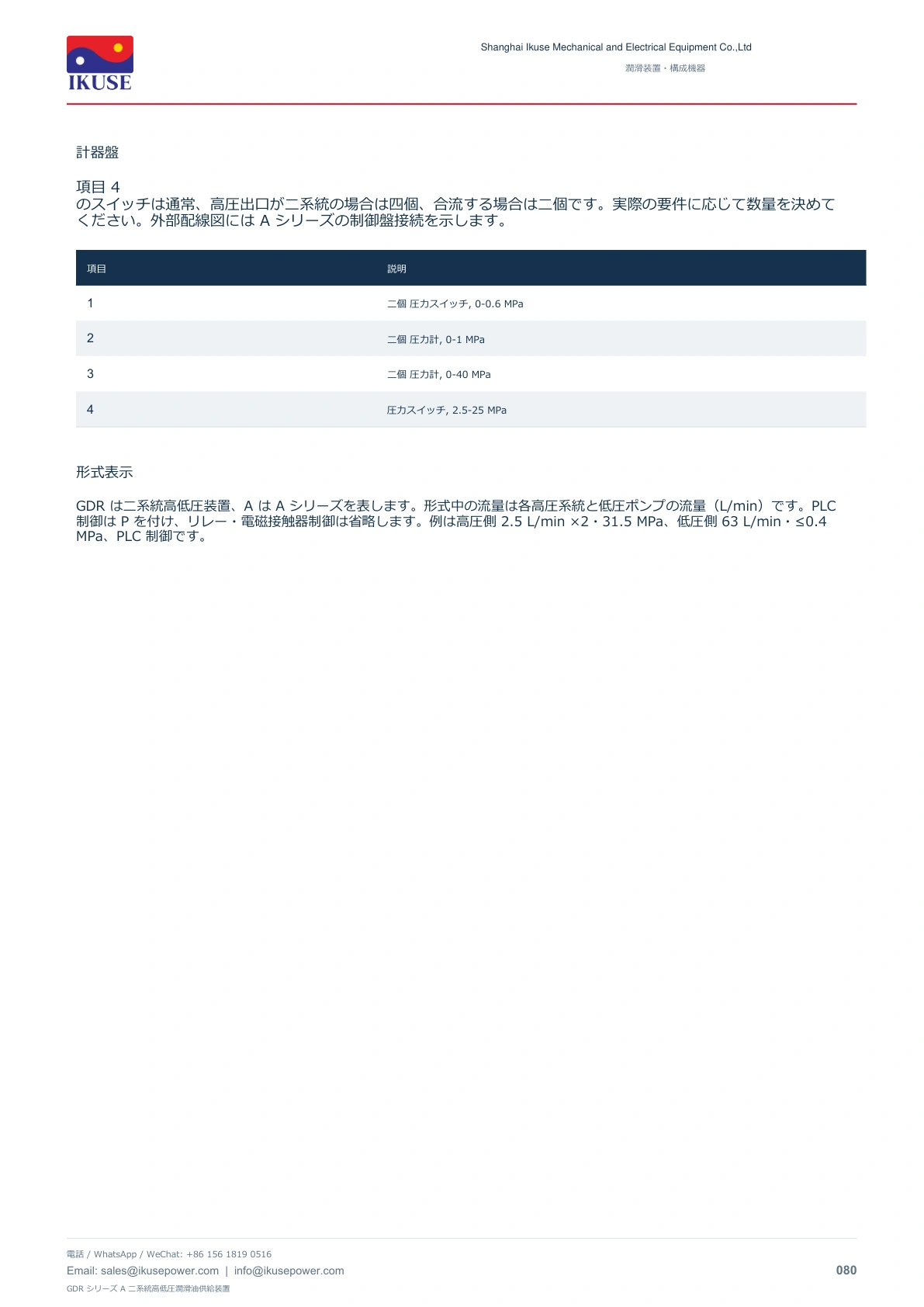

GDR は二系統高低圧装置、A は A シリーズを表します。形式中の流量は各高圧系統と低圧ポンプの流量(L/min)です。PLC 制御は P を付け、リレー・電磁接触器制御は省略します。例は高圧側 2.5 L/min ×2・31.5 MPa、低圧側 63 L/min・≤0.4 MPa、PLC 制御です。

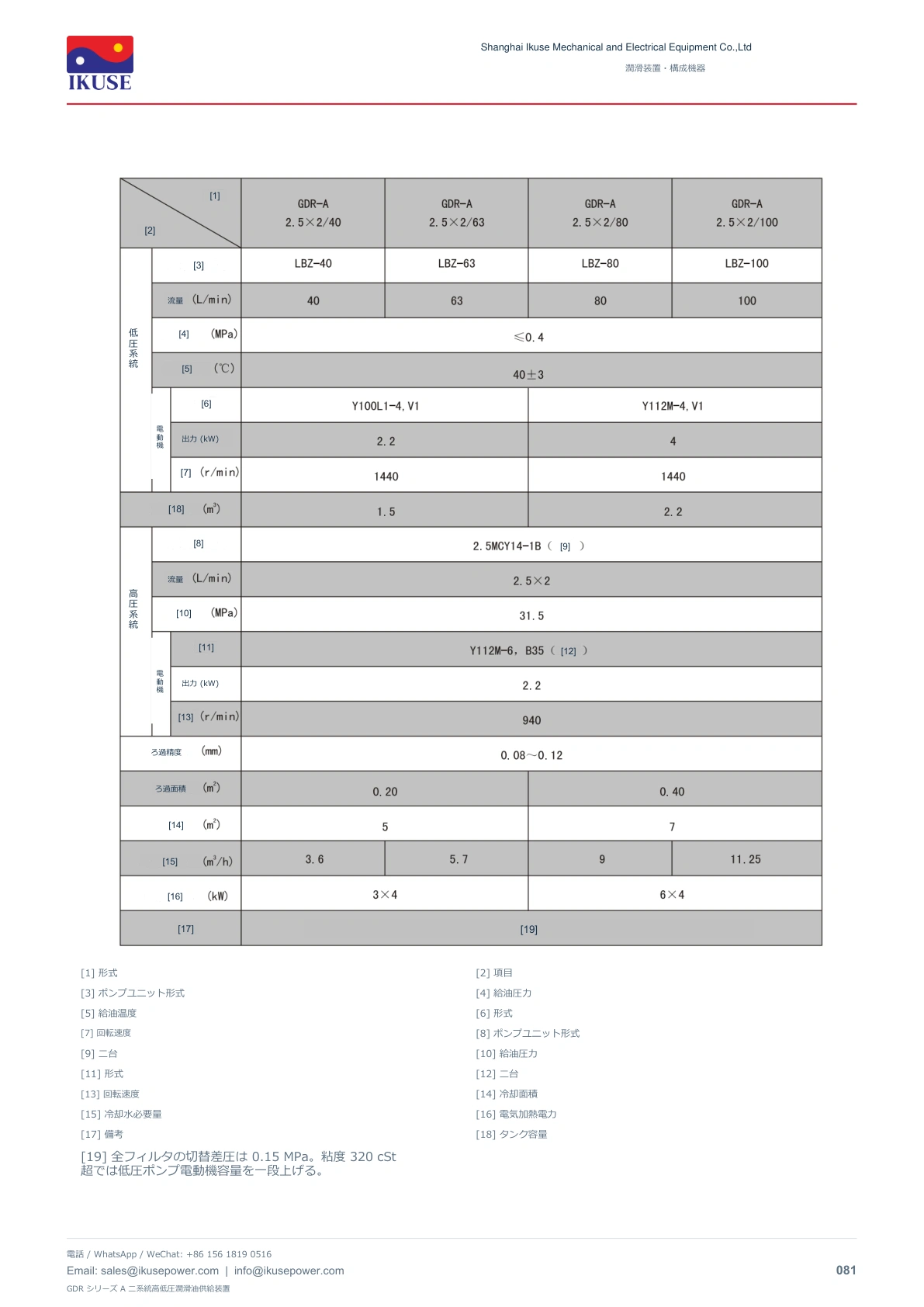

[19] 全フィルタの切替差圧は 0.15 MPa。粘度 320 cSt 超では低圧ポンプ電動機容量を一段上げる。
