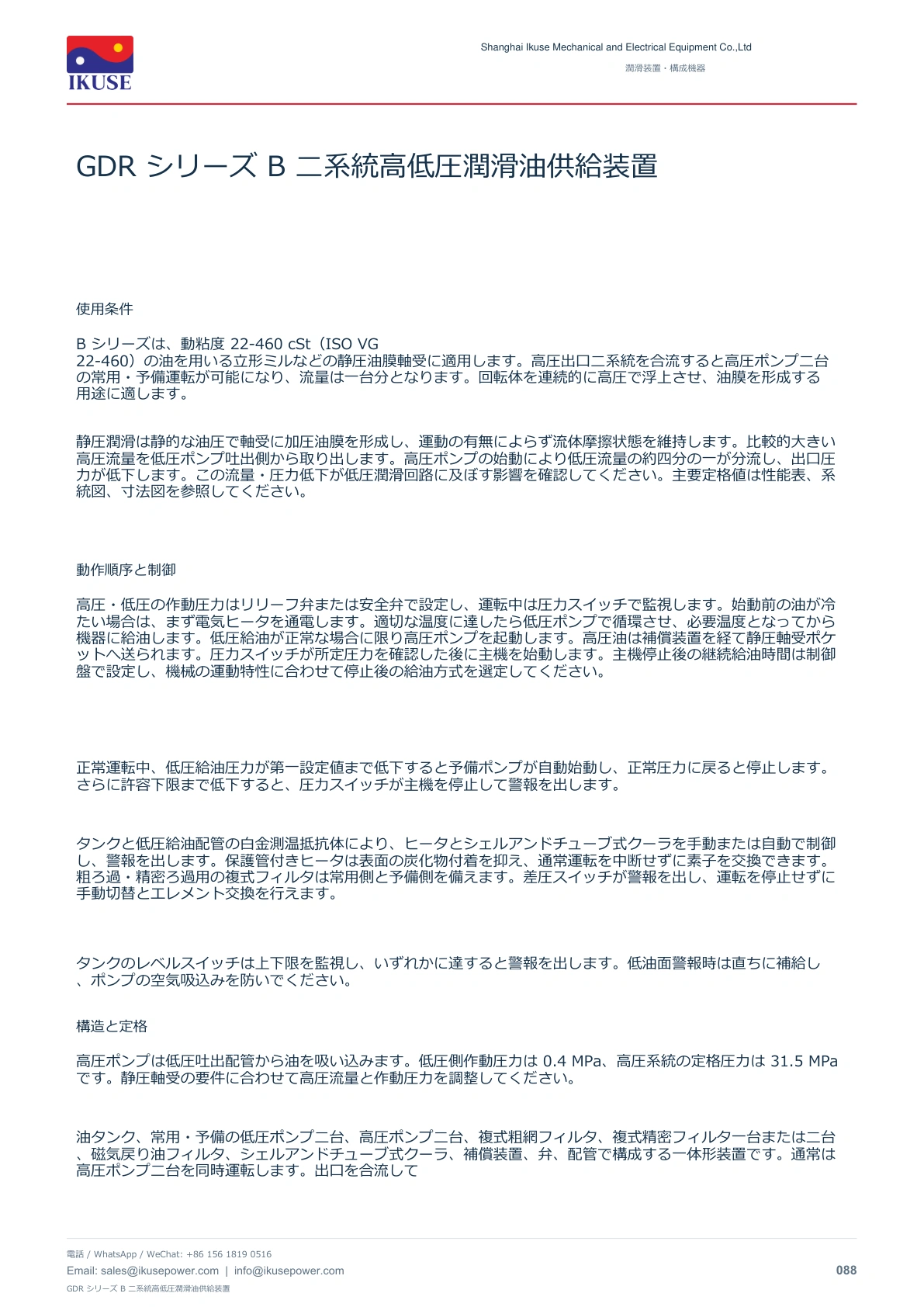

高圧・低圧の作動圧力はリリーフ弁または安全弁で設定し、運転中は圧力スイッチで監視します。始動前の油が冷たい場合は、まず電気ヒータを通電します。適切な温度に達したら低圧ポンプで循環させ、必要温度となってから機器に給油します。低圧給油が正常な場合に限り高圧ポンプを起動します。高圧油は補償装置を経て静圧軸受ポケットへ送られます。圧力スイッチが所定圧力を確認した後に主機を始動します。主機停止後の継続給油時間は制御盤で設定し、機械の運動特性に合わせて停止後の給油方式を選定してください。
正常運転中、低圧給油圧力が一設定値まで低下すると予備ポンプが自動始動し、正常圧力に戻ると停止します。さらに許容下限まで低下すると、圧力スイッチが主機を停止して警報を出します。
タンクと低圧給油配管の白金測温抵抗体により、ヒータとシェルアンドチューブ式クーラを手動または自動で制御し、警報を出します。保護管付きヒータは表面の炭化物付着を抑え、通常運転を中断せずに素子を交換できます。粗ろ過・精密ろ過用の複式フィルタは常用側と予備側を備えます。差圧スイッチが警報を出し、運転を停止せずに手動切替とエレメント交換を行えます。
タンクのレベルスイッチは上下限を監視し、いずれかに達すると警報を出します。低油面警報時は直ちに補給し、ポンプの空気吸込みを防いでください。
高圧ポンプは低圧吐出配管から油を吸い込みます。低圧側作動圧力は 0.4 MPa、高圧系統の定格圧力は 31.5 MPa です。静圧軸受の要件に合わせて高圧流量と作動圧力を調整してください。
油タンク、常用・予備の低圧ポンプ二台、高圧ポンプ二台、複式粗網フィルタ、複式精密フィルタ一台または二台、磁気戻り油フィルタ、シェルアンドチューブ式クーラ、補償装置、弁、配管で構成する一体形装置です。通常は高圧ポンプ二台を同時運転します。出口を合流して

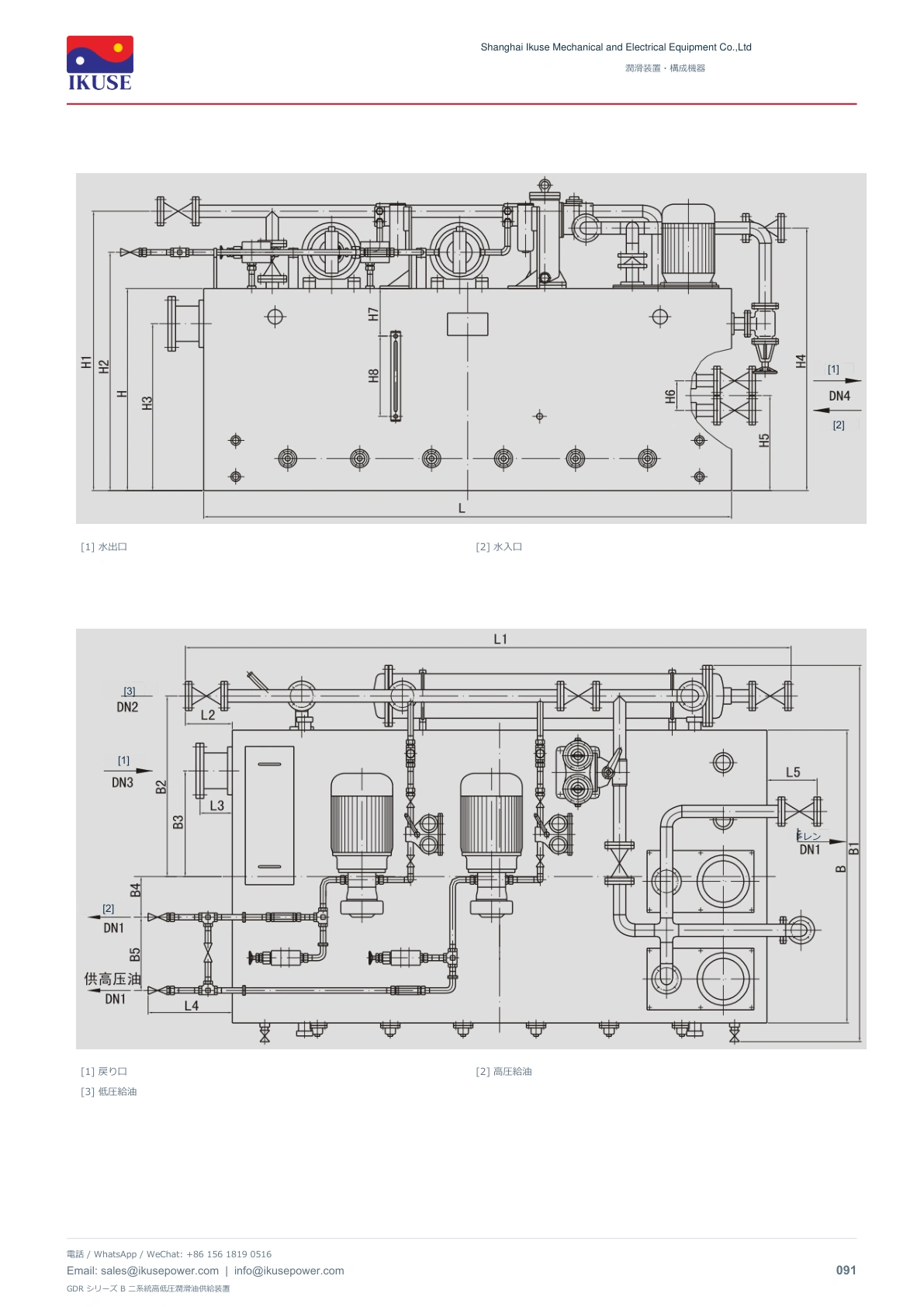

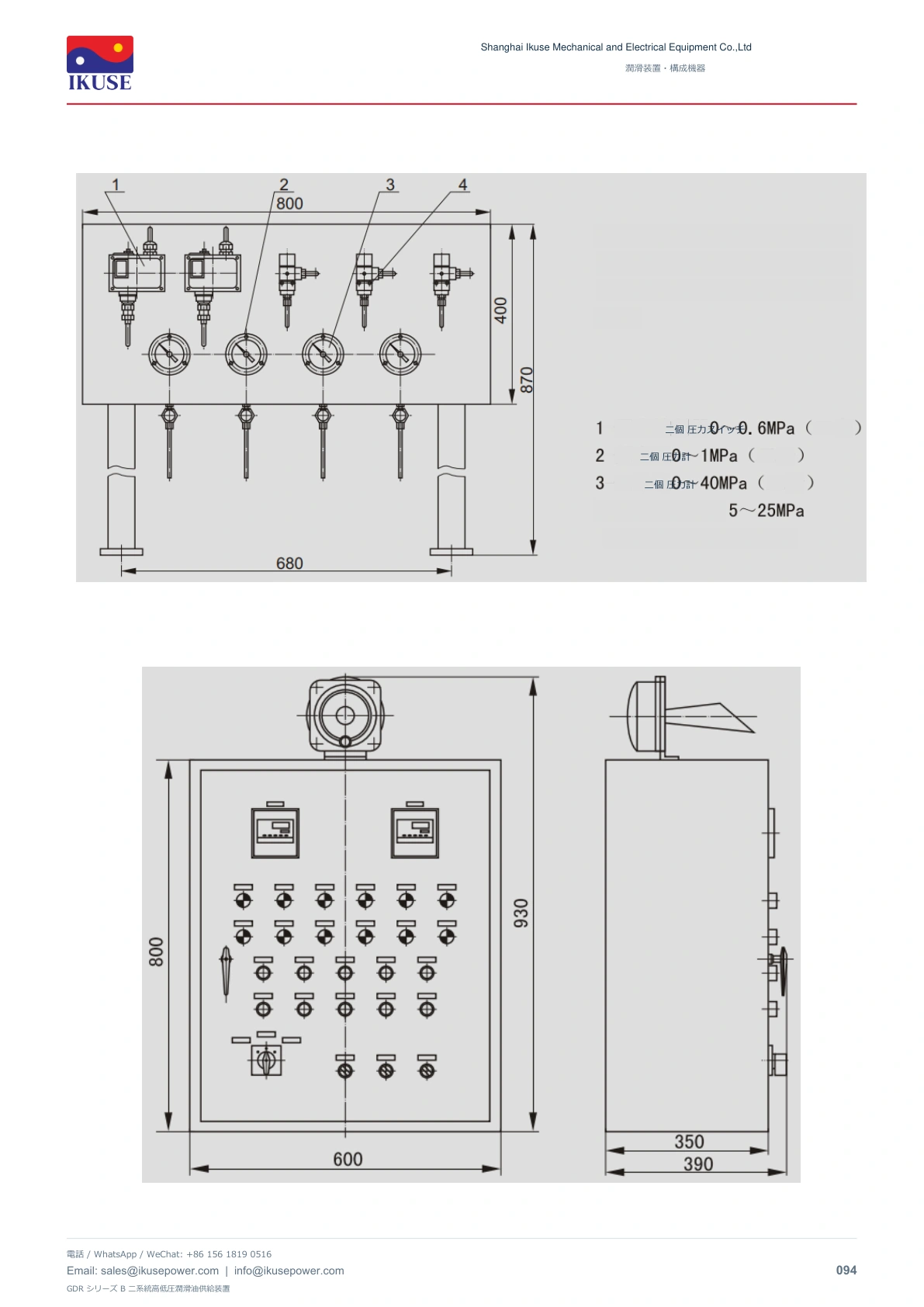

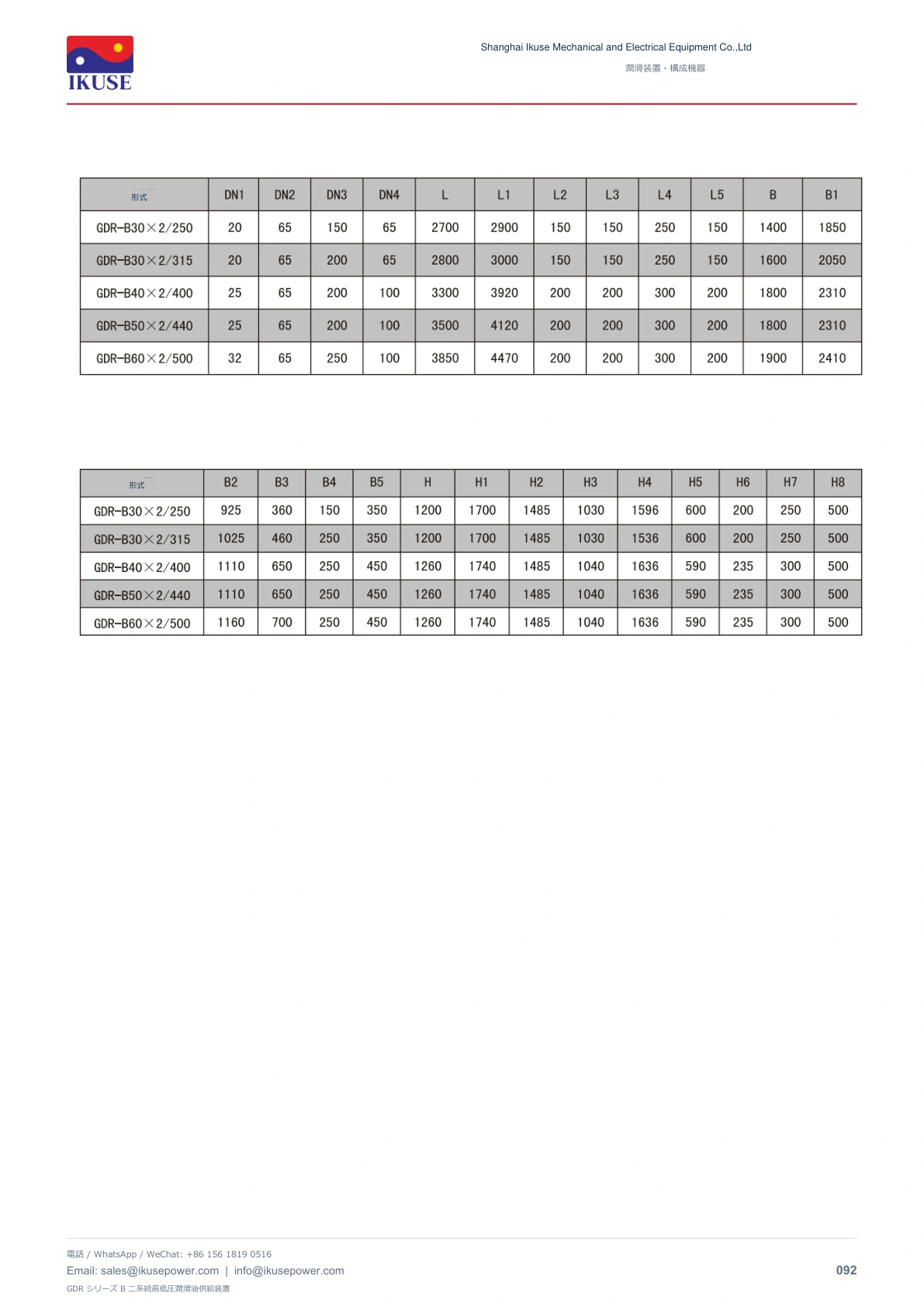

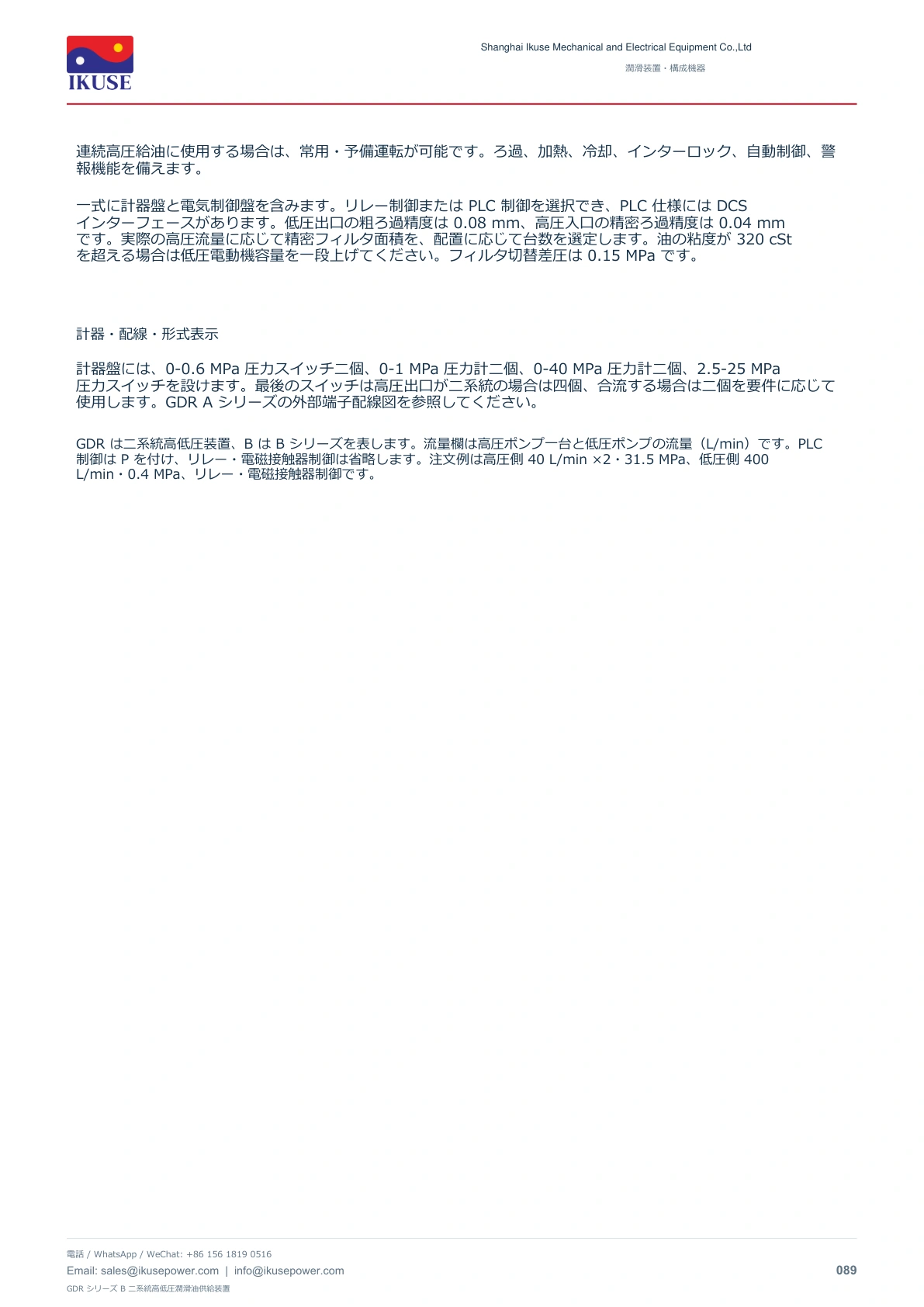

計器盤には、0-0.6 MPa 圧力スイッチ二個、0-1 MPa 圧力計二個、0-40 MPa 圧力計二個、2.5-25 MPa 圧力スイッチを設けます。最後のスイッチは高圧出口が二系統の場合は四個、合流する場合は二個を要件に応じて使用します。GDR A シリーズの外部端子配線図を参照してください。

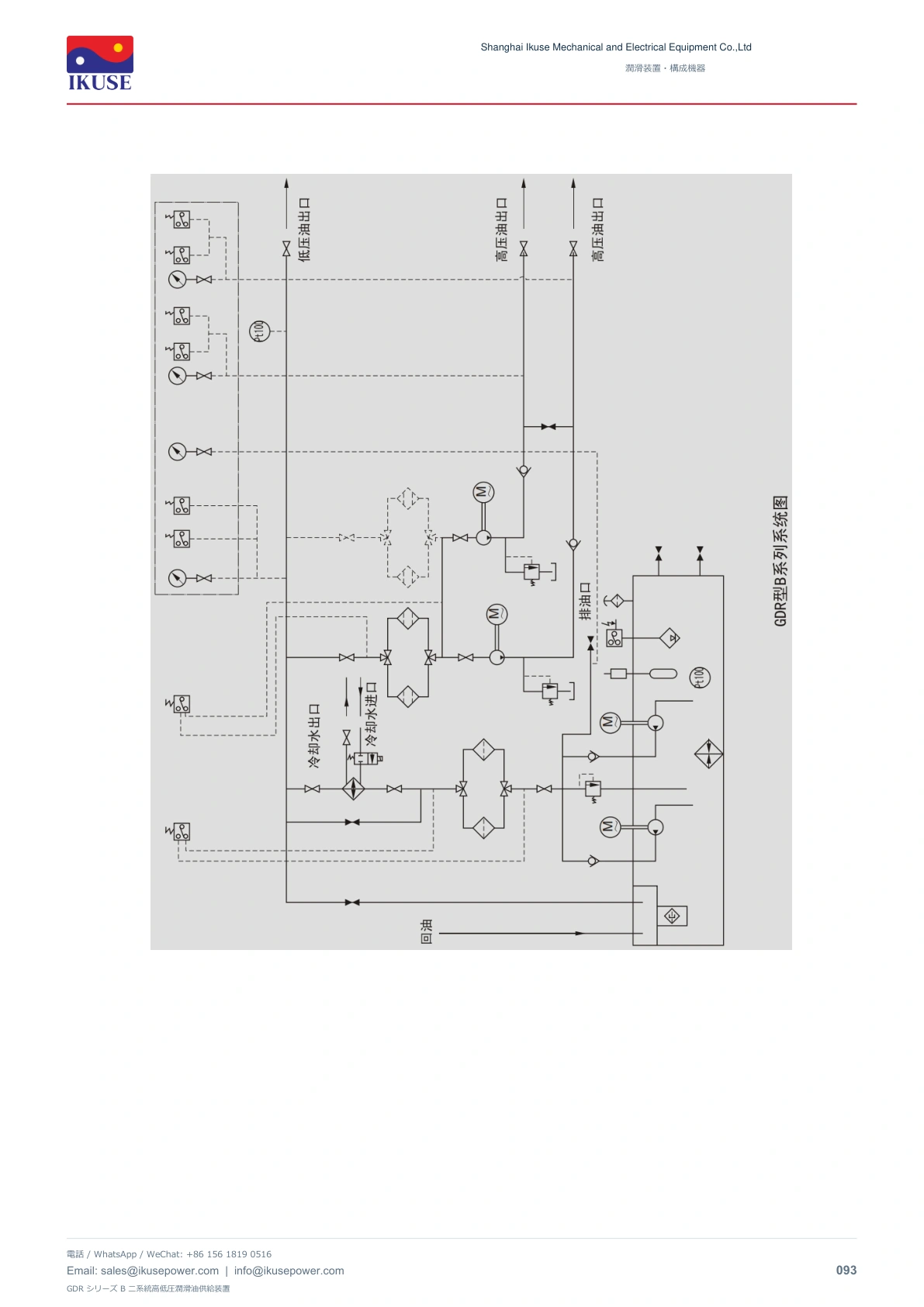

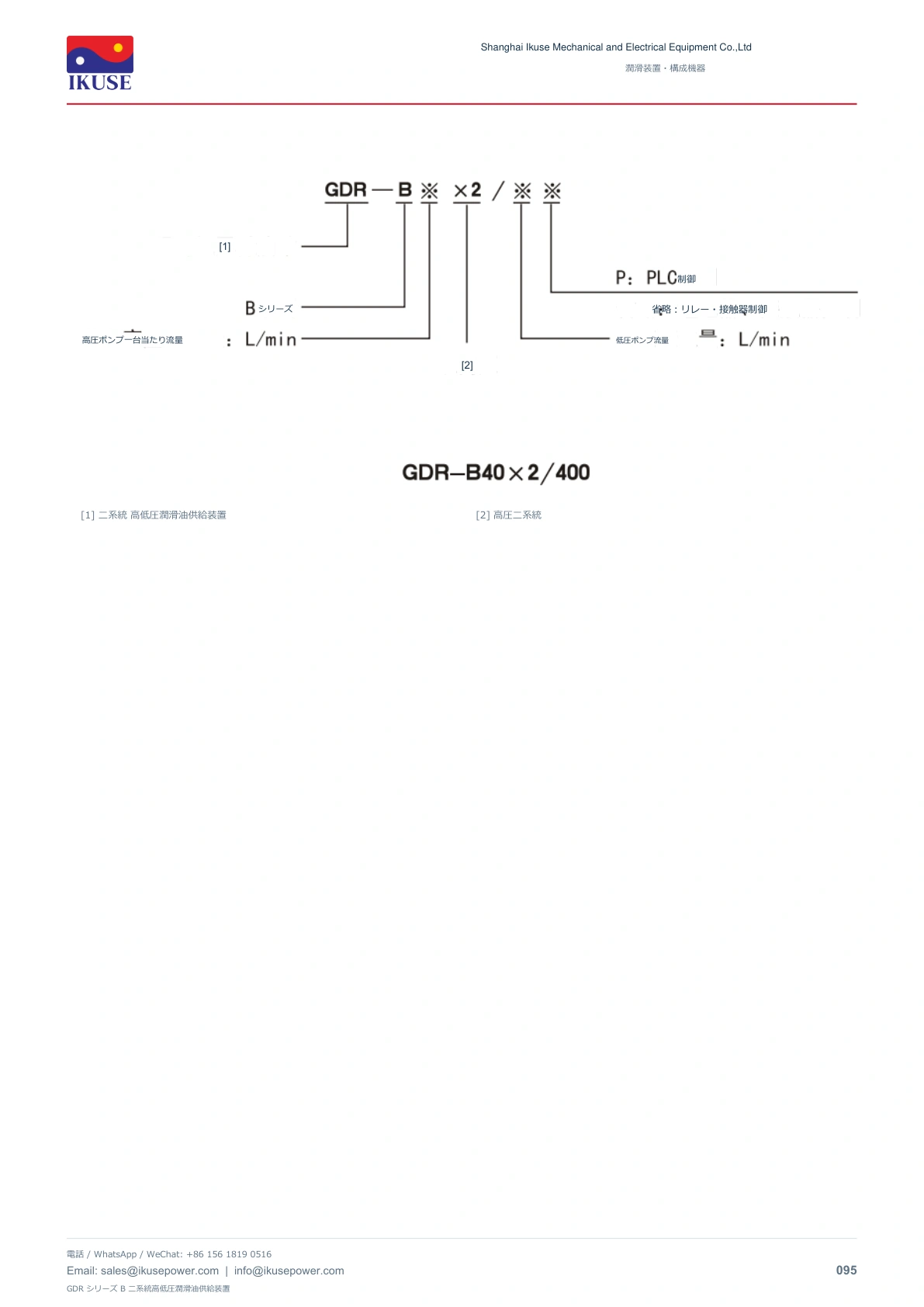

GDR は二系統高低圧装置、B は B シリーズを表します。流量欄は高圧ポンプ一台と低圧ポンプの流量(L/min)です。PLC 制御は P を付け、リレー・電磁接触器制御は省略します。注文例は高圧側 40 L/min ×2・31.5 MPa、低圧側 400 L/min・0.4 MPa、リレー・電磁接触器制御です。

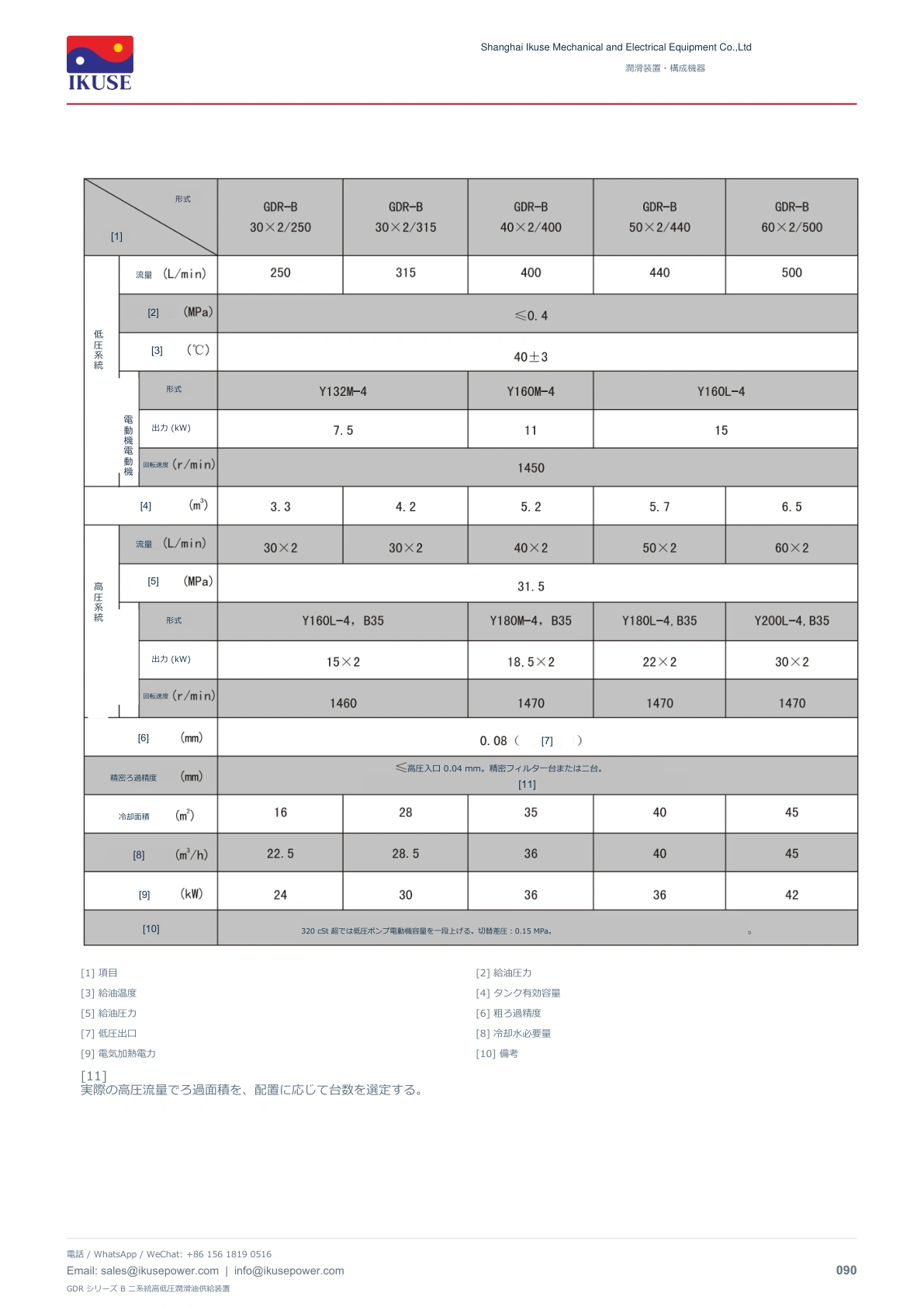

320 cSt 超では低圧ポンプ電動機容量を一段上げる。切替差圧:0.15 MPa。
