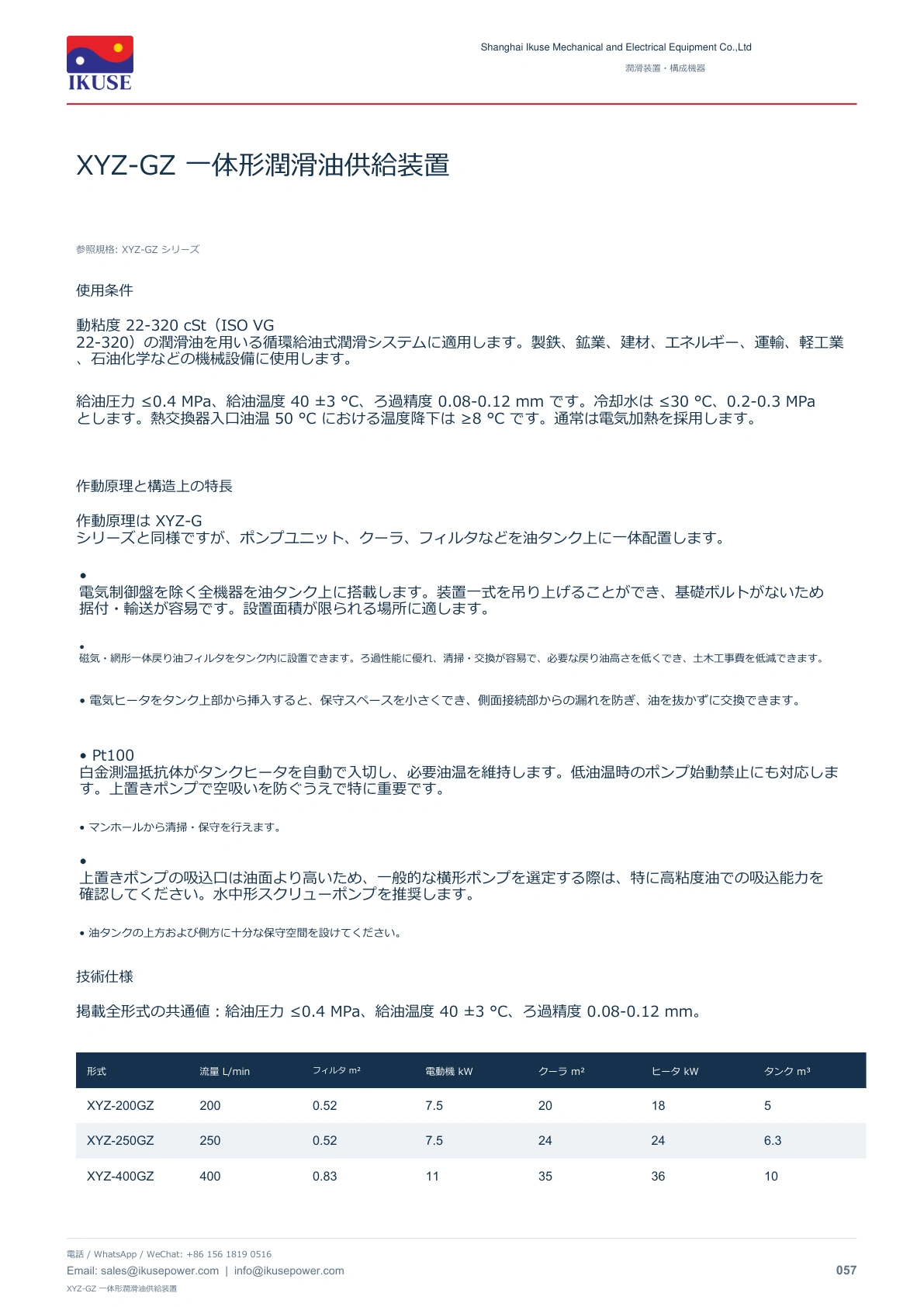

IKUSE 循環給油装置

動粘度 22-320 cSt（ISO VG 22-320）の潤滑油を用いる循環給油式潤滑システムに適用します。製鉄、鉱業、建材、エネルギー、運輸、軽工業、石油化学などの機械設備に使用します。

給油圧力 ≤0.4 MPa、給油温度 40 ±3 °C、ろ過精度 0.08-0.12 mm です。冷却水は ≤30 °C、0.2-0.3 MPa とします。熱交換器入口油温 50 °C における温度降下は ≥8 °C です。通常は電気加熱を採用します。

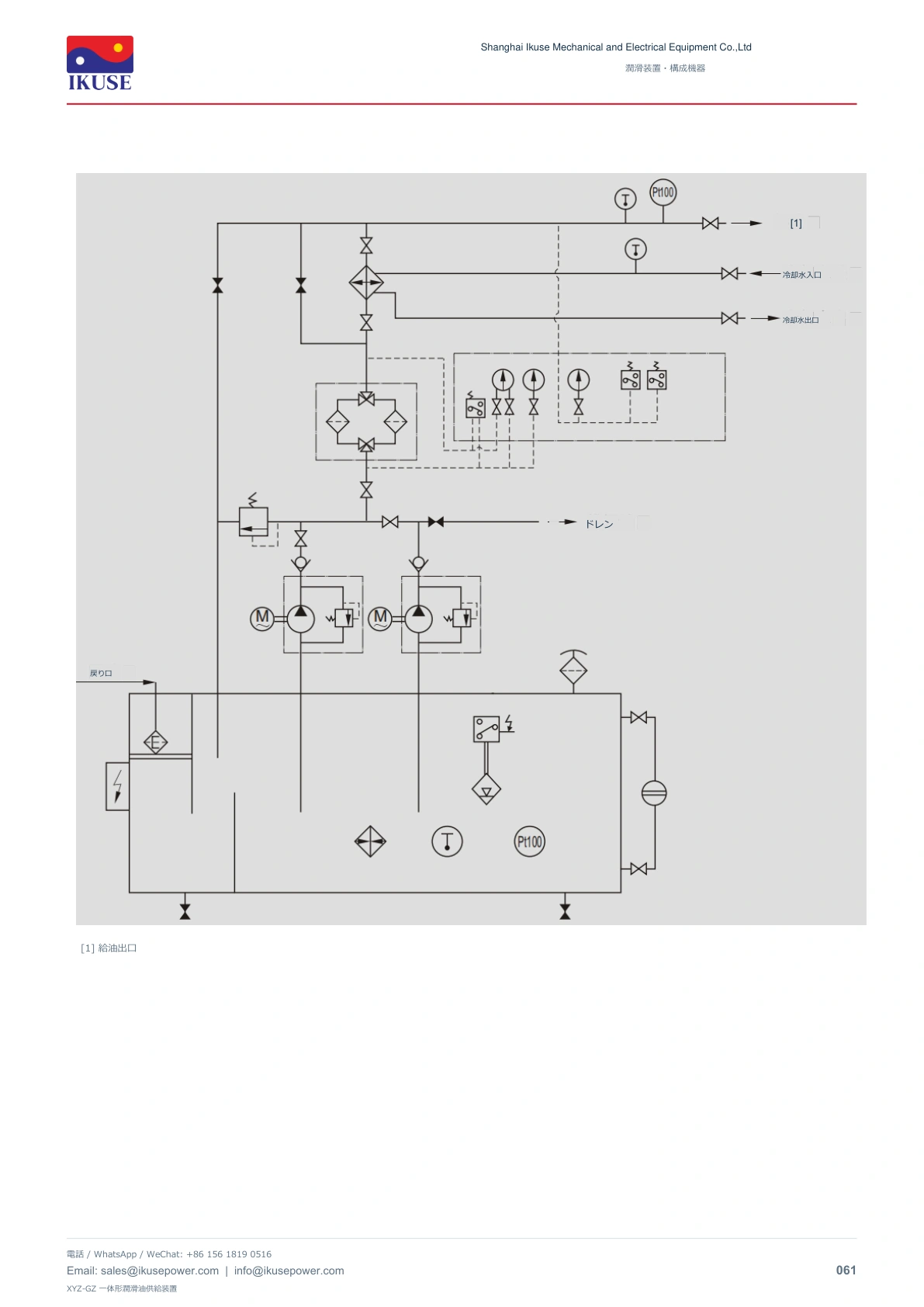

作動原理は XYZ-G シリーズと同様ですが、ポンプユニット、クーラ、フィルタなどを油タンク上に一体配置します。

• 電気制御盤を除く全機器を油タンク上に搭載します。装置一式を吊り上げることができ、基礎ボルトがないため据付・輸送が容易です。設置面積が限られる場所に適します。

• 磁気・網形一体戻り油フィルタをタンク内に設置できます。ろ過性能に優れ、清掃・交換が容易で、必要な戻り油高さを低くでき、土木工事費を低減できます。

• 電気ヒータをタンク上部から挿入すると、保守スペースを小さくでき、側面接続部からの漏れを防ぎ、油を抜かずに交換できます。

• Pt100 白金測温抵抗体がタンクヒータを自動で入切し、必要油温を維持します。低油温時のポンプ始動禁止にも対応します。上置きポンプで空吸いを防ぐうえで特に重要です。

• 上置きポンプの吸込口は油面より高いため、一般的な横形ポンプを選定する際は、特に高粘度油での吸込能力を確認してください。水中形スクリューポンプを推奨します。

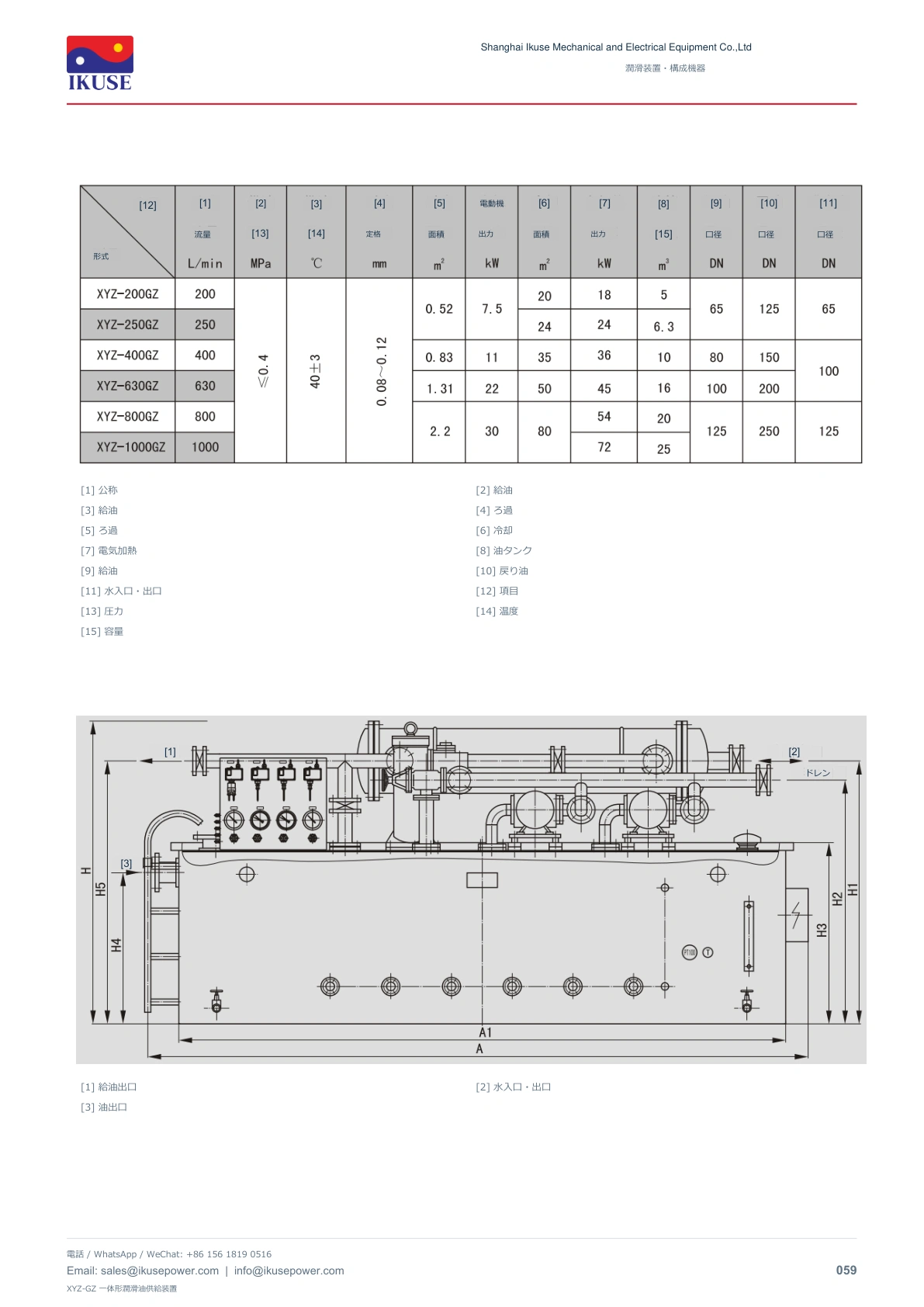

掲載全形式の共通値：給油圧力 ≤0.4 MPa、給油温度 40 ±3 °C、ろ過精度 0.08-0.12 mm。

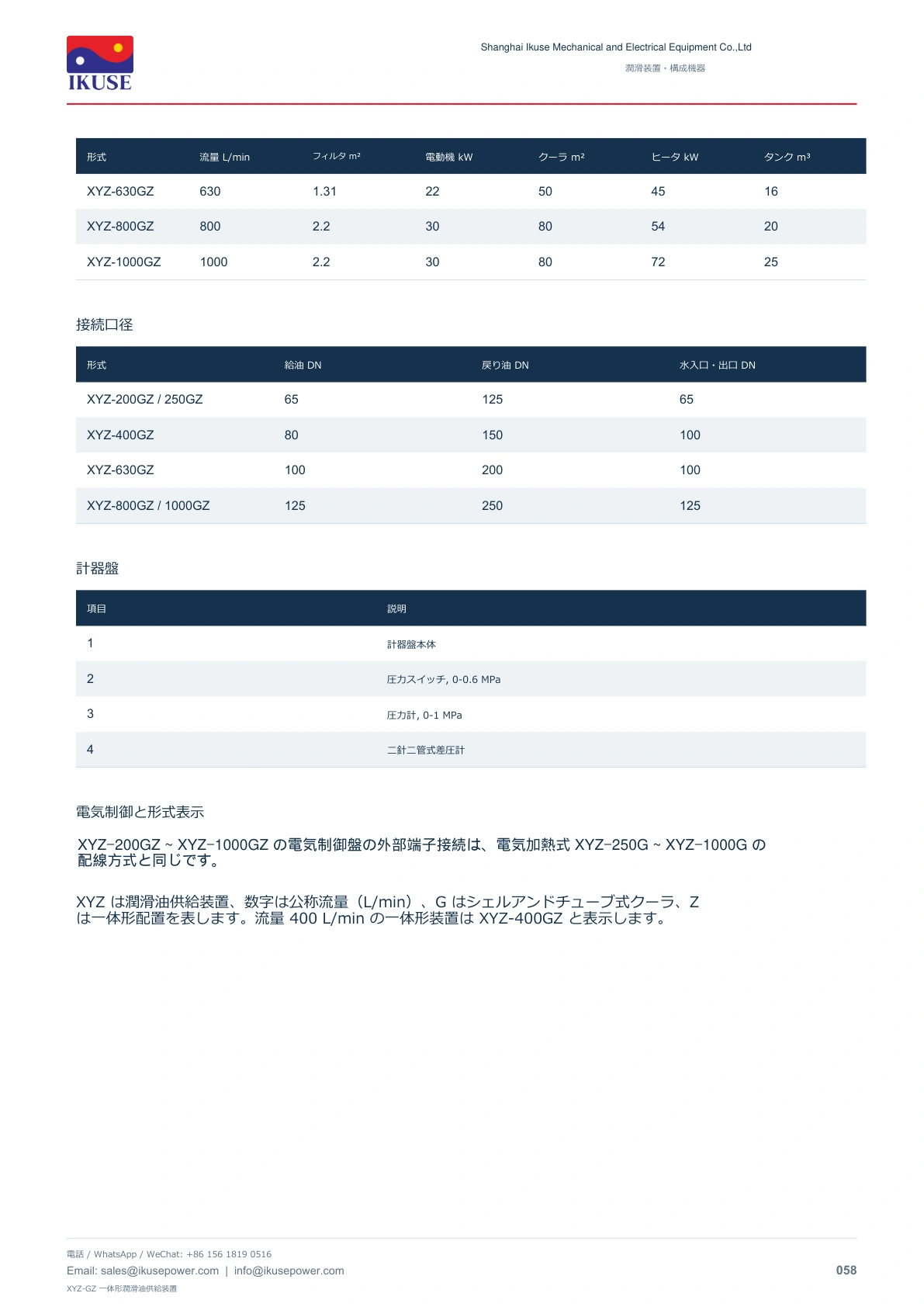

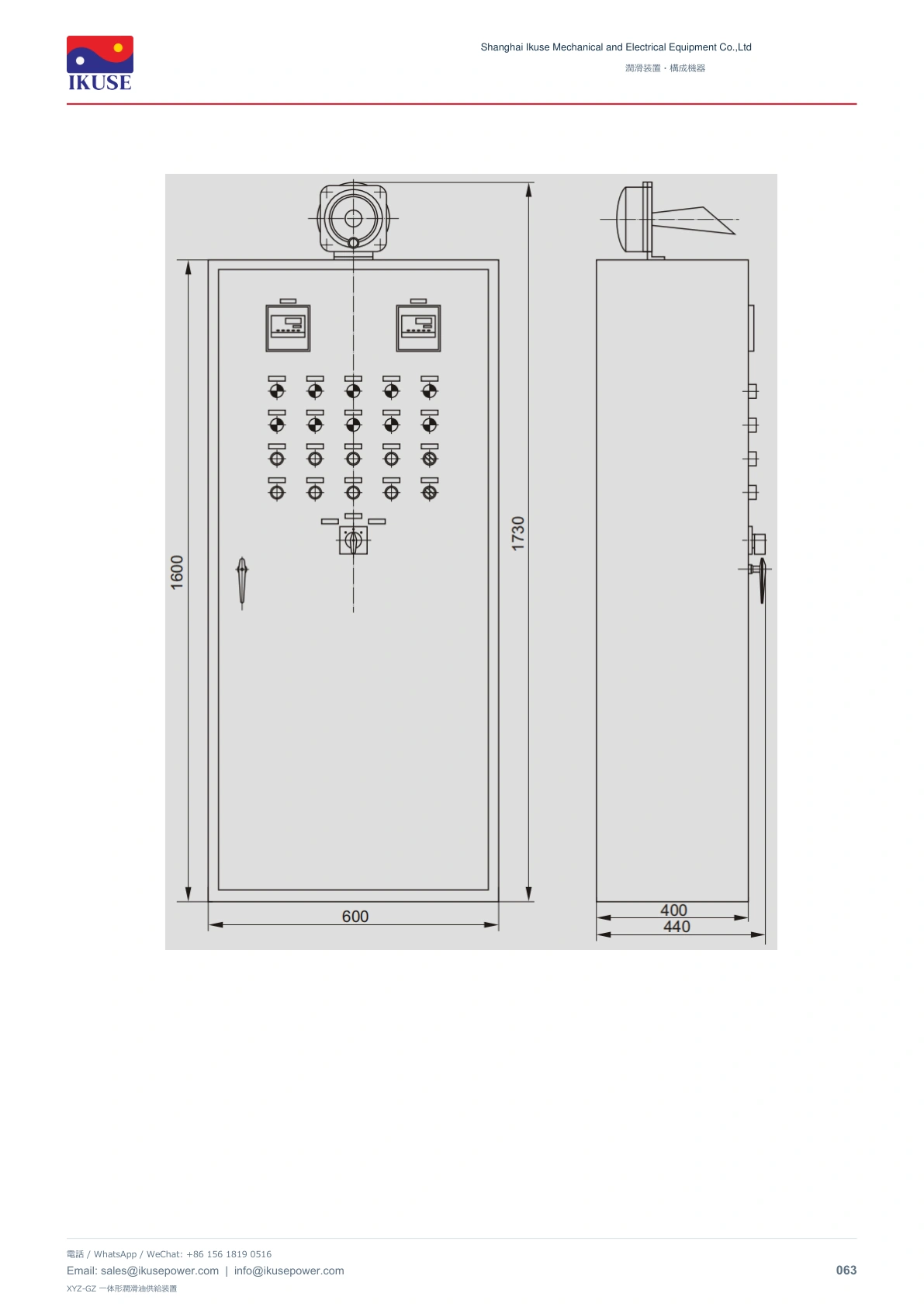

XYZ-200GZ ～ XYZ-1000GZ の電気制御盤の外部端子接続は、元のカタログ 8 ページに示す電気加熱式 XYZ-250G ～ XYZ-1000G の配線方式と同じです。

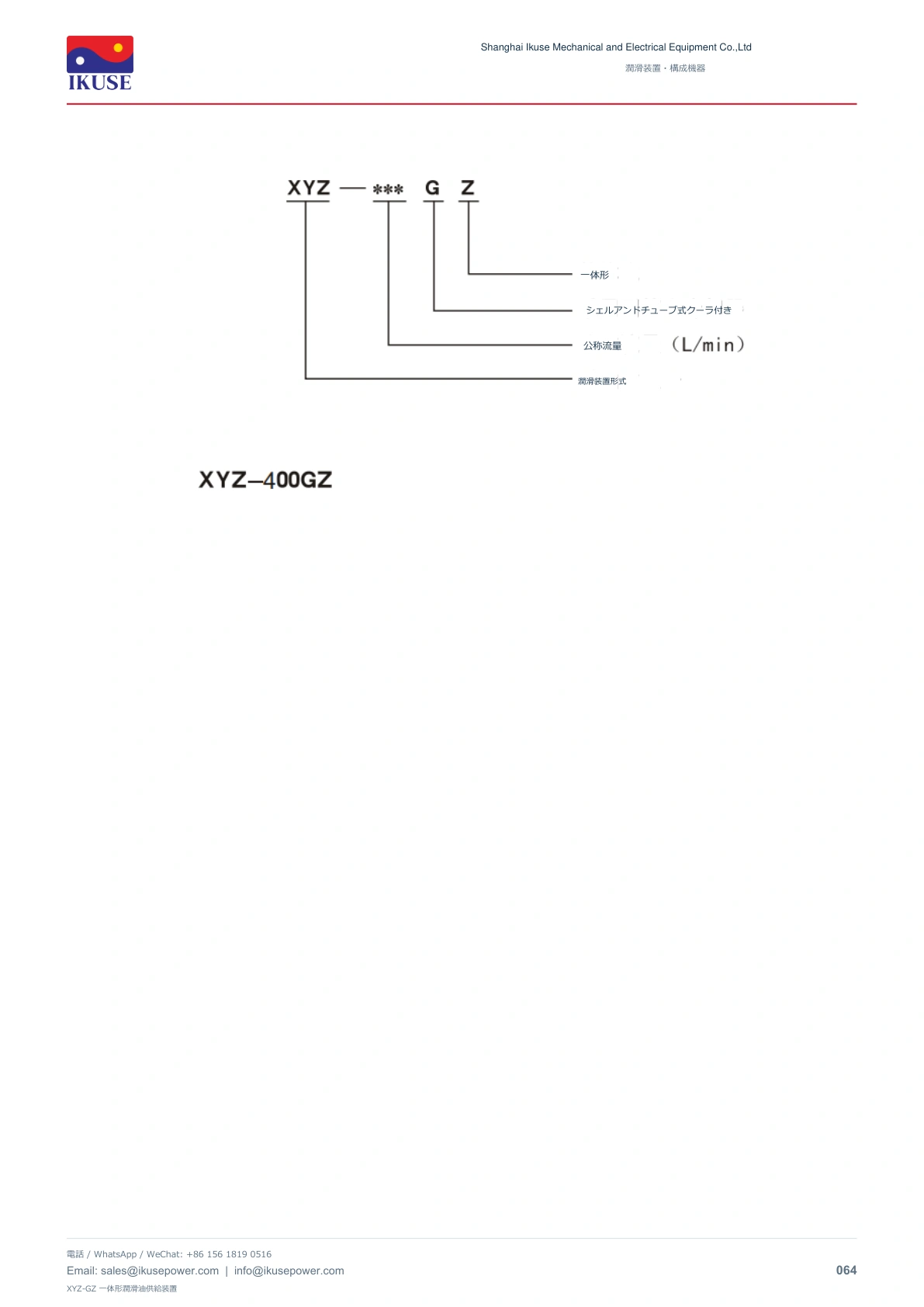

XYZ は潤滑油供給装置、数字は公称流量（L/min）、G はシェルアンドチューブ式クーラ、Z は一体形配置を表します。流量 400 L/min の一体形装置は XYZ-400GZ と表示します。

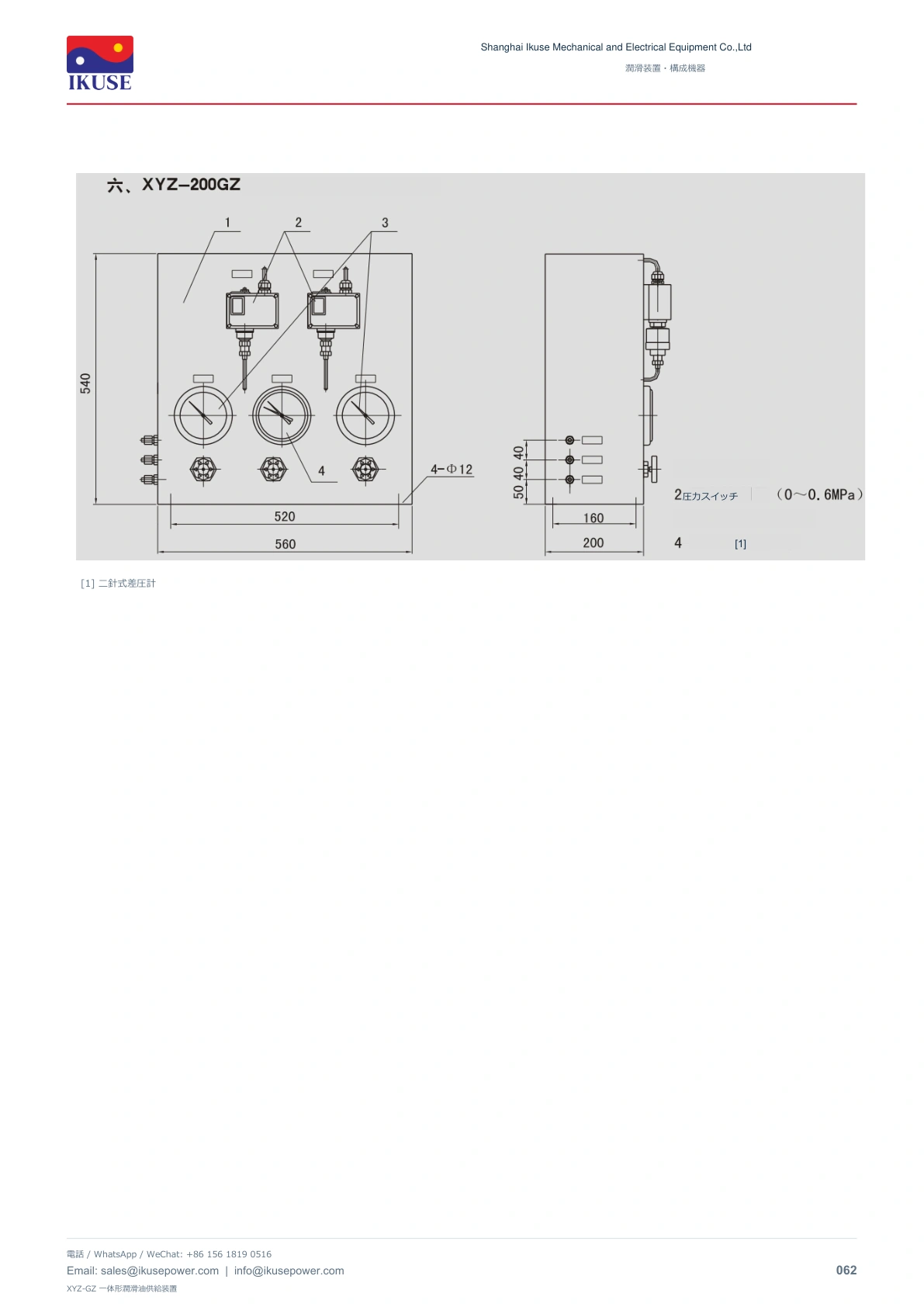

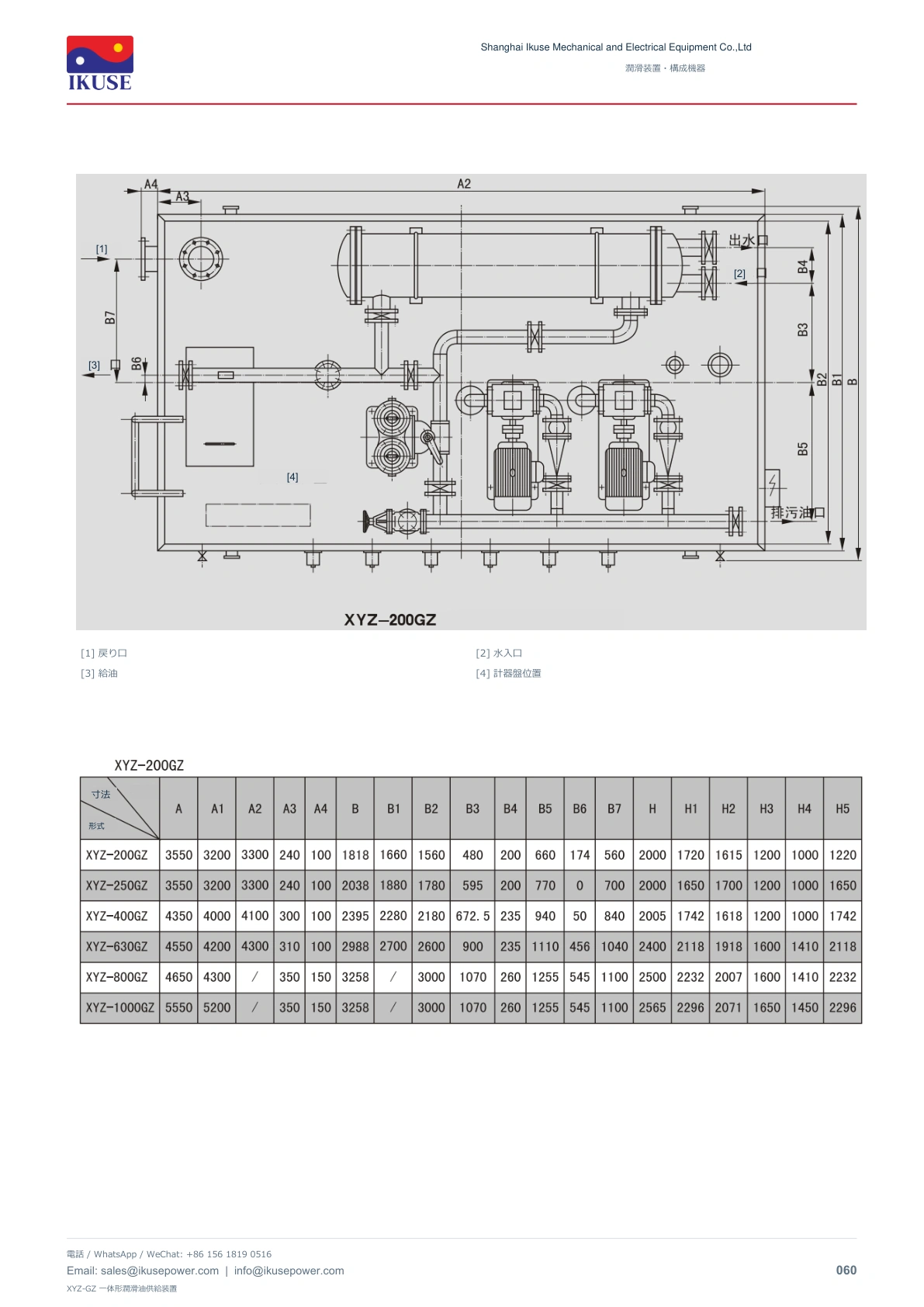

仕様、取付寸法、図面は下記の技術図表および添付 PDF を参照してください。選定形式と構成に対応する数値を使用し、注文前に接続、使用媒体、据付空間を確認してください。
