IKUSE 循環給油装置

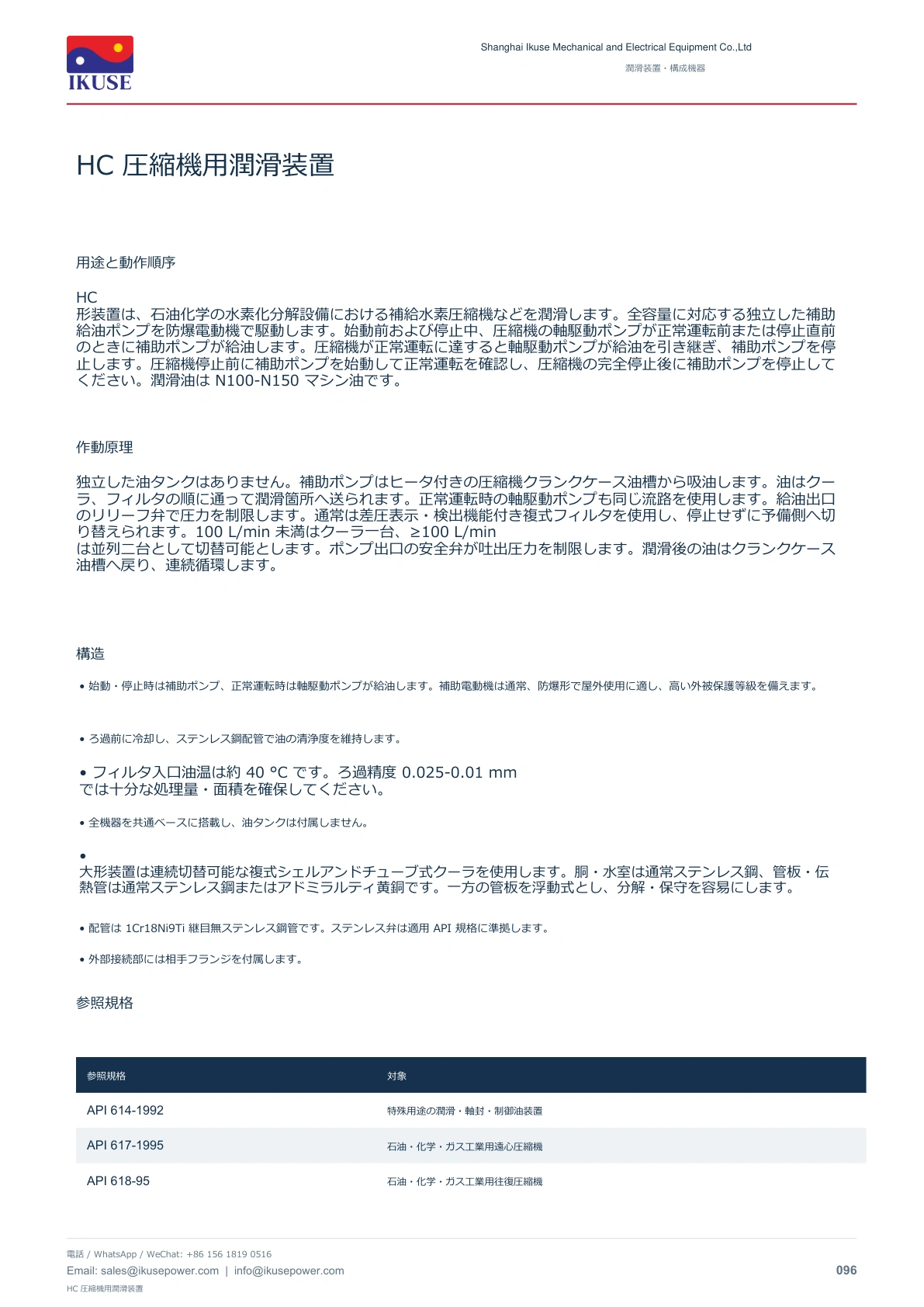

HC 形装置は、石油化学の水素化分解設備における補給水素圧縮機などを潤滑します。全容量に対応する独立した補助給油ポンプを防爆電動機で駆動します。始動前および停止中、圧縮機の軸駆動ポンプが正常運転前または停止直前のときに補助ポンプが給油します。圧縮機が正常運転に達すると軸駆動ポンプが給油を引き継ぎ、補助ポンプを停止します。圧縮機停止前に補助ポンプを始動して正常運転を確認し、圧縮機の完全停止後に補助ポンプを停止してください。潤滑油は N100-N150 マシン油です。

独立した油タンクはありません。補助ポンプはヒータ付きの圧縮機クランクケース油槽から吸油します。油はクーラ、フィルタの順に通って潤滑箇所へ送られます。正常運転時の軸駆動ポンプも同じ流路を使用します。給油出口のリリーフ弁で圧力を制限します。通常は差圧表示・検出機能付き複式フィルタを使用し、停止せずに予備側へ切り替えられます。100 L/min 未満はクーラ一台、≥100 L/min は並列二台として切替可能とします。ポンプ出口の安全弁が吐出圧力を制限します。潤滑後の油はクランクケース油槽へ戻り、連続循環します。

• 始動・停止時は補助ポンプ、正常運転時は軸駆動ポンプが給油します。補助電動機は通常、防爆形で屋外使用に適し、高い外被保護等級を備えます。

• フィルタ入口油温は約 40 °C です。ろ過精度 0.025-0.01 mm では十分な処理量・面積を確保してください。

• 大形装置は連続切替可能な複式シェルアンドチューブ式クーラを使用します。胴・水室は通常ステンレス鋼、管板・伝熱管は通常ステンレス鋼またはアドミラルティ黄銅です。一方の管板を浮動式とし、分解・保守を容易にします。

• 配管は 1Cr18Ni9Ti 継目無ステンレス鋼管です。ステンレス弁は適用 API 規格に準拠します。

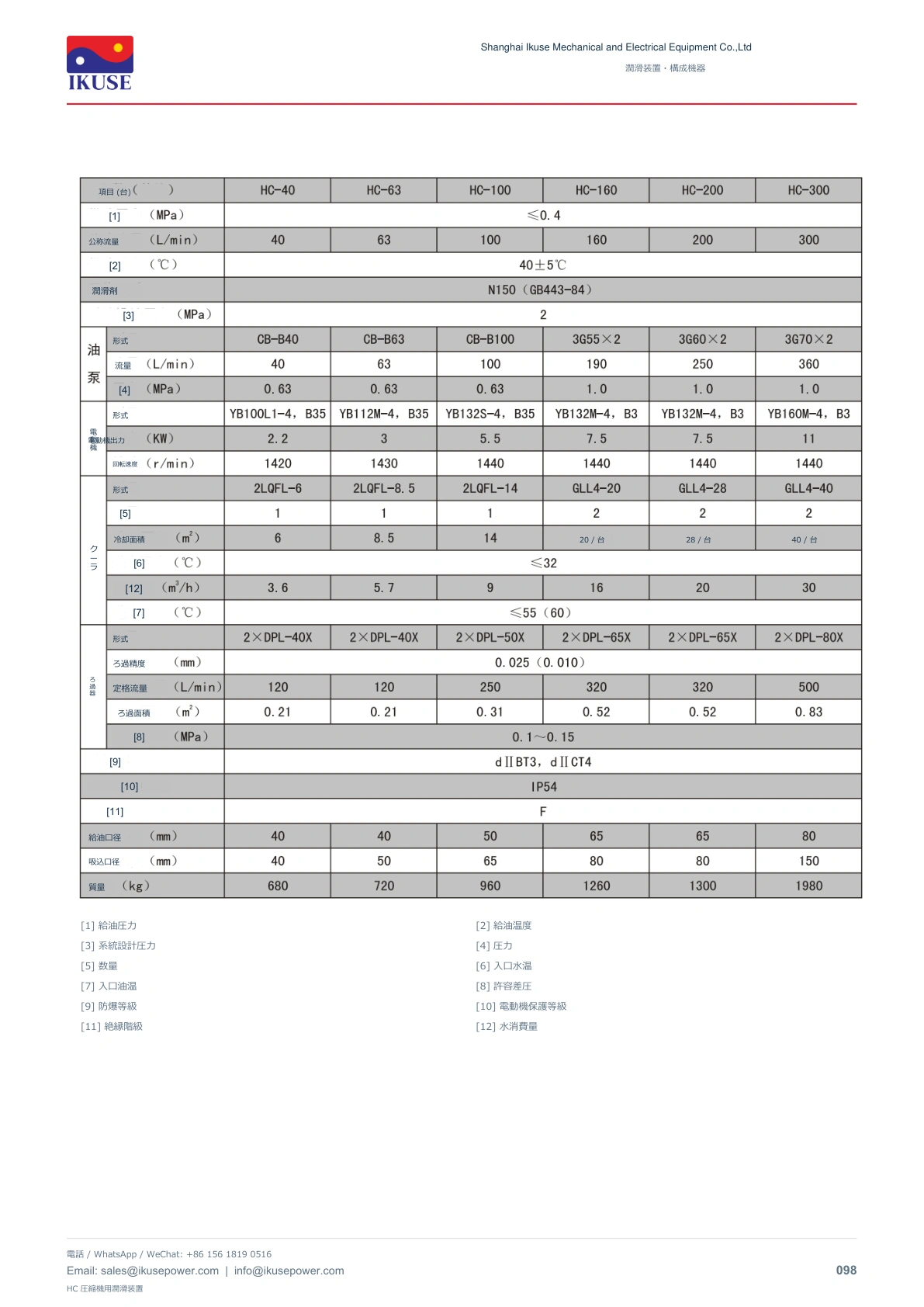

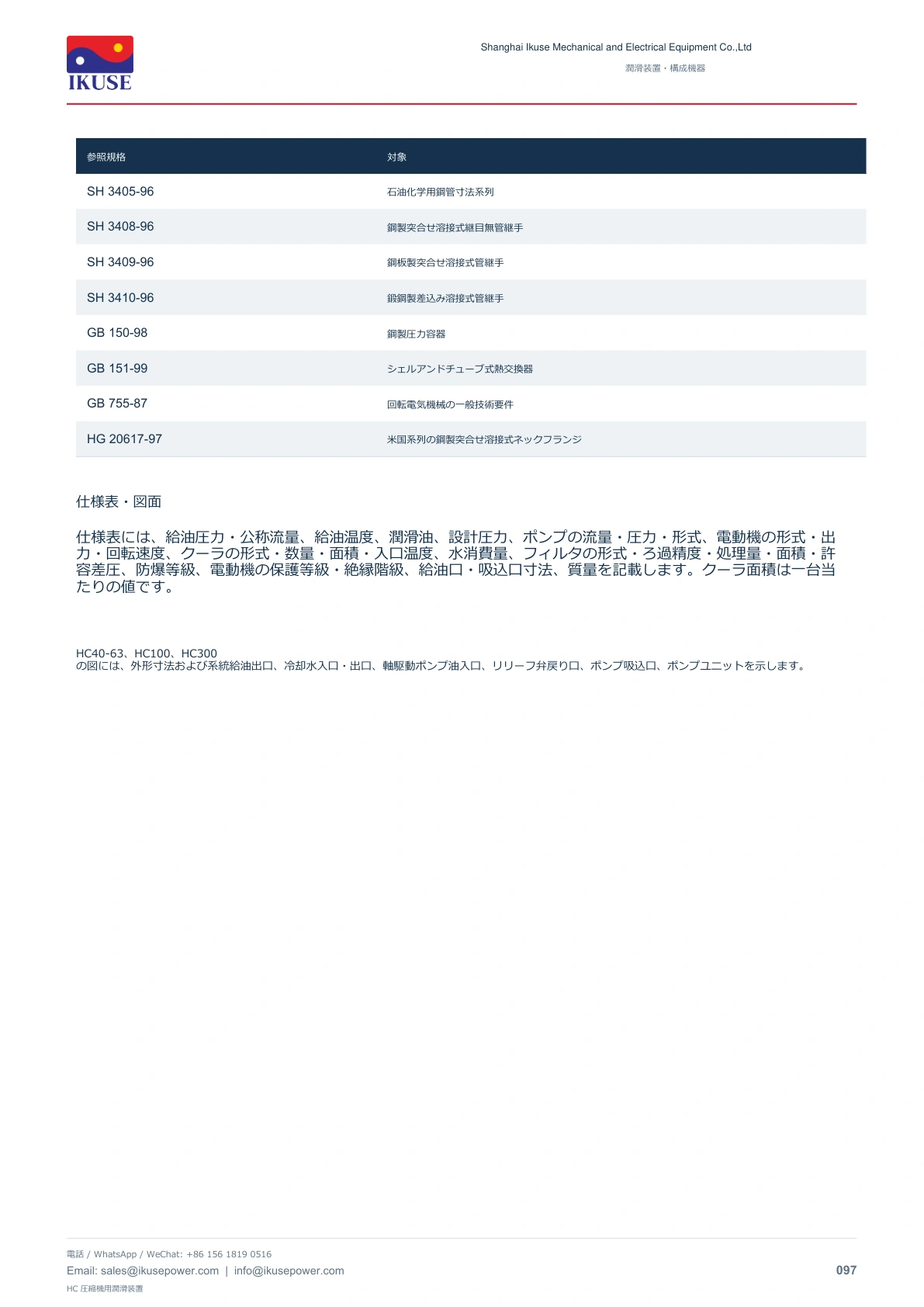

仕様表には、給油圧力・公称流量、給油温度、潤滑油、設計圧力、ポンプの流量・圧力・形式、電動機の形式・出力・回転速度、クーラの形式・数量・面積・入口温度、水消費量、フィルタの形式・ろ過精度・処理量・面積・許容差圧、防爆等級、電動機の保護等級・絶縁階級、給油口・吸込口寸法、質量を記載します。クーラ面積は一台当たりの値です。

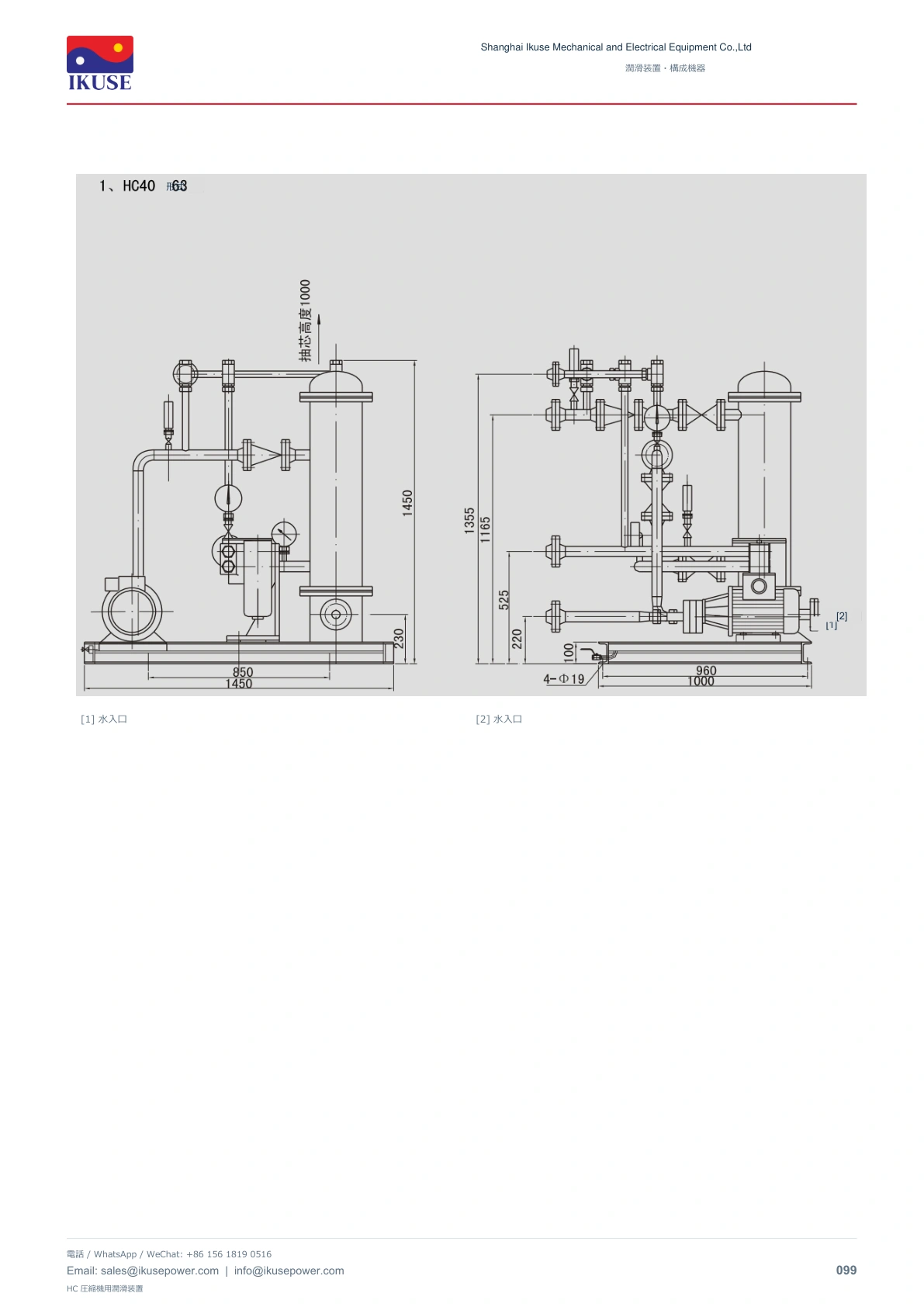

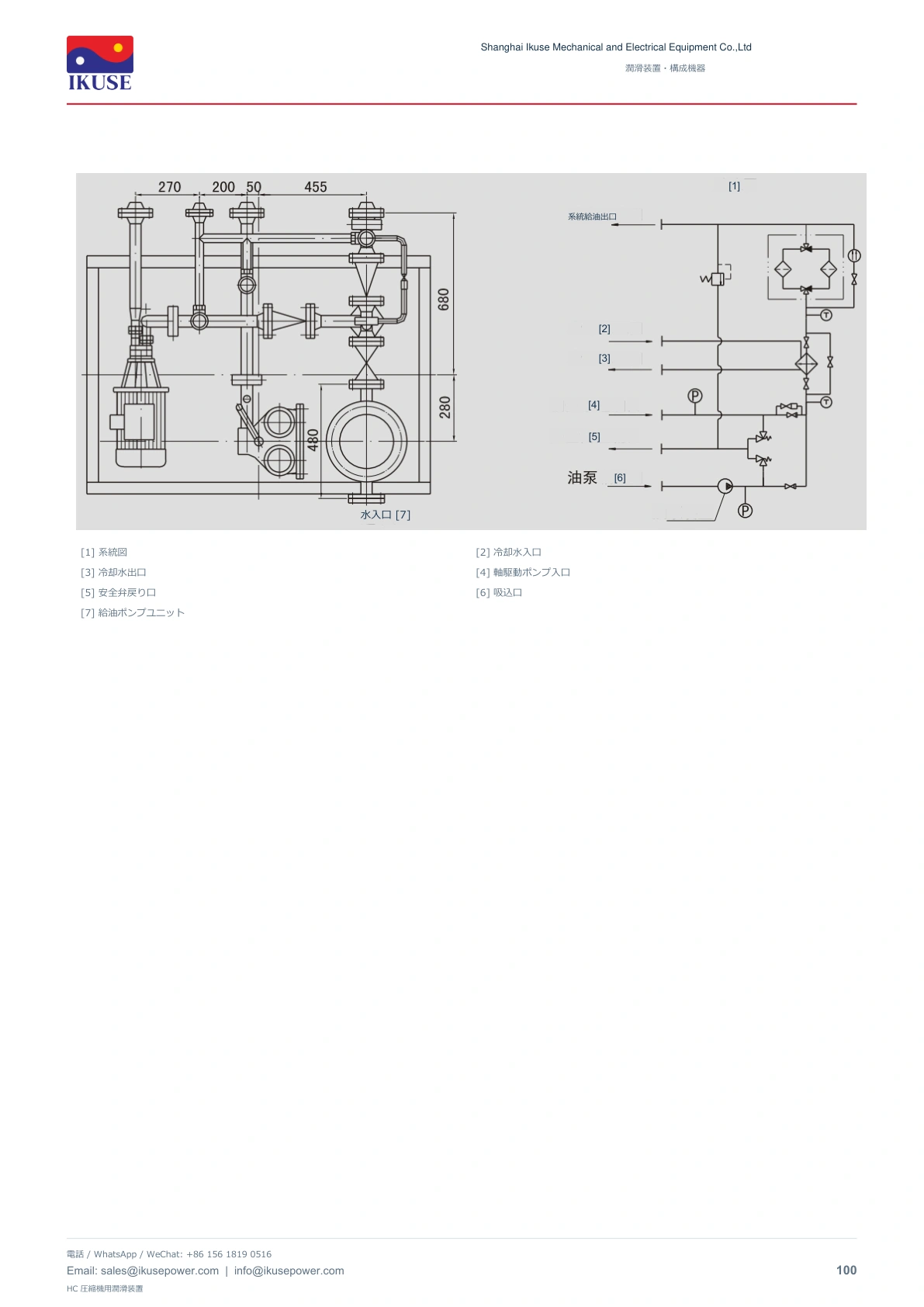

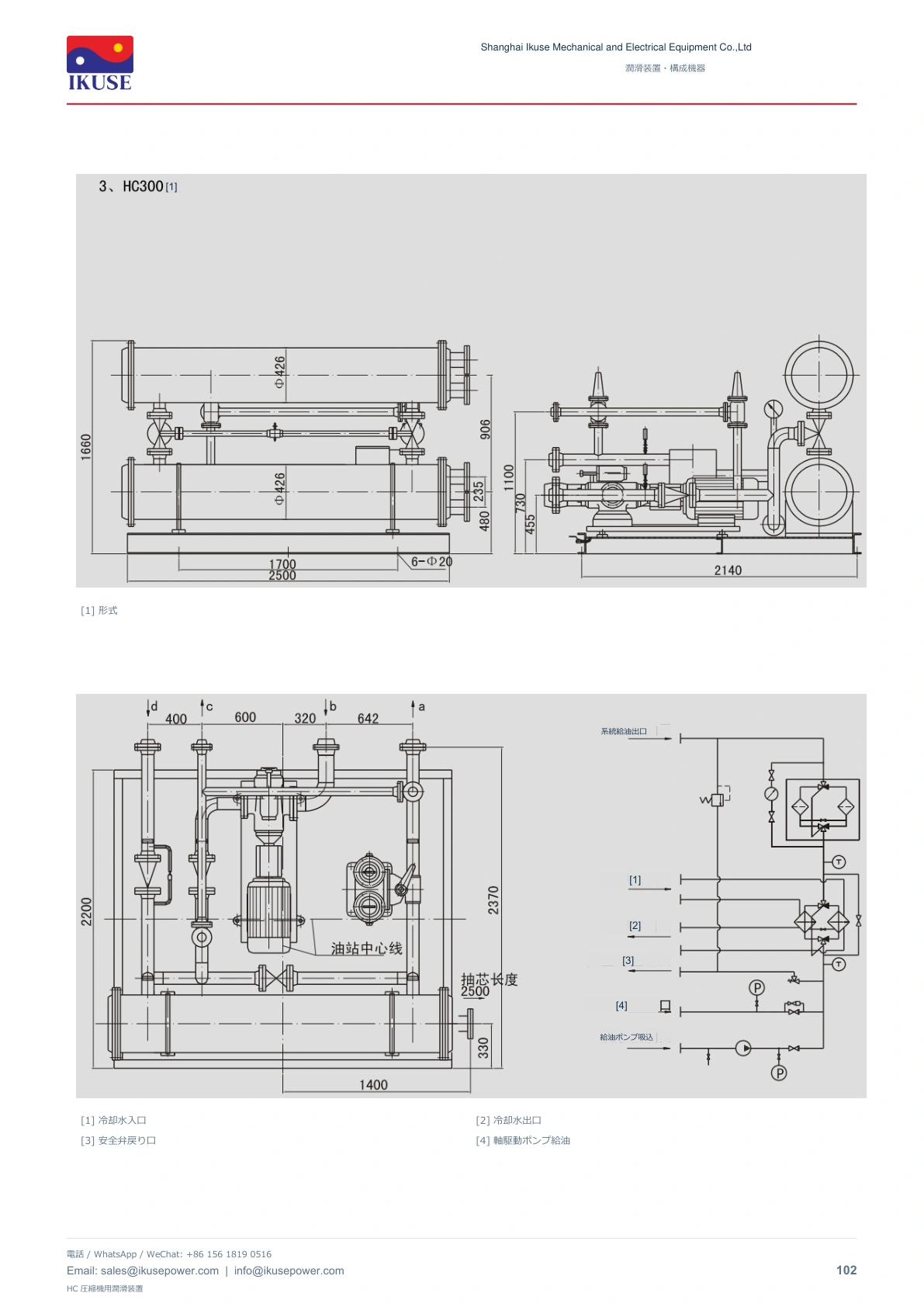

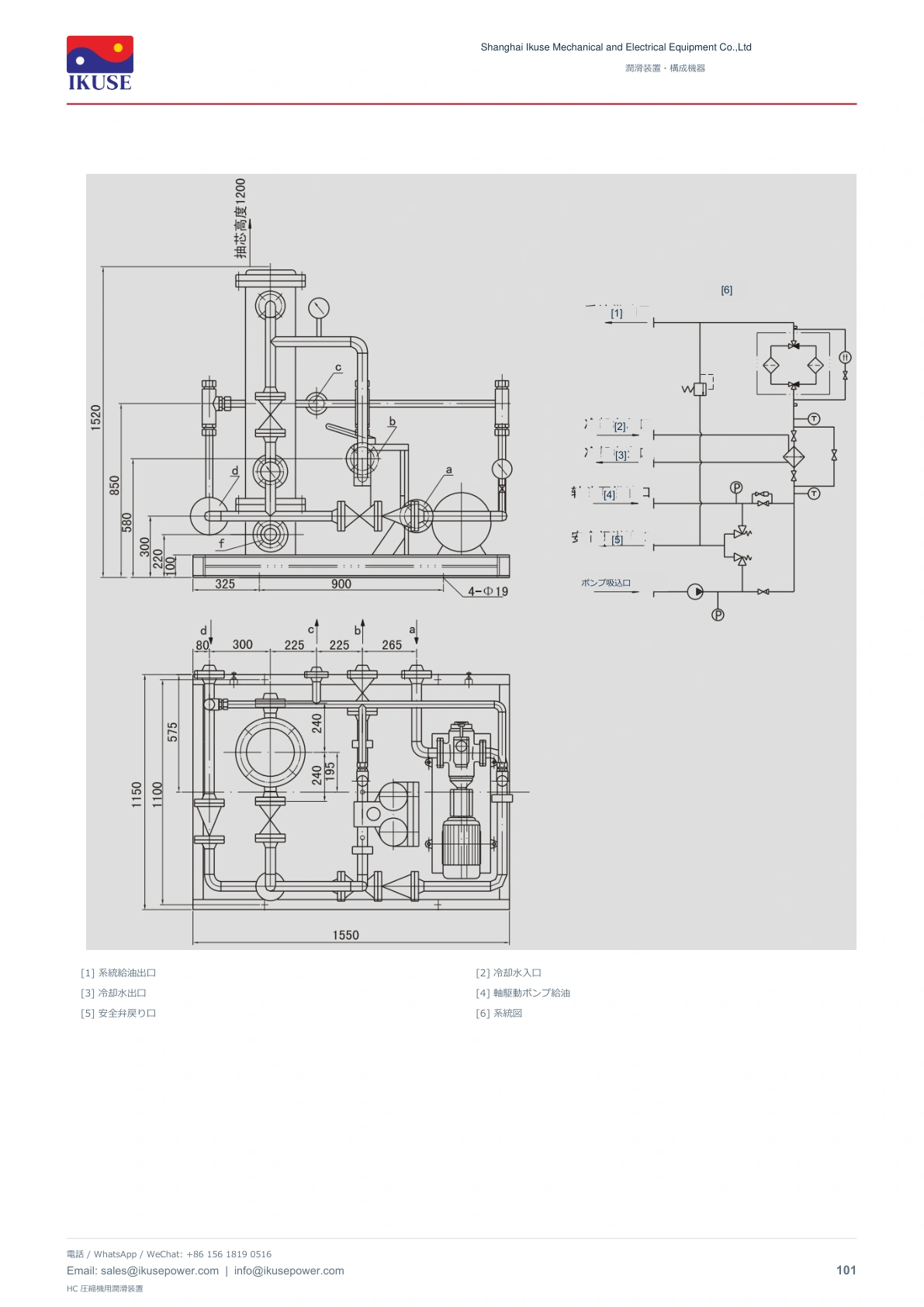

HC40-63、HC100、HC300 の図には、外形寸法および系統給油出口、冷却水入口・出口、軸駆動ポンプ油入口、リリーフ弁戻り口、ポンプ吸込口、ポンプユニットを示します。

仕様、取付寸法、図面は下記の技術図表および添付 PDF を参照してください。選定形式と構成に対応する数値を使用し、注文前に接続、使用媒体、据付空間を確認してください。
