製品概要

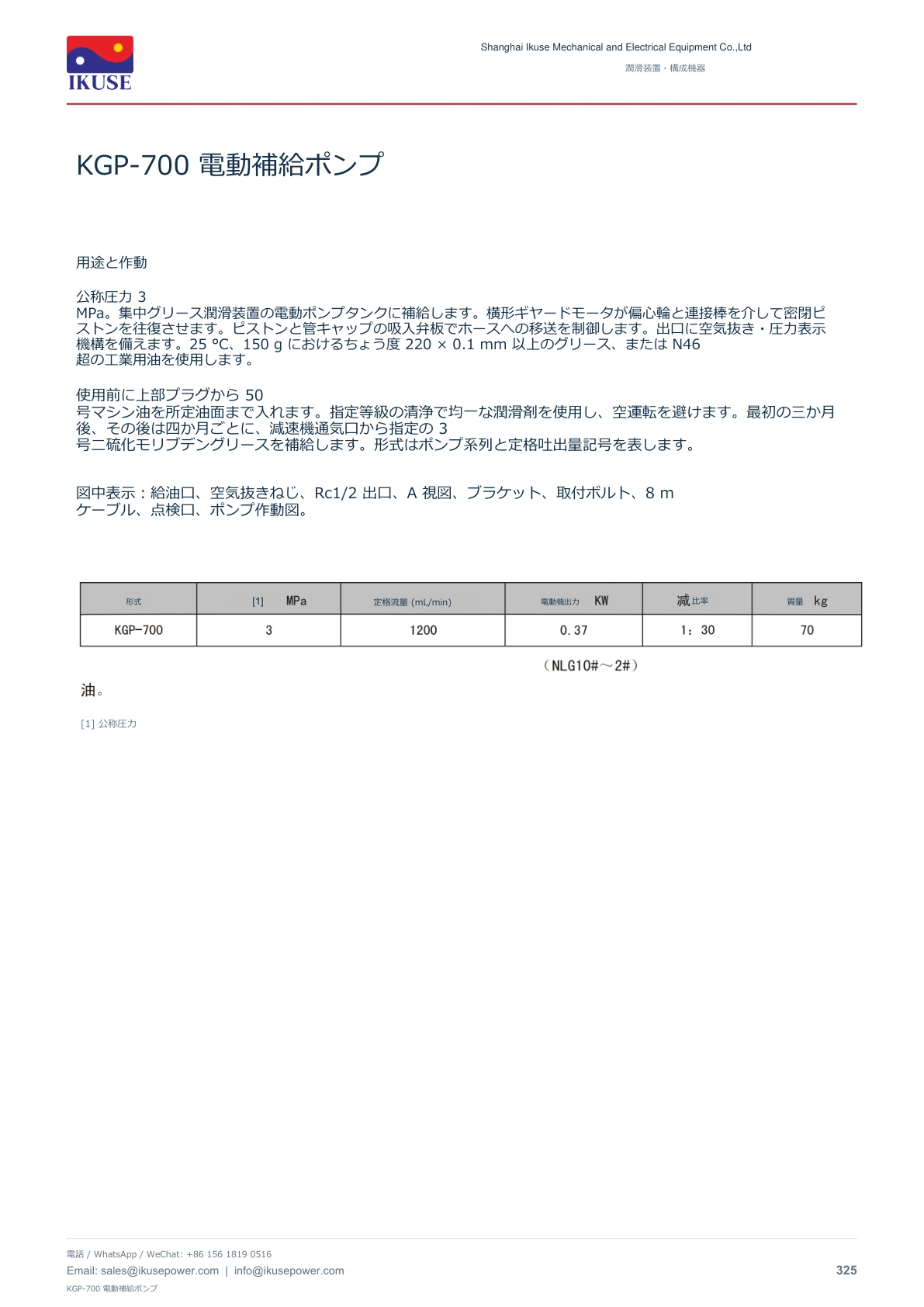

公称圧力 3 MPa。集中グリース潤滑装置の電動ポンプタンクに補給します。横形ギヤードモータが偏心輪と連接棒を介して密閉ピストンを往復させます。ピストンと管キャップの吸入弁板でホースへの移送を制御します。出口に空気抜き・圧力表示機構を備えます。25 °C、150 g におけるちょう度 220 × 0.1 mm 以上のグリース、または N46 超の工業用油を使用します。
構造・使用条件
使用前に上部プラグから 50 号マシン油を所定油面まで入れます。指定等級の清浄で均一な潤滑剤を使用し、空運転を避けます。最初の三か月後、その後は四か月ごとに、減速機通気口から指定の 3 号二硫化モリブデングリースを補給します。形式はポンプ系列と定格吐出量記号を表します。

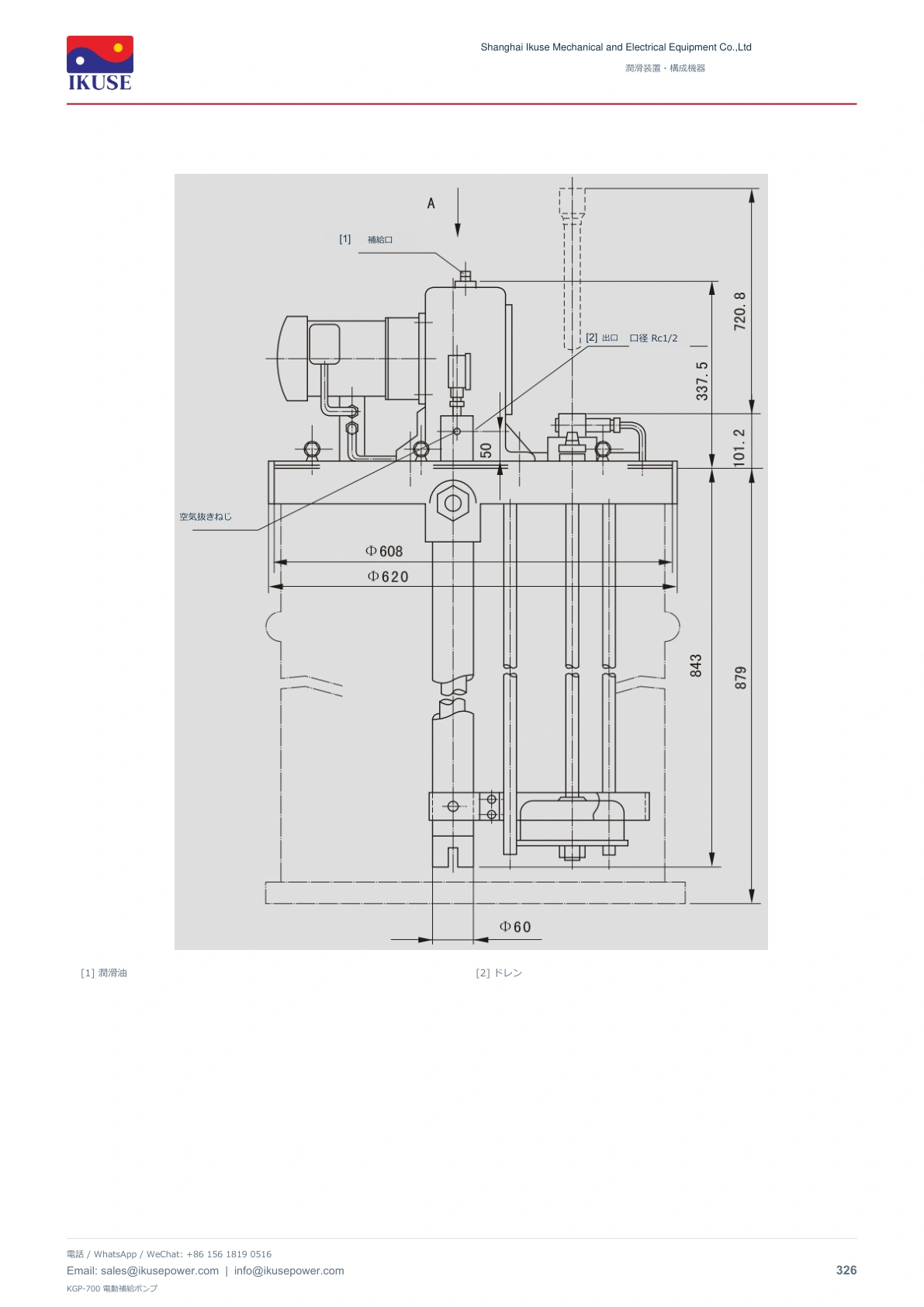

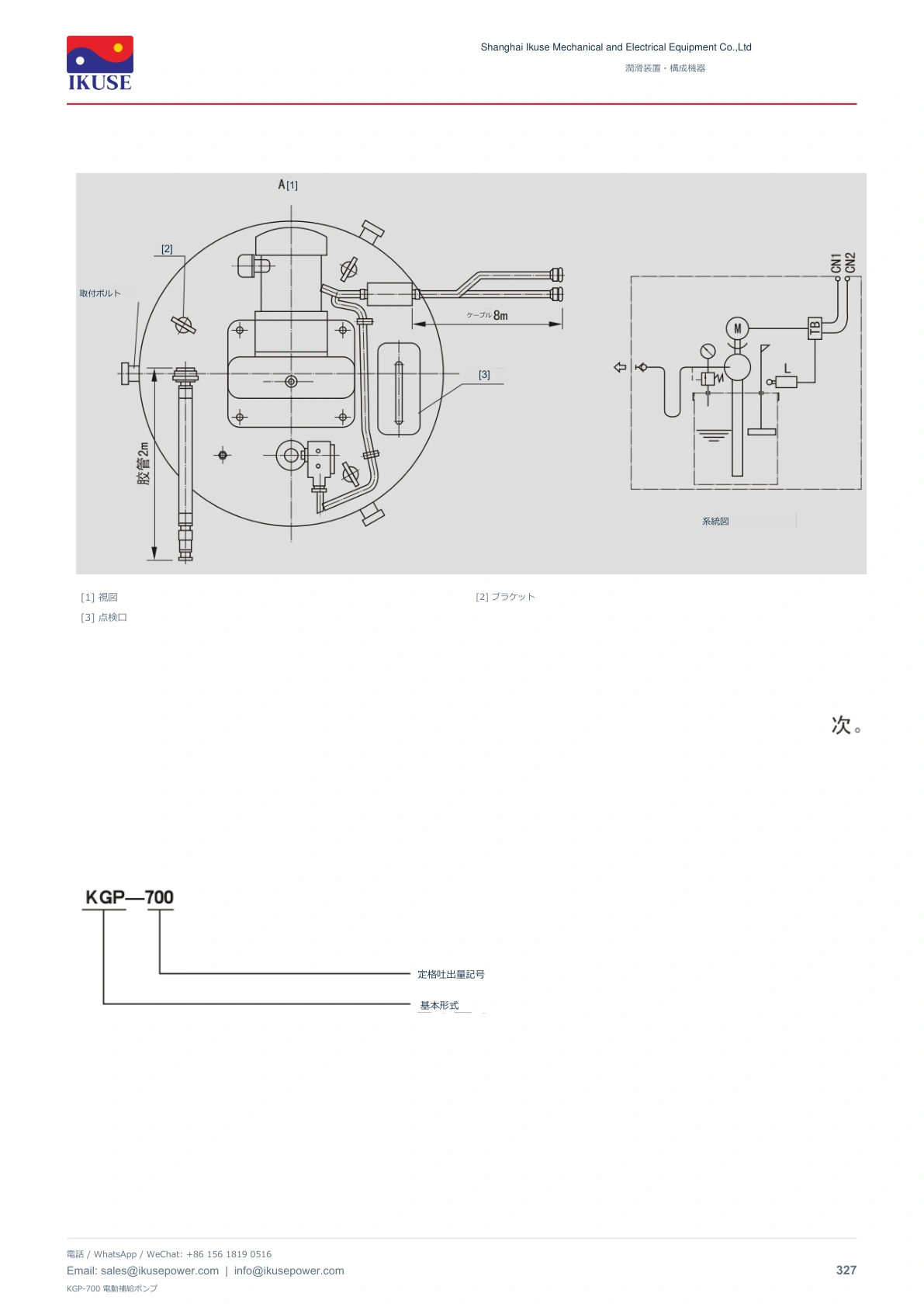

図中表示：給油口、空気抜きねじ、Rc1/2 出口、A 視図、ブラケット、取付ボルト、8 m ケーブル、点検口、ポンプ作動図。
図中表示：給油口、空気抜きねじ、Rc1/2 出口、A 視図、ブラケット、取付ボルト、8 m ケーブル、点検口、ポンプ作動図。
技術資料
仕様、取付寸法、図面は下記の技術図表および添付 PDF を参照してください。選定形式と構成に対応する数値を使用し、注文前に接続、使用媒体、据付空間を確認してください。
