Описание

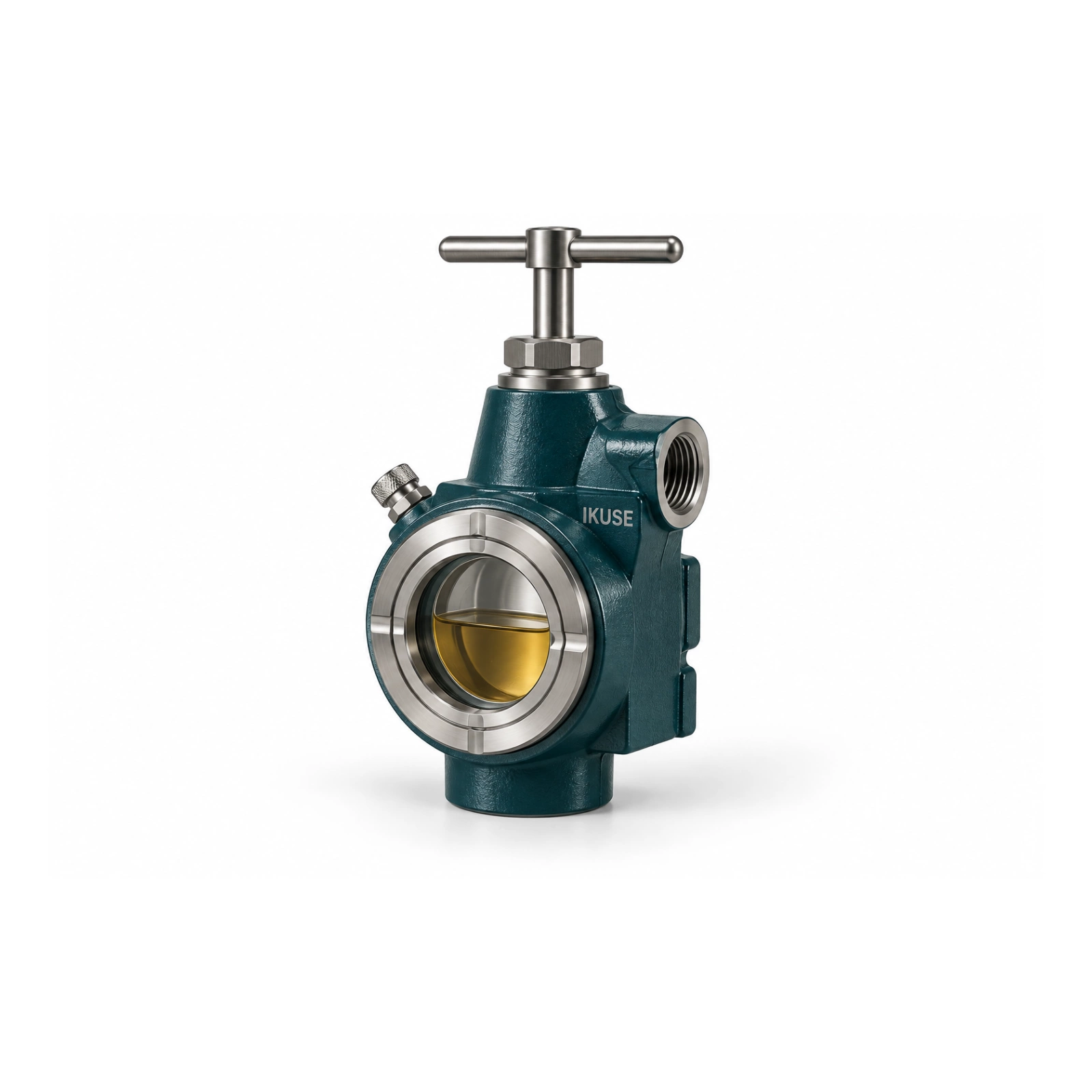

Показывает подачу масла к точке смазки и позволяет регулировать её величину.
Подбор и эксплуатация
Для масла N22–N460; предпочтительна вертикальная установка.
Техническая документация
Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.
Конструкция и применение

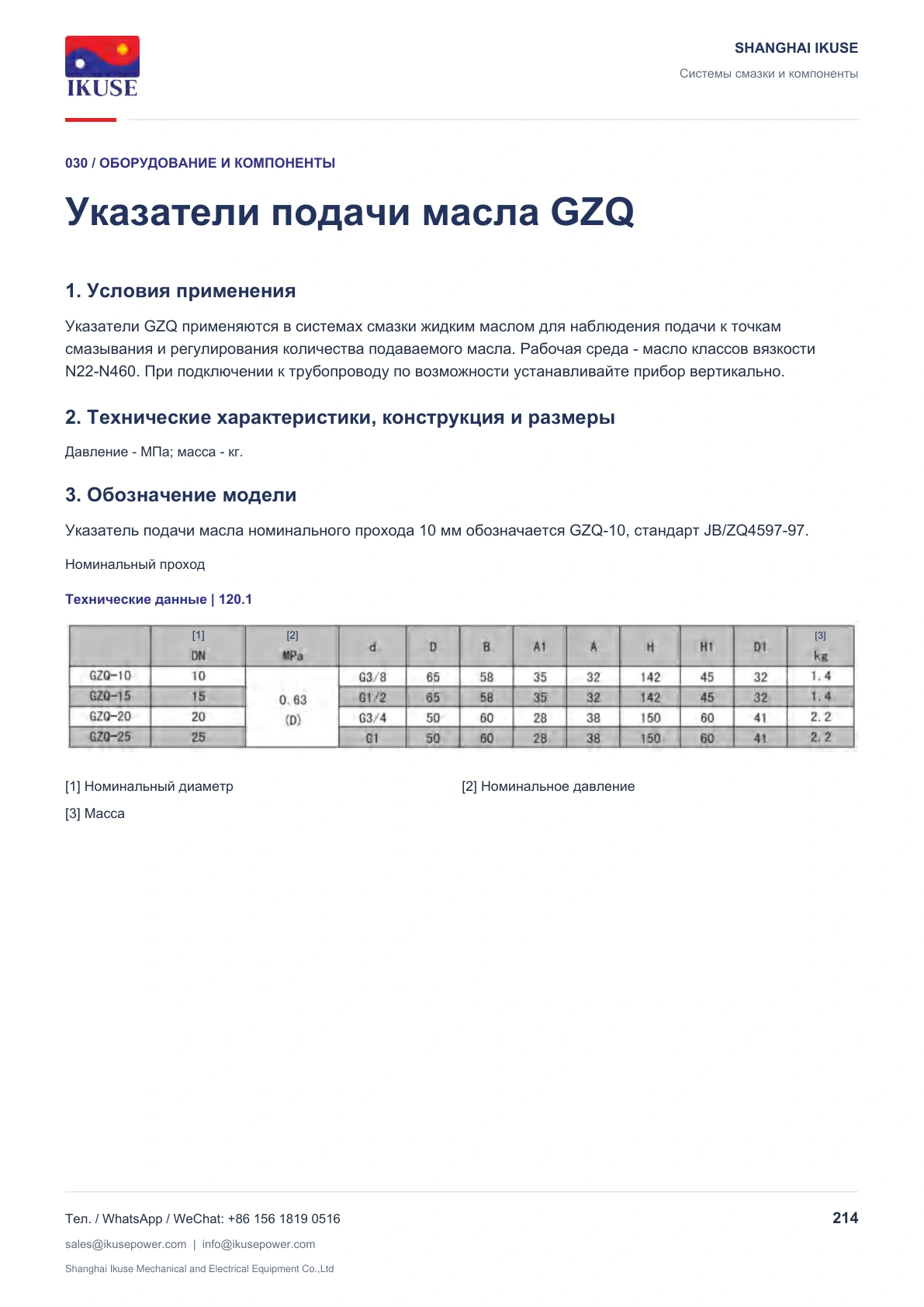

1. Условия применения
Указатели GZQ применяются в системах смазки жидким маслом для наблюдения подачи к точкам смазывания и регулирования количества подаваемого масла. Рабочая среда - масло классов вязкости N22-N460. При подключении к трубопроводу по возможности устанавливайте прибор вертикально.

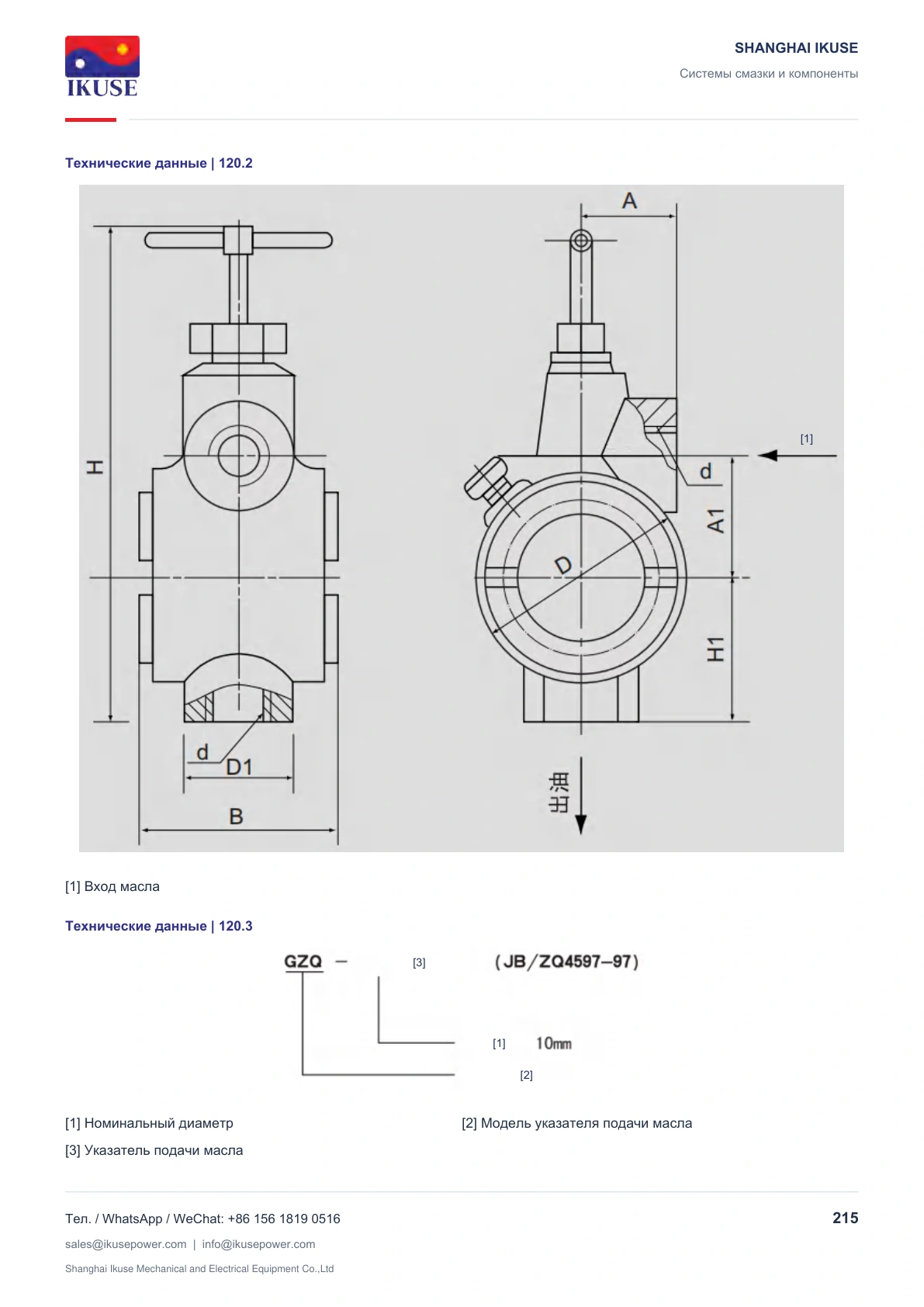

2. Технические характеристики, конструкция и размеры
Давление - МПа; масса - кг.
3. Обозначение модели
Указатель подачи масла номинального прохода 10 мм обозначается GZQ-10, стандарт JB/ZQ4597-97.
Номинальный проход
Технические данные | 120.1
[1] [2] [3]
[1] Номинальный диаметр [2] Номинальное давление
[3] Масса
