Описание

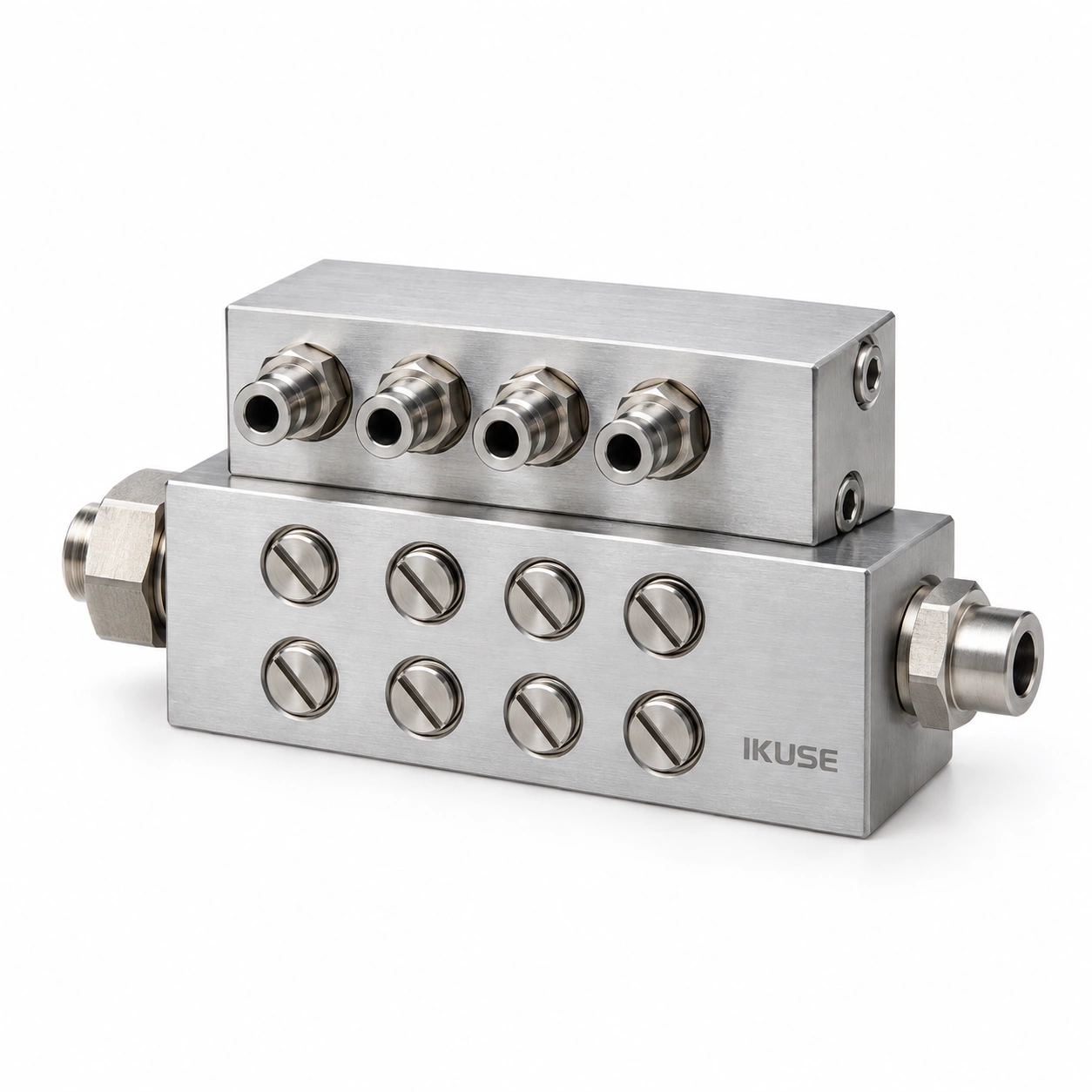

Состоит из прогрессивного распределителя и корпуса смесителя. Распределитель дозирует масло, а непрерывный поток сжатого воздуха переносит его к точкам смазки.
Подбор и эксплуатация
По числу выходов выбирайте YQ-FP4, 6, 8, 10 или 12. При заказе укажите подачу масла, расход воздуха и условия трубопроводов.
Техническая документация

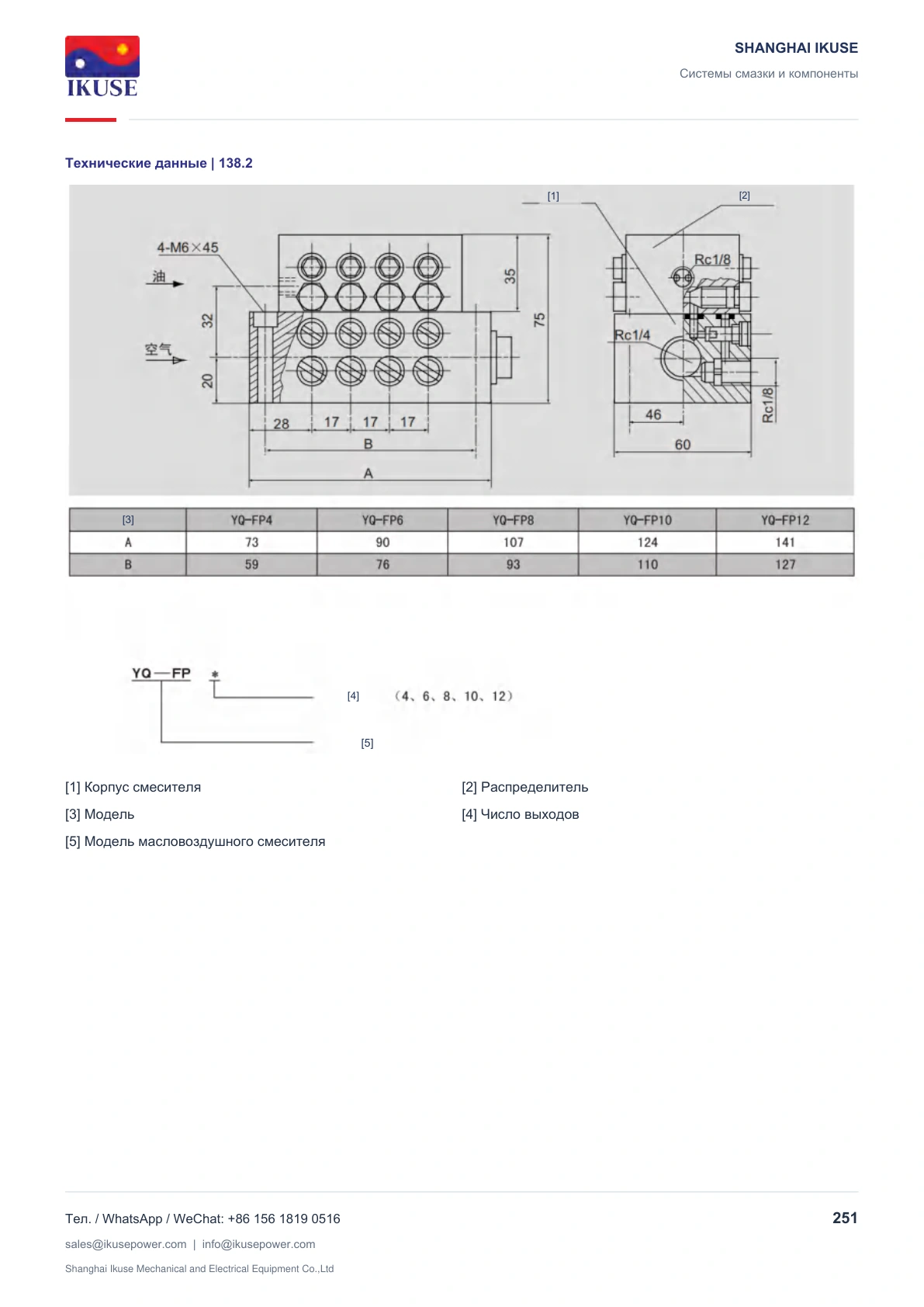

Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.
Конструкция и применение
1. Условия применения

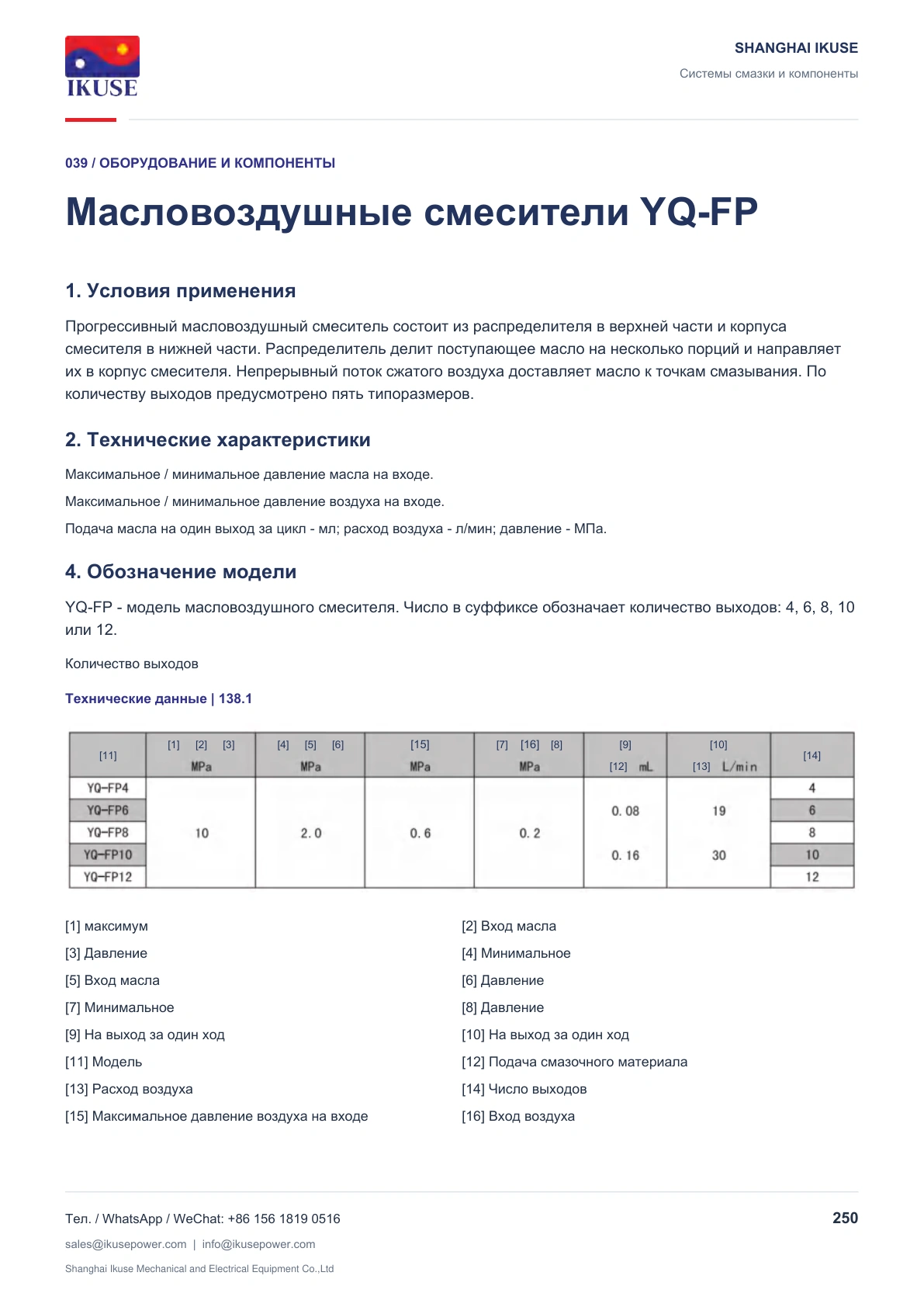

Прогрессивный масловоздушный смеситель состоит из распределителя в верхней части и корпуса смесителя в нижней части. Распределитель делит поступающее масло на несколько порций и направляет их в корпус смесителя. Непрерывный поток сжатого воздуха доставляет масло к точкам смазывания. По количеству выходов предусмотрено пять типоразмеров.
2. Технические характеристики
Максимальное / минимальное давление масла на входе.
Максимальное / минимальное давление воздуха на входе.
Подача масла на один выход за цикл - мл; расход воздуха - л/мин; давление - МПа.
4. Обозначение модели
YQ-FP - модель масловоздушного смесителя. Число в суффиксе обозначает количество выходов: 4, 6, 8, 10 или 12.
Количество выходов
Технические данные | 138.1
[1] [2] [3] [4] [5] [6] [15] [7] [16] [8] [9] [10] [11] [14] [12] [13]
[1] максимум [2] Вход масла
[3] Давление [4] Минимальное
[5] Вход масла [6] Давление
[7] Минимальное [8] Давление
[9] На выход за один ход [10] На выход за один ход
[11] Модель [12] Подача смазочного материала
[13] Расход воздуха [14] Число выходов
[15] Максимальное давление воздуха на входе [16] Вход воздуха
