Описание
Для открытых зубчатых передач, опорных роликов, цепей, стальных канатов и направляющих. Сжатый воздух распыляет дозированную порцию смазочного материала на рабочую поверхность.
Подбор и эксплуатация
Температура окружающей среды −10–80°C. Масло N220–N460 или смазка с пенетрацией 265–385 (0.1 mm при 25°C и 150 g). Распылительный блок устанавливайте на кожухе машины или рядом.

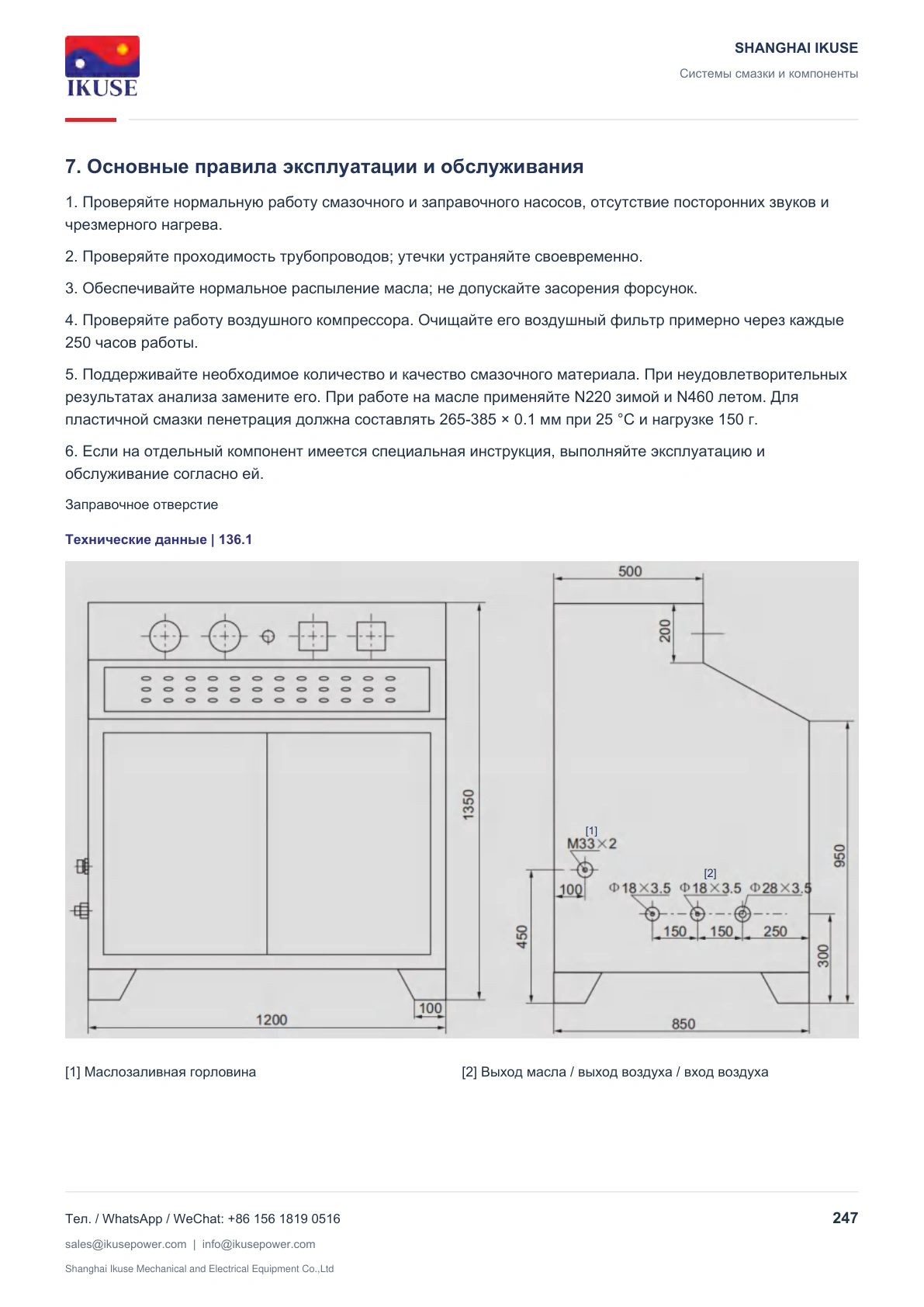

Техническая документация
Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.
Конструкция и применение

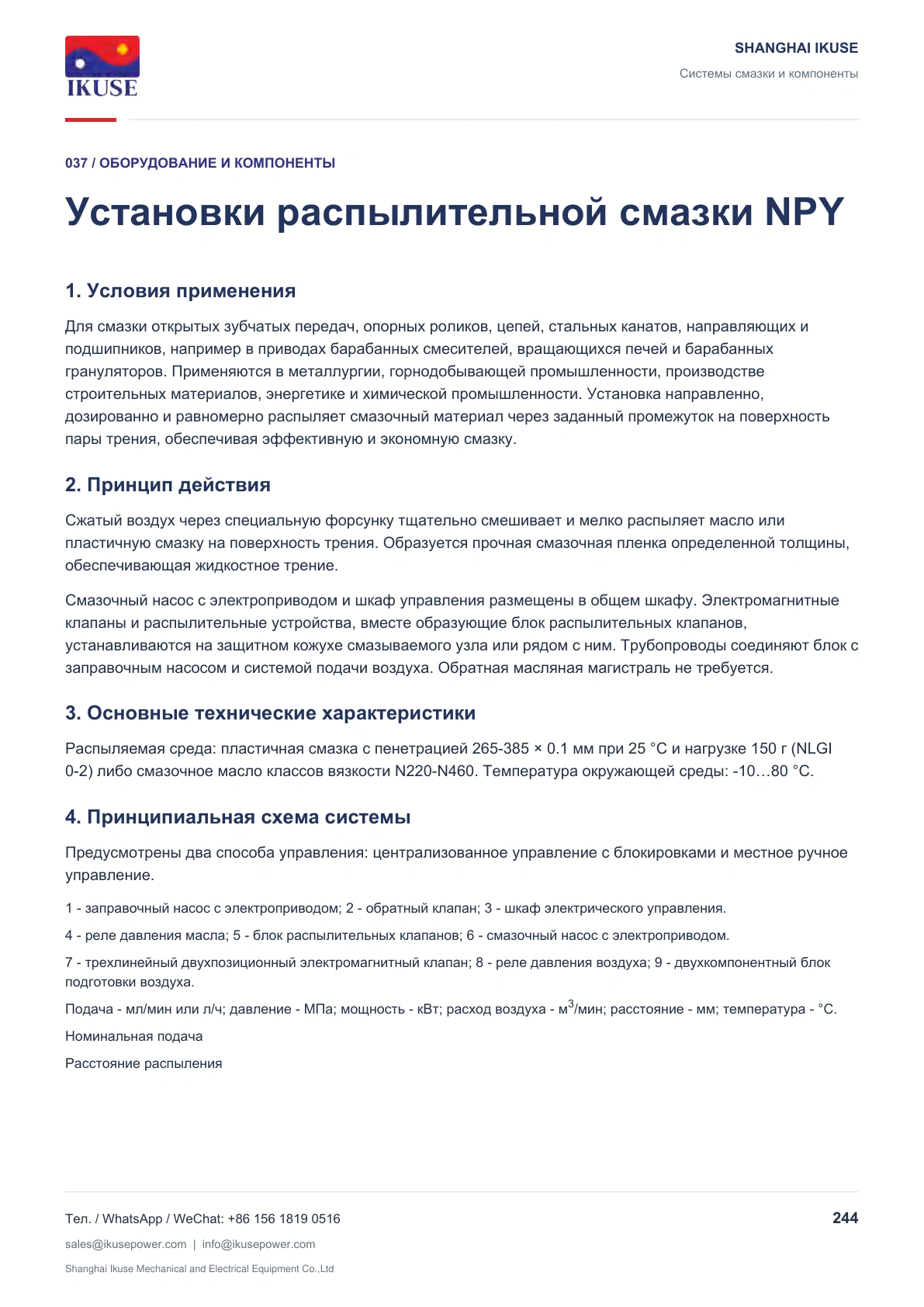

1. Условия применения
Для смазки открытых зубчатых передач, опорных роликов, цепей, стальных канатов, направляющих и подшипников, например в приводах барабанных смесителей, вращающихся печей и барабанных грануляторов. Применяются в металлургии, горнодобывающей промышленности, производстве строительных материалов, энергетике и химической промышленности. Установка направленно, дозированно и равномерно распыляет смазочный материал через заданный промежуток на поверхность пары трения, обеспечивая эффективную и экономную смазку.
2. Принцип действия
Сжатый воздух через специальную форсунку тщательно смешивает и мелко распыляет масло или пластичную смазку на поверхность трения. Образуется прочная смазочная пленка определенной толщины, обеспечивающая жидкостное трение.

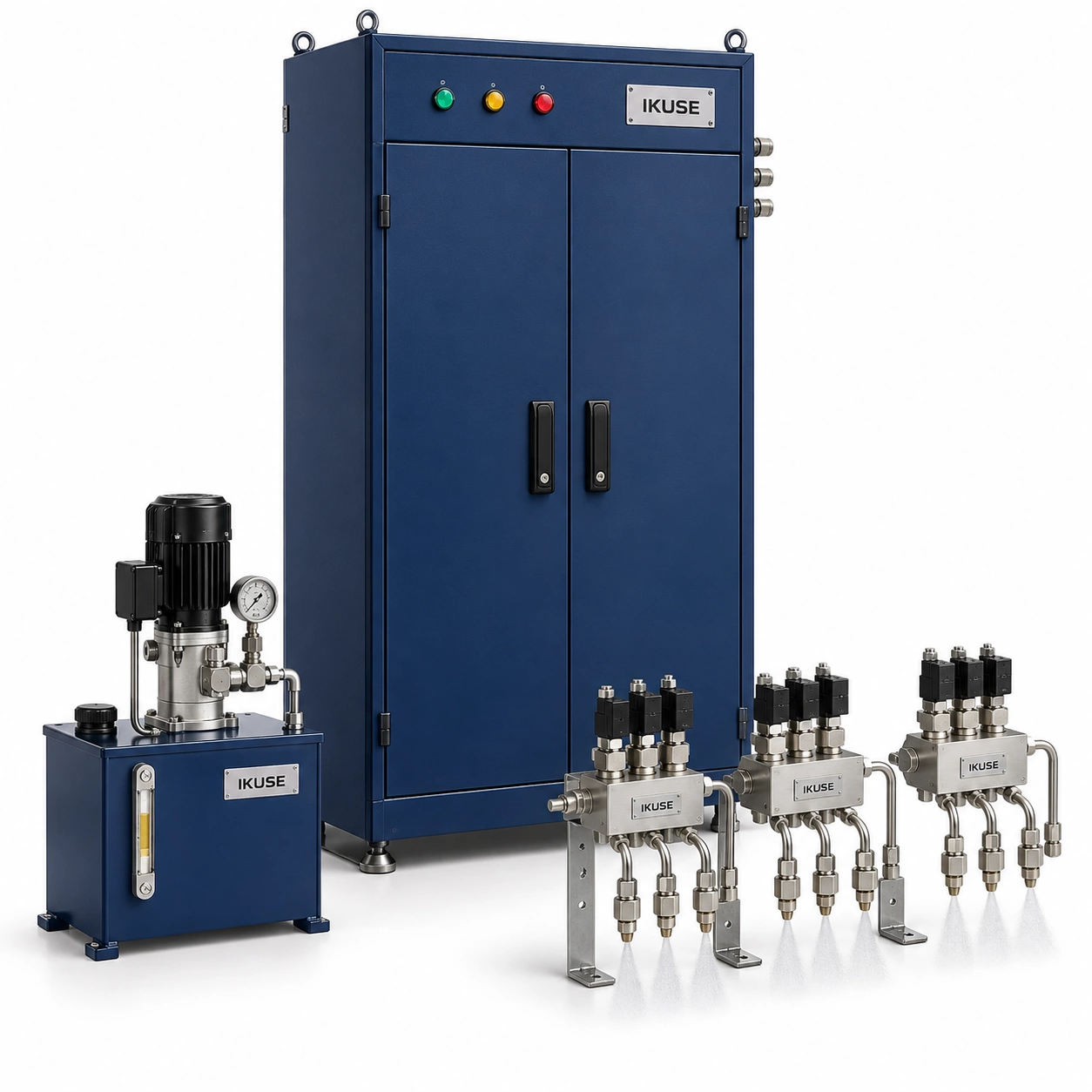

Смазочный насос с электроприводом и шкаф управления размещены в общем шкафу. Электромагнитные клапаны и распылительные устройства, вместе образующие блок распылительных клапанов, устанавливаются на защитном кожухе смазываемого узла или рядом с ним. Трубопроводы соединяют блок с заправочным насосом и системой подачи воздуха. Обратная масляная магистраль не требуется.
3. Основные технические характеристики
Распыляемая среда: пластичная смазка с пенетрацией 265-385 × 0.1 мм при 25 °C и нагрузке 150 г (NLGI 0-2) либо смазочное масло классов вязкости N220-N460. Температура окружающей среды: -10…80 °C.
4. Принципиальная схема системы
Предусмотрены два способа управления: централизованное управление с блокировками и местное ручное управление.

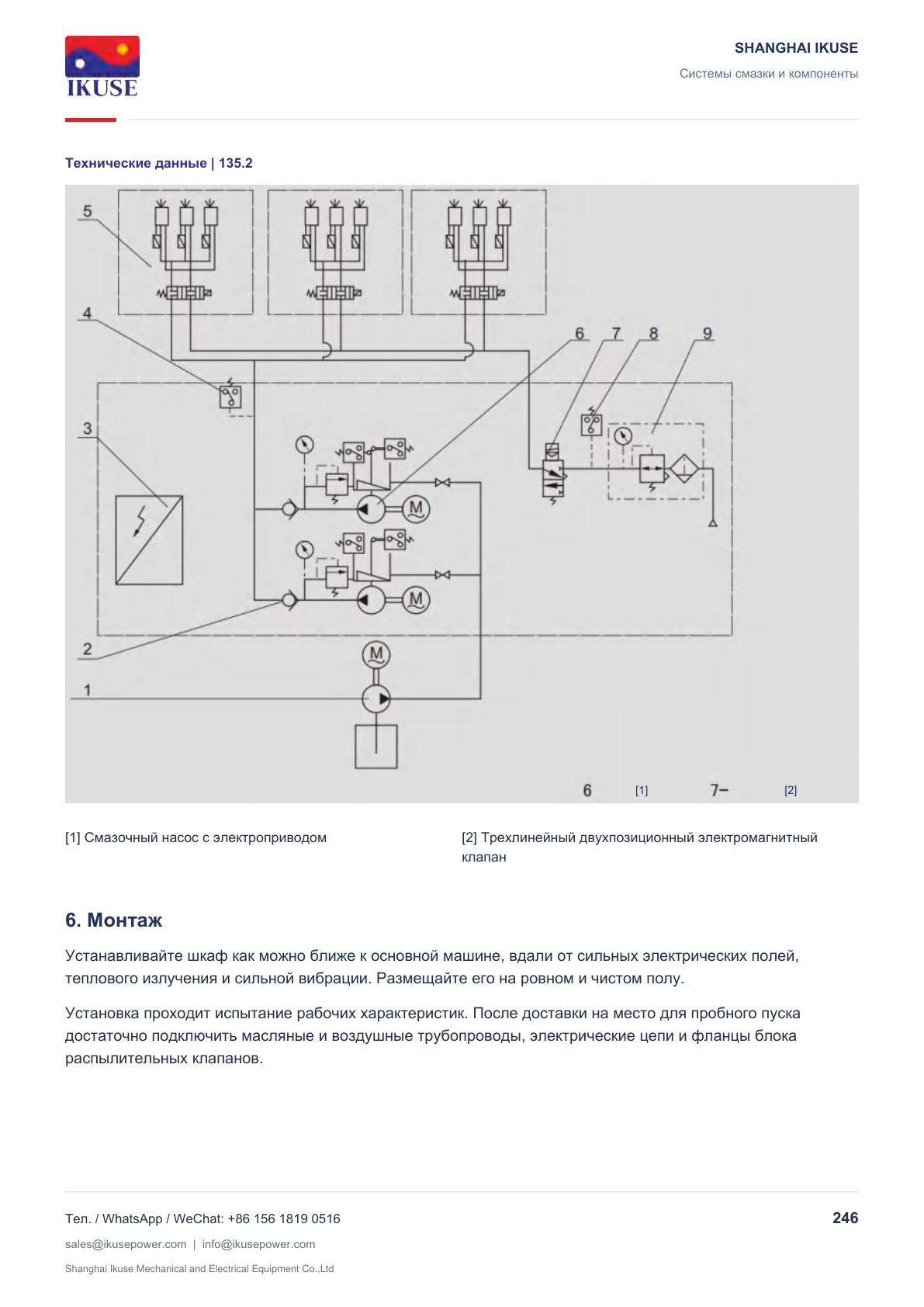

1 - заправочный насос с электроприводом; 2 - обратный клапан; 3 - шкаф электрического управления.
4 - реле давления масла; 5 - блок распылительных клапанов; 6 - смазочный насос с электроприводом.
7 - трехлинейный двухпозиционный электромагнитный клапан; 8 - реле давления воздуха; 9 - двухкомпонентный блок подготовки воздуха. Подача - мл/мин или л/ч; давление - МПа; мощность - кВт; расход воздуха - м3/мин; расстояние - мм; температура - °C.

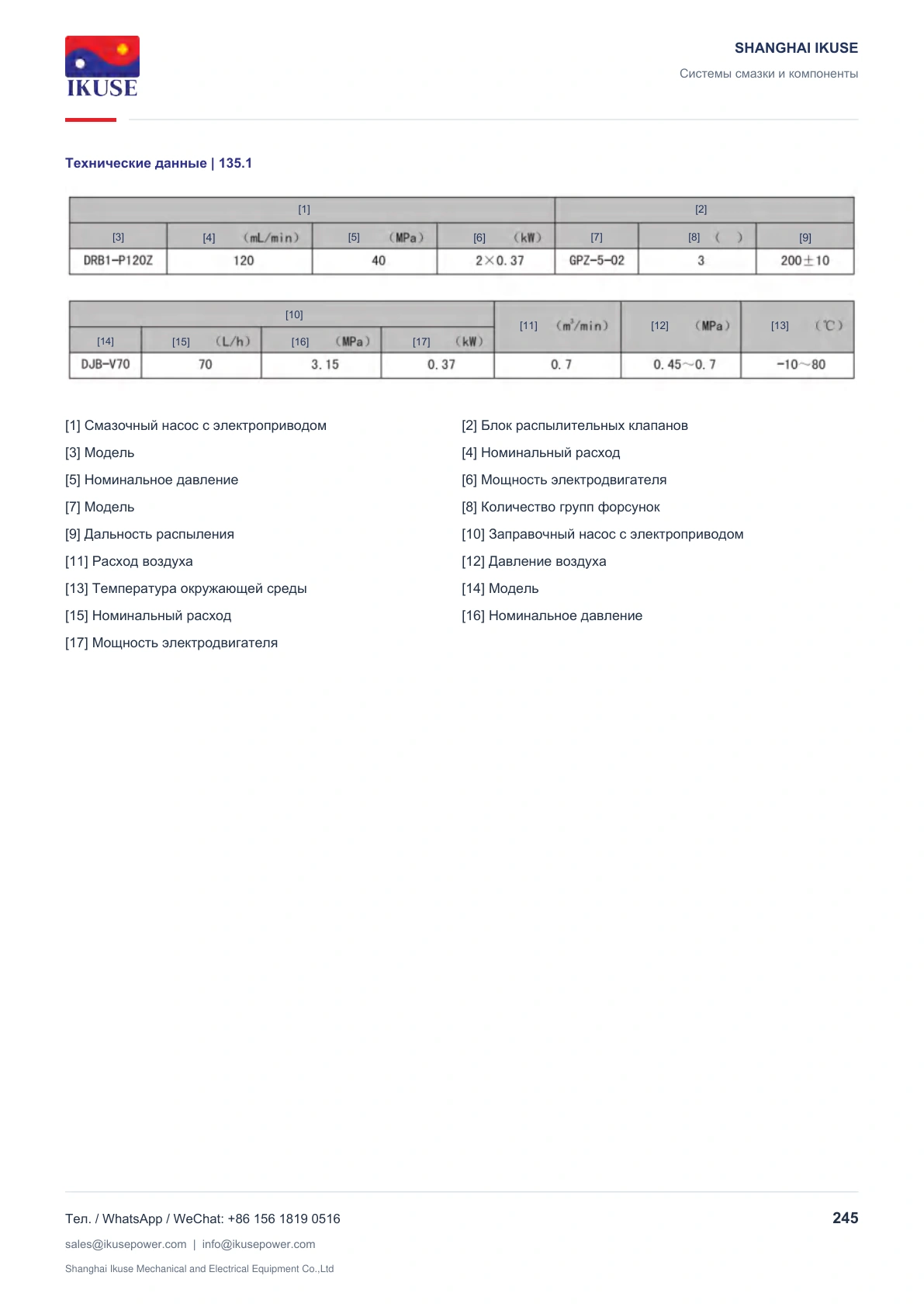

Номинальная подача
Расстояние распыления
Для смазки открытых зубчатых передач, опорных роликов, цепей, стальных канатов, направляющих и подшипников, например в приводах барабанных смесителей, вращающихся печей и барабанных грануляторов. Применяются в металлургии, горнодобывающей промышленности, производстве строительных материалов, энергетике и химической промышленности. Установка направленно, дозированно и равномерно распыляет смазочный материал через заданный промежуток на поверхность пары трения, обеспечивая эффективную и экономную смазку.
2. Принцип действия
Сжатый воздух через специальную форсунку тщательно смешивает и мелко распыляет масло или пластичную смазку на поверхность трения. Образуется прочная смазочная пленка определенной толщины, обеспечивающая жидкостное трение.
Смазочный насос с электроприводом и шкаф управления размещены в общем шкафу. Электромагнитные клапаны и распылительные устройства, вместе образующие блок распылительных клапанов, устанавливаются на защитном кожухе смазываемого узла или рядом с ним. Трубопроводы соединяют блок с заправочным насосом и системой подачи воздуха. Обратная масляная магистраль не требуется.
3. Основные технические характеристики
Распыляемая среда: пластичная смазка с пенетрацией 265-385 × 0.1 мм при 25 °C и нагрузке 150 г (NLGI 0-2) либо смазочное масло классов вязкости N220-N460. Температура окружающей среды: -10…80 °C.
4. Принципиальная схема системы
Предусмотрены два способа управления: централизованное управление с блокировками и местное ручное управление.
1 - заправочный насос с электроприводом; 2 - обратный клапан; 3 - шкаф электрического управления.
4 - реле давления масла; 5 - блок распылительных клапанов; 6 - смазочный насос с электроприводом.
7 - трехлинейный двухпозиционный электромагнитный клапан; 8 - реле давления воздуха; 9 - двухкомпонентный блок подготовки воздуха. Подача - мл/мин или л/ч; давление - МПа; мощность - кВт; расход воздуха - м3/мин; расстояние - мм; температура - °C.
Номинальная подача
Расстояние распыления
