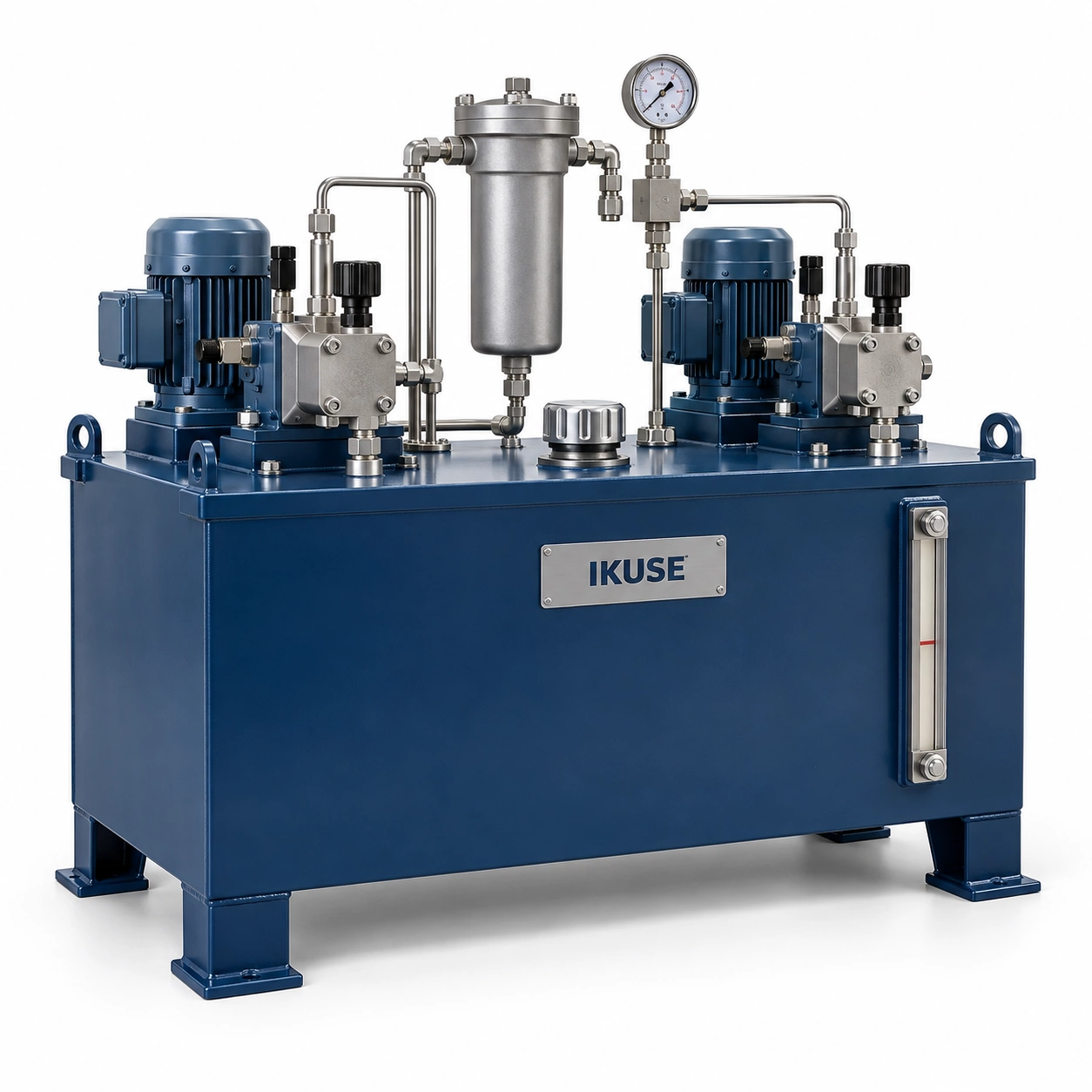

Описание
Управление осевым перемещением вращающейся печи гидравлическим упорным роликом. Контролируемые подъём и опускание улучшают контакт бандажа с опорными роликами и снижают износ. Рабочий и резервный насосы.
Подбор и эксплуатация
Рабочий ход ±10 mm, ход сигнализации ±15 mm, предельный ход ±30 mm. При достижении предела основной двигатель должен остановиться. Настройте ограничители и расход по режиму печи.

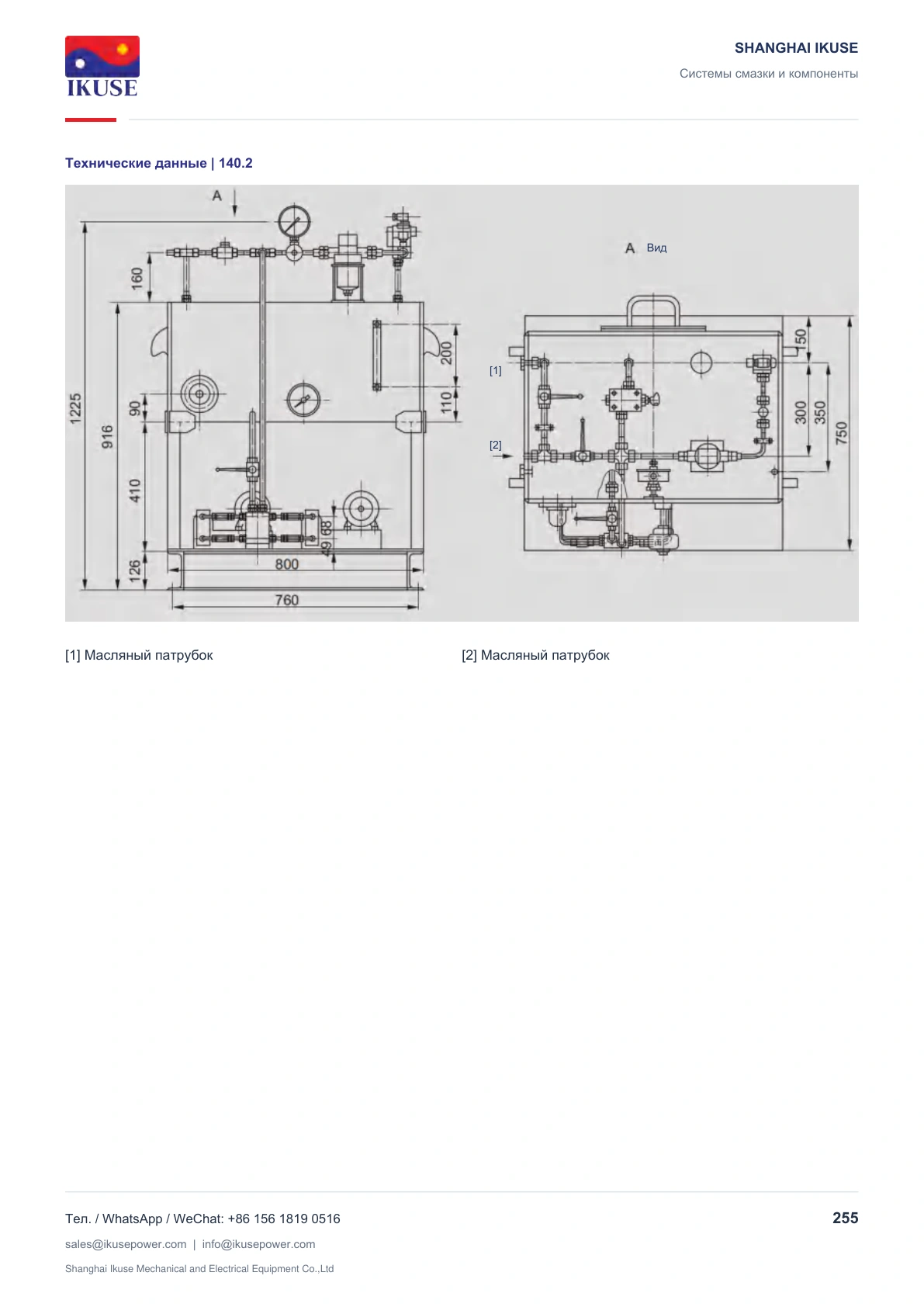

Техническая документация
Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.
Конструкция и применение

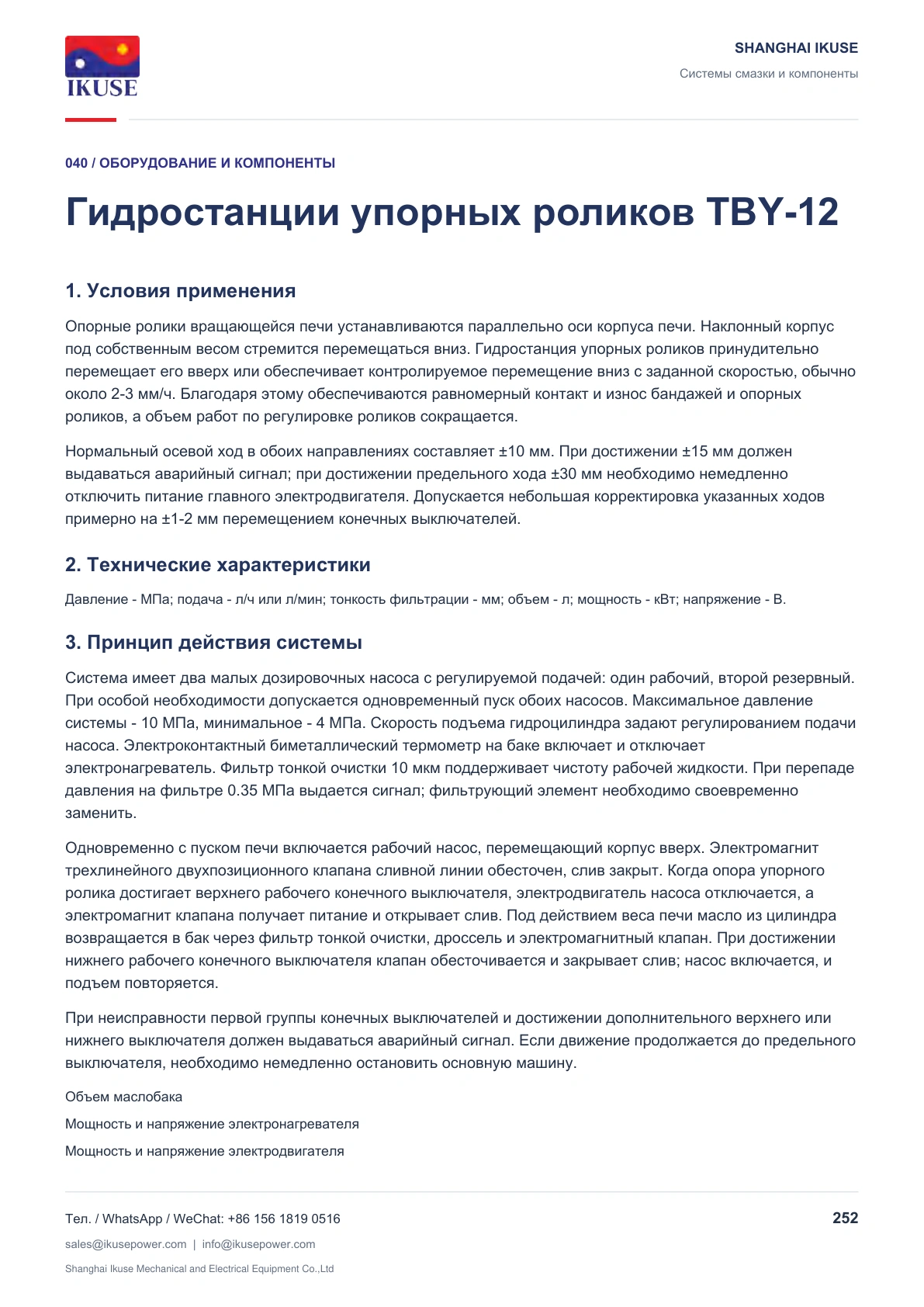

1. Условия применения
Опорные ролики вращающейся печи устанавливаются параллельно оси корпуса печи. Наклонный корпус под собственным весом стремится перемещаться вниз. Гидростанция упорных роликов принудительно перемещает его вверх или обеспечивает контролируемое перемещение вниз с заданной скоростью, обычно около 2-3 мм/ч. Благодаря этому обеспечиваются равномерный контакт и износ бандажей и опорных роликов, а объем работ по регулировке роликов сокращается.
Нормальный осевой ход в обоих направлениях составляет ±10 мм. При достижении ±15 мм должен выдаваться аварийный сигнал; при достижении предельного хода ±30 мм необходимо немедленно отключить питание главного электродвигателя. Допускается небольшая корректировка указанных ходов примерно на ±1-2 мм перемещением конечных выключателей.

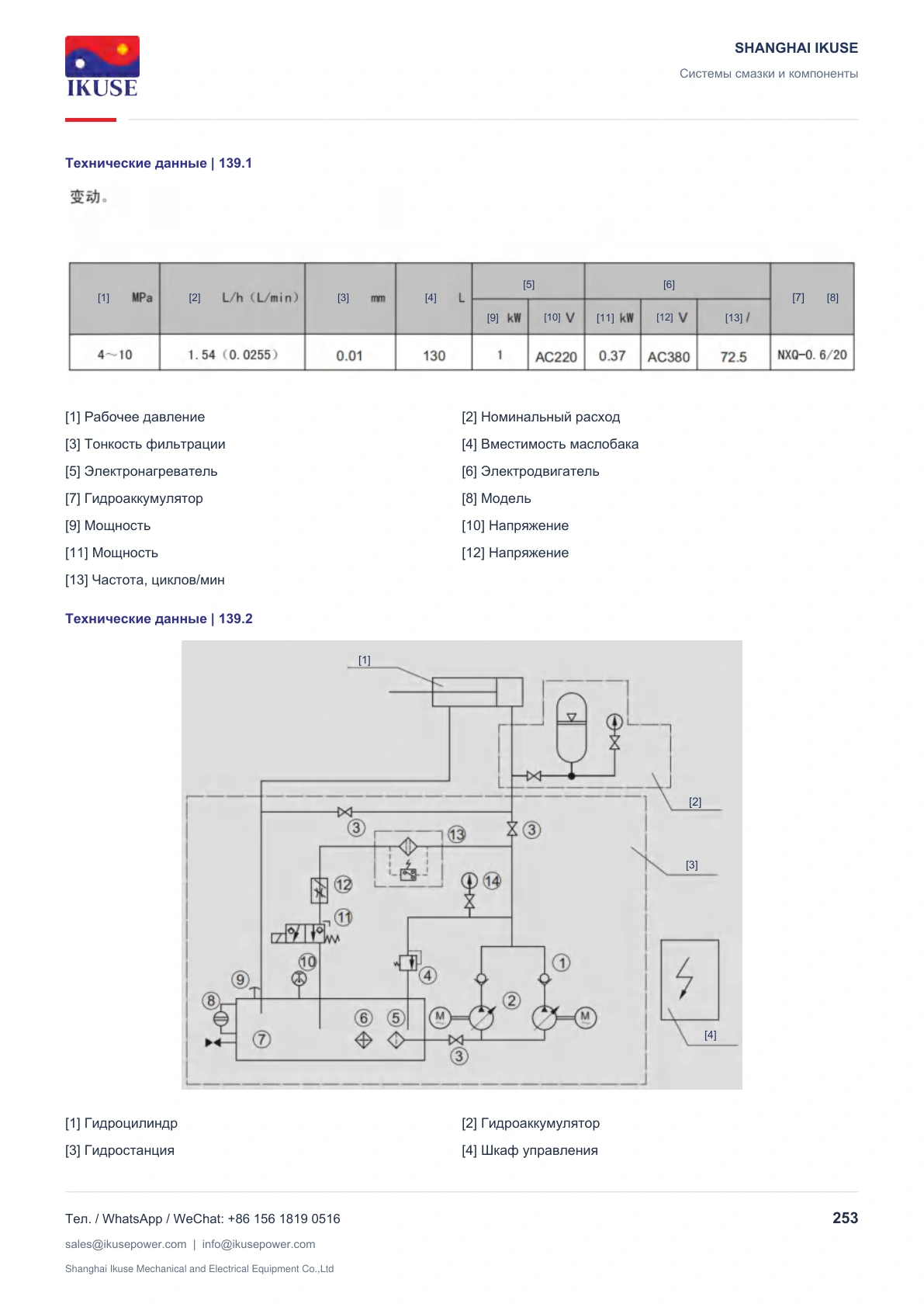

2. Технические характеристики
Давление - МПа; подача - л/ч или л/мин; тонкость фильтрации - мм; объем - л; мощность - кВт; напряжение - В.

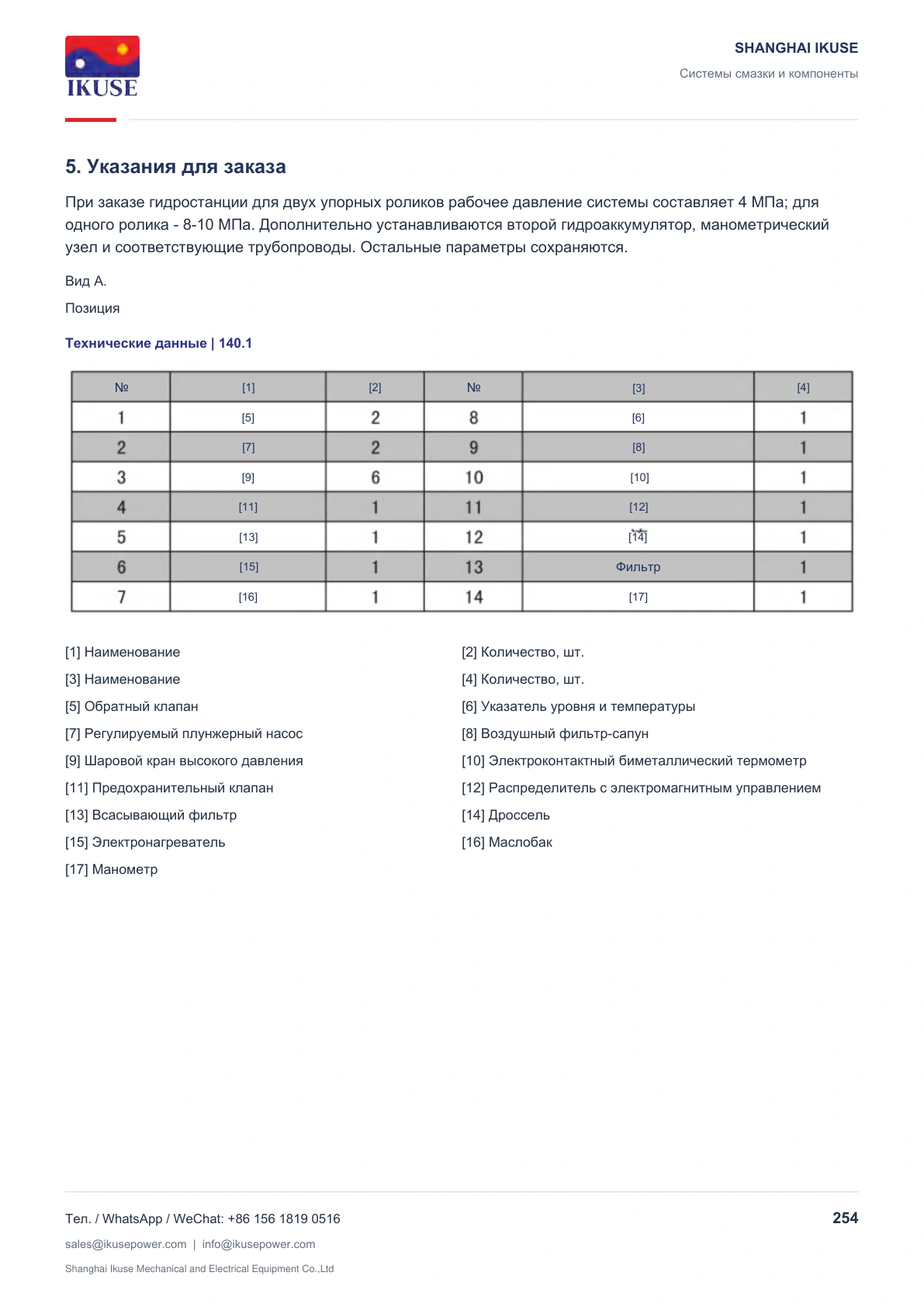

3. Принцип действия системы
Система имеет два малых дозировочных насоса с регулируемой подачей: один рабочий, второй резервный. При особой необходимости допускается одновременный пуск обоих насосов. Максимальное давление системы - 10 МПа, минимальное - 4 МПа. Скорость подъема гидроцилиндра задают регулированием подачи насоса. Электроконтактный биметаллический термометр на баке включает и отключает электронагреватель. Фильтр тонкой очистки 10 мкм поддерживает чистоту рабочей жидкости. При перепаде давления на фильтре 0.35 МПа выдается сигнал; фильтрующий элемент необходимо своевременно заменить.
Одновременно с пуском печи включается рабочий насос, перемещающий корпус вверх. Электромагнит трехлинейного двухпозиционного клапана сливной линии обесточен, слив закрыт. Когда опора упорного ролика достигает верхнего рабочего конечного выключателя, электродвигатель насоса отключается, а электромагнит клапана получает питание и открывает слив. Под действием веса печи масло из цилиндра возвращается в бак через фильтр тонкой очистки, дроссель и электромагнитный клапан. При достижении нижнего рабочего конечного выключателя клапан обесточивается и закрывает слив; насос включается, и подъем повторяется.
При неисправности первой группы конечных выключателей и достижении дополнительного верхнего или нижнего выключателя должен выдаваться аварийный сигнал. Если движение продолжается до предельного выключателя, необходимо немедленно остановить основную машину.
Объем маслобака
Мощность и напряжение электронагревателя
Мощность и напряжение электродвигателя
