Описание

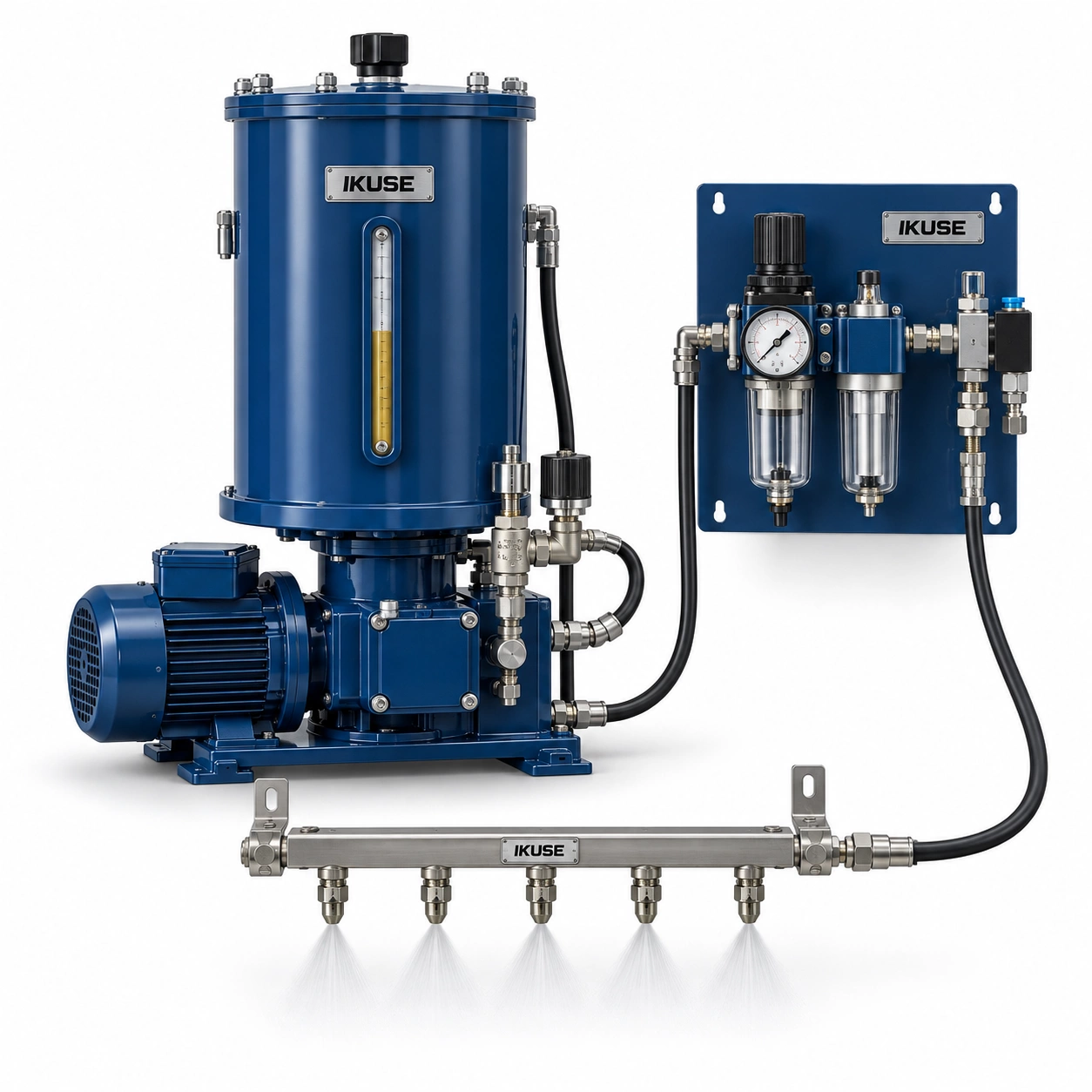

Двухлинейные дозаторы подают смазочный материал к распылительным клапанам. Он смешивается с отфильтрованным сжатым воздухом регулируемого давления и распыляется на поверхности открытой зубчатой передачи.
Подбор и эксплуатация
Вязкость смазочного материала 200–1500 cSt. Показана конфигурация с пятью форсунками для ширины зубчатого венца 565–600 mm. Для другой ширины согласуйте число и расположение форсунок.
Техническая документация
Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.
Конструкция и применение

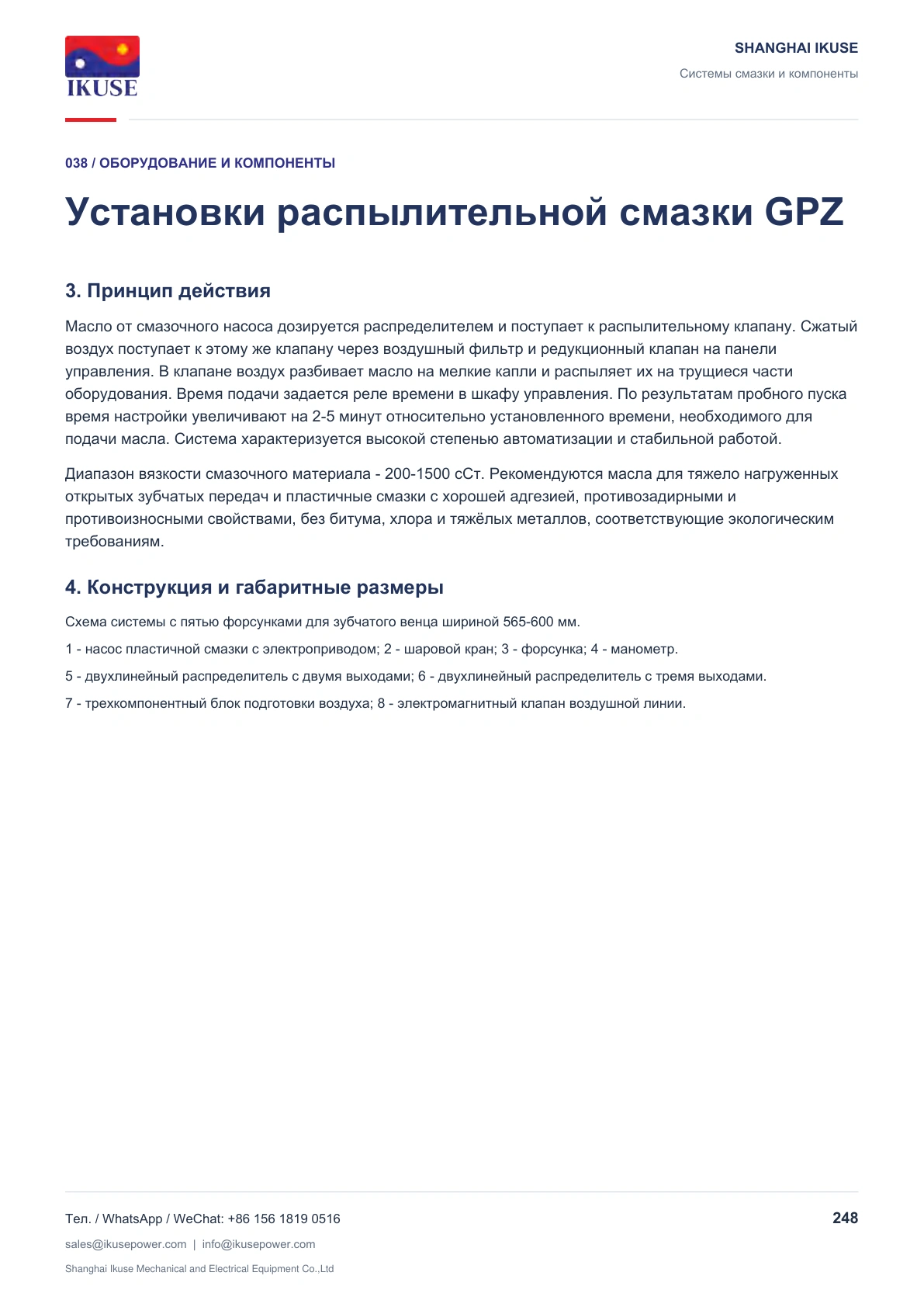

3. Принцип действия
Масло от смазочного насоса дозируется распределителем и поступает к распылительному клапану. Сжатый воздух поступает к этому же клапану через воздушный фильтр и редукционный клапан на панели управления. В клапане воздух разбивает масло на мелкие капли и распыляет их на трущиеся части оборудования. Время подачи задается реле времени в шкафу управления. По результатам пробного пуска время настройки увеличивают на 2-5 минут относительно установленного времени, необходимого для подачи масла. Система характеризуется высокой степенью автоматизации и стабильной работой.
Диапазон вязкости смазочного материала - 200-1500 сСт. Рекомендуются масла для тяжело нагруженных открытых зубчатых передач и пластичные смазки с хорошей адгезией, противозадирными и противоизносными свойствами, без битума, хлора и тяжёлых металлов, соответствующие экологическим требованиям.
4. Конструкция и габаритные размеры

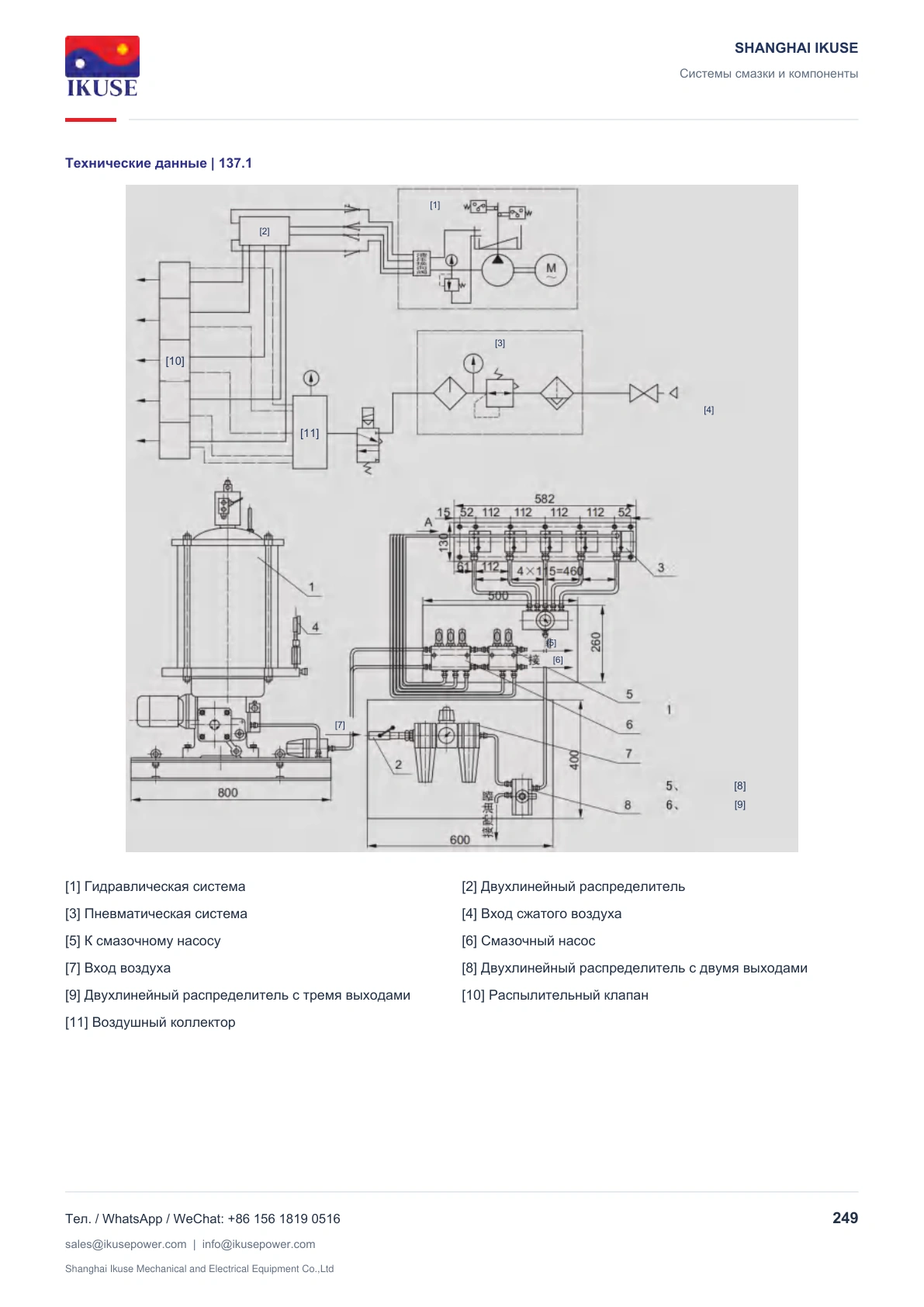

Схема системы с пятью форсунками для зубчатого венца шириной 565-600 мм.
1 - насос пластичной смазки с электроприводом; 2 - шаровой кран; 3 - форсунка; 4 - манометр.
5 - двухлинейный распределитель с двумя выходами; 6 - двухлинейный распределитель с тремя выходами.
7 - трехкомпонентный блок подготовки воздуха; 8 - электромагнитный клапан воздушной линии.
Масло от смазочного насоса дозируется распределителем и поступает к распылительному клапану. Сжатый воздух поступает к этому же клапану через воздушный фильтр и редукционный клапан на панели управления. В клапане воздух разбивает масло на мелкие капли и распыляет их на трущиеся части оборудования. Время подачи задается реле времени в шкафу управления. По результатам пробного пуска время настройки увеличивают на 2-5 минут относительно установленного времени, необходимого для подачи масла. Система характеризуется высокой степенью автоматизации и стабильной работой.
Диапазон вязкости смазочного материала - 200-1500 сСт. Рекомендуются масла для тяжело нагруженных открытых зубчатых передач и пластичные смазки с хорошей адгезией, противозадирными и противоизносными свойствами, без битума, хлора и тяжёлых металлов, соответствующие экологическим требованиям.
