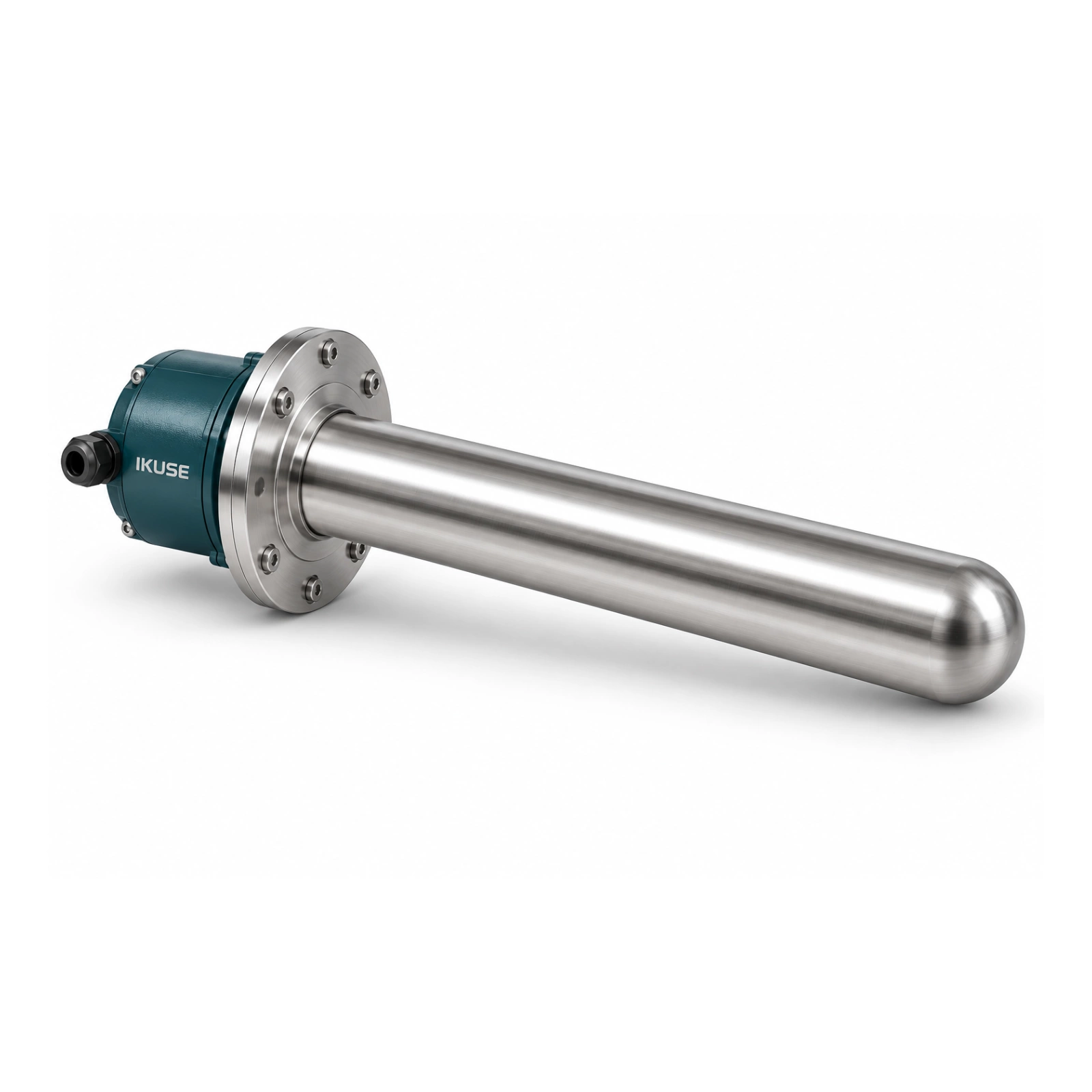

Описание
Для нагрева гидравлического и смазочного масла и других некоррозионных жидкостей. Защитная гильза изолирует нагревательный элемент и позволяет заменять его без опорожнения бака.
Подбор и эксплуатация
Нагревательная часть должна быть полностью погружена; предпочтителен нагрев движущейся жидкости. Удельная поверхностная нагрузка должна соответствовать маслу и режиму.
Техническая документация
Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.
Конструкция и применение

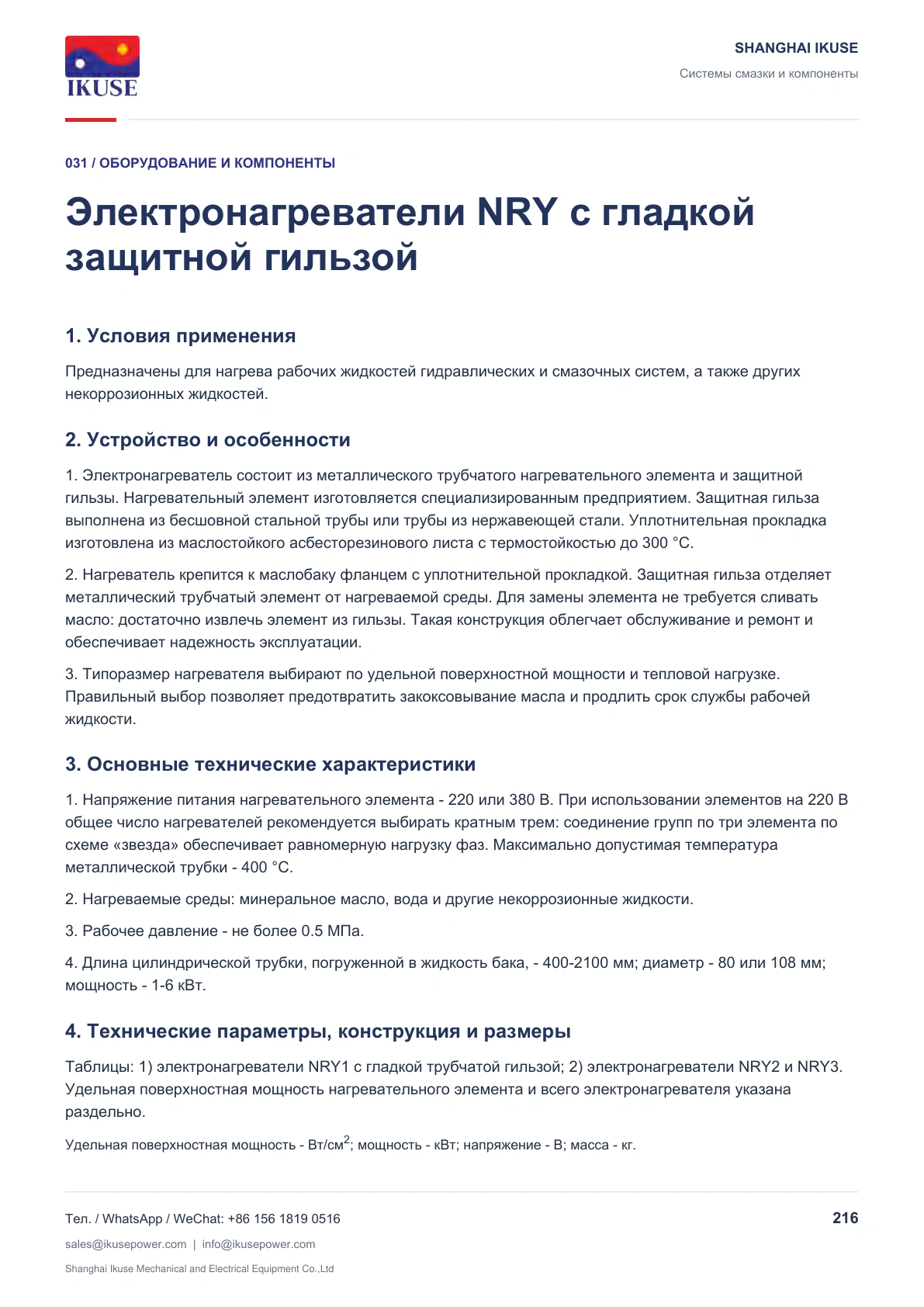

1. Условия применения
Предназначены для нагрева рабочих жидкостей гидравлических и смазочных систем, а также других некоррозионных жидкостей.
2. Устройство и особенности
1. Электронагреватель состоит из металлического трубчатого нагревательного элемента и защитной гильзы. Нагревательный элемент изготовляется специализированным предприятием. Защитная гильза выполнена из бесшовной стальной трубы или трубы из нержавеющей стали. Уплотнительная прокладка изготовлена из маслостойкого асбесторезинового листа с термостойкостью до 300 °C.
2. Нагреватель крепится к маслобаку фланцем с уплотнительной прокладкой. Защитная гильза отделяет металлический трубчатый элемент от нагреваемой среды. Для замены элемента не требуется сливать масло: достаточно извлечь элемент из гильзы. Такая конструкция облегчает обслуживание и ремонт и обеспечивает надежность эксплуатации.
3. Типоразмер нагревателя выбирают по удельной поверхностной мощности и тепловой нагрузке. Правильный выбор позволяет предотвратить закоксовывание масла и продлить срок службы рабочей жидкости.
3. Основные технические характеристики
1. Напряжение питания нагревательного элемента - 220 или 380 В. При использовании элементов на 220 В общее число нагревателей рекомендуется выбирать кратным трем: соединение групп по три элемента по схеме «звезда» обеспечивает равномерную нагрузку фаз. Максимально допустимая температура металлической трубки - 400 °C.
2. Нагреваемые среды: минеральное масло, вода и другие некоррозионные жидкости.
3. Рабочее давление - не более 0.5 МПа.
4. Длина цилиндрической трубки, погруженной в жидкость бака, - 400-2100 мм; диаметр - 80 или 108 мм; мощность - 1-6 кВт.
4. Технические параметры, конструкция и размеры

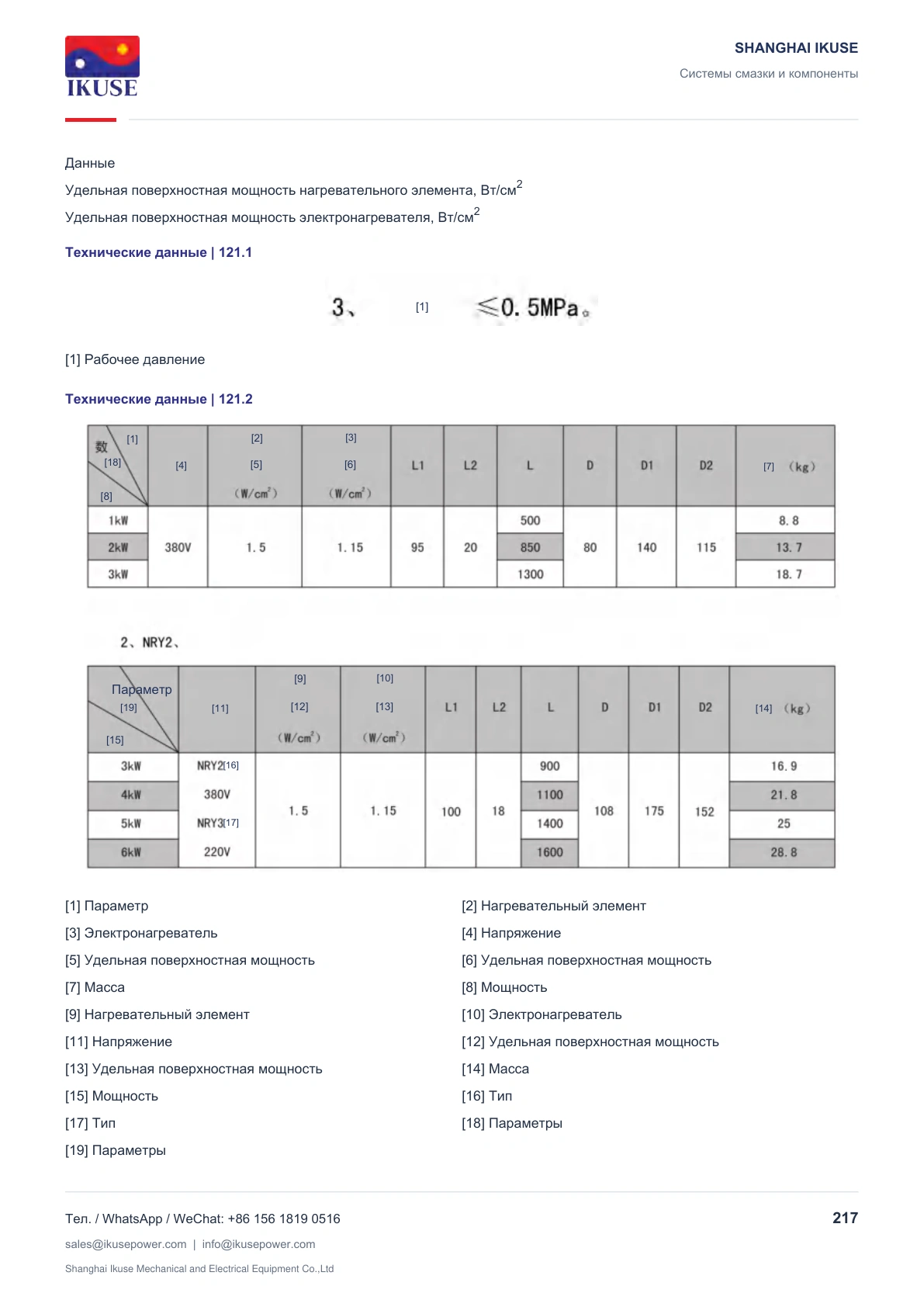

Таблицы: 1) электронагреватели NRY1 с гладкой трубчатой гильзой; 2) электронагреватели NRY2 и NRY3. Удельная поверхностная мощность нагревательного элемента и всего электронагревателя указана раздельно.
Удельная поверхностная мощность - Вт/см2; мощность - кВт; напряжение - В; масса - кг.
Предназначены для нагрева рабочих жидкостей гидравлических и смазочных систем, а также других некоррозионных жидкостей.
2. Устройство и особенности
1. Электронагреватель состоит из металлического трубчатого нагревательного элемента и защитной гильзы. Нагревательный элемент изготовляется специализированным предприятием. Защитная гильза выполнена из бесшовной стальной трубы или трубы из нержавеющей стали. Уплотнительная прокладка изготовлена из маслостойкого асбесторезинового листа с термостойкостью до 300 °C.
2. Нагреватель крепится к маслобаку фланцем с уплотнительной прокладкой. Защитная гильза отделяет металлический трубчатый элемент от нагреваемой среды. Для замены элемента не требуется сливать масло: достаточно извлечь элемент из гильзы. Такая конструкция облегчает обслуживание и ремонт и обеспечивает надежность эксплуатации.
3. Типоразмер нагревателя выбирают по удельной поверхностной мощности и тепловой нагрузке. Правильный выбор позволяет предотвратить закоксовывание масла и продлить срок службы рабочей жидкости.
3. Основные технические характеристики
1. Напряжение питания нагревательного элемента - 220 или 380 В. При использовании элементов на 220 В общее число нагревателей рекомендуется выбирать кратным трем: соединение групп по три элемента по схеме «звезда» обеспечивает равномерную нагрузку фаз. Максимально допустимая температура металлической трубки - 400 °C.
2. Нагреваемые среды: минеральное масло, вода и другие некоррозионные жидкости.
3. Рабочее давление - не более 0.5 МПа.
4. Длина цилиндрической трубки, погруженной в жидкость бака, - 400-2100 мм; диаметр - 80 или 108 мм; мощность - 1-6 кВт.
4. Технические параметры, конструкция и размеры
Таблицы: 1) электронагреватели NRY1 с гладкой трубчатой гильзой; 2) электронагреватели NRY2 и NRY3. Удельная поверхностная мощность нагревательного элемента и всего электронагревателя указана раздельно.
Удельная поверхностная мощность - Вт/см2; мощность - кВт; напряжение - В; масса - кг.
