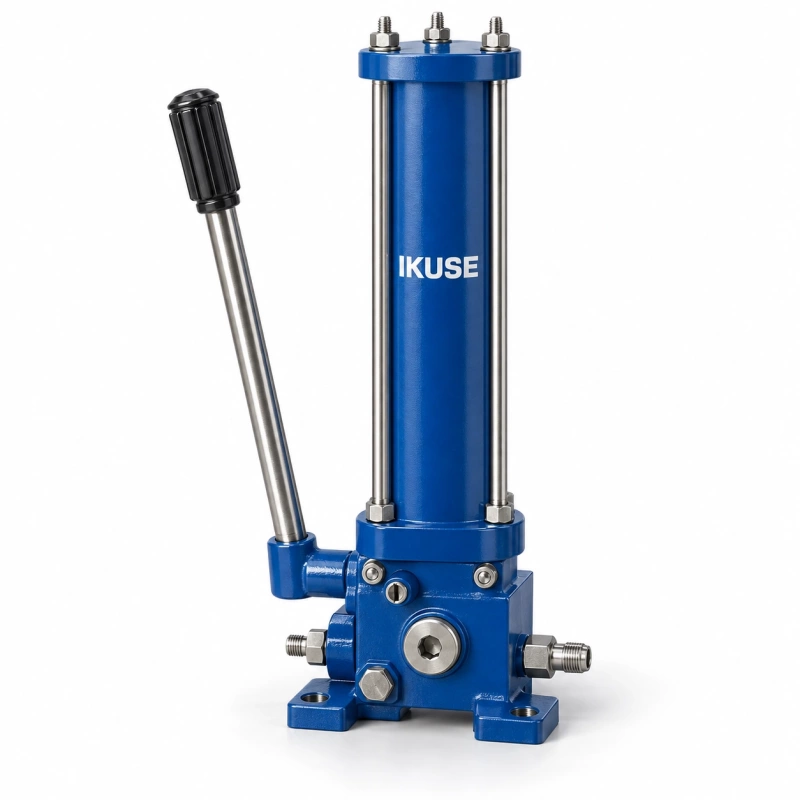

製品概要

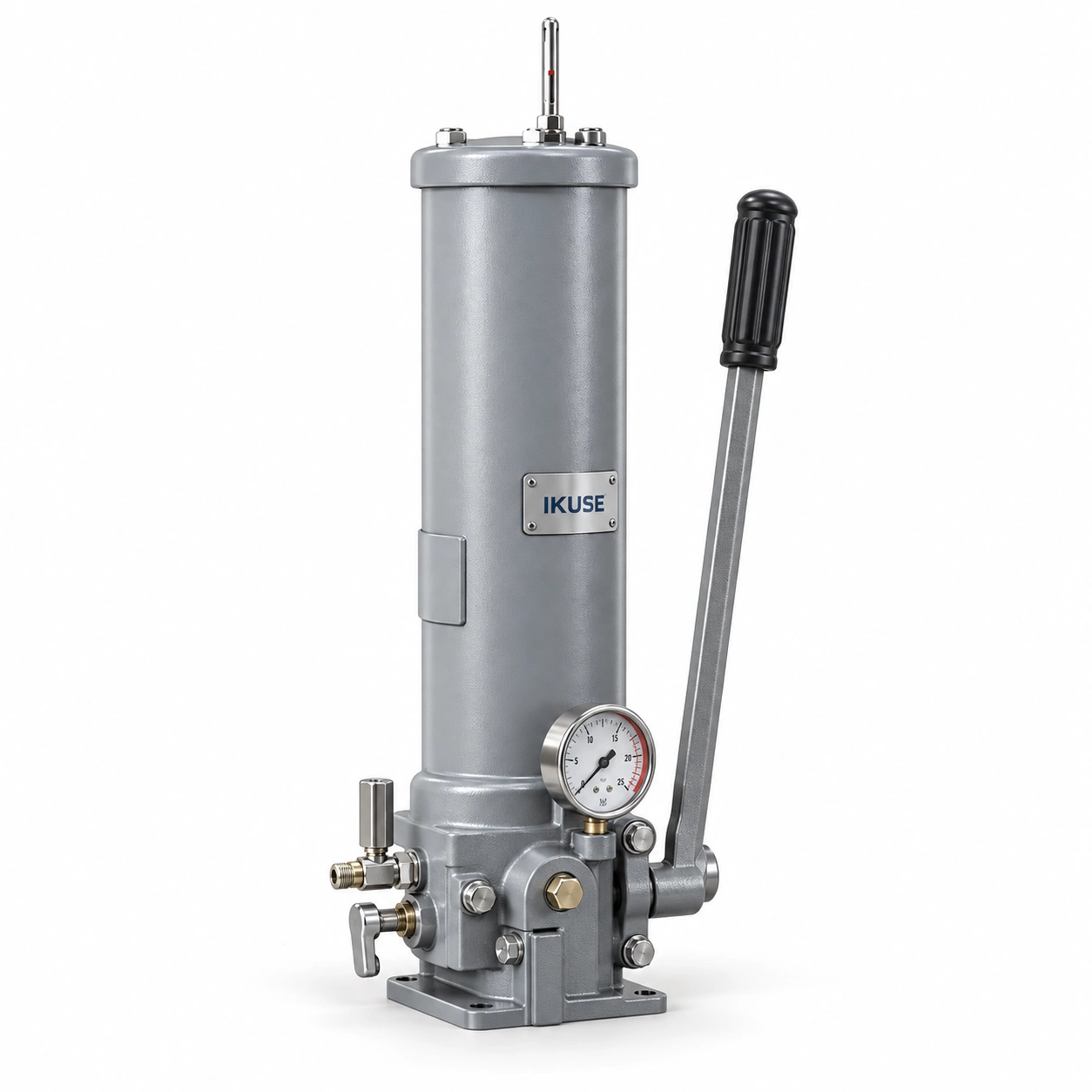

SRB-J：10 MPa、SRB-L：20 MPa。参照規格：JB/ZQ 4557-97。機械の盤やフレームに取り付け、複管式分配器で定量供給する小形ポンプです。通常 8 時間超の潤滑間隔、長さ 50 m 以下の DN15 配管、80 箇所以内に適用します。25 °C、150 g におけるちょう度 310-385 × 0.1 mm の NLGI 0-1 グリースを使用します。
構造・使用条件
手動ピニオンでラックピストンを往復させます。一方の室が逆止弁から吐出すると他方が膨張し、行程端で吸込口が開くとグリースを吸入します。両方向とも切替弁で選択した主管へ供給します。この SRB では切替ノブを完全に押し込むと主管 II、完全に引き出すと主管 I に供給します。
ノブを完全に押し込んでハンドルを操作します。圧力計の変動は分配器の作動を示し、上昇した圧力が安定すると全分配器の行程が完了しています。ノブを完全に引き出して主管 I でも繰り返します。主管 II に戻して圧力を解放し、ハンドルを直立させて次のサイクルに備えます。
油面表示棒と補給のための空間を確保し、垂直に取り付けます。屋外・厳しい環境ではカバーを設けます。空運転を避け、低油面時は手動または電動補給ポンプで指定口から速やかに補給してください。公称圧力を超えないでください。補給ストレーナを定期的に点検・清掃します。

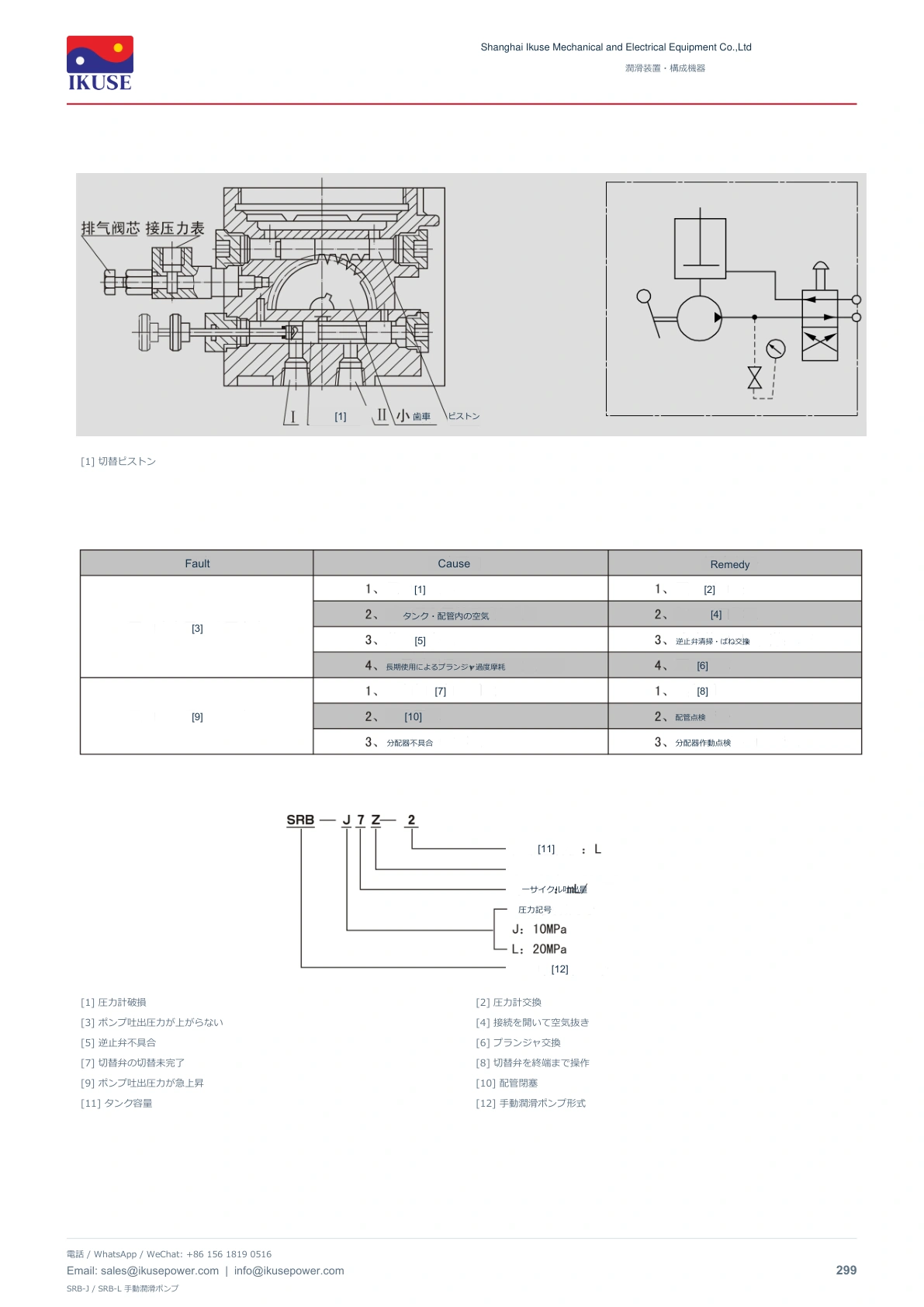

圧力が上がらない場合は、圧力計の交換、タンク・配管の空気抜き、不良逆止弁の清掃・ばね交換、摩耗ピストンの交換を行います。急上昇する場合は切替弁を終端まで操作し、配管閉塞と分配器作動を点検します。

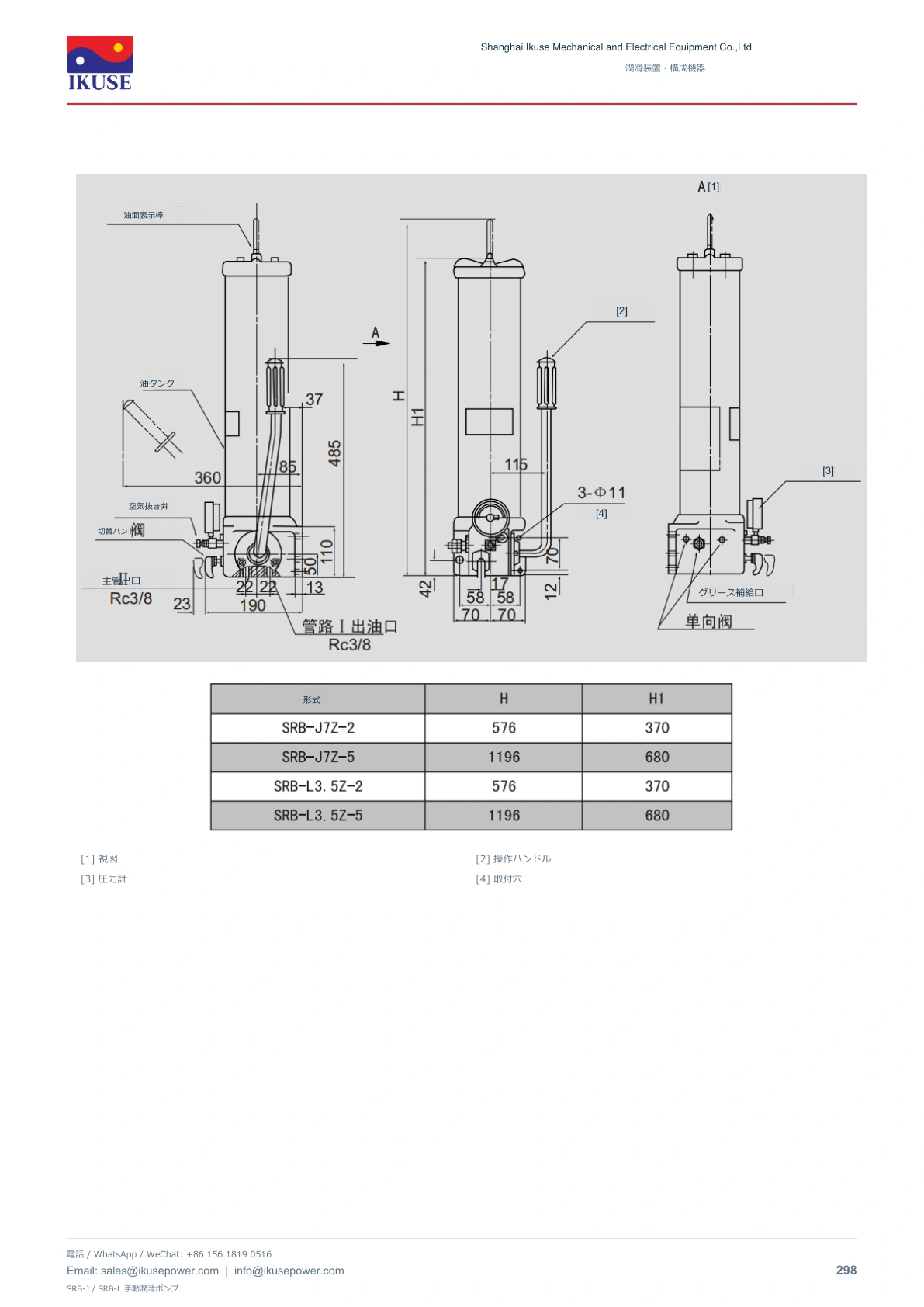

形式は圧力等級、一サイクル当たり吐出量（mL/cycle）、グリース用途、タンク容量（L）を表します。外形図表示：操作ハンドル、取付穴、油面表示棒、タンク、空気抜き弁、切替ハンドル、主管 II 出口、圧力計、グリース補給口。
ノブを完全に押し込んでハンドルを操作します。圧力計の変動は分配器の作動を示し、上昇した圧力が安定すると全分配器の行程が完了しています。ノブを完全に引き出して主管 I でも繰り返します。主管 II に戻して圧力を解放し、ハンドルを直立させて次のサイクルに備えます。
油面表示棒と補給のための空間を確保し、垂直に取り付けます。屋外・厳しい環境ではカバーを設けます。空運転を避け、低油面時は手動または電動補給ポンプで指定口から速やかに補給してください。公称圧力を超えないでください。補給ストレーナを定期的に点検・清掃します。
圧力が上がらない場合は、圧力計の交換、タンク・配管の空気抜き、不良逆止弁の清掃・ばね交換、摩耗ピストンの交換を行います。急上昇する場合は切替弁を終端まで操作し、配管閉塞と分配器作動を点検します。
形式は圧力等級、一サイクル当たり吐出量（mL/cycle）、グリース用途、タンク容量（L）を表します。外形図表示：操作ハンドル、取付穴、油面表示棒、タンク、空気抜き弁、切替ハンドル、主管 II 出口、圧力計、グリース補給口。
技術資料

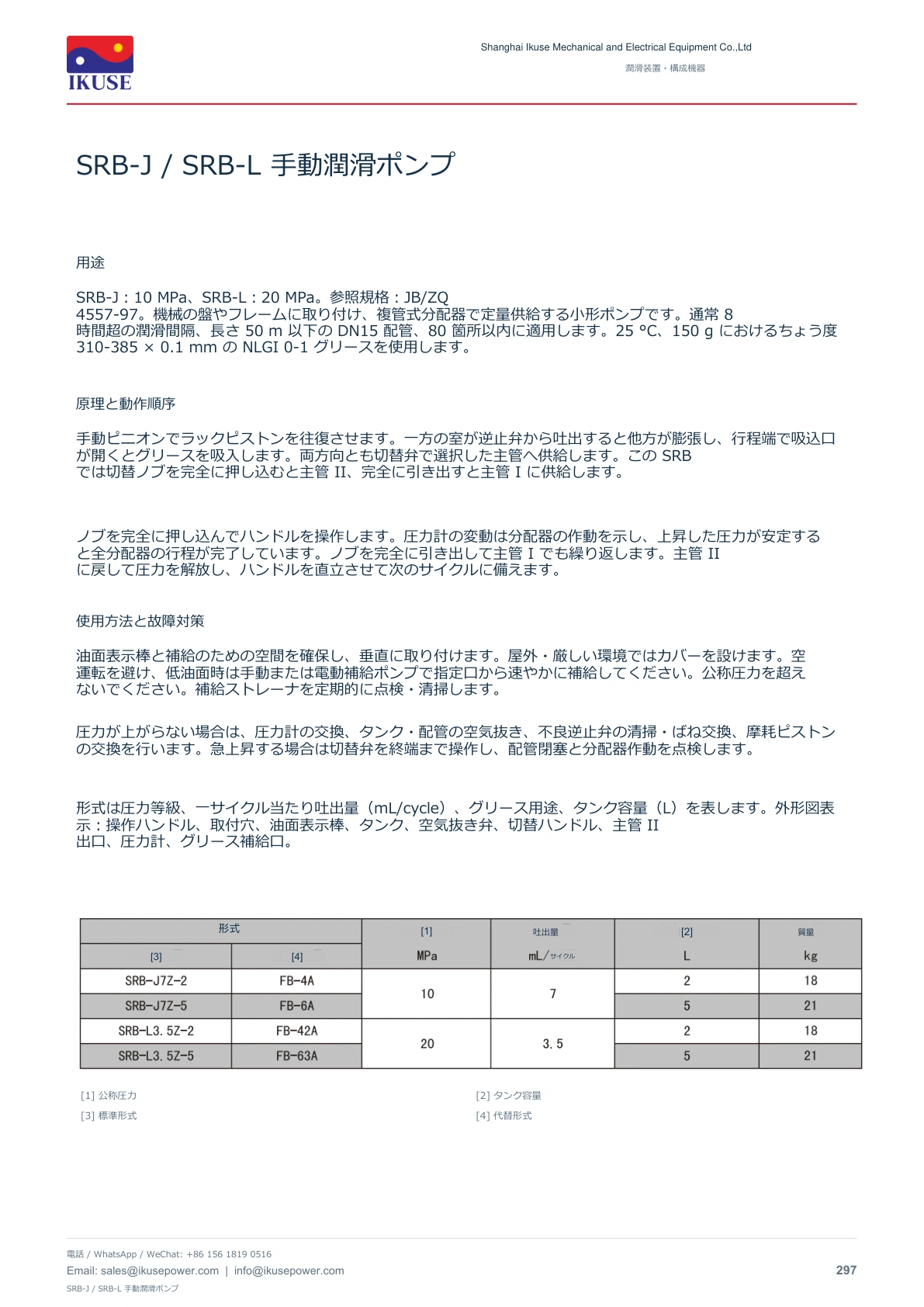

仕様、取付寸法、図面は下記の技術図表および添付 PDF を参照してください。選定形式と構成に対応する数値を使用し、注文前に接続、使用媒体、据付空間を確認してください。
