IKUSE 循環給油装置

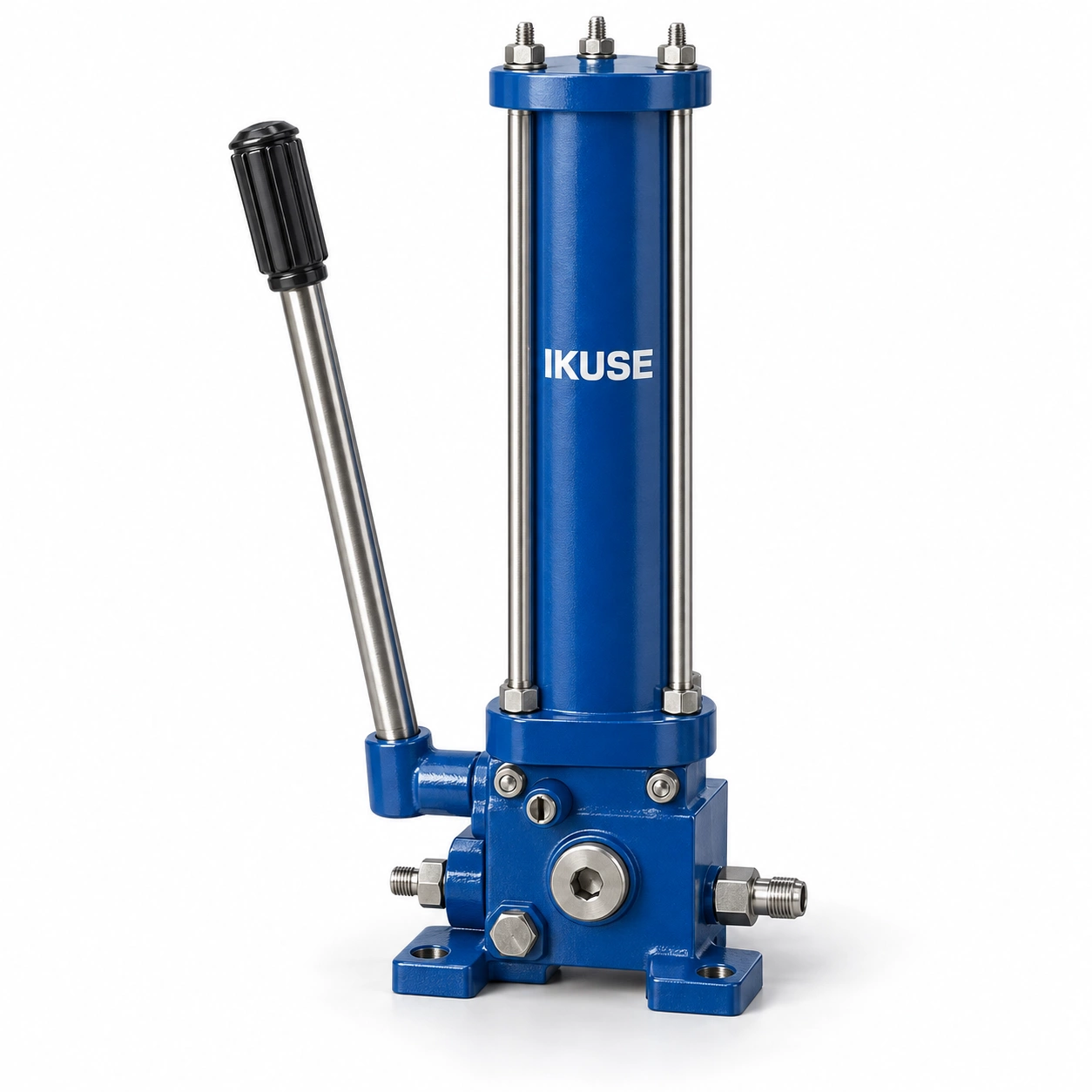

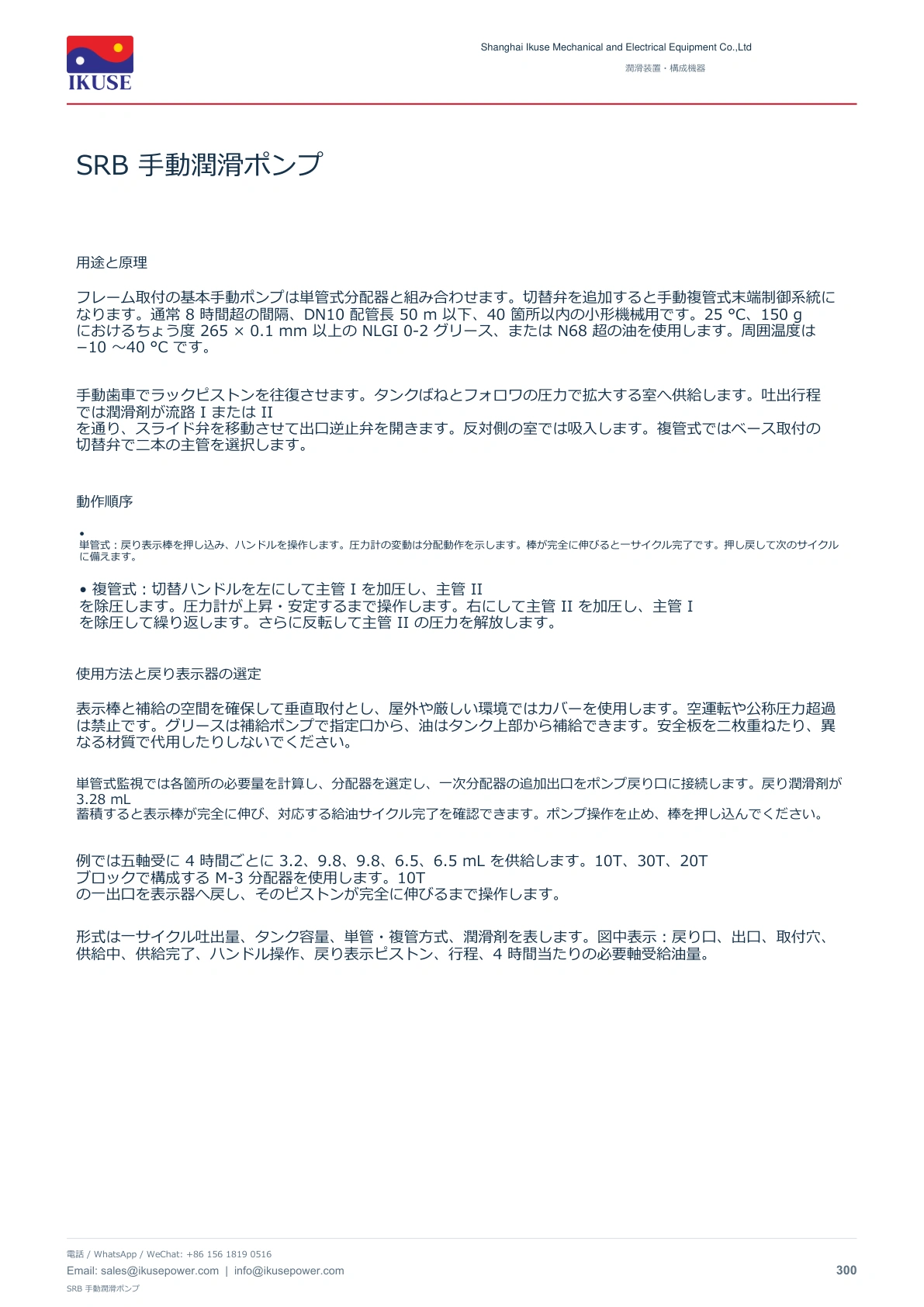

フレーム取付の基本手動ポンプは単管式分配器と組み合わせます。切替弁を追加すると手動複管式末端制御系統になります。通常 8 時間超の間隔、DN10 配管長 50 m 以下、40 箇所以内の小形機械用です。25 °C、150 g におけるちょう度 265 × 0.1 mm 以上の NLGI 0-2 グリース、または N68 超の油を使用します。周囲温度は −10 ～40 °C です。

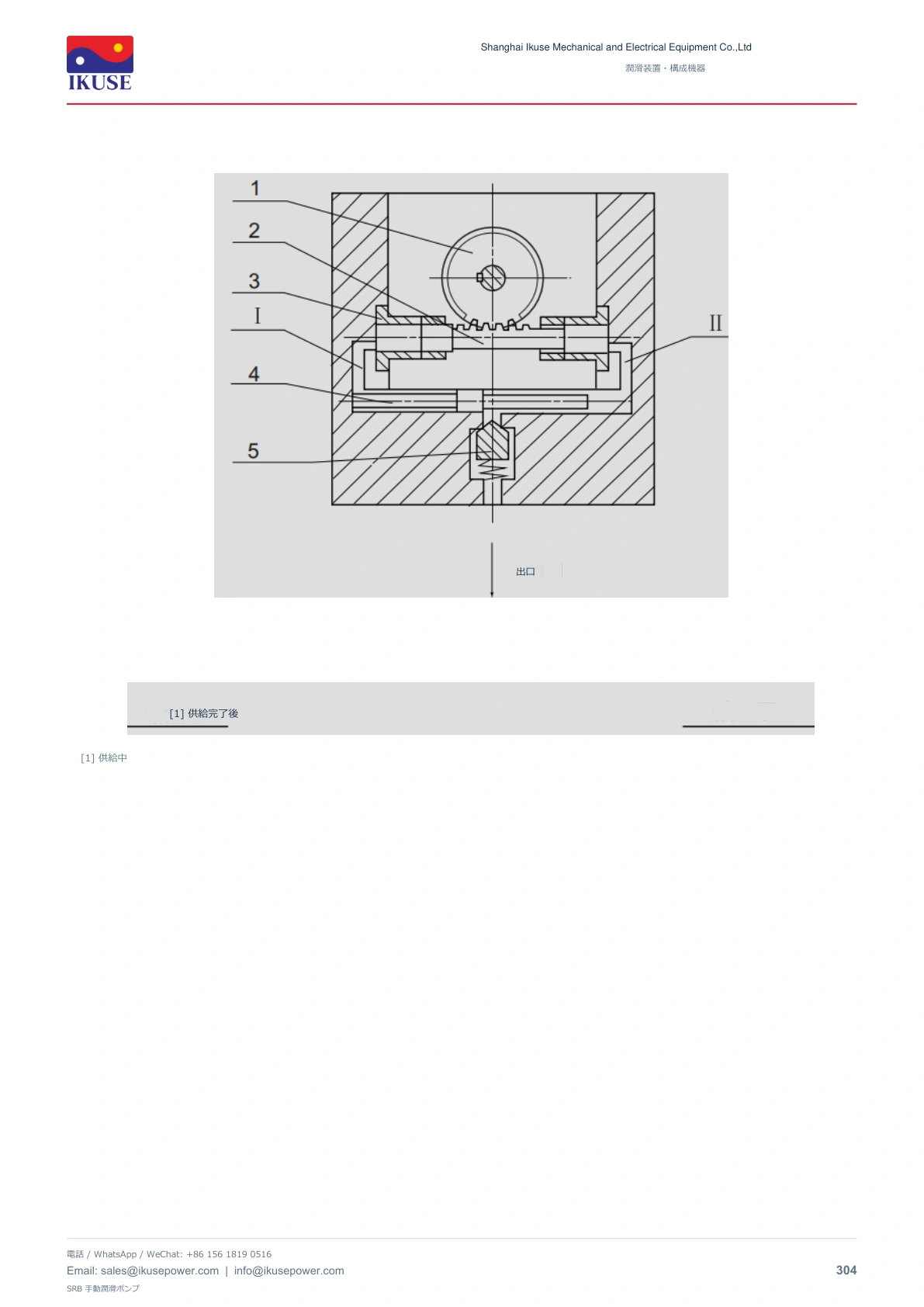

手動歯車でラックピストンを往復させます。タンクばねとフォロワの圧力で拡大する室へ供給します。吐出行程では潤滑剤が流路 I または II を通り、スライド弁を移動させて出口逆止弁を開きます。反対側の室では吸入します。複管式ではベース取付の切替弁で二本の主管を選択します。

• 単管式：戻り表示棒を押し込み、ハンドルを操作します。圧力計の変動は分配動作を示します。棒が完全に伸びると一サイクル完了です。押し戻して次のサイクルに備えます。

• 複管式：切替ハンドルを左にして主管 I を加圧し、主管 II を除圧します。圧力計が上昇・安定するまで操作します。右にして主管 II を加圧し、主管 I を除圧して繰り返します。さらに反転して主管 II の圧力を解放します。

表示棒と補給の空間を確保して垂直取付とし、屋外や厳しい環境ではカバーを使用します。空運転や公称圧力超過は禁止です。グリースは補給ポンプで指定口から、油はタンク上部から補給できます。安全板を二枚重ねたり、異なる材質で代用したりしないでください。

単管式監視では各箇所の必要量を計算し、分配器を選定し、一次分配器の追加出口をポンプ戻り口に接続します。戻り潤滑剤が 3.28 mL 蓄積すると表示棒が完全に伸び、対応する給油サイクル完了を確認できます。ポンプ操作を止め、棒を押し込んでください。

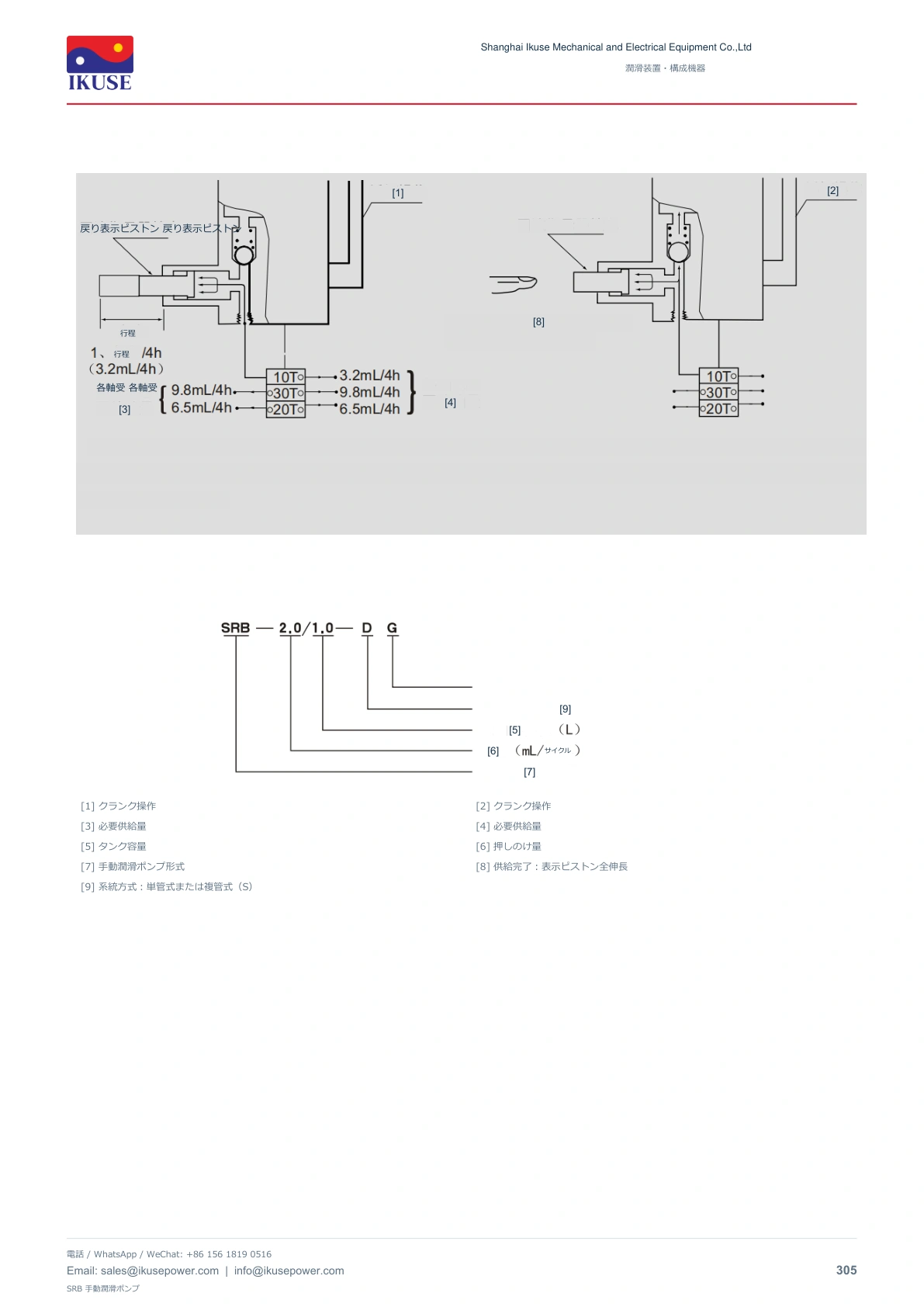

例では五軸受に 4 時間ごとに 3.2、9.8、9.8、6.5、6.5 mL を供給します。10T、30T、20T ブロックで構成する M-3 分配器を使用します。10T の一出口を表示器へ戻し、そのピストンが完全に伸びるまで操作します。

形式は一サイクル吐出量、タンク容量、単管・複管方式、潤滑剤を表します。図中表示：戻り口、出口、取付穴、供給中、供給完了、ハンドル操作、戻り表示ピストン、行程、4 時間当たりの必要軸受給油量。

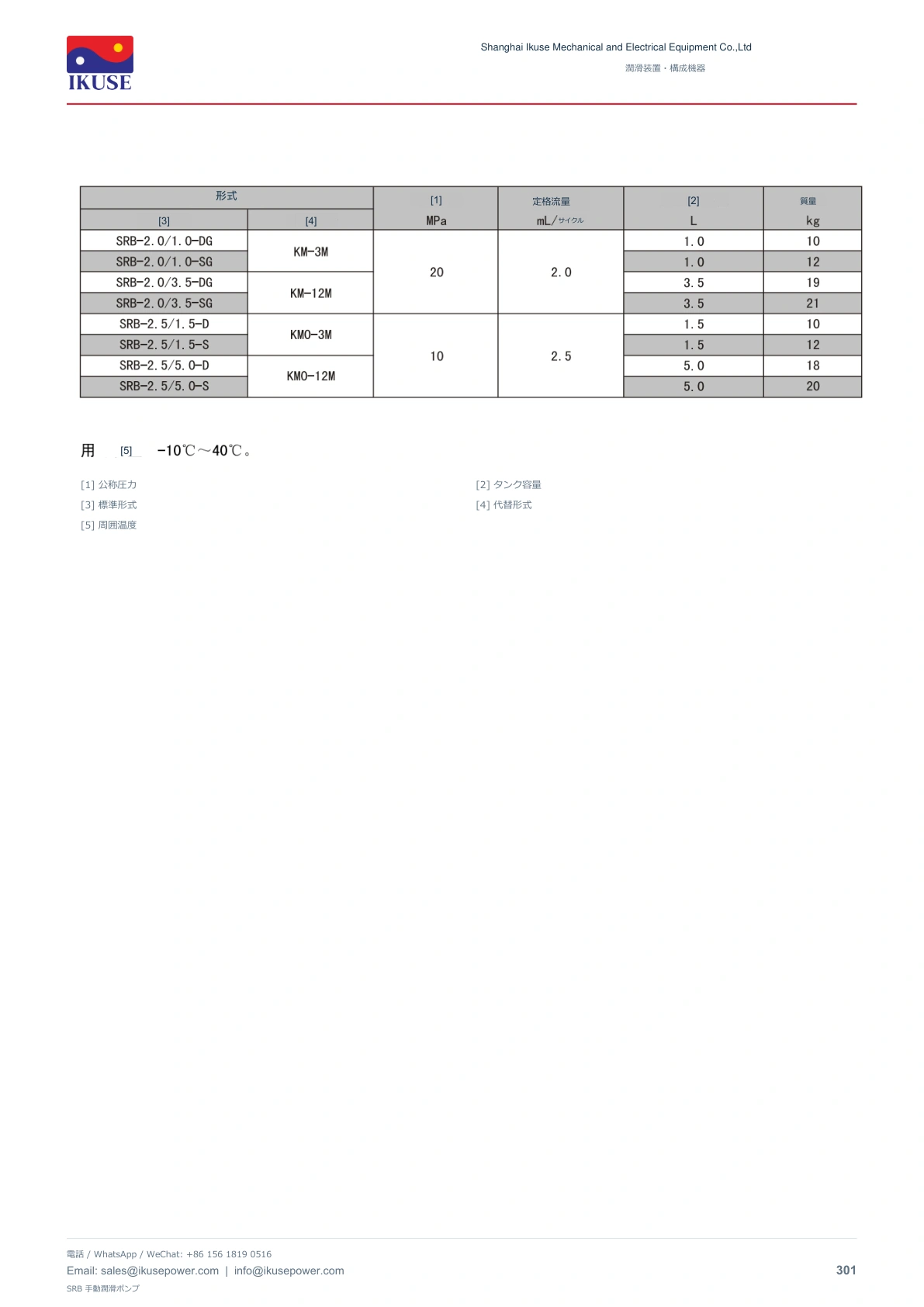

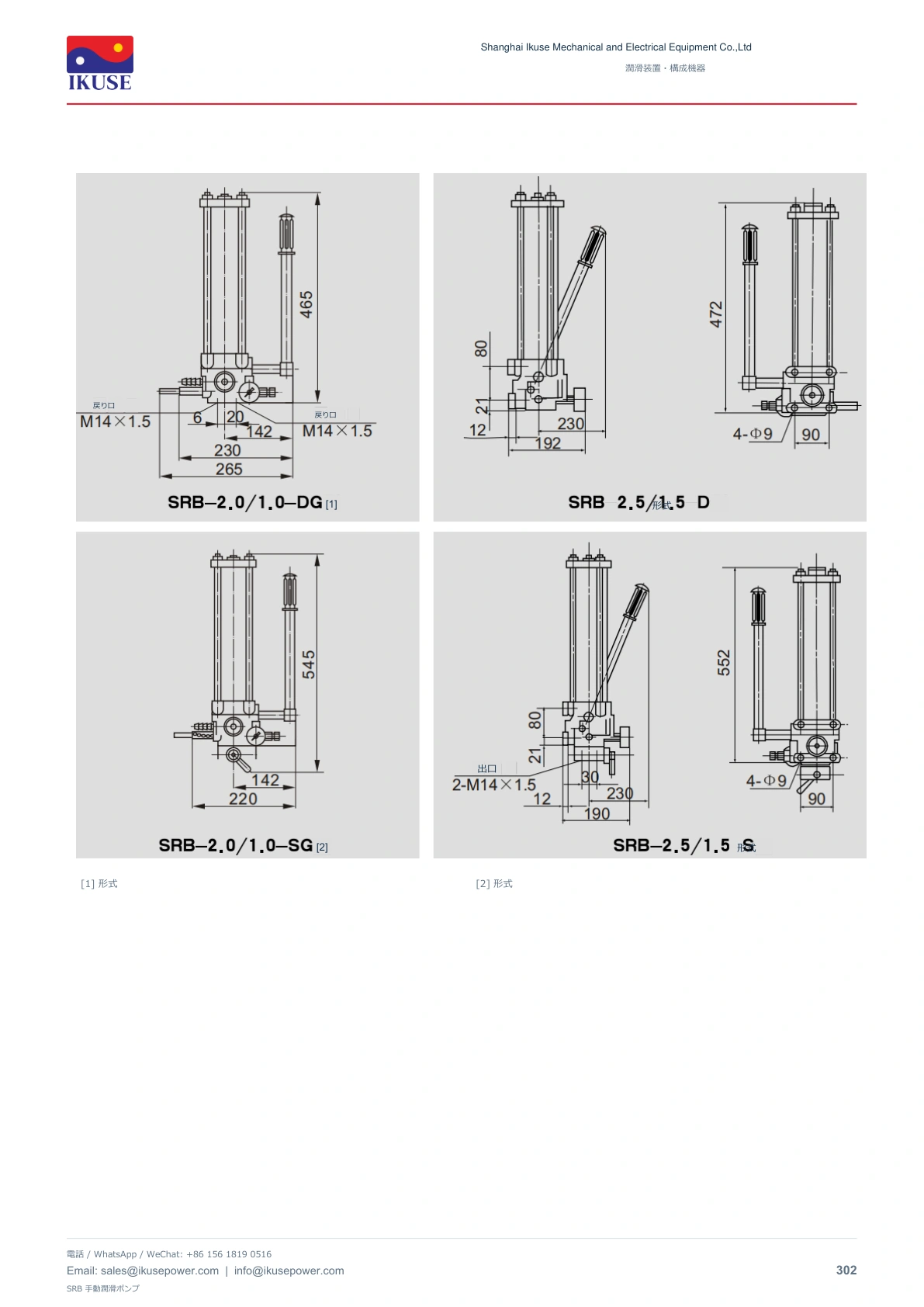

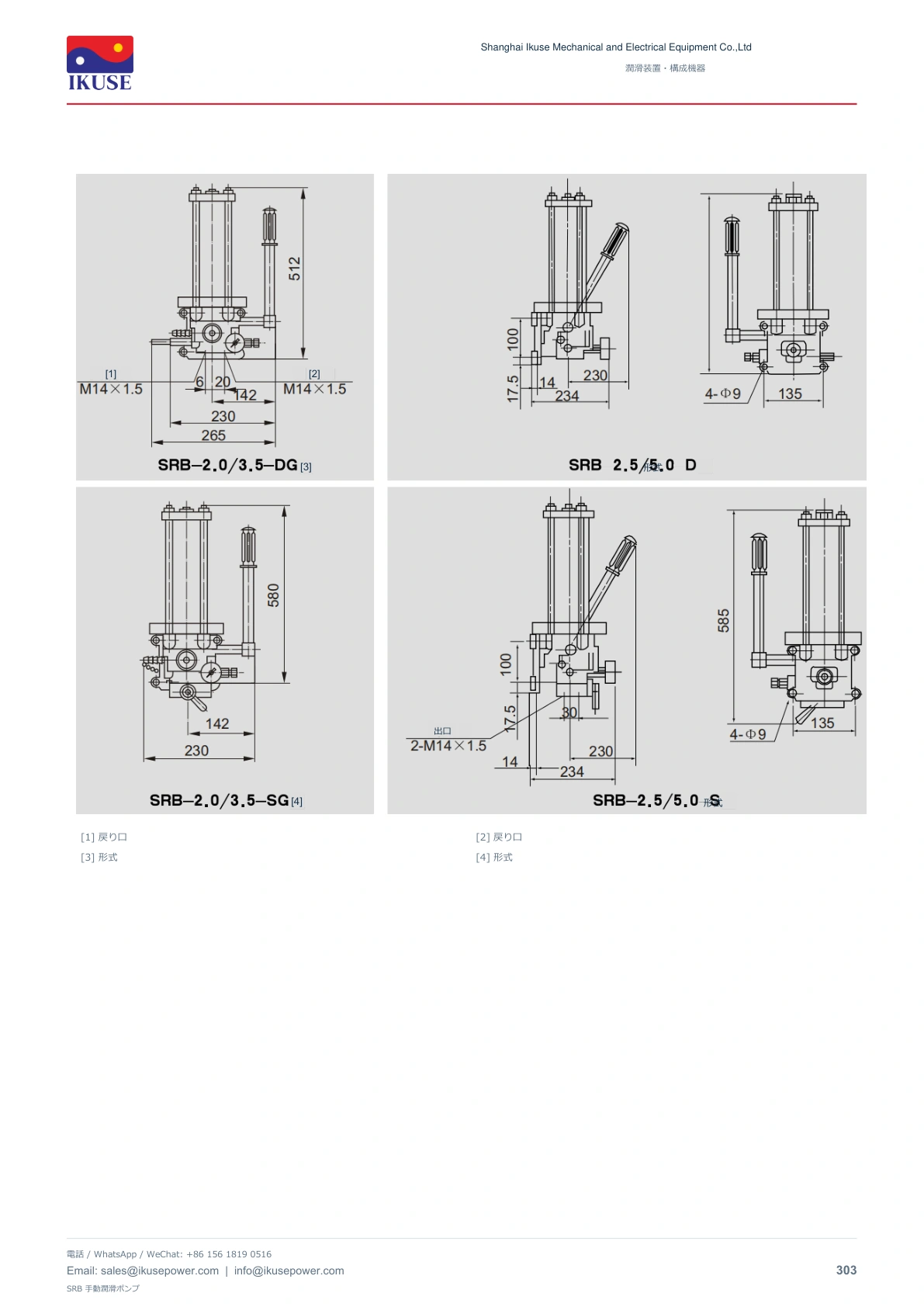

仕様、取付寸法、図面は下記の技術図表および添付 PDF を参照してください。選定形式と構成に対応する数値を使用し、注文前に接続、使用媒体、据付空間を確認してください。
