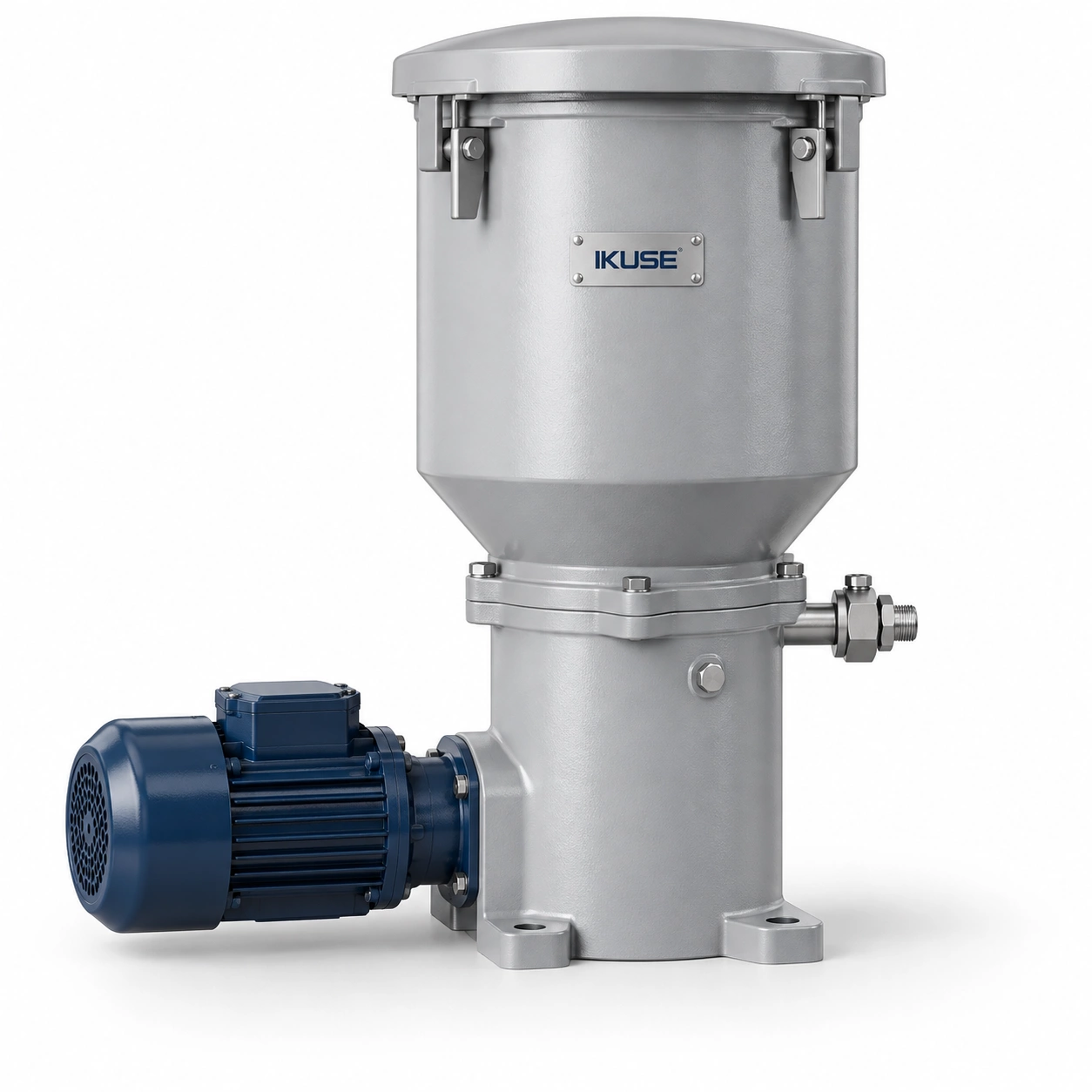

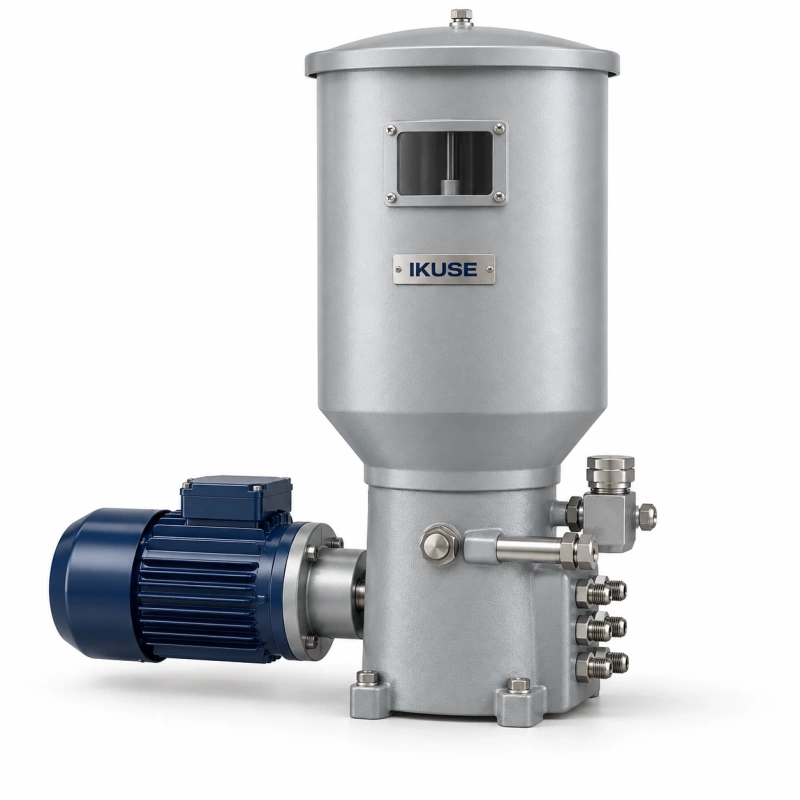

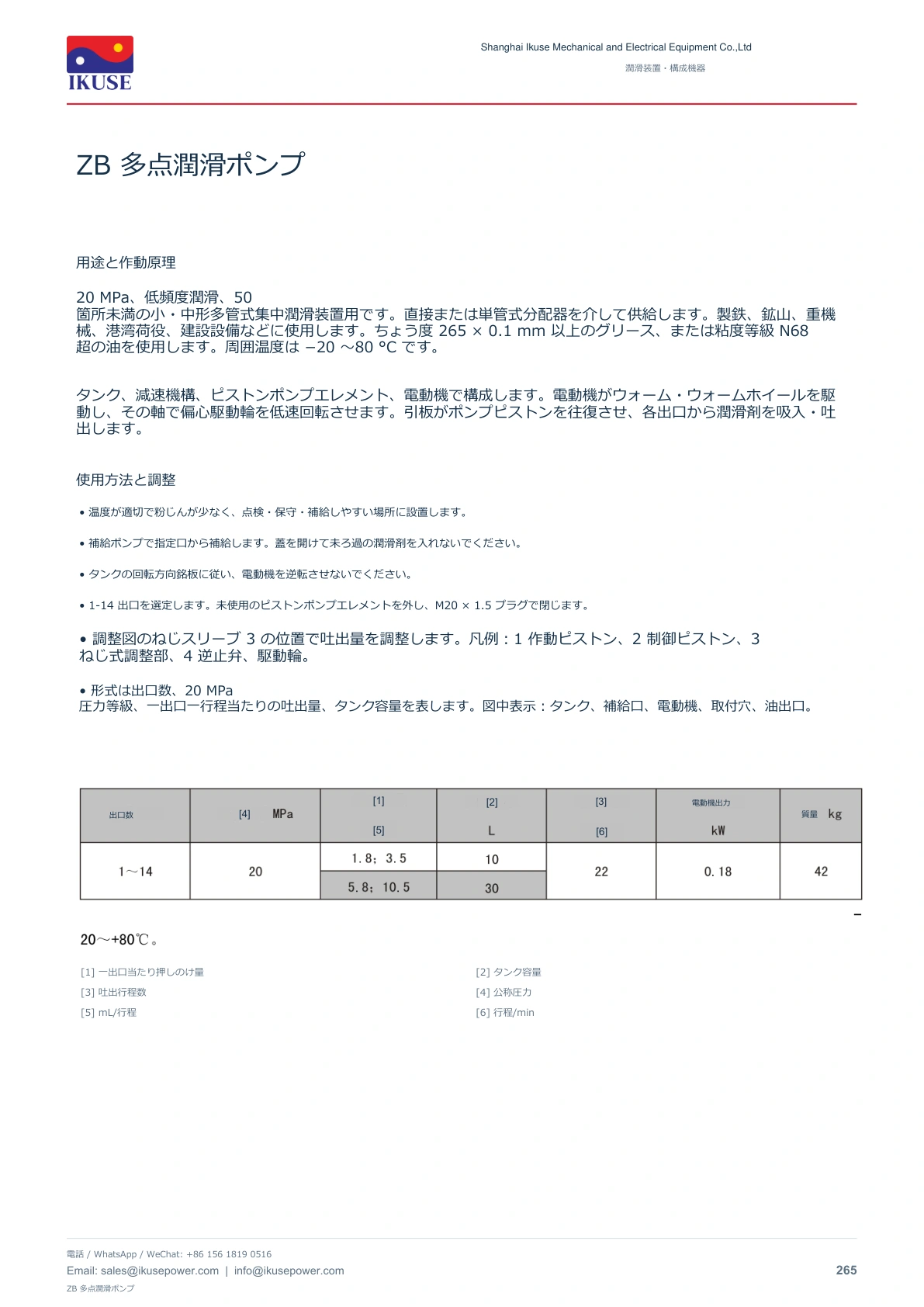

製品概要
20 MPa、低頻度潤滑、50 箇所未満の小・中形多管式集中潤滑装置用です。直接または単管式分配器を介して供給します。製鉄、鉱山、重機械、港湾荷役、建設設備などに使用します。ちょう度 265 × 0.1 mm 以上のグリース、または粘度等級 N68 超の油を使用します。周囲温度は −20 ～80 °C です。
構造・使用条件
タンク、減速機構、ピストンポンプエレメント、電動機で構成します。電動機がウォーム・ウォームホイールを駆動し、その軸で偏心駆動輪を低速回転させます。引板がポンプピストンを往復させ、各出口から潤滑剤を吸入・吐出します。
• 温度が適切で粉じんが少なく、点検・保守・補給しやすい場所に設置します。
• 1-14 出口を選定します。未使用のピストンポンプエレメントを外し、M20 × 1.5 プラグで閉じます。

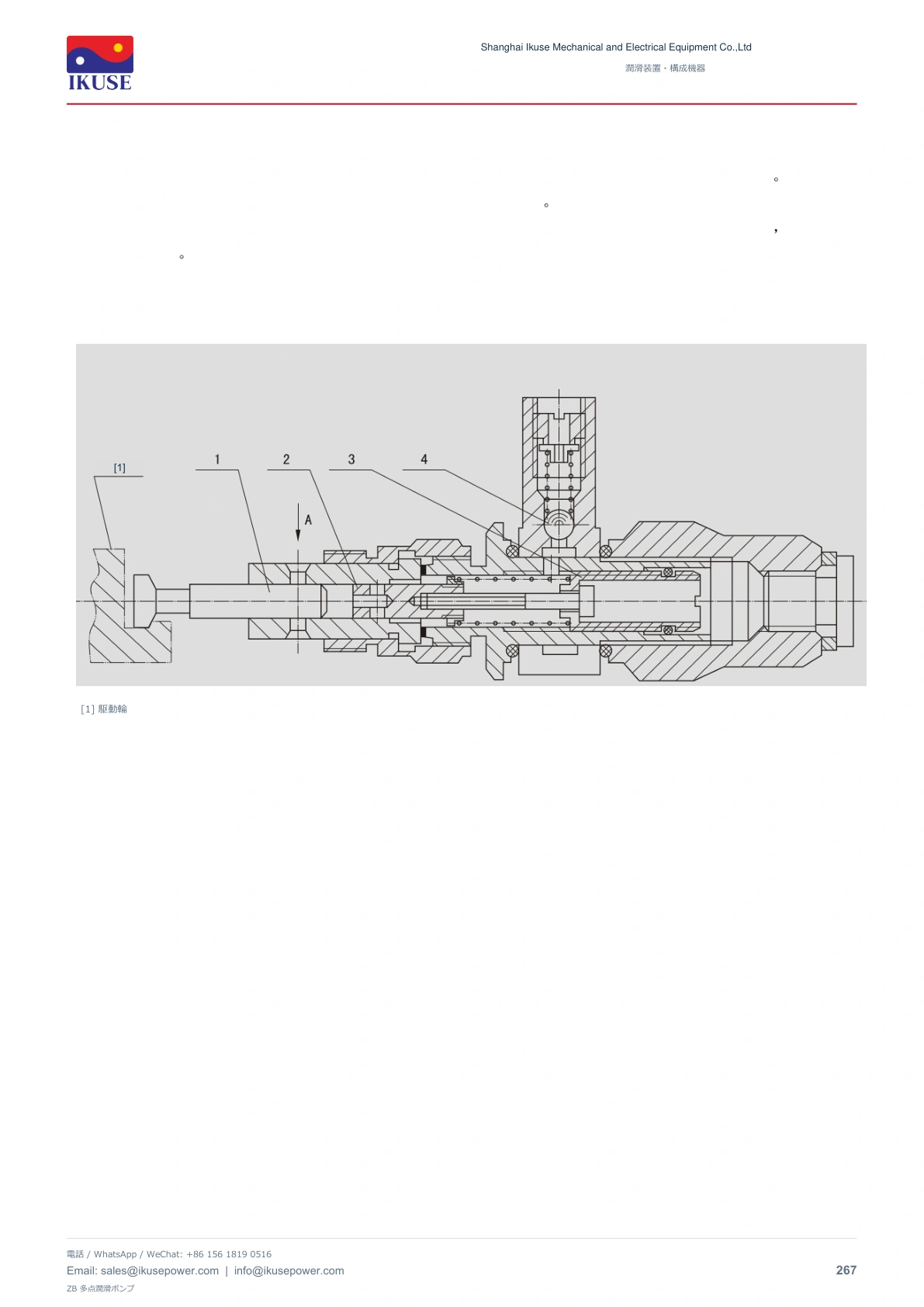

• 調整図のねじスリーブ 3 の位置で吐出量を調整します。凡例：1 作動ピストン、2 制御ピストン、3 ねじ式調整部、4 逆止弁、駆動輪。

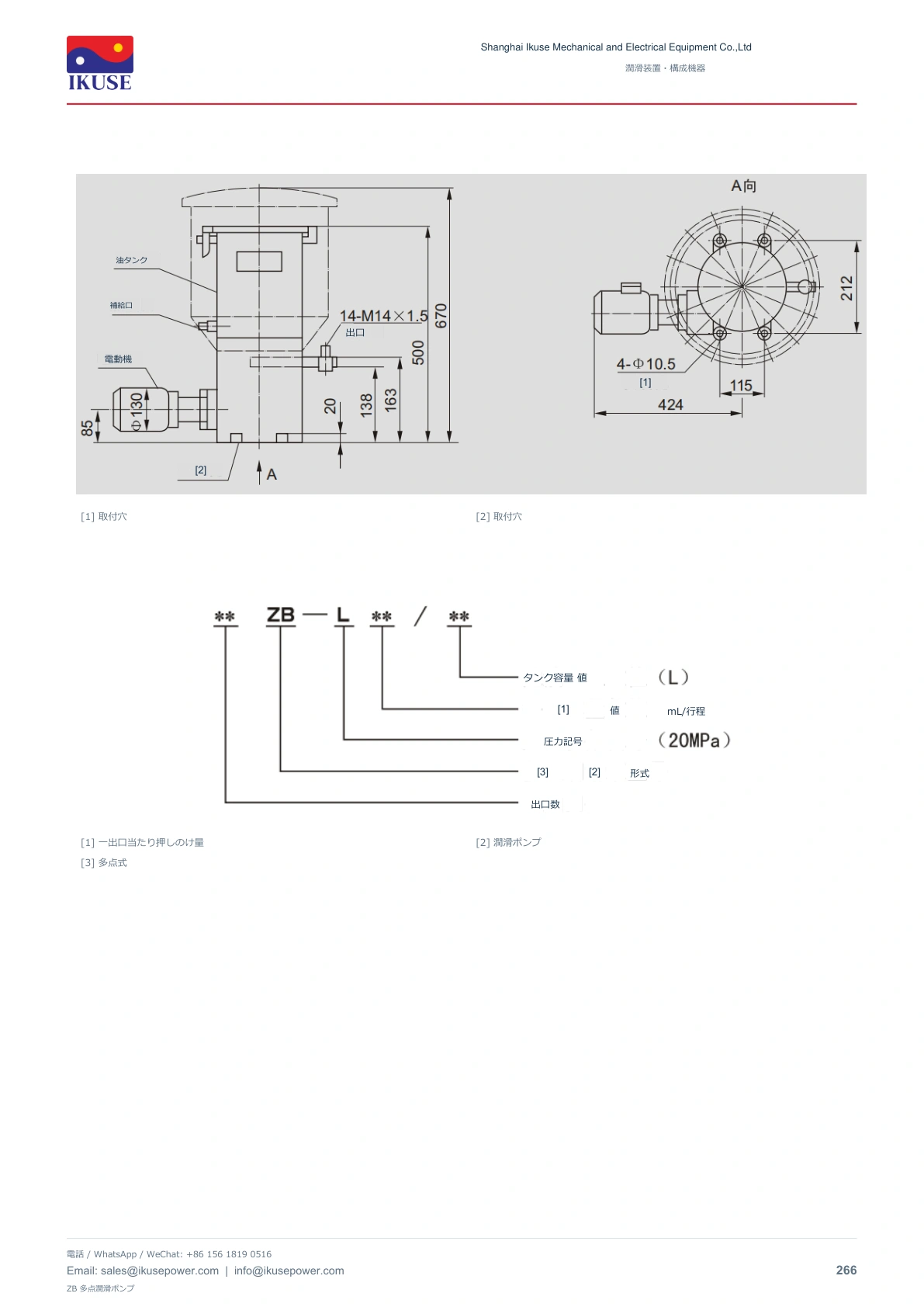

• 形式は出口数、20 MPa 圧力等級、一出口一行程当たりの吐出量、タンク容量を表します。図中表示：タンク、補給口、電動機、取付穴、油出口。
• 温度が適切で粉じんが少なく、点検・保守・補給しやすい場所に設置します。
• 1-14 出口を選定します。未使用のピストンポンプエレメントを外し、M20 × 1.5 プラグで閉じます。
• 調整図のねじスリーブ 3 の位置で吐出量を調整します。凡例：1 作動ピストン、2 制御ピストン、3 ねじ式調整部、4 逆止弁、駆動輪。
• 形式は出口数、20 MPa 圧力等級、一出口一行程当たりの吐出量、タンク容量を表します。図中表示：タンク、補給口、電動機、取付穴、油出口。
技術資料
仕様、取付寸法、図面は下記の技術図表および添付 PDF を参照してください。選定形式と構成に対応する数値を使用し、注文前に接続、使用媒体、据付空間を確認してください。
