IKUSE 循環給油装置

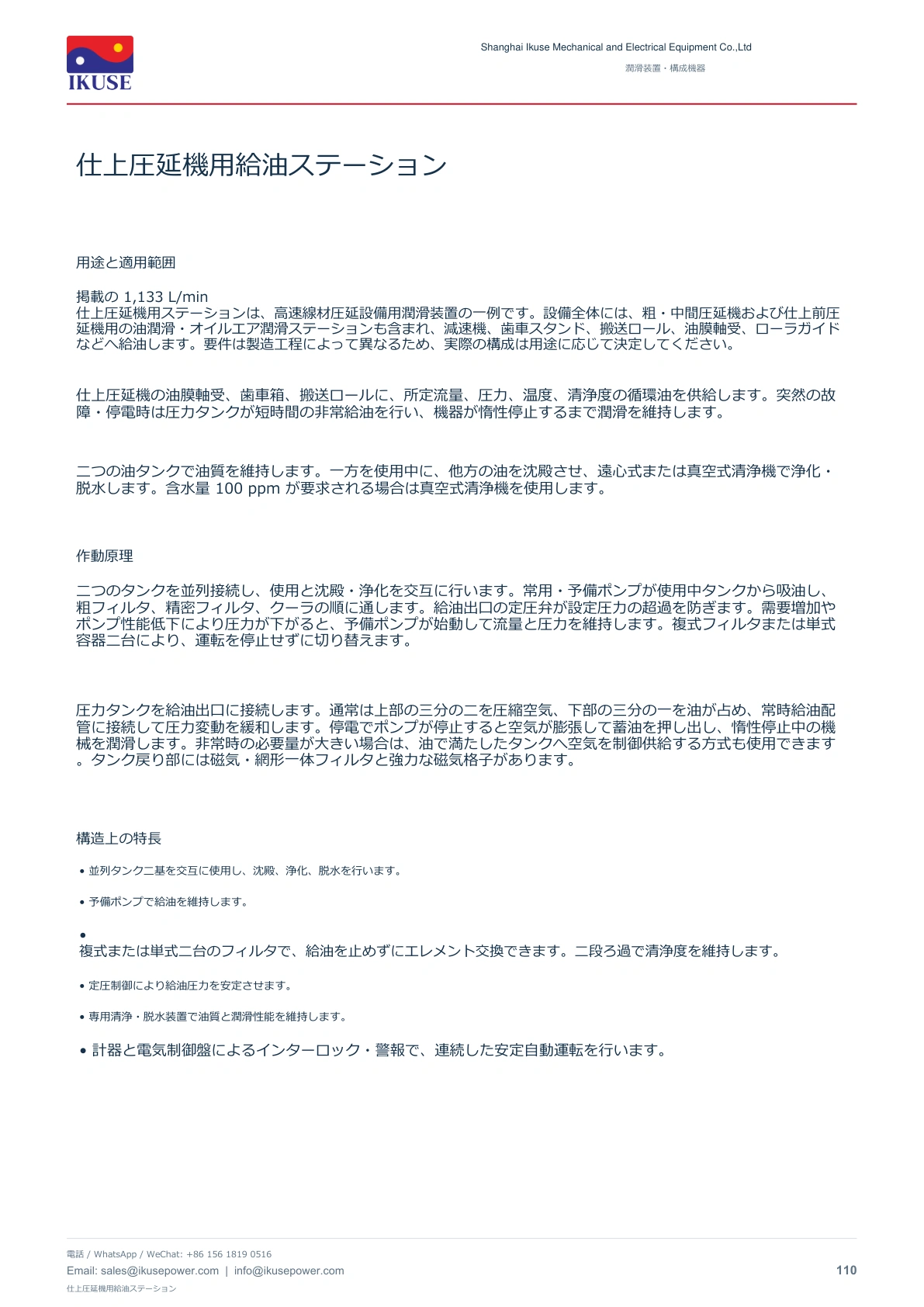

掲載の 1,133 L/min 仕上圧延機用ステーションは、高速線材圧延設備用潤滑装置の一例です。設備全体には、粗・中間圧延機および仕上前圧延機用の油潤滑・オイルエア潤滑ステーションも含まれ、減速機、歯車スタンド、搬送ロール、油膜軸受、ローラガイドなどへ給油します。要件は製造工程によって異なるため、実際の構成は用途に応じて決定してください。

仕上圧延機の油膜軸受、歯車箱、搬送ロールに、所定流量、圧力、温度、清浄度の循環油を供給します。突然の故障・停電時は圧力タンクが短時間の非常給油を行い、機器が惰性停止するまで潤滑を維持します。

二つの油タンクで油質を維持します。一方を使用中に、他方の油を沈殿させ、遠心式または真空式清浄機で浄化・脱水します。含水量 100 ppm が要求される場合は真空式清浄機を使用します。

二つのタンクを並列接続し、使用と沈殿・浄化を交互に行います。常用・予備ポンプが使用中タンクから吸油し、粗フィルタ、精密フィルタ、クーラの順に通します。給油出口の定圧弁が設定圧力の超過を防ぎます。需要増加やポンプ性能低下により圧力が下がると、予備ポンプが始動して流量と圧力を維持します。複式フィルタまたは単式容器二台により、運転を停止せずに切り替えます。

圧力タンクを給油出口に接続します。通常は上部の三分の二を圧縮空気、下部の三分の一を油が占め、常時給油配管に接続して圧力変動を緩和します。停電でポンプが停止すると空気が膨張して蓄油を押し出し、惰性停止中の機械を潤滑します。非常時の必要量が大きい場合は、油で満たしたタンクへ空気を制御供給する方式も使用できます。タンク戻り部には磁気・網形一体フィルタと強力な磁気格子があります。

• 複式または単式二台のフィルタで、給油を止めずにエレメント交換できます。二段ろ過で清浄度を維持します。

• 計器と電気制御盤によるインターロック・警報で、連続した安定自動運転を行います。

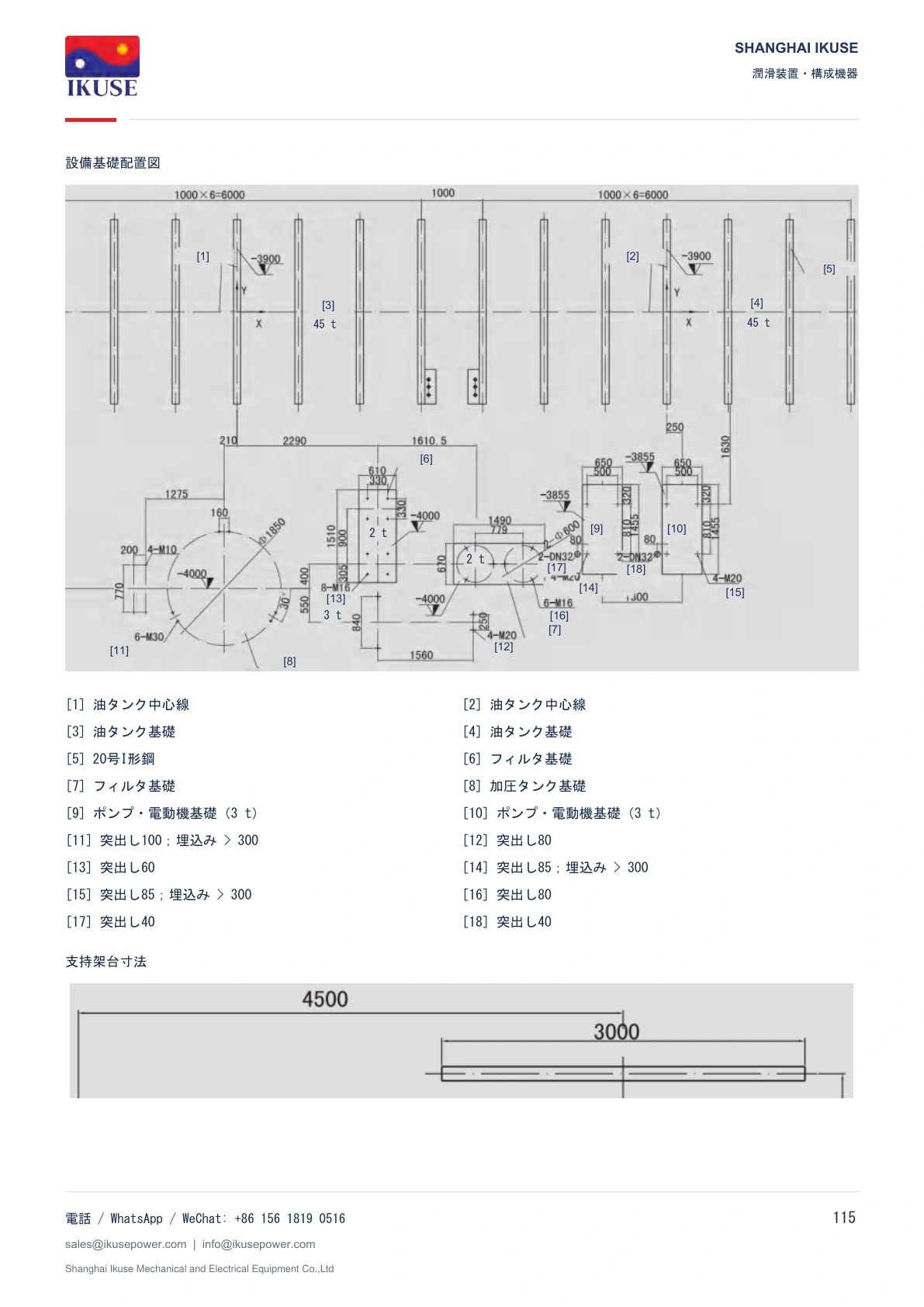

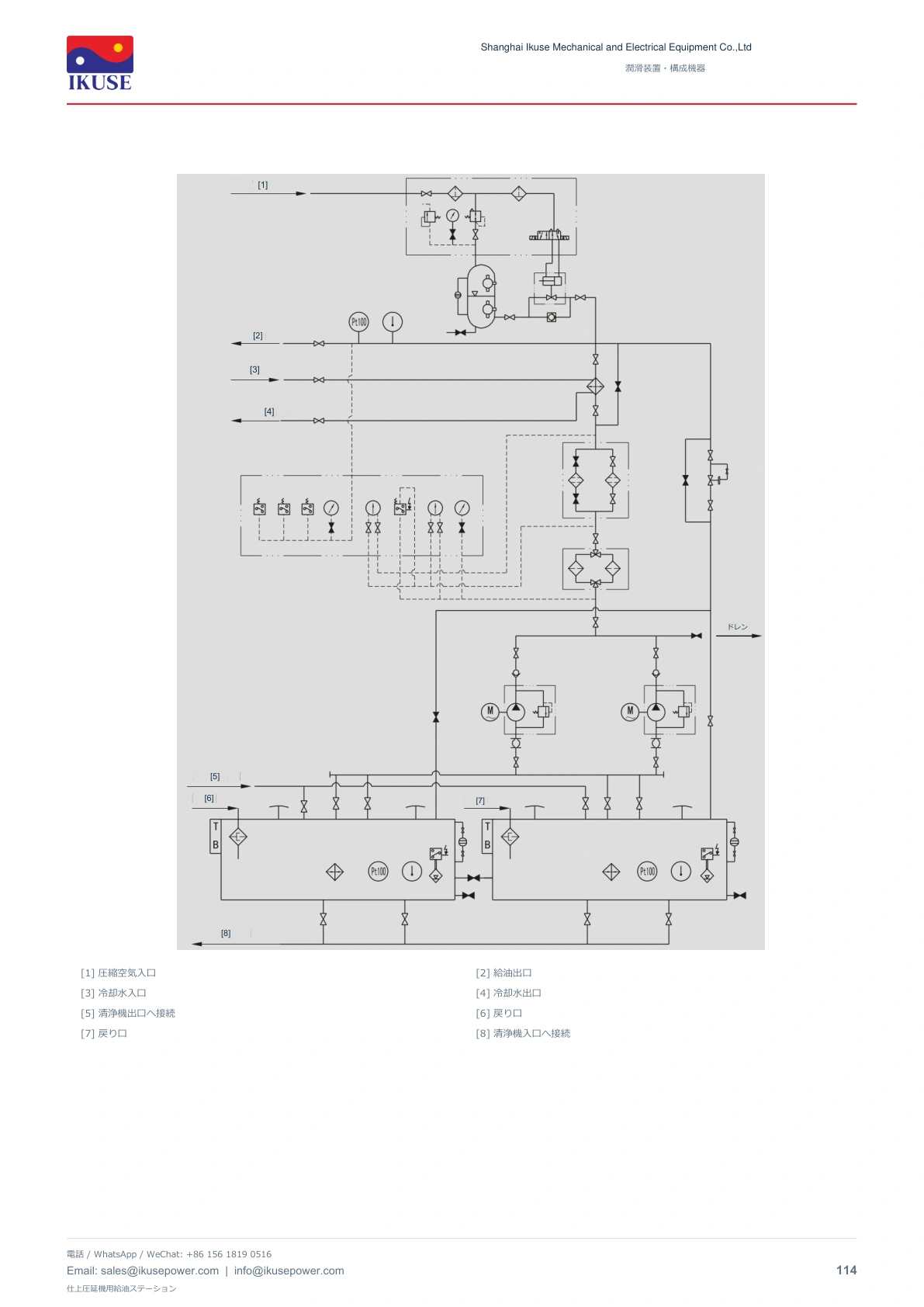

外形図には遠心式・真空式清浄機を示していません。実際の要件に応じて選定してください。系統図には圧縮空気入口、給油口、冷却水入口・出口、清浄機出口・入口接続、戻り口、ドレン口を示します。別途、装置基礎図を添付します。

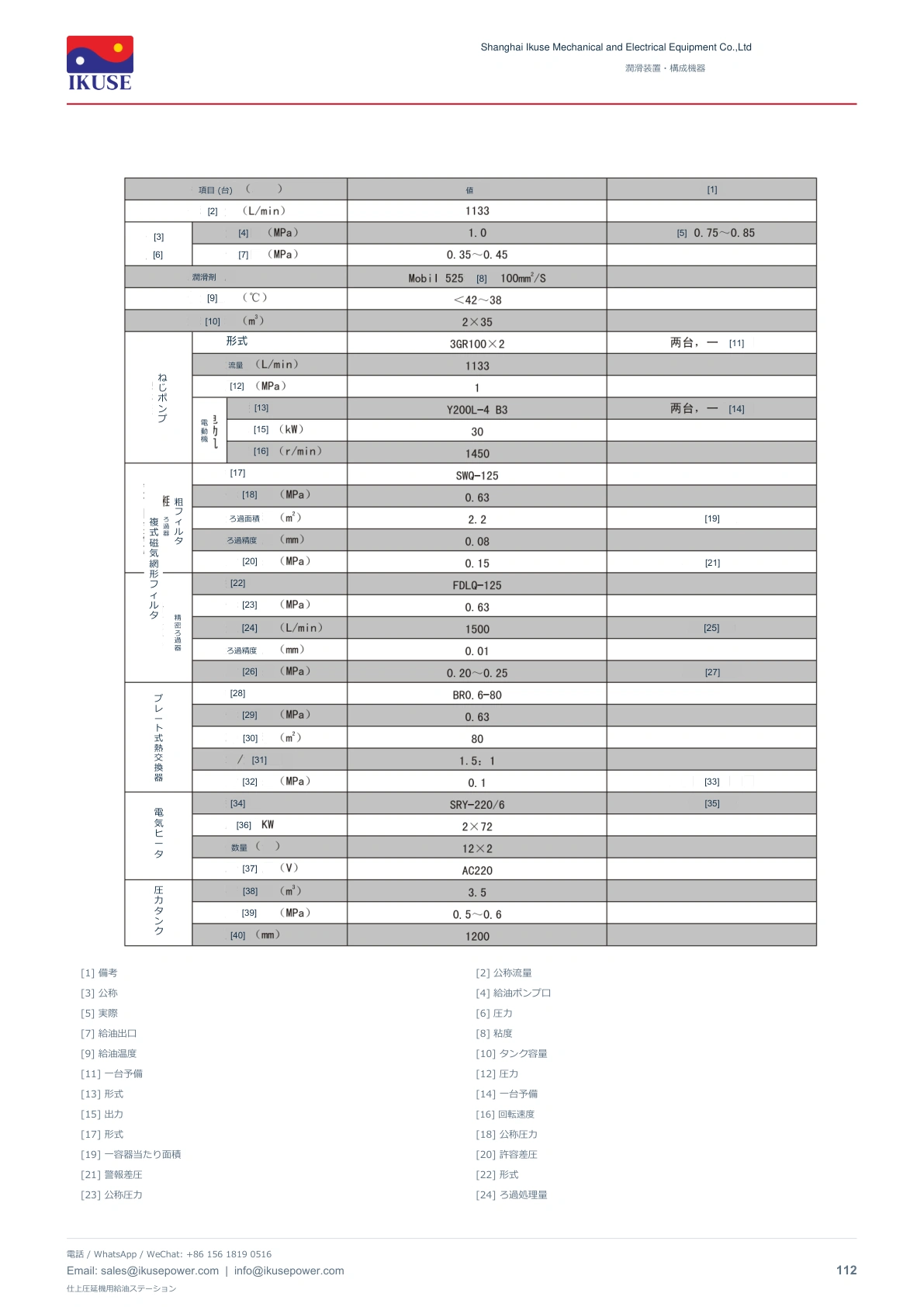

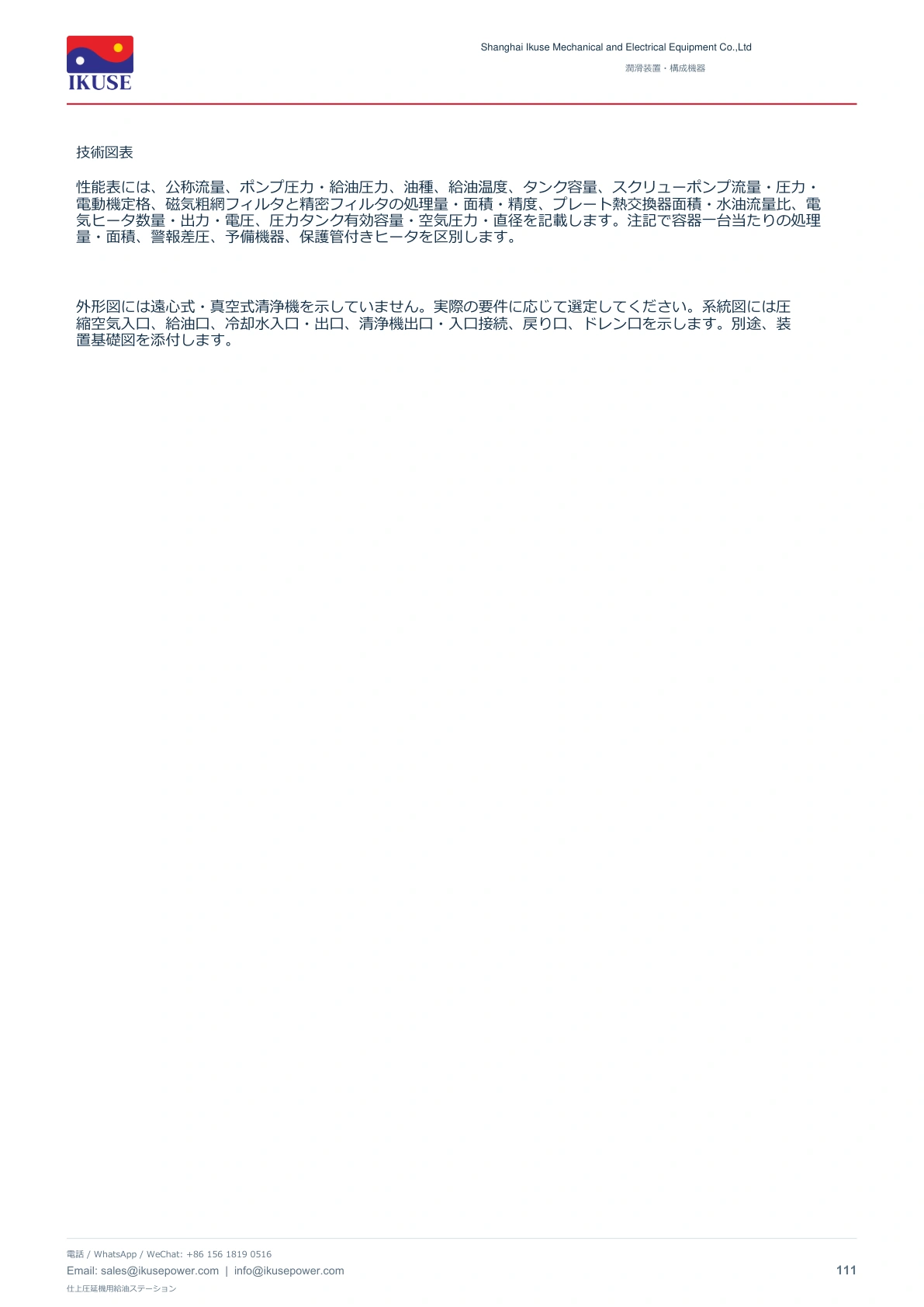

仕様、取付寸法、図面は下記の技術図表および添付 PDF を参照してください。選定形式と構成に対応する数値を使用し、注文前に接続、使用媒体、据付空間を確認してください。
