IKUSE 循環給油装置

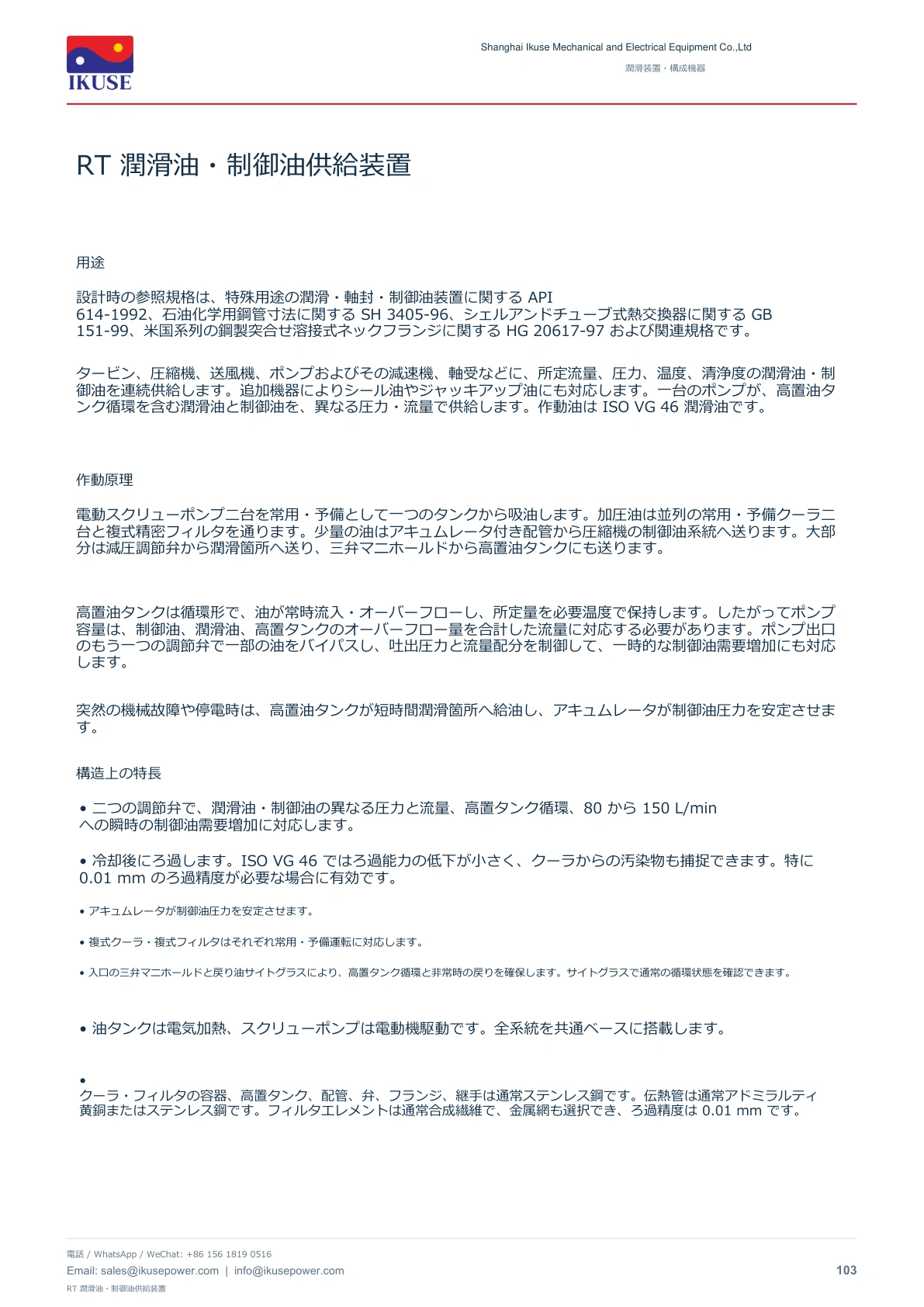

タービン、圧縮機、送風機、ポンプおよびその減速機、軸受などに、所定流量、圧力、温度、清浄度の潤滑油・制御油を連続供給します。追加機器によりシール油やジャッキアップ油にも対応します。一台のポンプが、高置油タンク循環を含む潤滑油と制御油を、異なる圧力・流量で供給します。作動油は ISO VG 46 潤滑油です。

設計時の参照規格は、特殊用途の潤滑・軸封・制御油装置に関する API 614-1992、石油化学用鋼管寸法に関する SH 3405-96、シェルアンドチューブ式熱交換器に関する GB 151-99、米国系列の鋼製突合せ溶接式ネックフランジに関する HG 20617-97 および関連規格です。

電動スクリューポンプ二台を常用・予備として一つのタンクから吸油します。加圧油は並列の常用・予備クーラ二台と複式精密フィルタを通ります。少量の油はアキュムレータ付き配管から圧縮機の制御油系統へ送ります。大部分は減圧調節弁から潤滑箇所へ送り、三弁マニホールドから高置油タンクにも送ります。

高置油タンクは循環形で、油が常時流入・オーバーフローし、所定量を必要温度で保持します。したがってポンプ容量は、制御油、潤滑油、高置タンクのオーバーフロー量を合計した流量に対応する必要があります。ポンプ出口のもう一つの調節弁で一部の油をバイパスし、吐出圧力と流量配分を制御して、一時的な制御油需要増加にも対応します。

突然の機械故障や停電時は、高置油タンクが短時間潤滑箇所へ給油し、アキュムレータが制御油圧力を安定させます。

• 二つの調節弁で、潤滑油・制御油の異なる圧力と流量、高置タンク循環、80 から 150 L/min への瞬時の制御油需要増加に対応します。

• 冷却後にろ過します。ISO VG 46 ではろ過能力の低下が小さく、クーラからの汚染物も捕捉できます。特に 0.01 mm のろ過精度が必要な場合に有効です。

• 入口の三弁マニホールドと戻り油サイトグラスにより、高置タンク循環と非常時の戻りを確保します。サイトグラスで通常の循環状態を確認できます。

• 油タンクは電気加熱、スクリューポンプは電動機駆動です。全系統を共通ベースに搭載します。

• クーラ・フィルタの容器、高置タンク、配管、弁、フランジ、継手は通常ステンレス鋼です。伝熱管は通常アドミラルティ黄銅またはステンレス鋼です。フィルタエレメントは通常合成繊維で、金属網も選択でき、ろ過精度は 0.01 mm です。

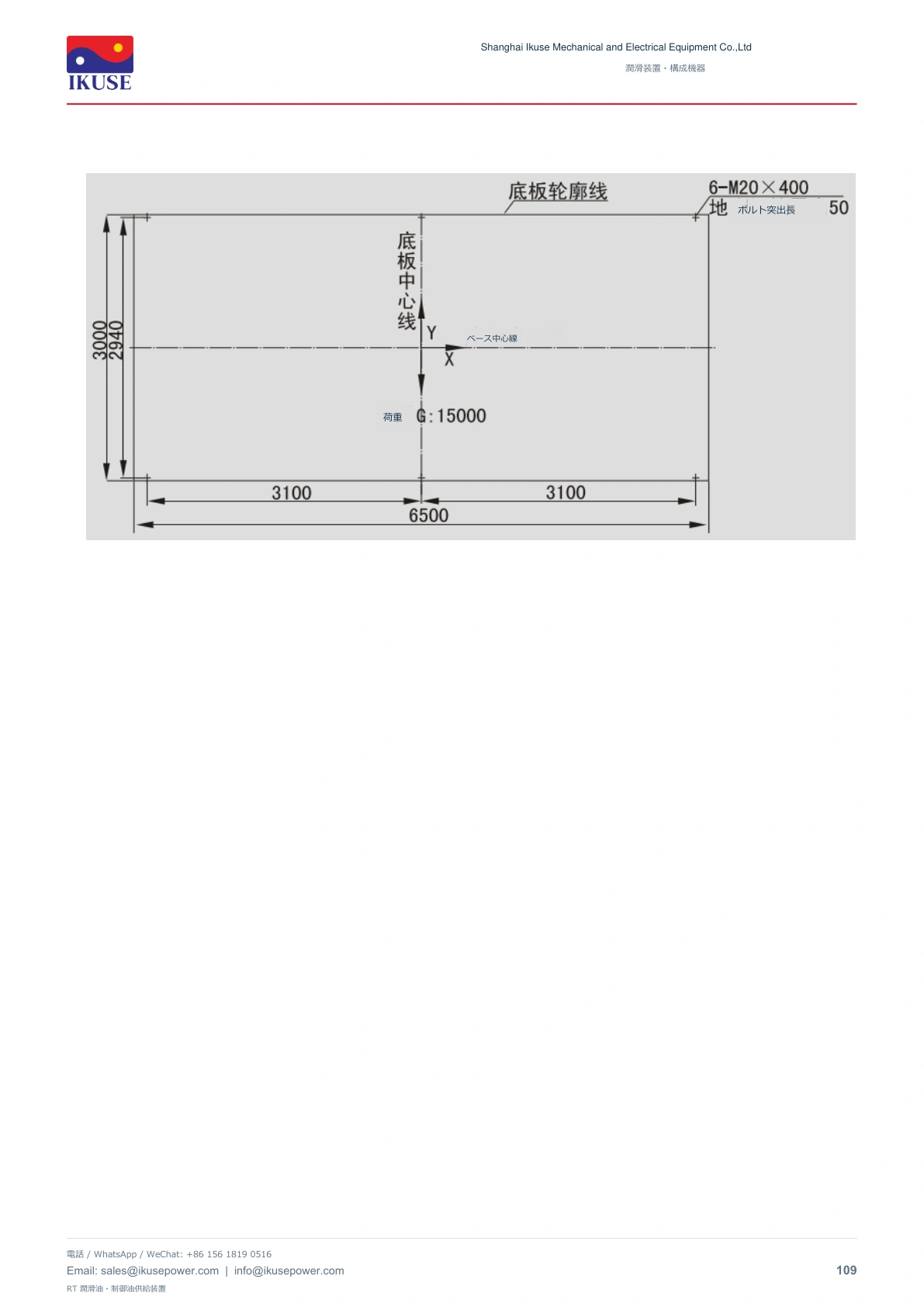

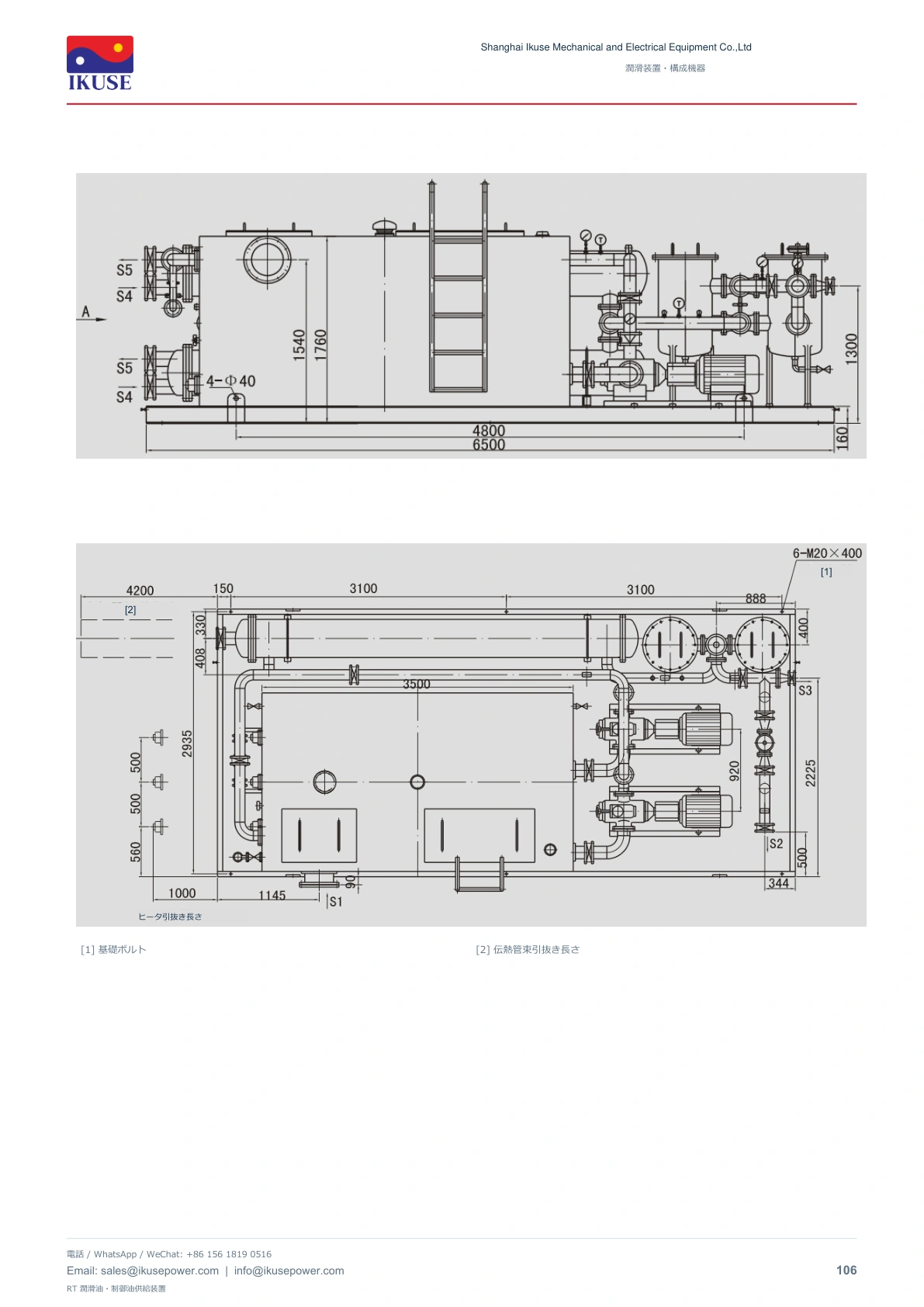

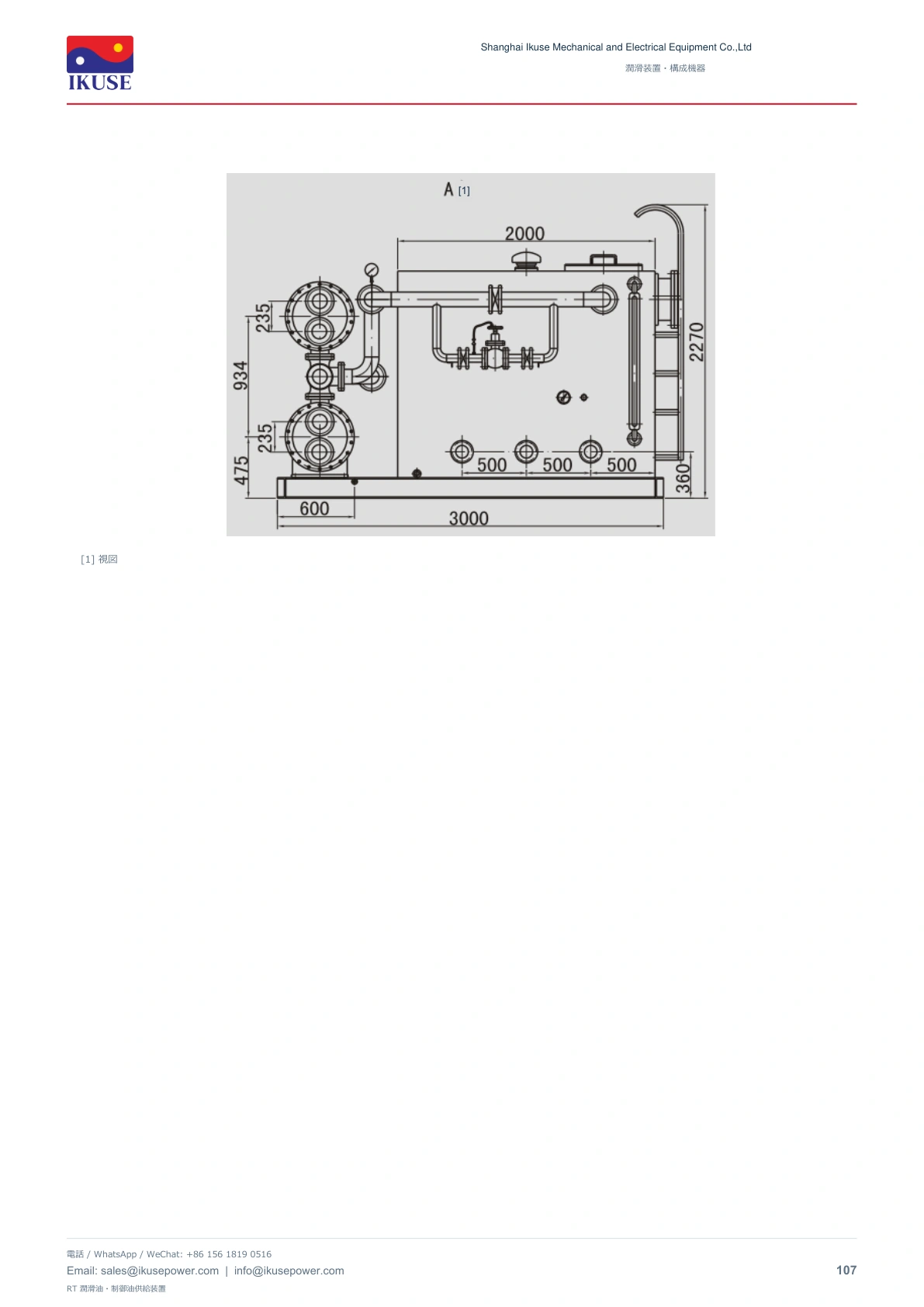

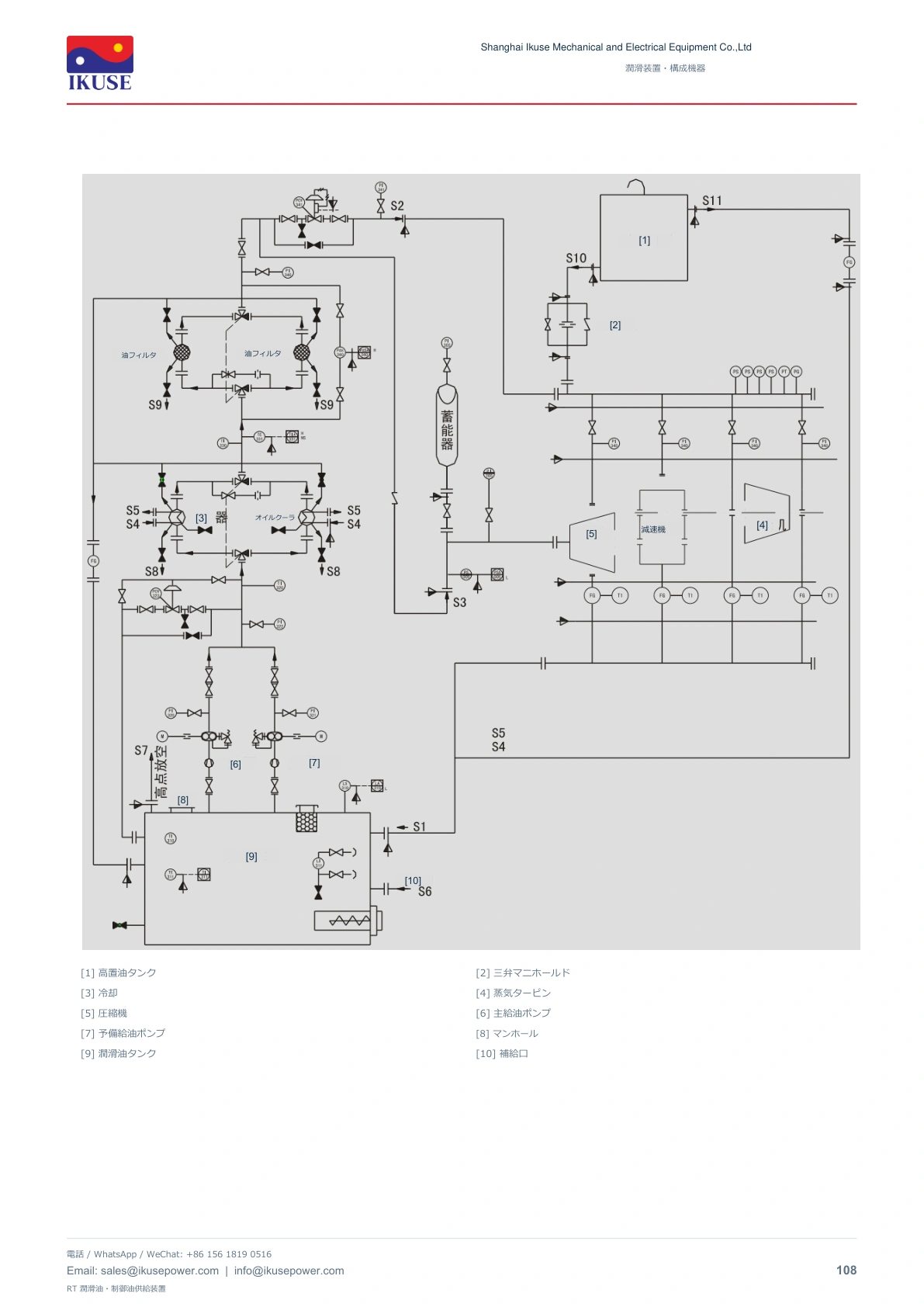

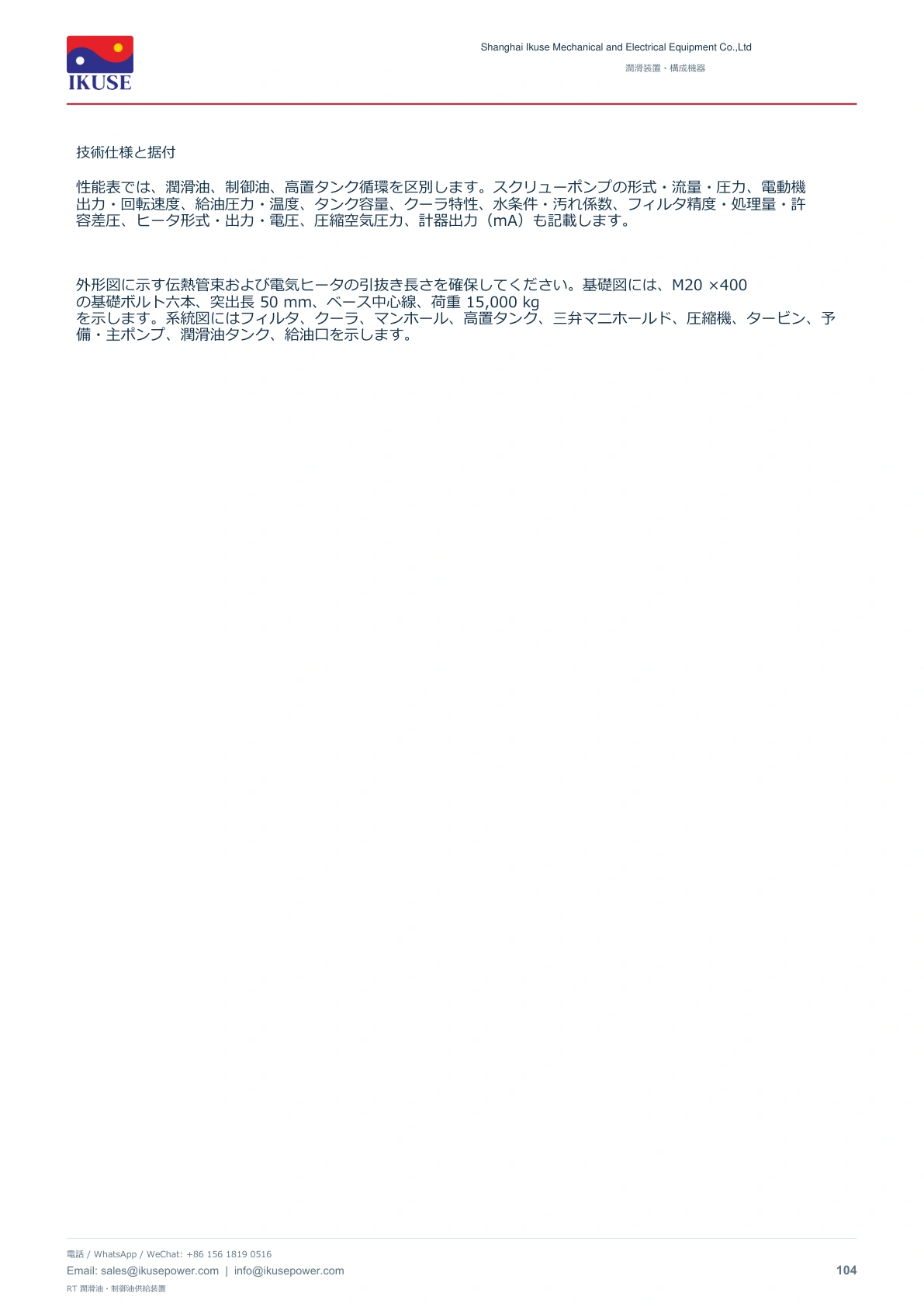

外形図に示す伝熱管束および電気ヒータの引抜き長さを確保してください。基礎図には、M20 ×400 の基礎ボルト六本、突出長 50 mm、ベース中心線、荷重 15,000 kg を示します。系統図にはフィルタ、クーラ、マンホール、高置タンク、三弁マニホールド、圧縮機、タービン、予備・主ポンプ、潤滑油タンク、給油口を示します。

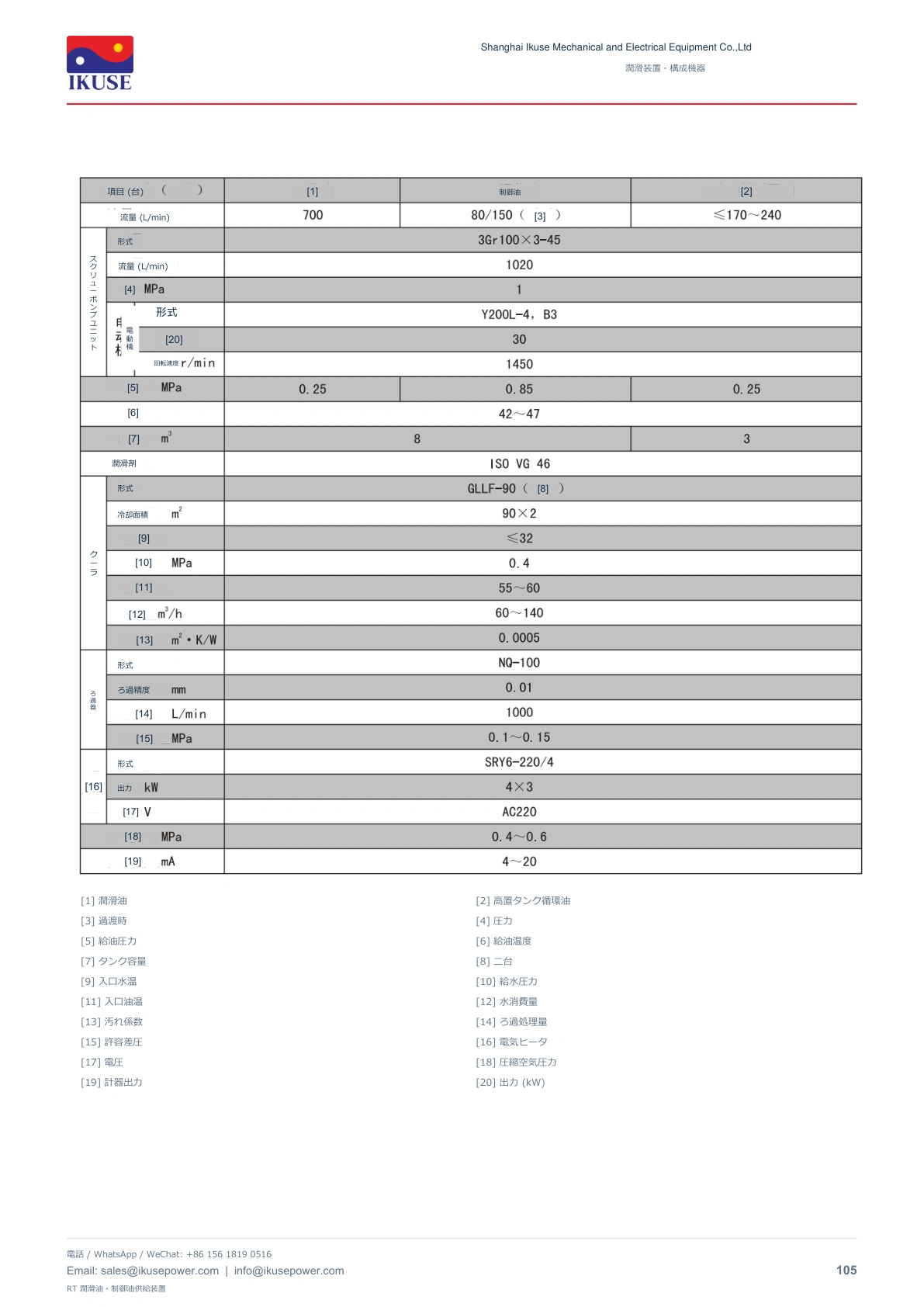

仕様、取付寸法、図面は下記の技術図表および添付 PDF を参照してください。選定形式と構成に対応する数値を使用し、注文前に接続、使用媒体、据付空間を確認してください。
