製品概要
本クーラは JB/ZQ4004-86 の設計を基に開発され、JB/T7356-94 に基づく仕様です。製鉄、鉱業、軽工業、電力、化学分野の潤滑装置・油圧装置の油を冷却します。使用温度 ≤100 °C、使用圧力 ≤1.6 MPa、通常使用圧力は概ね ≤1 MPa です。小形・軽量で保守が容易です。
構造・使用条件

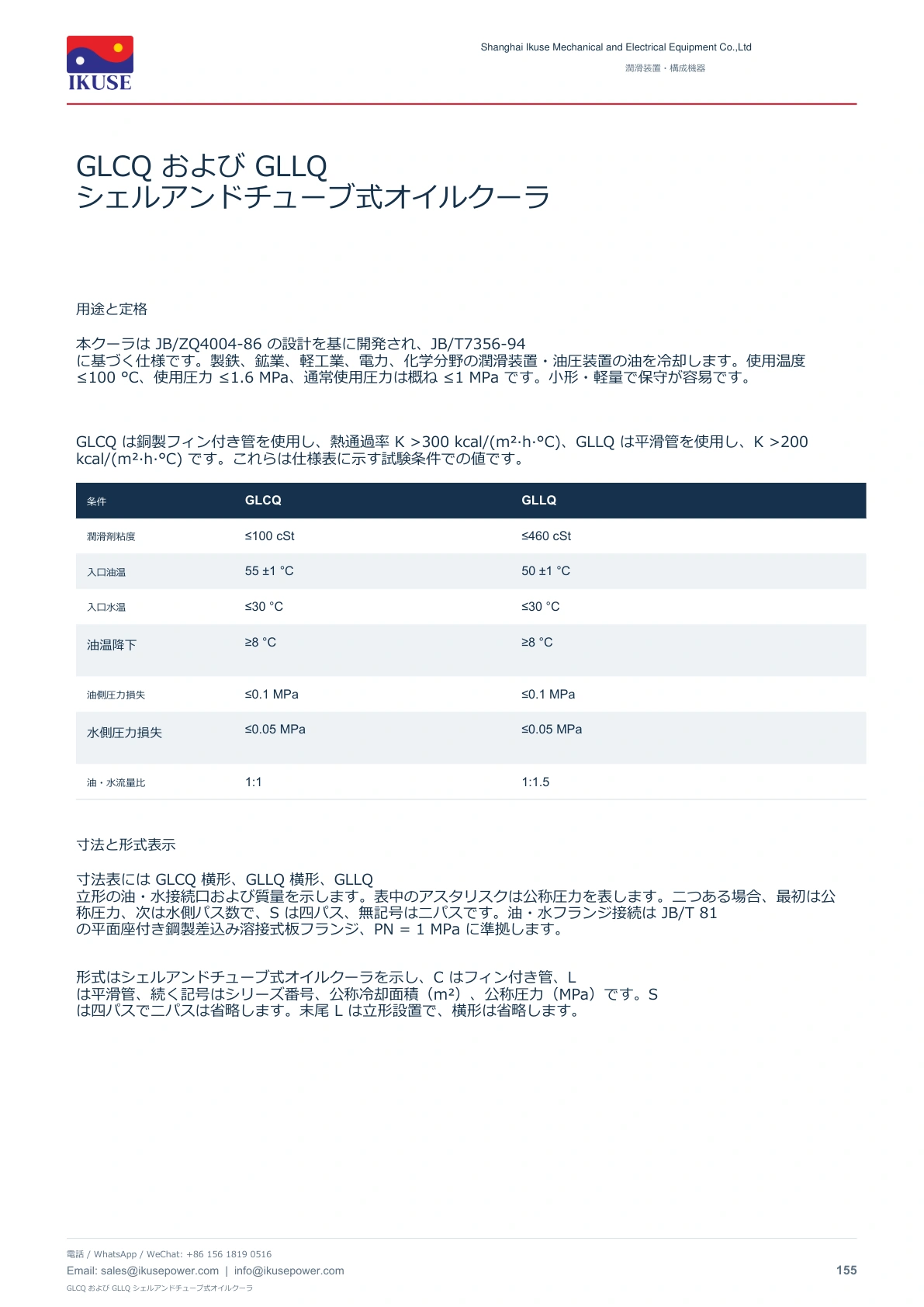

GLCQ は銅製フィン付き管を使用し、熱通過率 K >300 kcal/(m²·h·°C)、GLLQ は平滑管を使用し、K >200 kcal/(m²·h·°C) です。これらは仕様表に示す試験条件での値です。

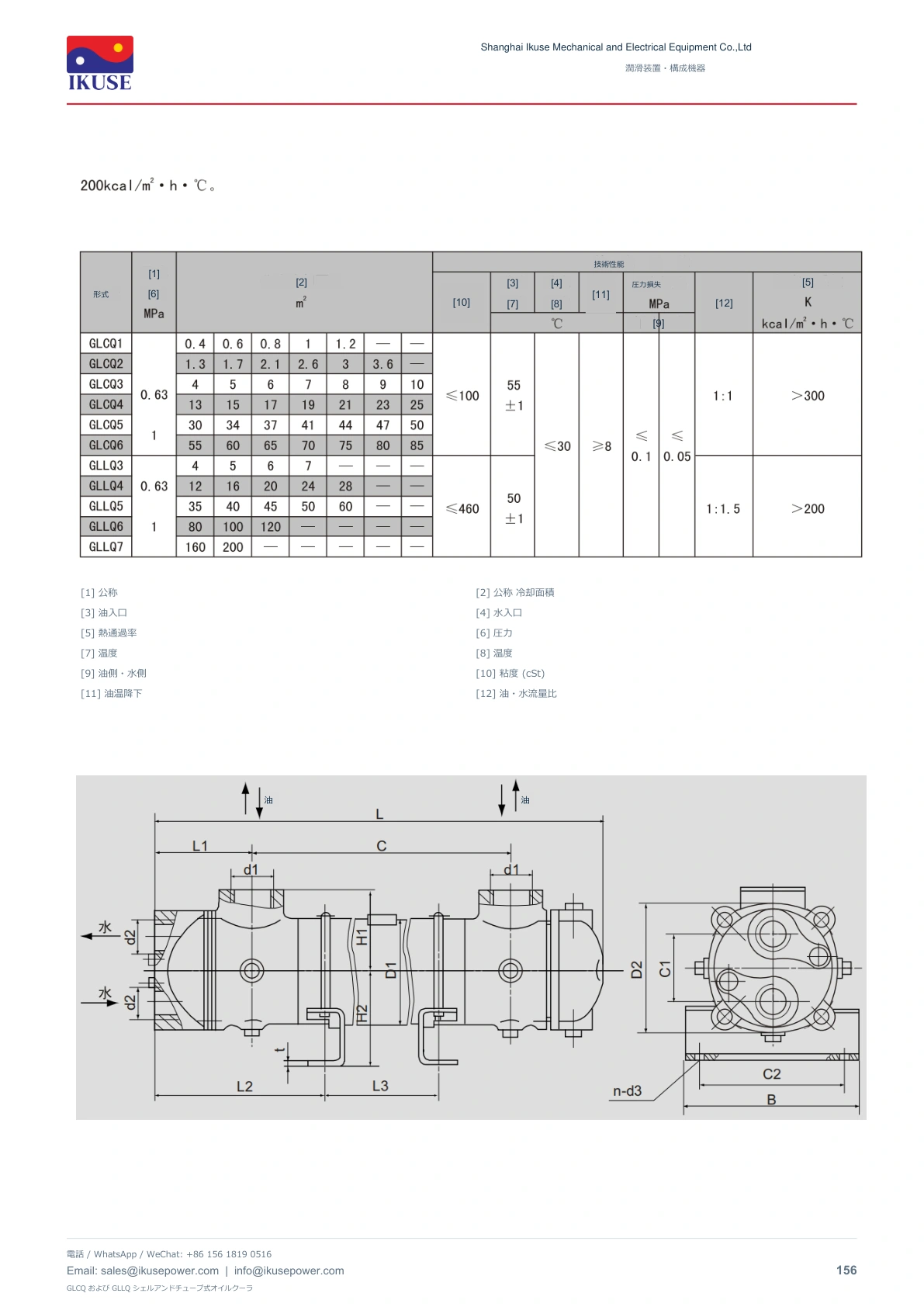

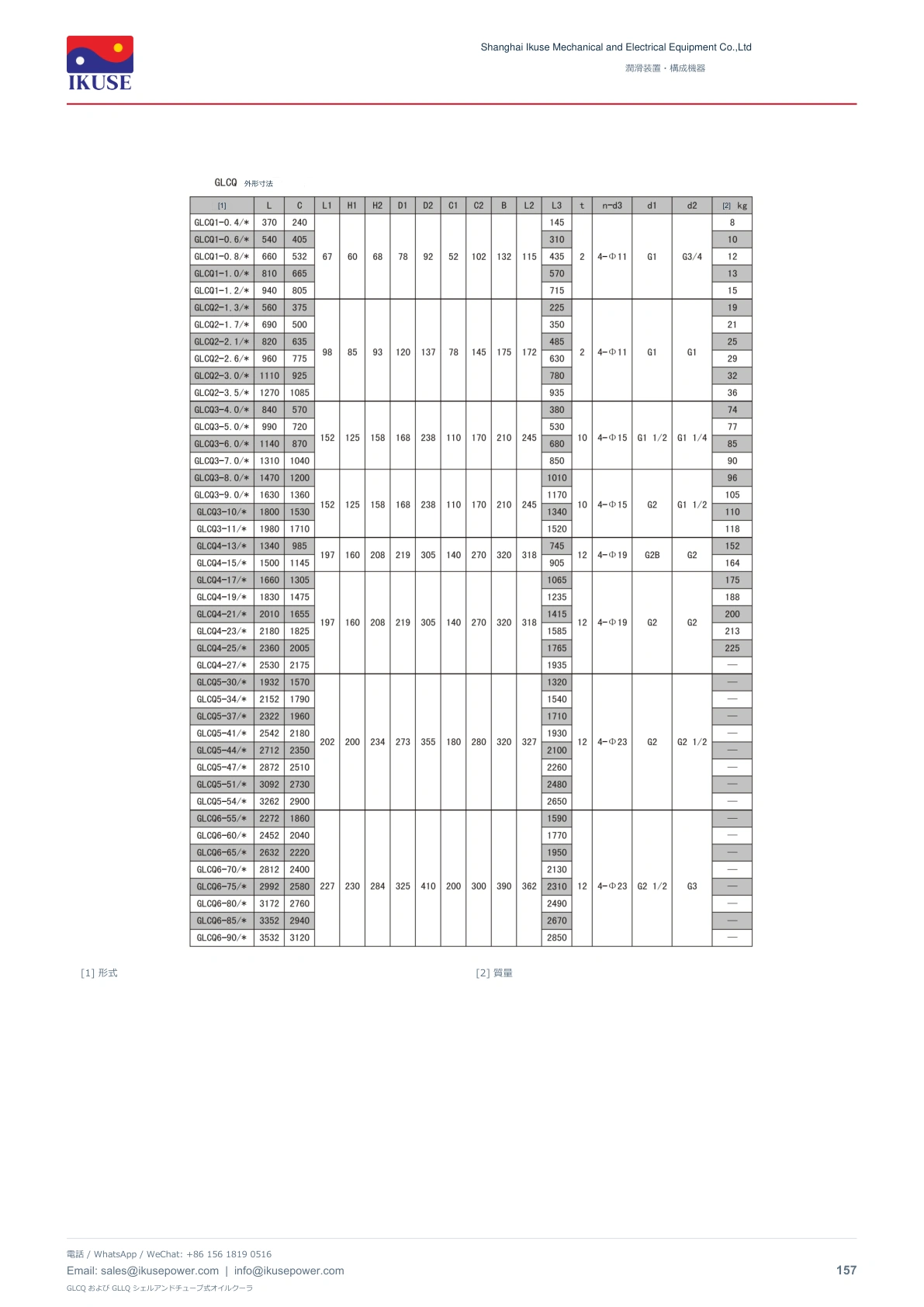

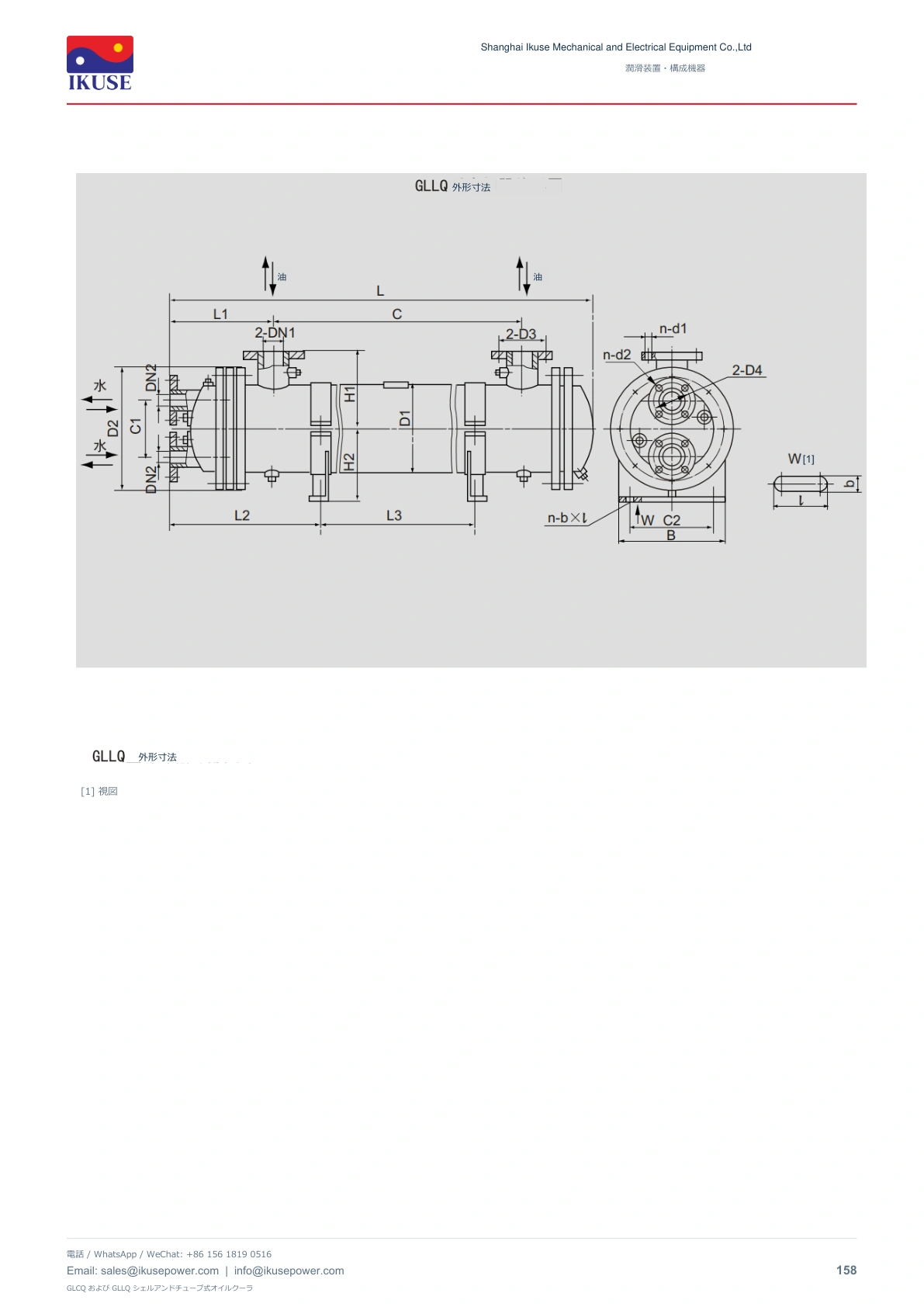

寸法表には GLCQ 横形、GLLQ 横形、GLLQ 立形の油・水接続口および質量を示します。表中のアスタリスクは公称圧力を表します。二つある場合、最初は公称圧力、次は水側パス数で、S は四パス、無記号は二パスです。油・水フランジ接続は JB/T 81 の平面座付き鋼製差込み溶接式板フランジ、PN = 1 MPa に準拠します。
形式はシェルアンドチューブ式オイルクーラを示し、C はフィン付き管、L は平滑管、続く記号はシリーズ番号、公称冷却面積（m²）、公称圧力（MPa）です。S は四パスで二パスは省略します。末尾 L は立形設置で、横形は省略します。

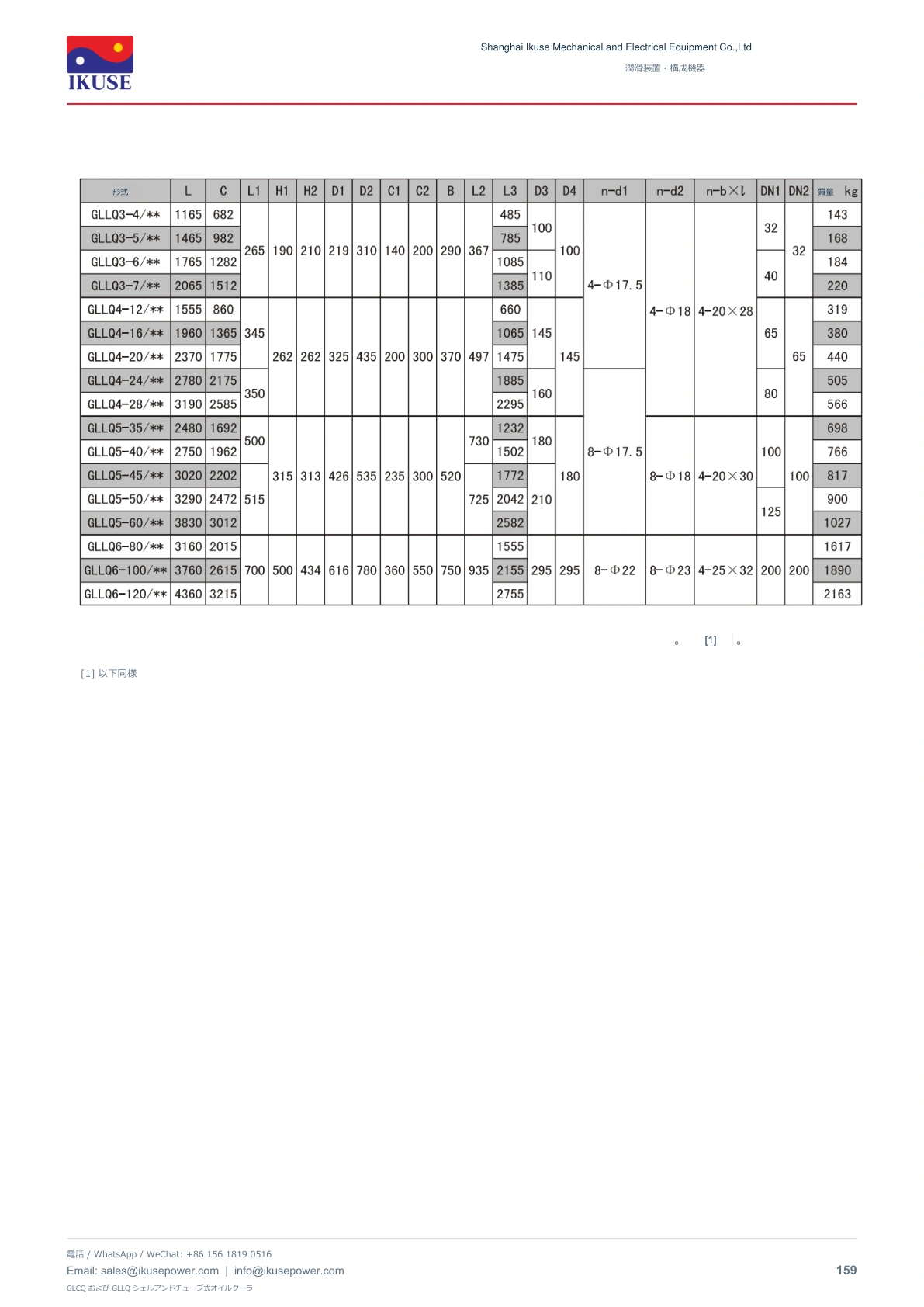

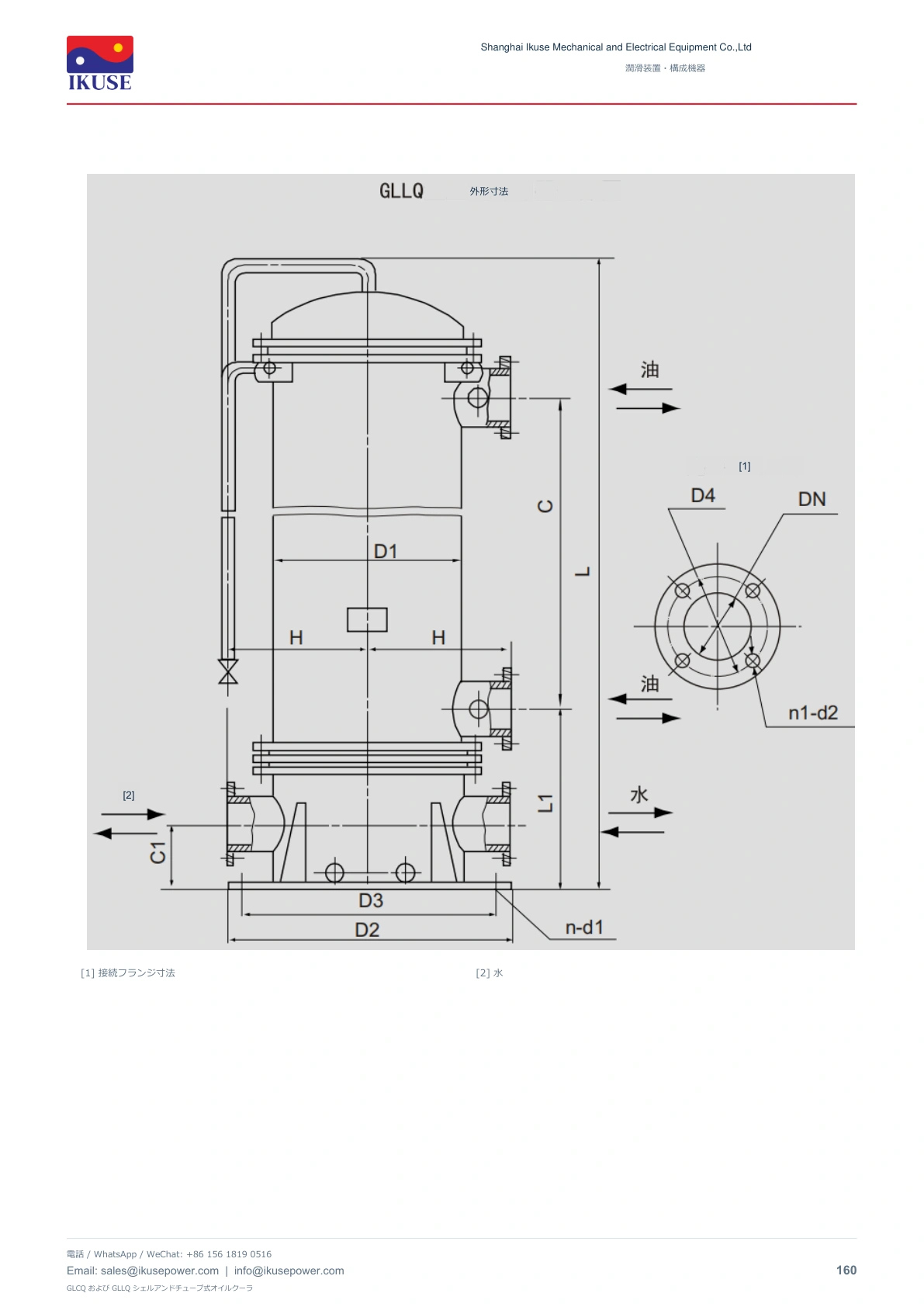

寸法表には GLCQ 横形、GLLQ 横形、GLLQ 立形の油・水接続口および質量を示します。表中のアスタリスクは公称圧力を表します。二つある場合、最初は公称圧力、次は水側パス数で、S は四パス、無記号は二パスです。油・水フランジ接続は JB/T 81 の平面座付き鋼製差込み溶接式板フランジ、PN = 1 MPa に準拠します。

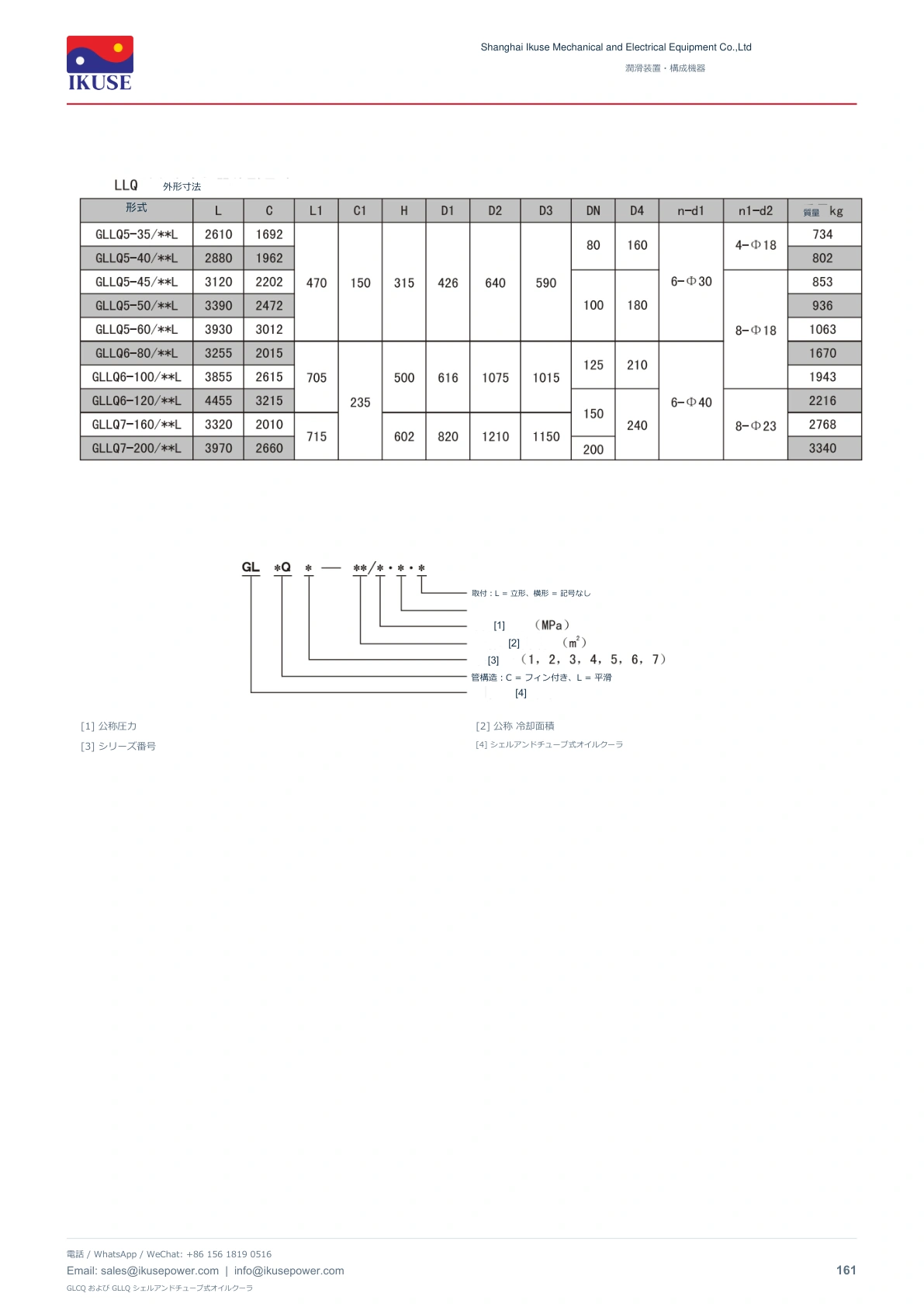

形式はシェルアンドチューブ式オイルクーラを示し、C はフィン付き管、L は平滑管、続く記号はシリーズ番号、公称冷却面積（m²）、公称圧力（MPa）です。S は四パスで二パスは省略します。末尾 L は立形設置で、横形は省略します。
技術資料
仕様、取付寸法、図面は下記の技術図表および添付 PDF を参照してください。選定形式と構成に対応する数値を使用し、注文前に接続、使用媒体、据付空間を確認してください。
