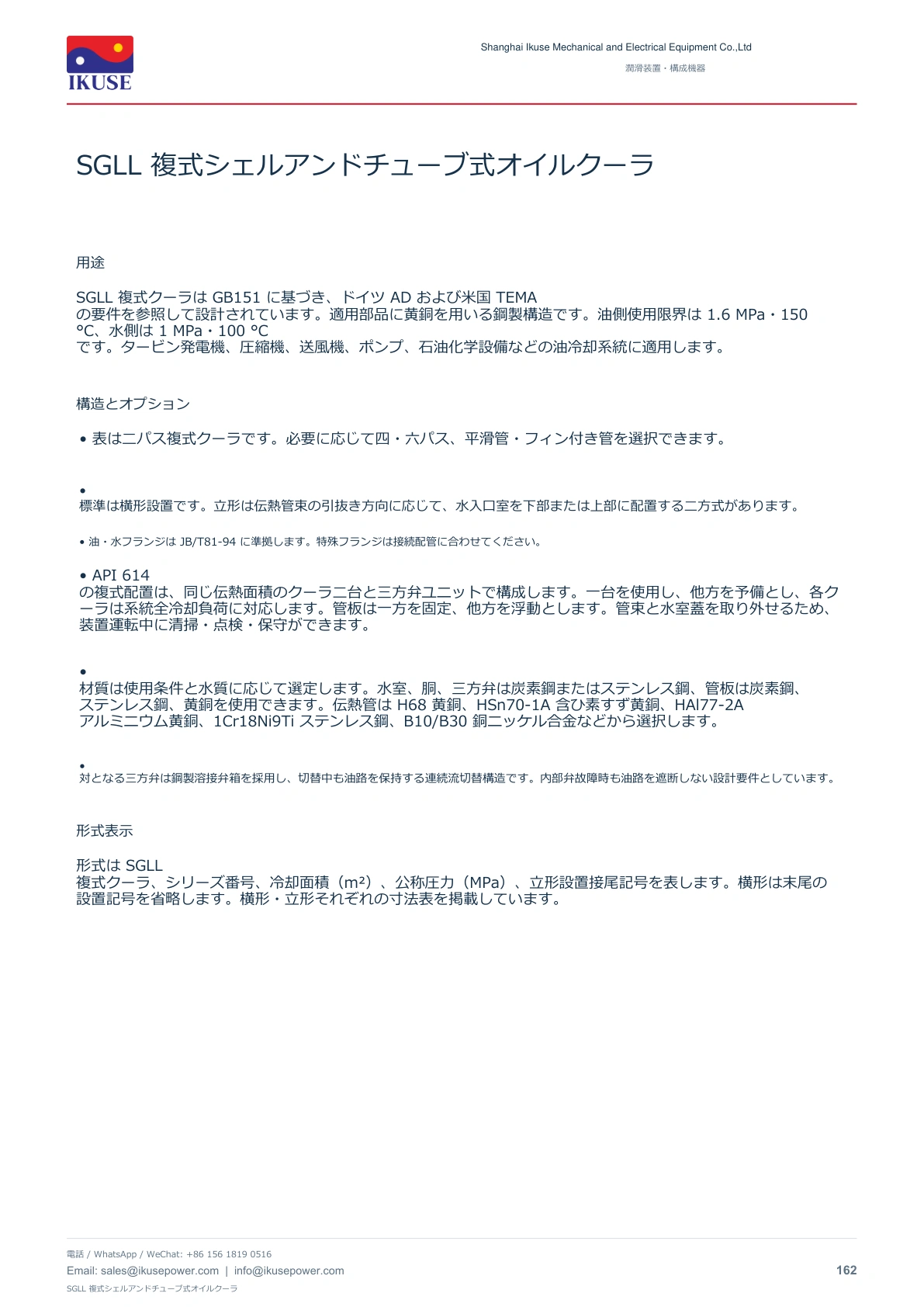

製品概要

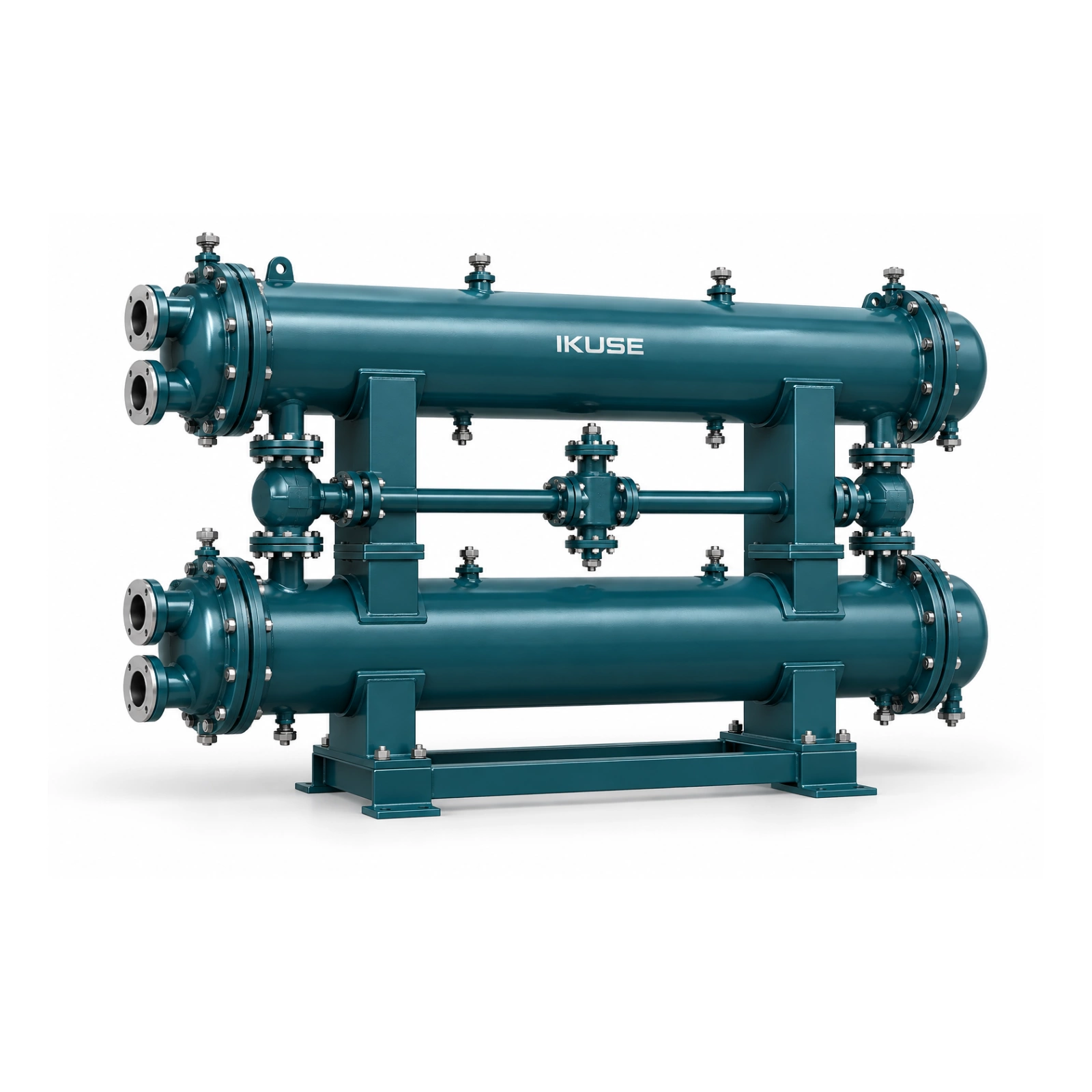

SGLL 複式クーラは GB151 に基づき、ドイツ AD および米国 TEMA の要件を参照して設計されています。適用部品に黄銅を用いる鋼製構造です。油側使用限界は 1.6 MPa・150 °C、水側は 1 MPa・100 °C です。タービン発電機、圧縮機、送風機、ポンプ、石油化学設備などの油冷却系統に適用します。
構造・使用条件
• 表は二パス複式クーラです。必要に応じて四・六パス、平滑管・フィン付き管を選択できます。
• 標準は横形設置です。立形は伝熱管束の引抜き方向に応じて、水入口室を下部または上部に配置する二方式があります。
• API 614 の複式配置は、同じ伝熱面積のクーラ二台と三方弁ユニットで構成します。一台を使用し、他方を予備とし、各クーラは系統全冷却負荷に対応します。管板は一方を固定、他方を浮動とします。管束と水室蓋を取り外せるため、装置運転中に清掃・点検・保守ができます。
• 材質は使用条件と水質に応じて選定します。水室、胴、三方弁は炭素鋼またはステンレス鋼、管板は炭素鋼、ステンレス鋼、黄銅を使用できます。伝熱管は H68 黄銅、HSn70-1A 含ひ素すず黄銅、HAl77-2A アルミニウム黄銅、1Cr18Ni9Ti ステンレス鋼、B10/B30 銅ニッケル合金などから選択します。
• 対となる三方弁は鋼製溶接弁箱を採用し、切替中も油路を保持する連続流切替構造です。内部弁故障時も油路を遮断しない設計要件としています。
形式は SGLL 複式クーラ、シリーズ番号、冷却面積（m²）、公称圧力（MPa）、立形設置接尾記号を表します。横形は末尾の設置記号を省略します。横形・立形それぞれの寸法表を掲載しています。
• 標準は横形設置です。立形は伝熱管束の引抜き方向に応じて、水入口室を下部または上部に配置する二方式があります。
• API 614 の複式配置は、同じ伝熱面積のクーラ二台と三方弁ユニットで構成します。一台を使用し、他方を予備とし、各クーラは系統全冷却負荷に対応します。管板は一方を固定、他方を浮動とします。管束と水室蓋を取り外せるため、装置運転中に清掃・点検・保守ができます。
• 材質は使用条件と水質に応じて選定します。水室、胴、三方弁は炭素鋼またはステンレス鋼、管板は炭素鋼、ステンレス鋼、黄銅を使用できます。伝熱管は H68 黄銅、HSn70-1A 含ひ素すず黄銅、HAl77-2A アルミニウム黄銅、1Cr18Ni9Ti ステンレス鋼、B10/B30 銅ニッケル合金などから選択します。
• 対となる三方弁は鋼製溶接弁箱を採用し、切替中も油路を保持する連続流切替構造です。内部弁故障時も油路を遮断しない設計要件としています。

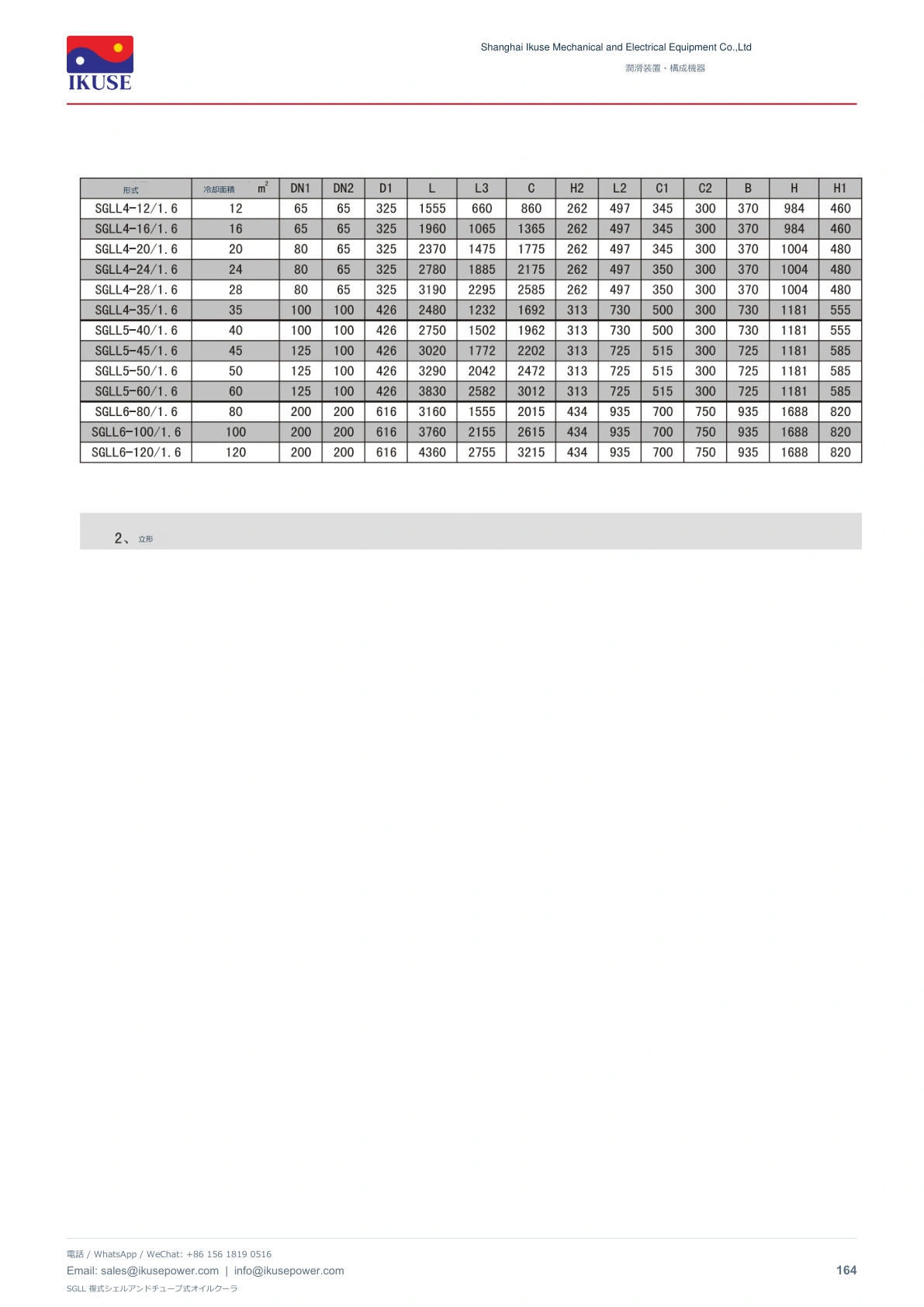

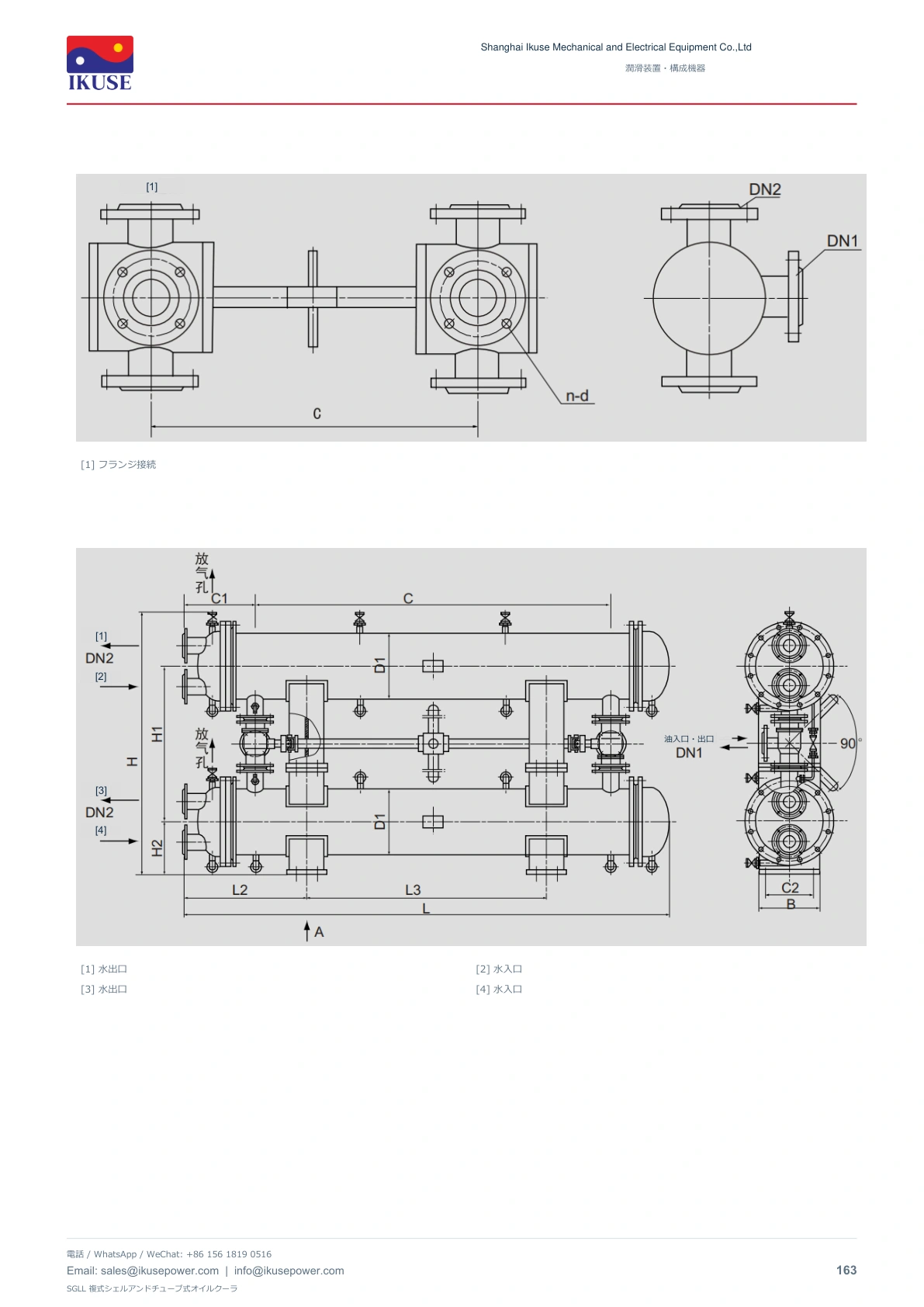

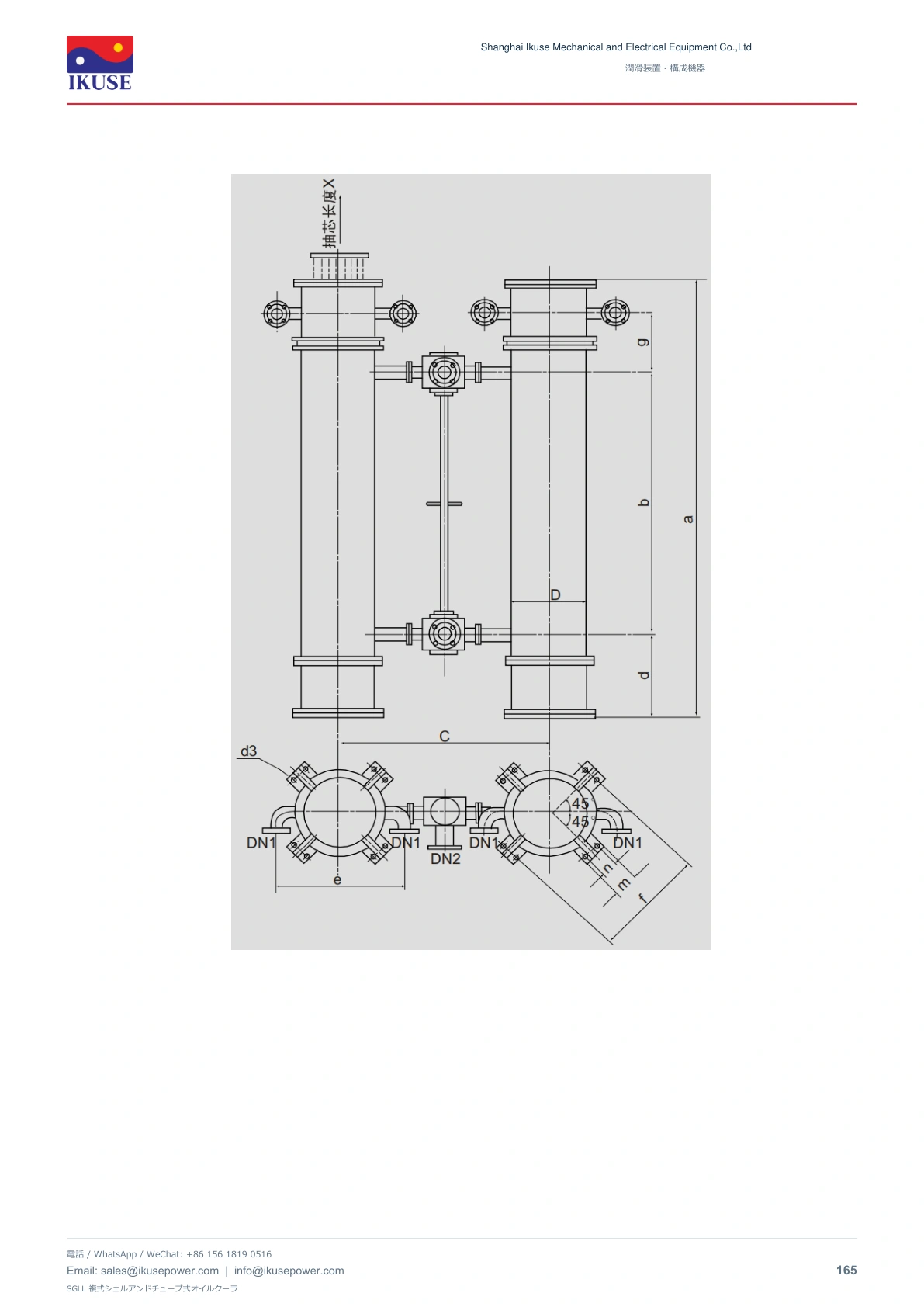

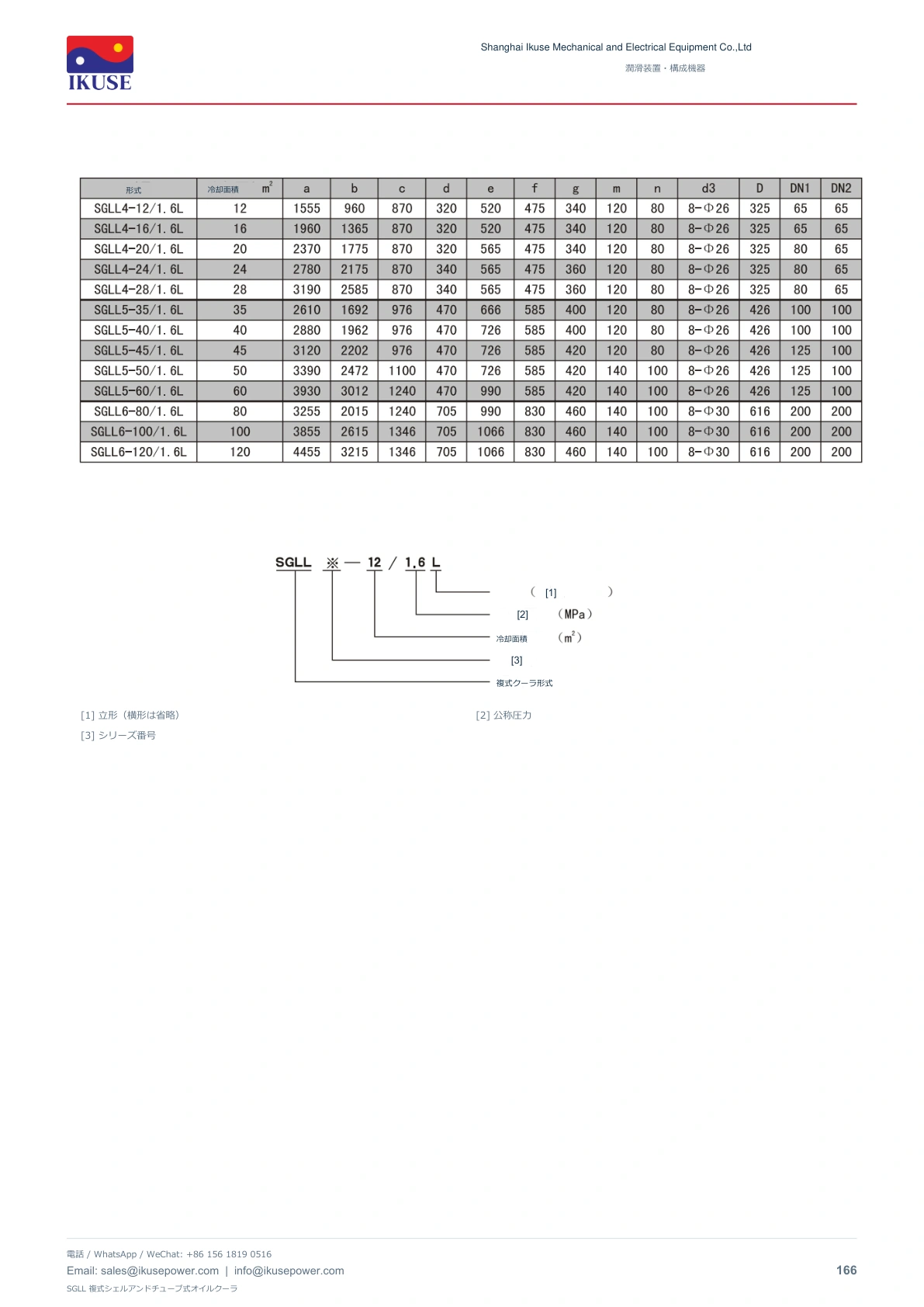

形式は SGLL 複式クーラ、シリーズ番号、冷却面積（m²）、公称圧力（MPa）、立形設置接尾記号を表します。横形は末尾の設置記号を省略します。横形・立形それぞれの寸法表を掲載しています。
技術資料
仕様、取付寸法、図面は下記の技術図表および添付 PDF を参照してください。選定形式と構成に対応する数値を使用し、注文前に接続、使用媒体、据付空間を確認してください。
