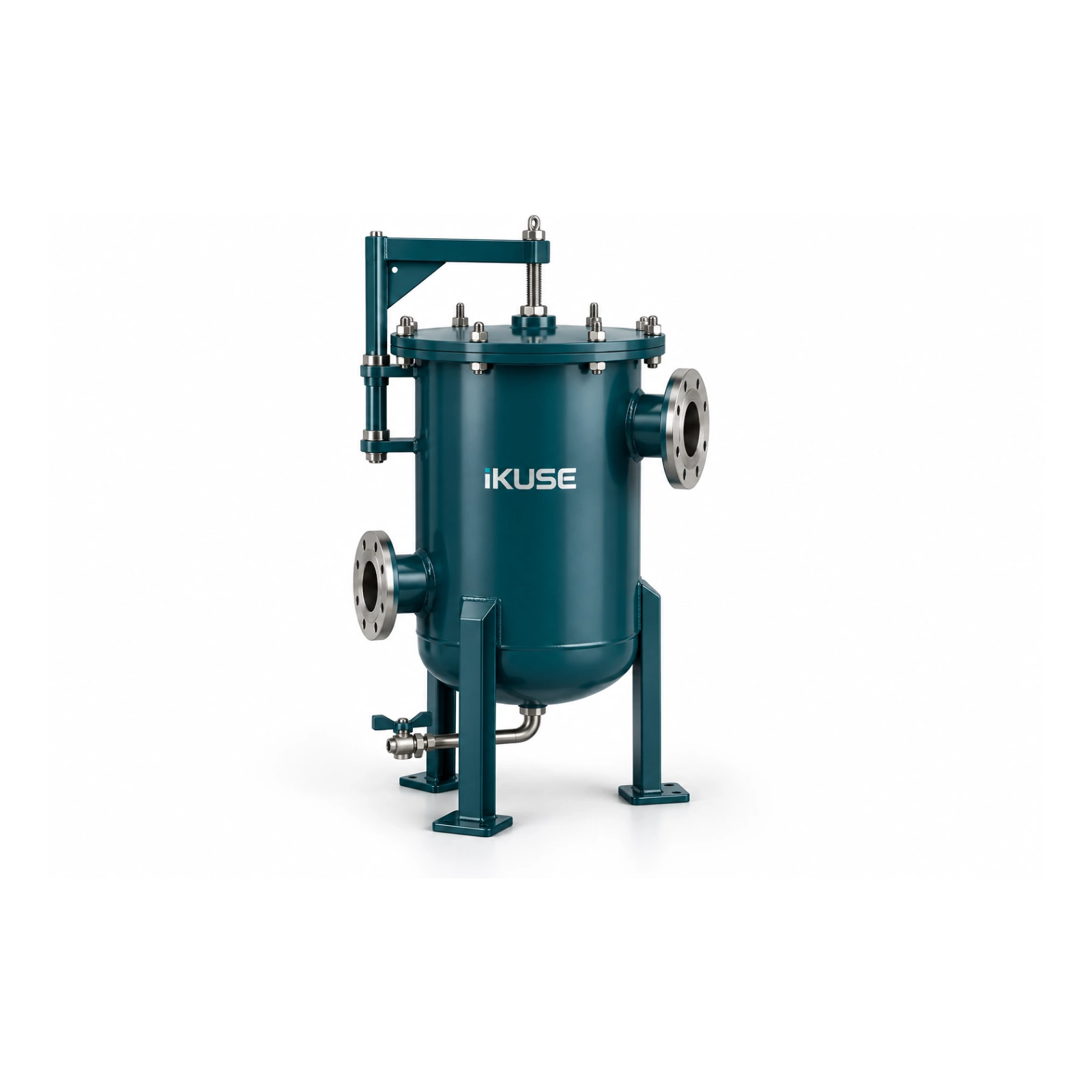

製品概要
NDQ フィルタは公称圧力 0.63 MPa の油潤滑系統で異物を除去します。オプションの内蔵磁心で微細な磁性粒子を捕捉し、摩擦面の早期摩耗を抑えます。
構造・使用条件

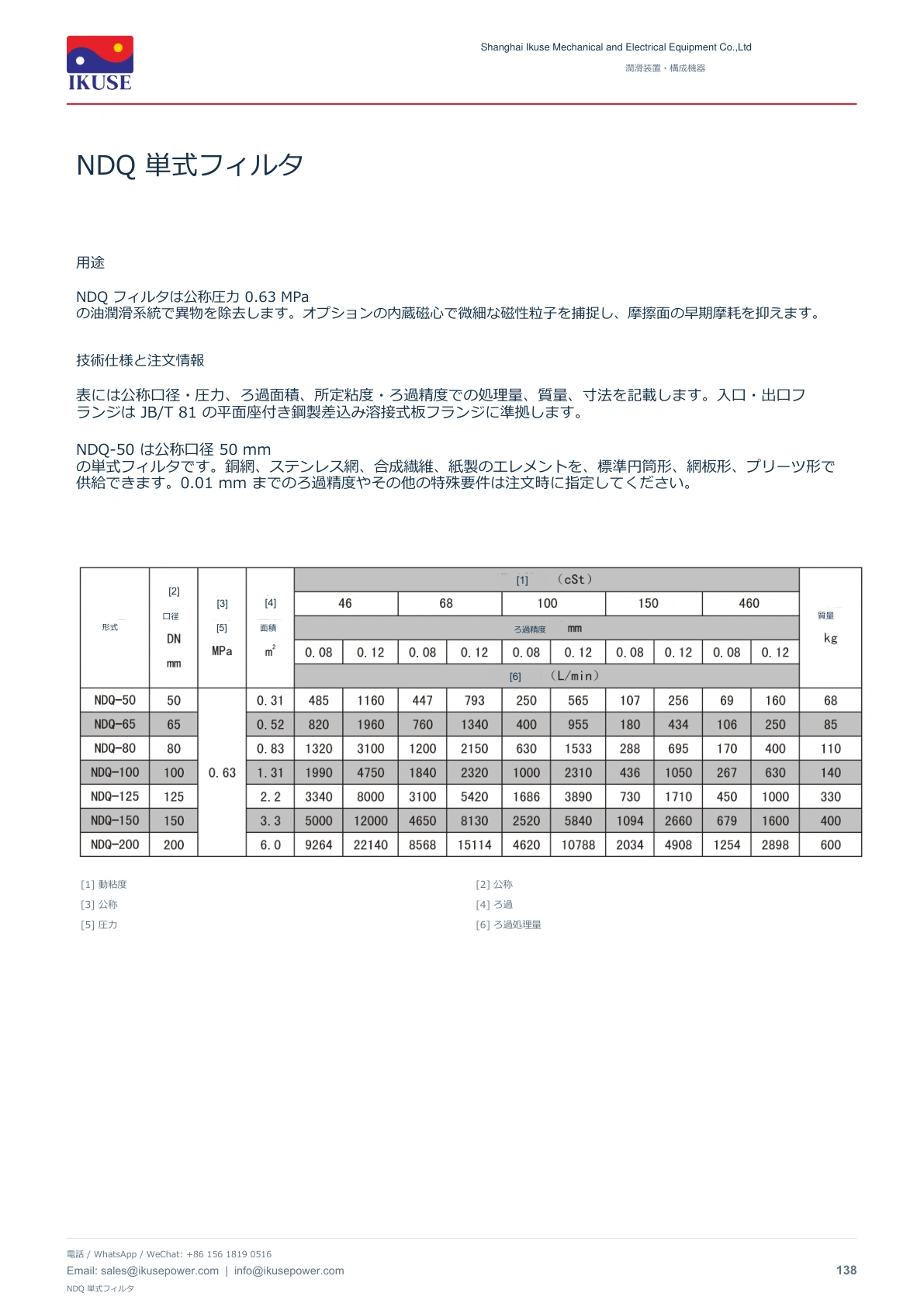

表には公称口径・圧力、ろ過面積、所定粘度・ろ過精度での処理量、質量、寸法を記載します。入口・出口フランジは JB/T 81 の平面座付き鋼製差込み溶接式板フランジに準拠します。
NDQ-50 は公称口径 50 mm の単式フィルタです。銅網、ステンレス網、合成繊維、紙製のエレメントを、標準円筒形、網板形、プリーツ形で供給できます。0.01 mm までのろ過精度やその他の特殊要件は注文時に指定してください。
NDQ-50 は公称口径 50 mm の単式フィルタです。銅網、ステンレス網、合成繊維、紙製のエレメントを、標準円筒形、網板形、プリーツ形で供給できます。0.01 mm までのろ過精度やその他の特殊要件は注文時に指定してください。
技術資料

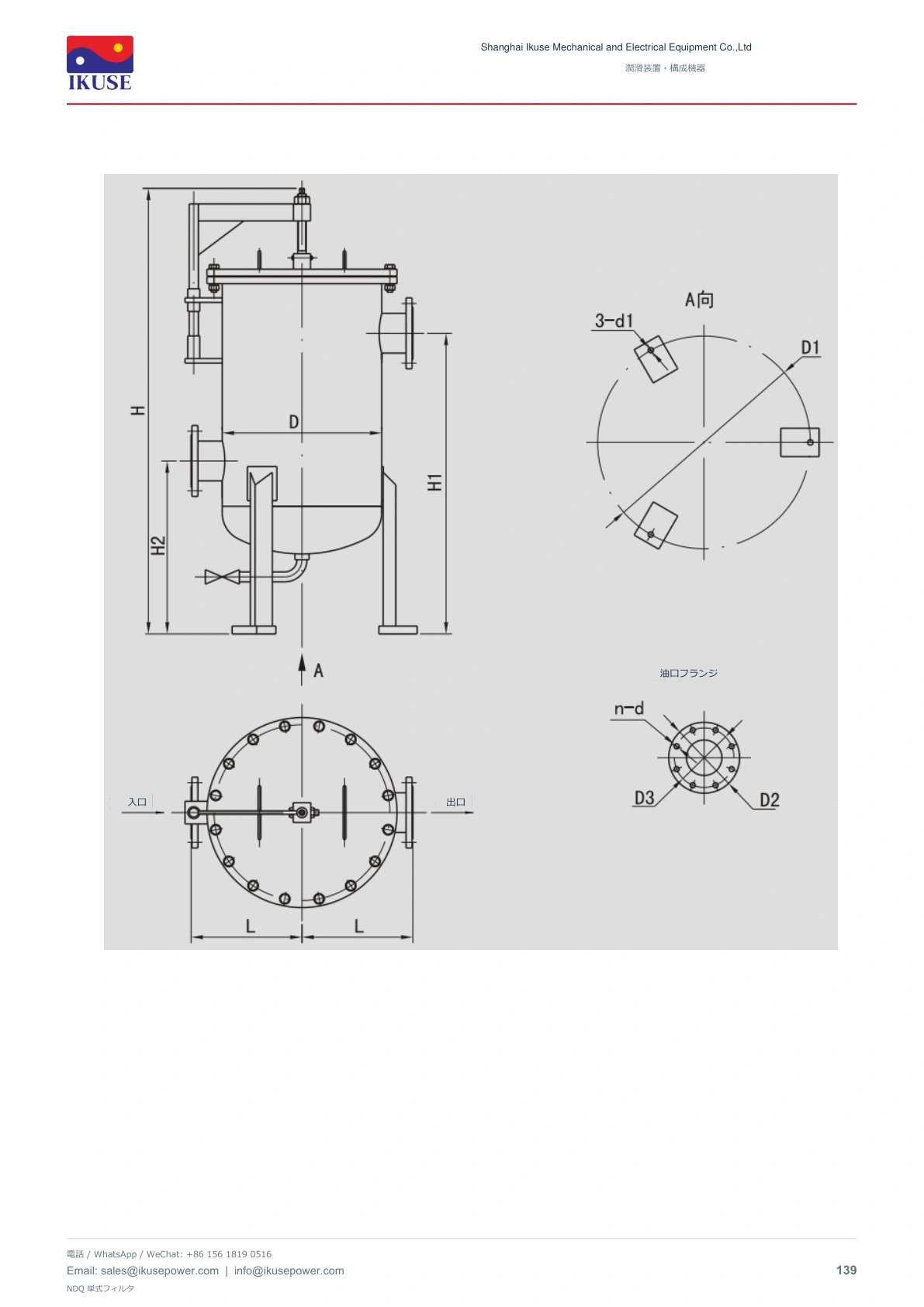

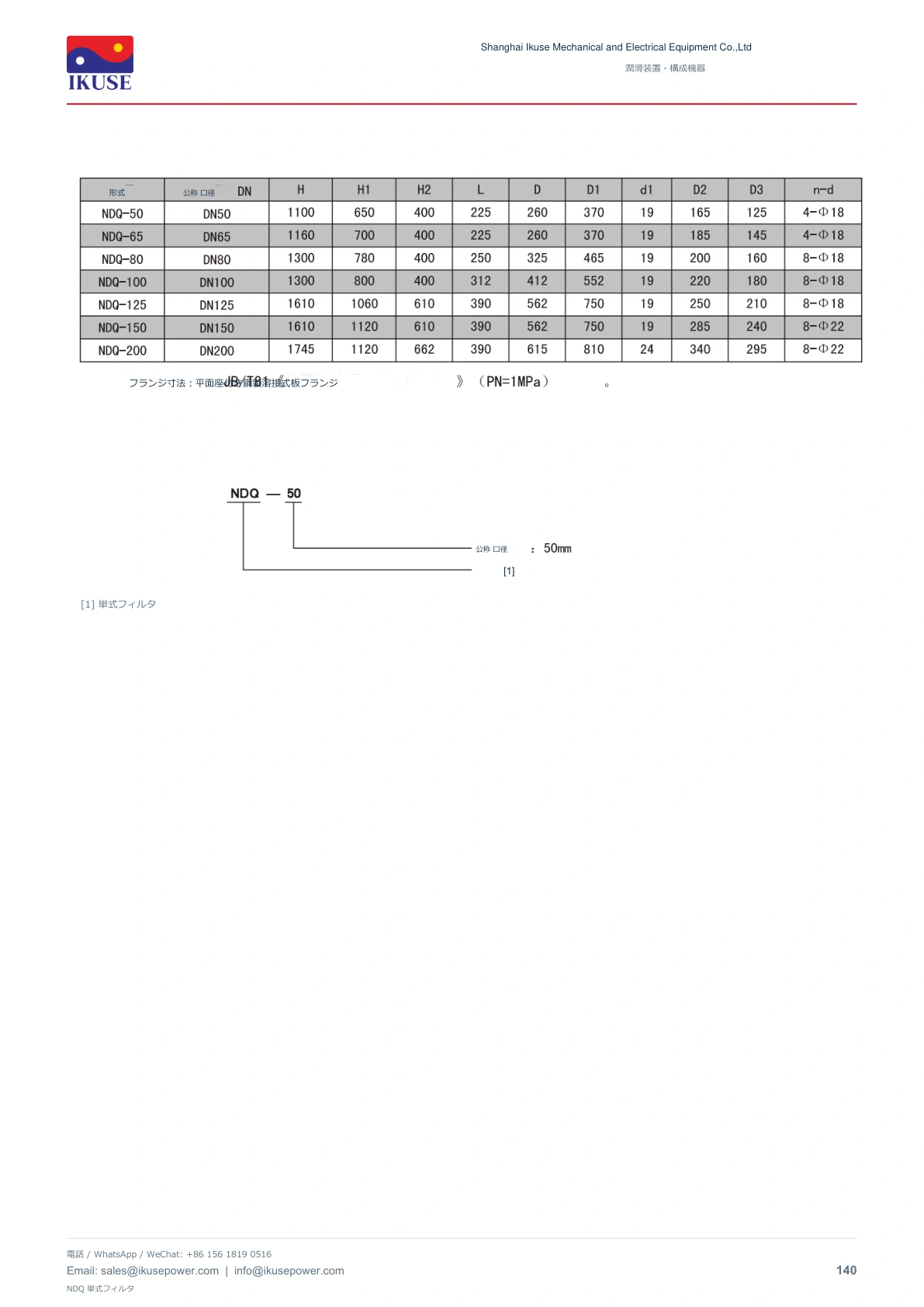

仕様、取付寸法、図面は下記の技術図表および添付 PDF を参照してください。選定形式と構成に対応する数値を使用し、注文前に接続、使用媒体、据付空間を確認してください。
