製品概要

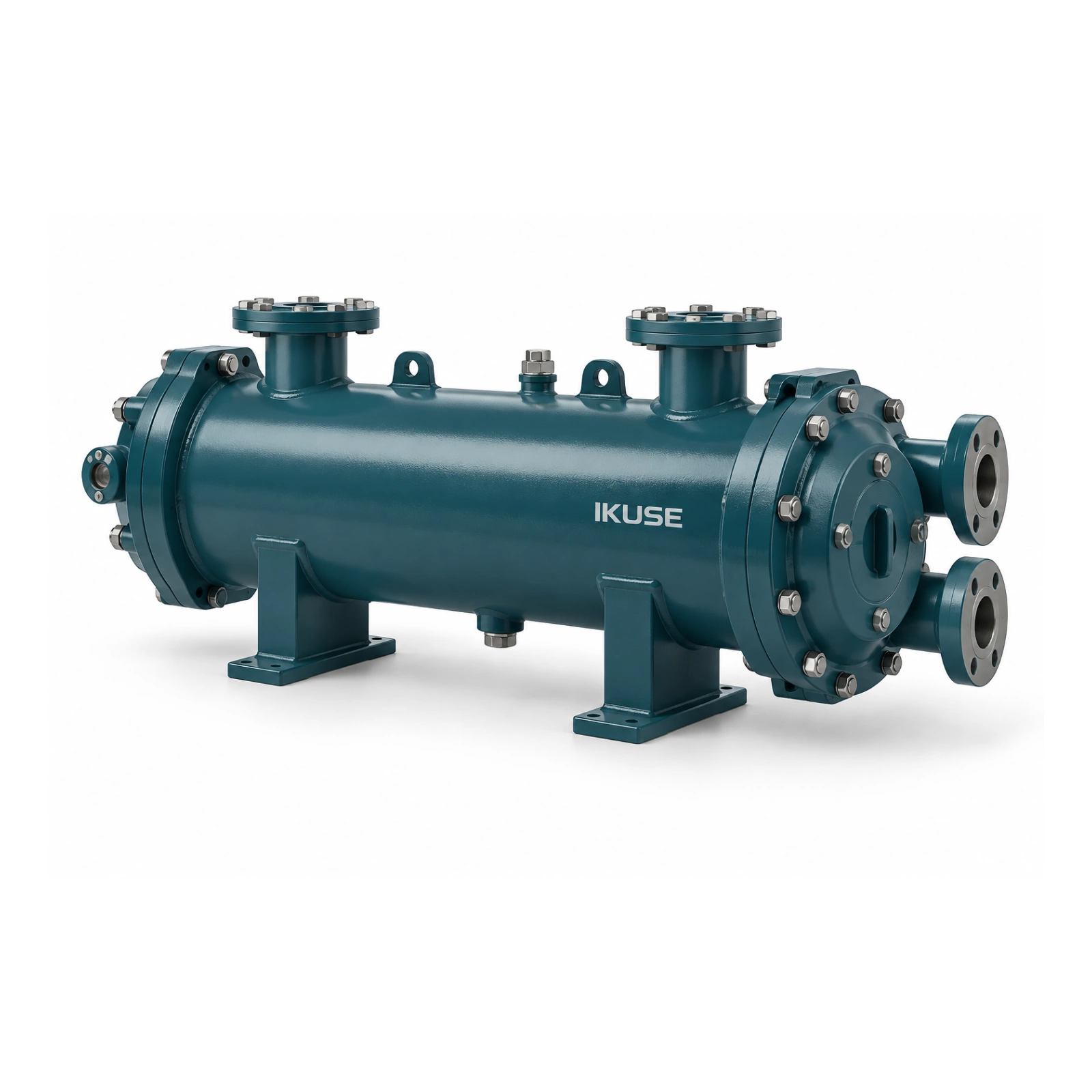

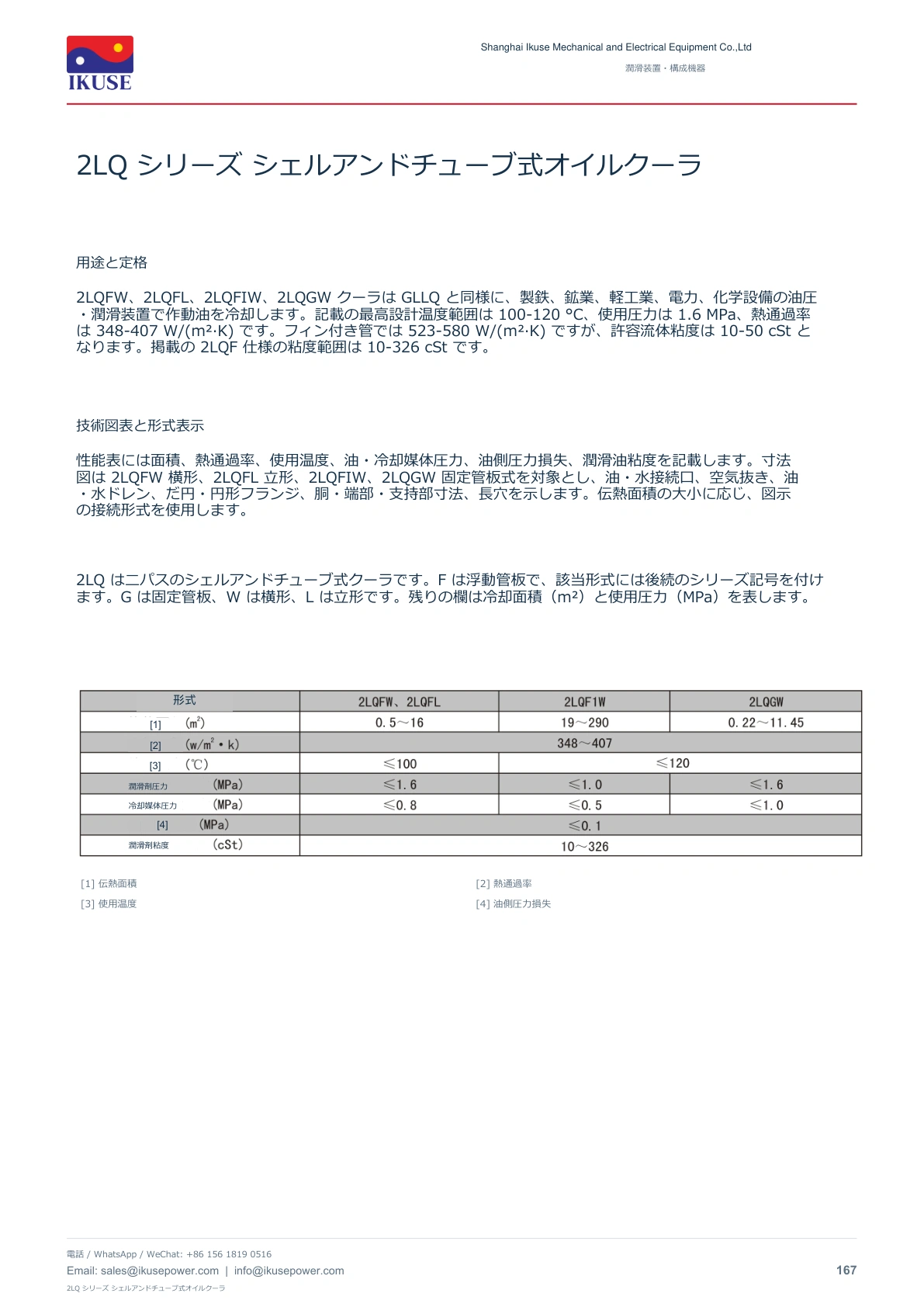

2LQFW、2LQFL、2LQFIW、2LQGW クーラは GLLQ と同様に、製鉄、鉱業、軽工業、電力、化学設備の油圧・潤滑装置で作動油を冷却します。記載の最高設計温度範囲は 100-120 °C、使用圧力は 1.6 MPa、熱通過率は 348-407 W/(m²·K) です。フィン付き管では 523-580 W/(m²·K) ですが、許容流体粘度は 10-50 cSt となります。掲載の 2LQF 仕様の粘度範囲は 10-326 cSt です。
構造・使用条件

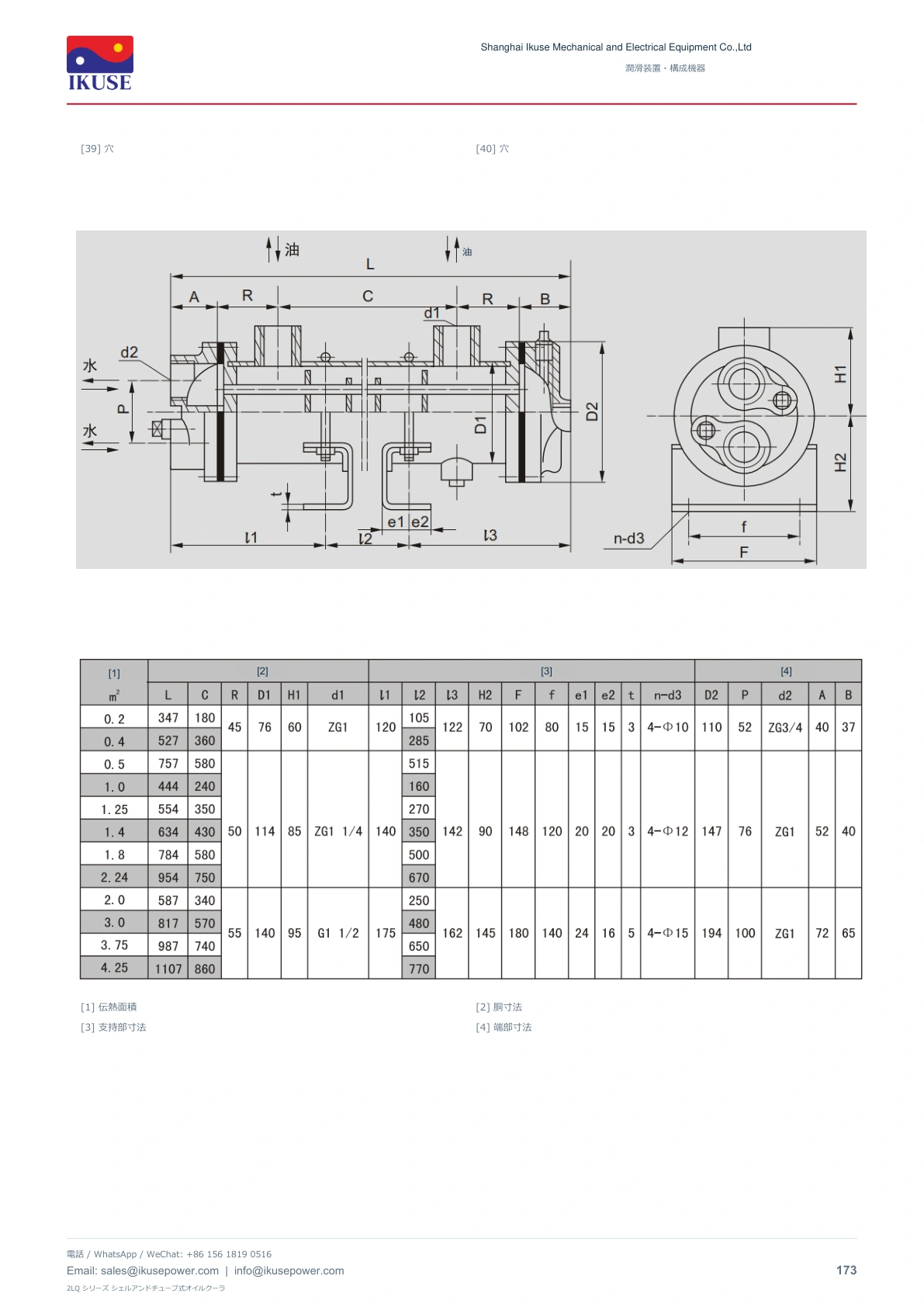

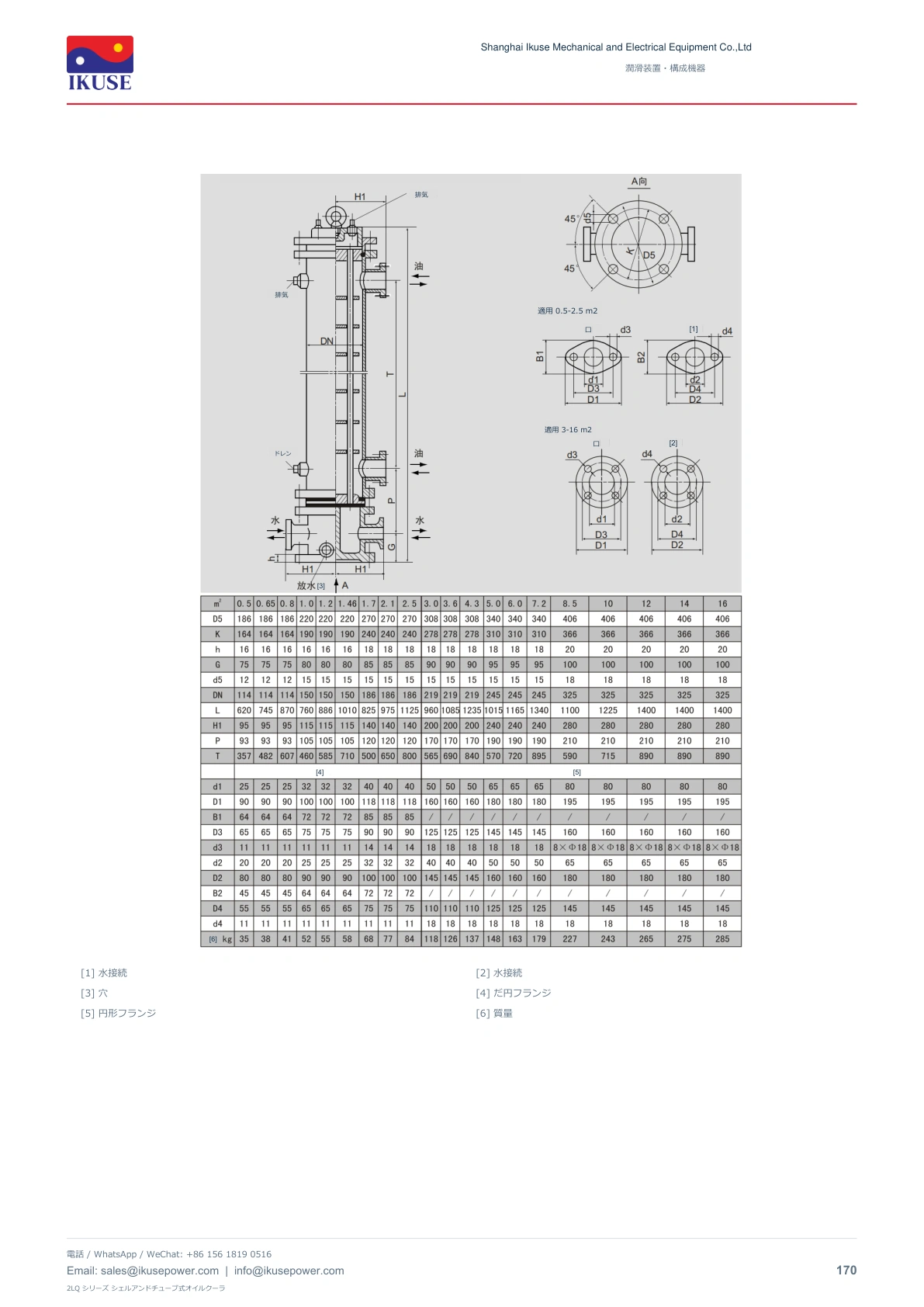

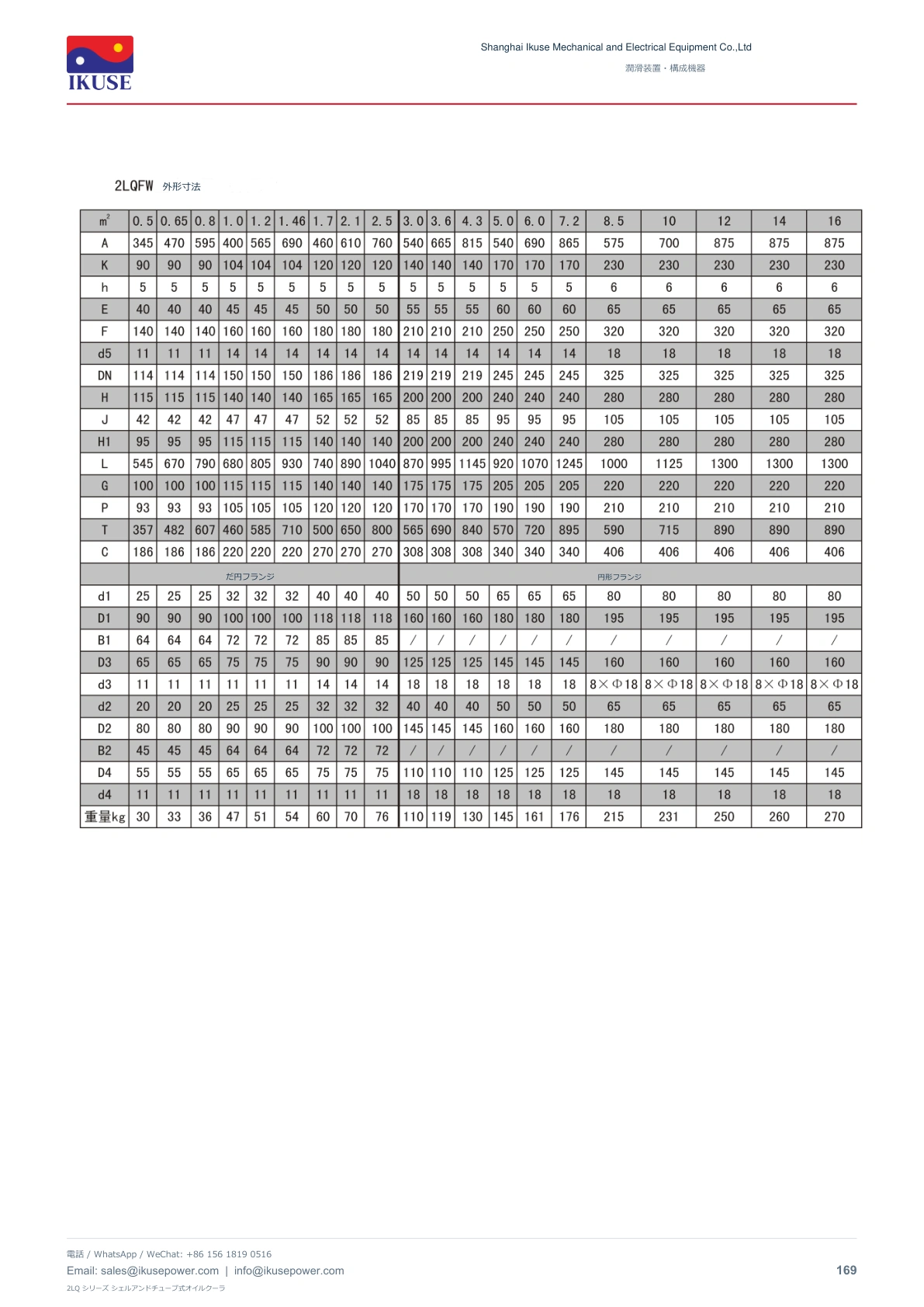

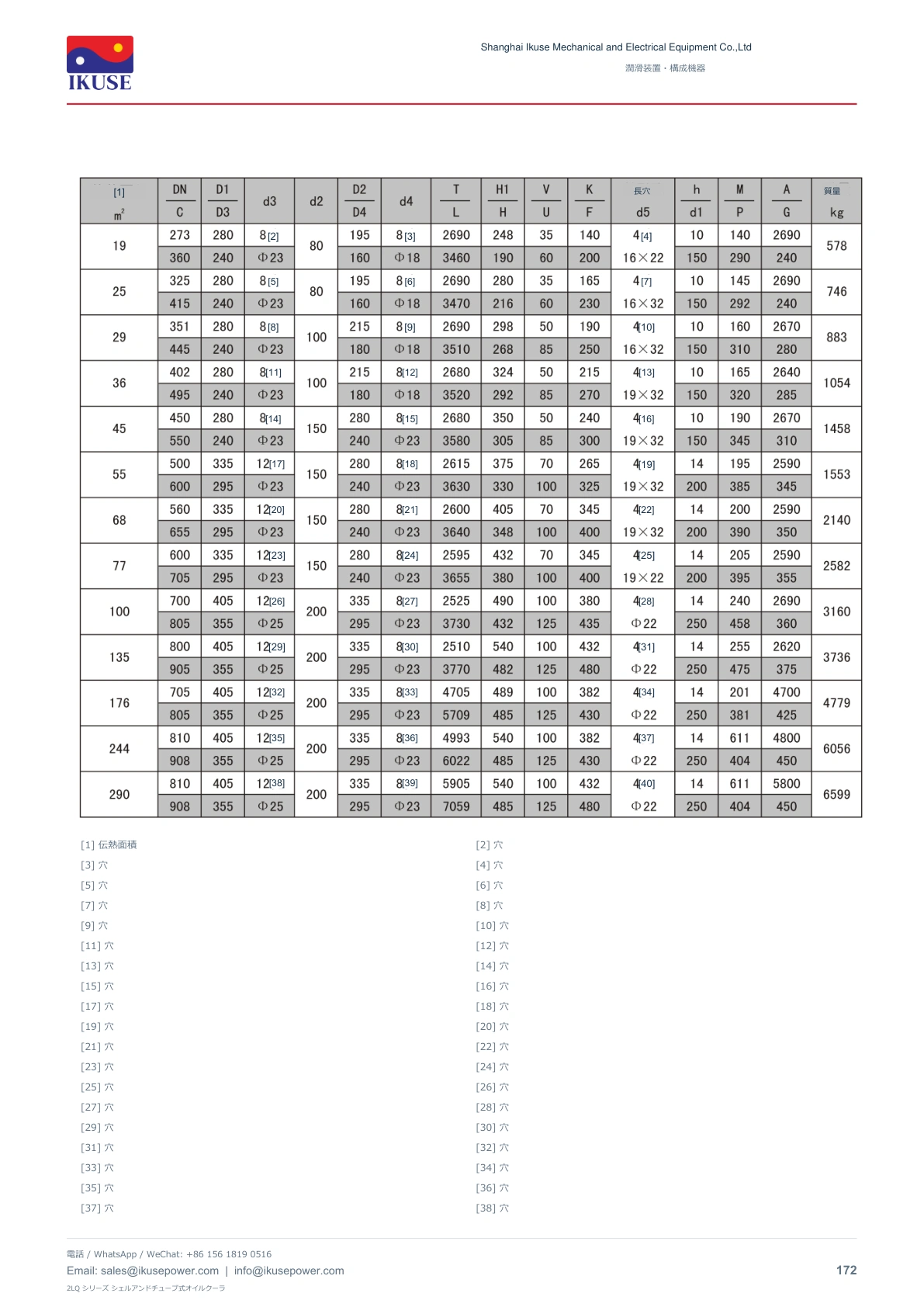

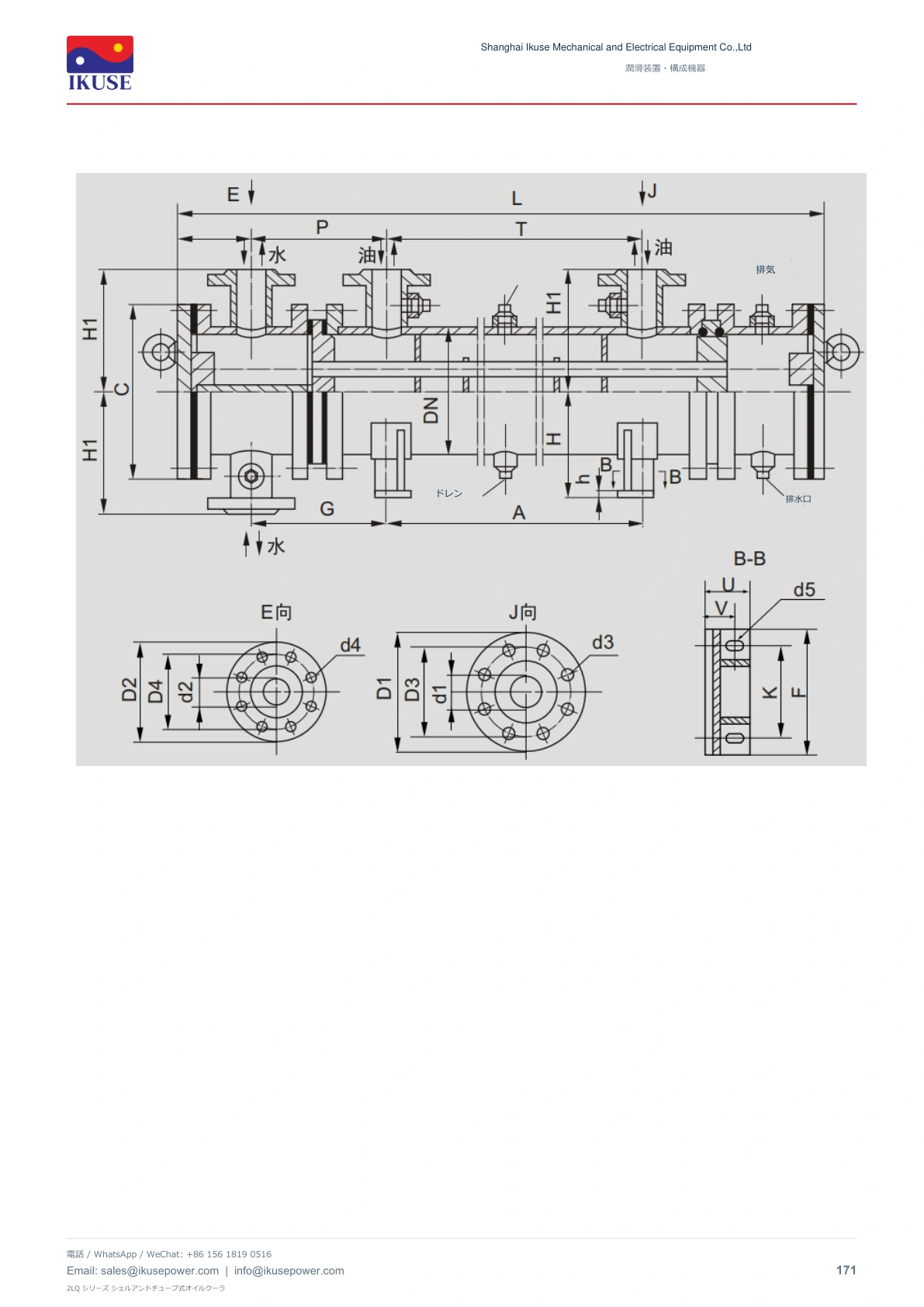

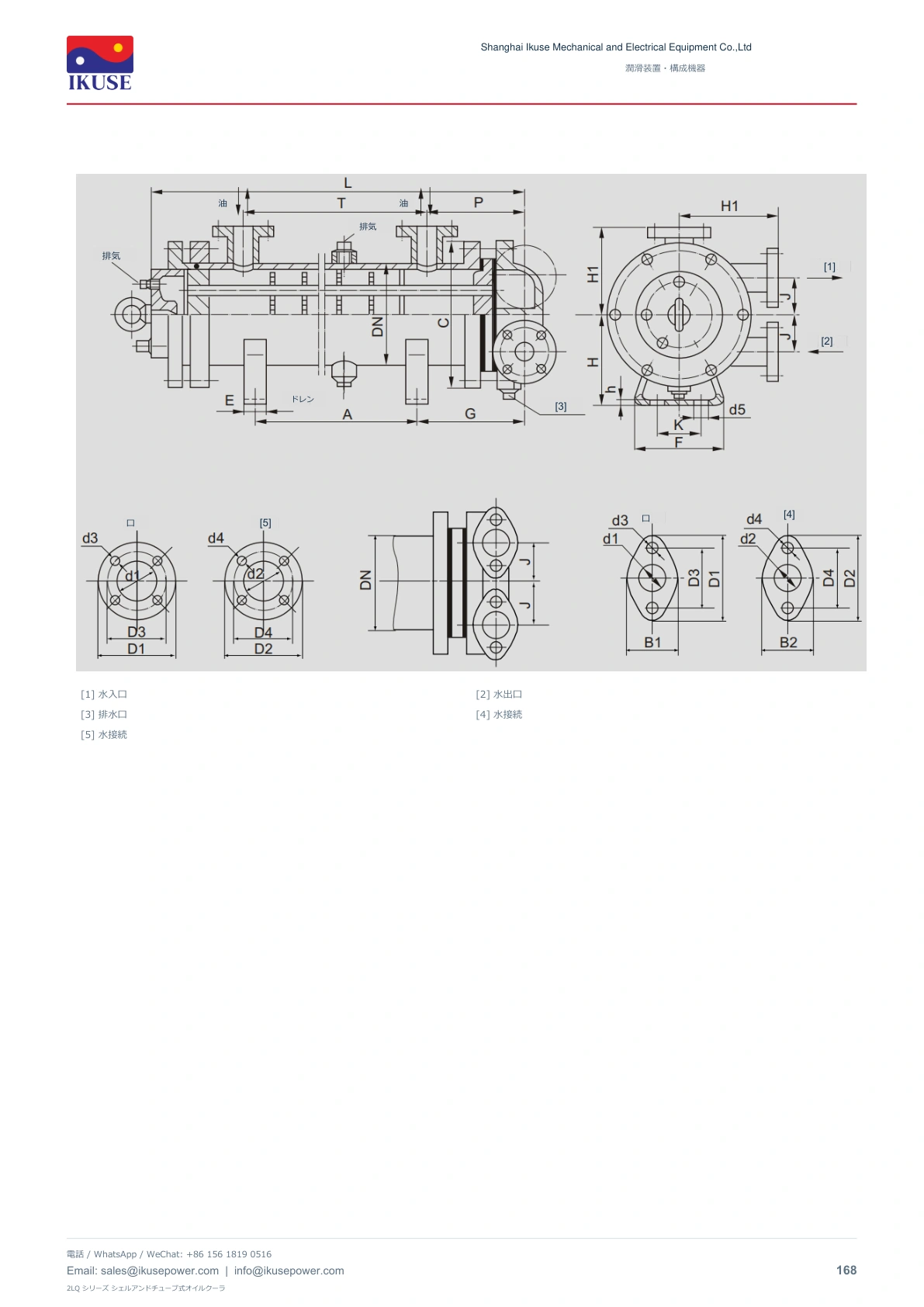

性能表には面積、熱通過率、使用温度、油・冷却媒体圧力、油側圧力損失、潤滑油粘度を記載します。寸法図は 2LQFW 横形、2LQFL 立形、2LQFIW、2LQGW 固定管板式を対象とし、油・水接続口、空気抜き、油・水ドレン、だ円・円形フランジ、胴・端部・支持部寸法、長穴を示します。伝熱面積の大小に応じ、図示の接続形式を使用します。

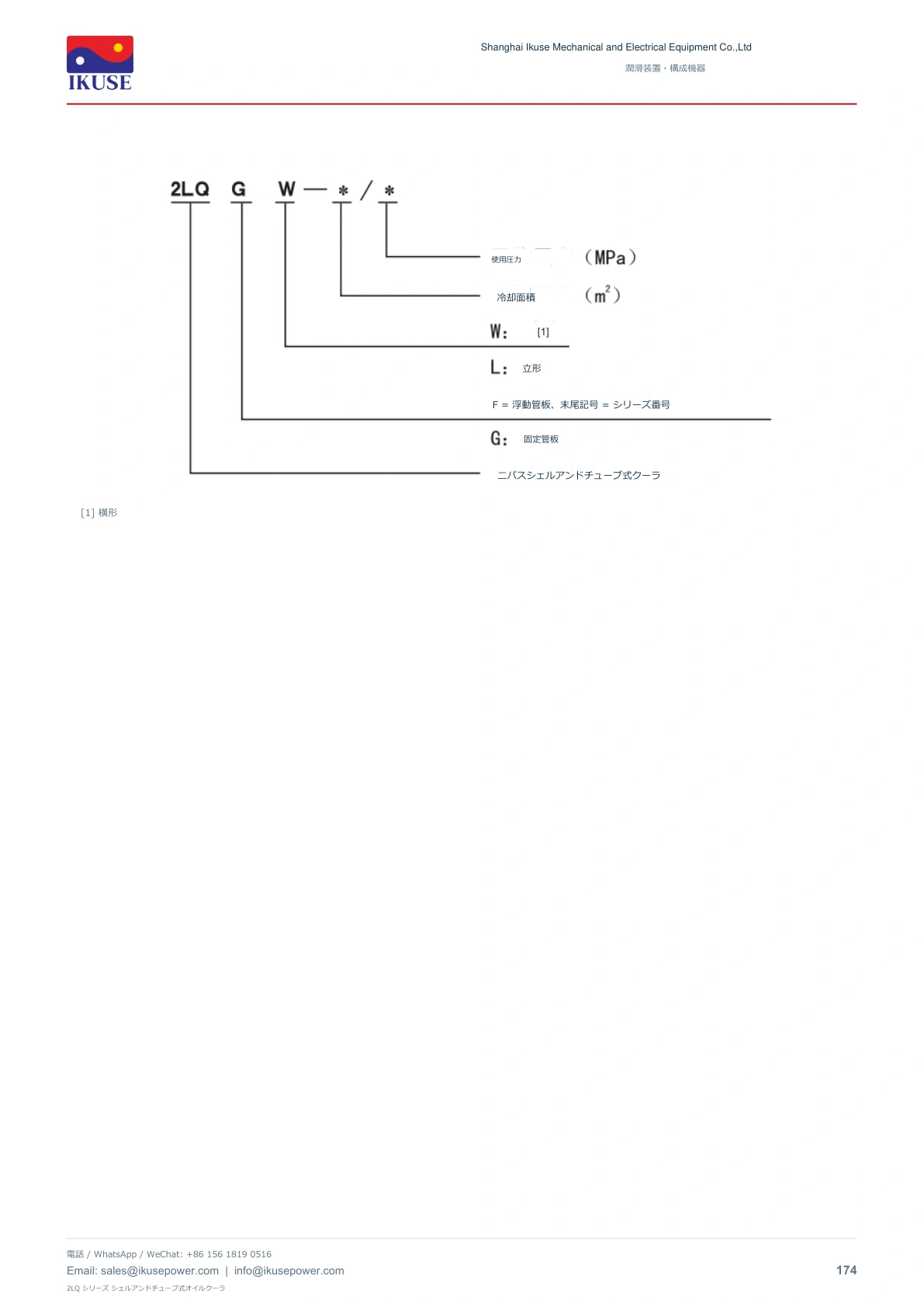

2LQ は二パスのシェルアンドチューブ式クーラです。F は浮動管板で、該当形式には後続のシリーズ記号を付けます。G は固定管板、W は横形、L は立形です。残りの欄は冷却面積（m²）と使用圧力（MPa）を表します。
2LQ は二パスのシェルアンドチューブ式クーラです。F は浮動管板で、該当形式には後続のシリーズ記号を付けます。G は固定管板、W は横形、L は立形です。残りの欄は冷却面積（m²）と使用圧力（MPa）を表します。
技術資料
仕様、取付寸法、図面は下記の技術図表および添付 PDF を参照してください。選定形式と構成に対応する数値を使用し、注文前に接続、使用媒体、据付空間を確認してください。
