Описание
Для многоточечных централизованных систем с числом точек менее 50. Число выходов выбирается от 1 до 14.
Подбор и эксплуатация
Температура −20–80°C. Смазка с пенетрацией не менее 265 (0.1 mm, 25°C, 150 g) или промышленное масло класса вязкости выше N68. Неиспользуемые насосные элементы снимайте, а отверстия закрывайте по инструкции.
Техническая документация
Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.

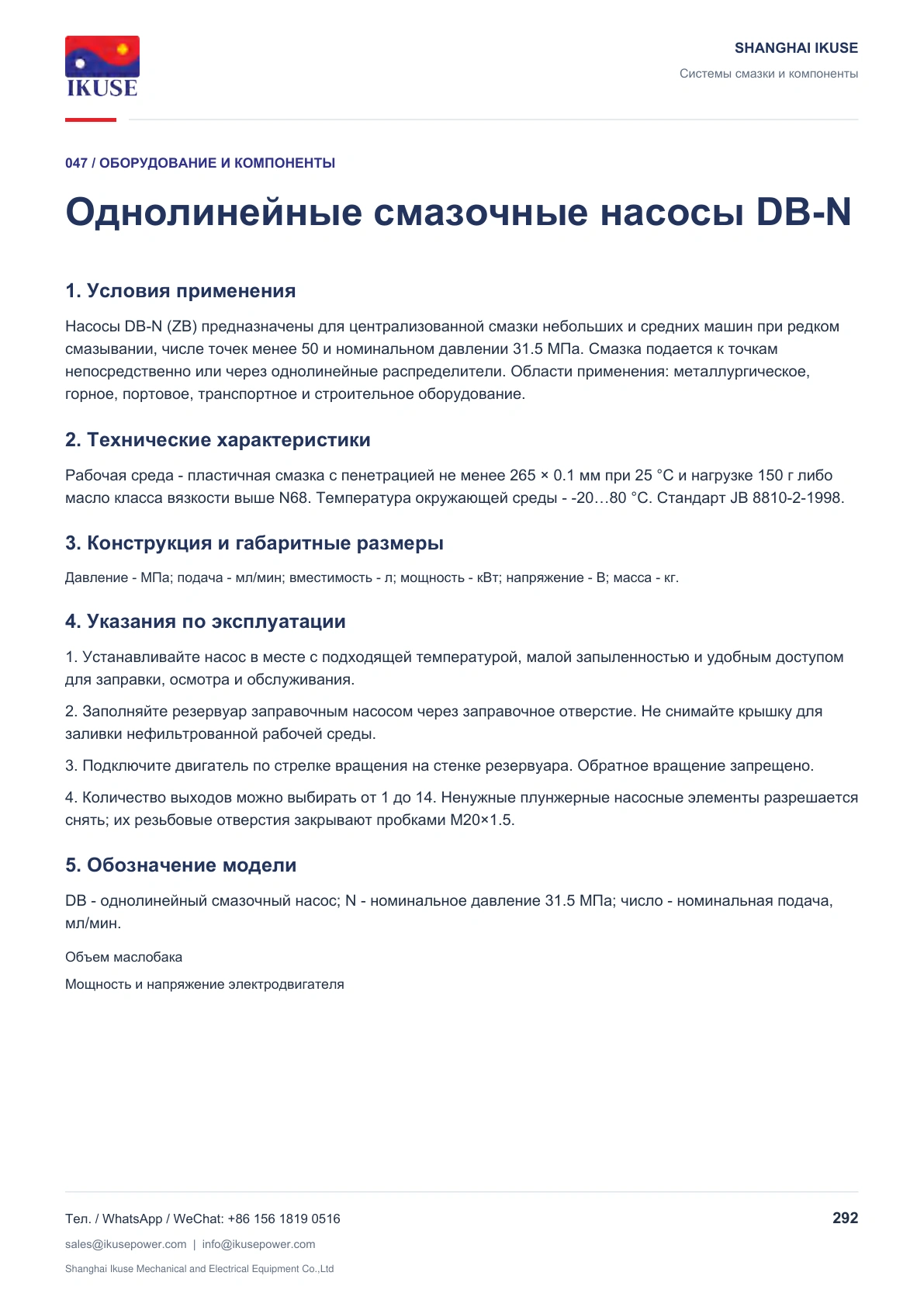

Конструкция и применение
1. Условия применения
Насосы DB-N (ZB) предназначены для централизованной смазки небольших и средних машин при редком смазывании, числе точек менее 50 и номинальном давлении 31.5 МПа. Смазка подается к точкам непосредственно или через однолинейные распределители. Области применения: металлургическое, горное, портовое, транспортное и строительное оборудование.
2. Технические характеристики
Рабочая среда - пластичная смазка с пенетрацией не менее 265 × 0.1 мм при 25 °C и нагрузке 150 г либо масло класса вязкости выше N68. Температура окружающей среды - -20…80 °C. Стандарт JB 8810-2-1998.
3. Конструкция и габаритные размеры
Давление - МПа; подача - мл/мин; вместимость - л; мощность - кВт; напряжение - В; масса - кг.
4. Указания по эксплуатации
1. Устанавливайте насос в месте с подходящей температурой, малой запыленностью и удобным доступом для заправки, осмотра и обслуживания.
2. Заполняйте резервуар заправочным насосом через заправочное отверстие. Не снимайте крышку для заливки нефильтрованной рабочей среды.
3. Подключите двигатель по стрелке вращения на стенке резервуара. Обратное вращение запрещено.
4. Количество выходов можно выбирать от 1 до 14. Ненужные плунжерные насосные элементы разрешается снять; их резьбовые отверстия закрывают пробками M20×1.5.

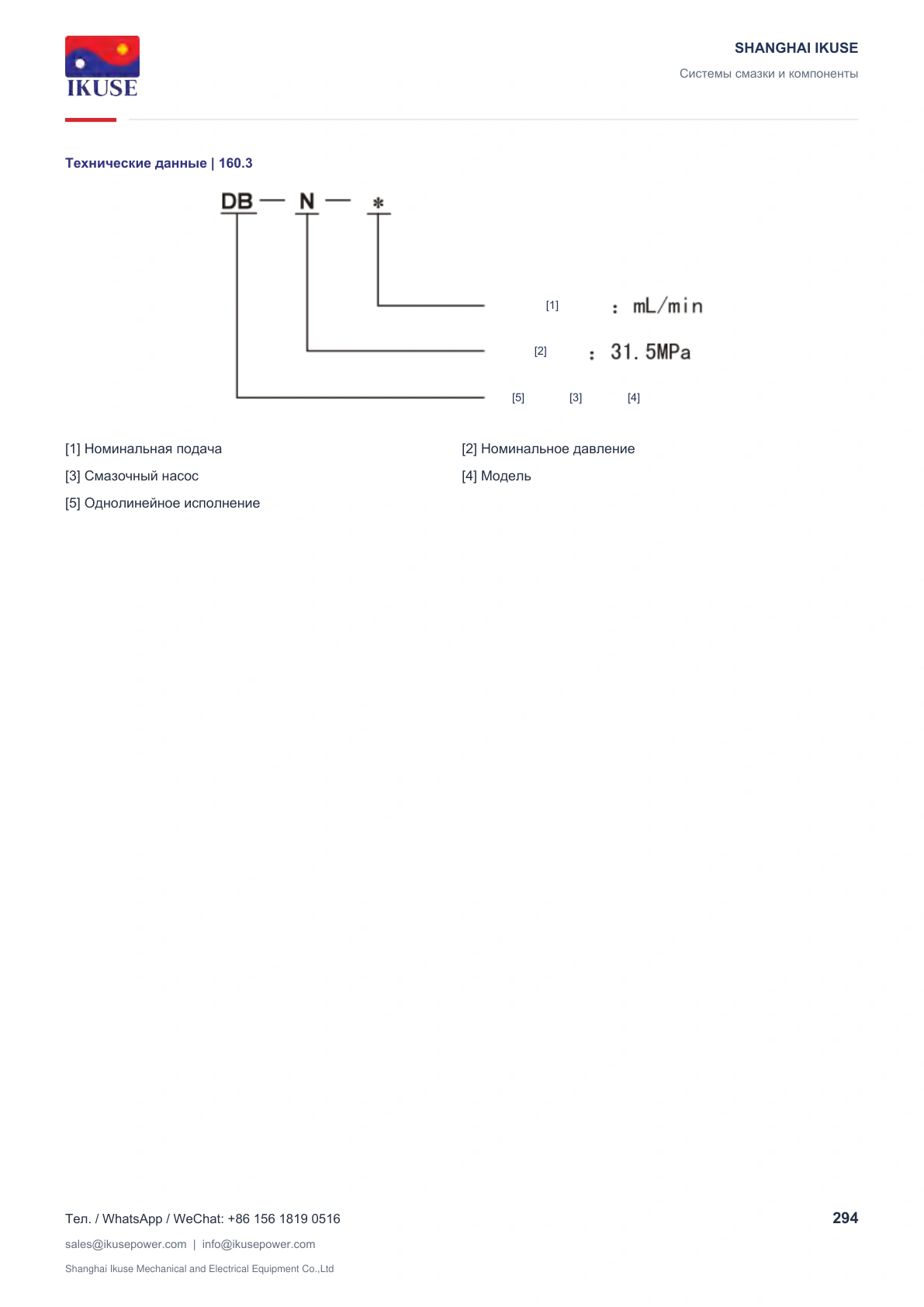

5. Обозначение модели
DB - однолинейный смазочный насос; N - номинальное давление 31.5 МПа; число - номинальная подача, мл/мин.
Объем маслобака
Мощность и напряжение электродвигателя
