Описание
Передаёт в шкаф управления сигнал перепада давления на концах магистралей электрической системы централизованной подачи пластичной смазки для переключения направления.
Подбор и эксплуатация
Подключайте к концам питающих магистралей; после клапана устанавливайте распределитель. Проверяйте соединения и направление регулировки по чертежу.
Техническая документация
Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.

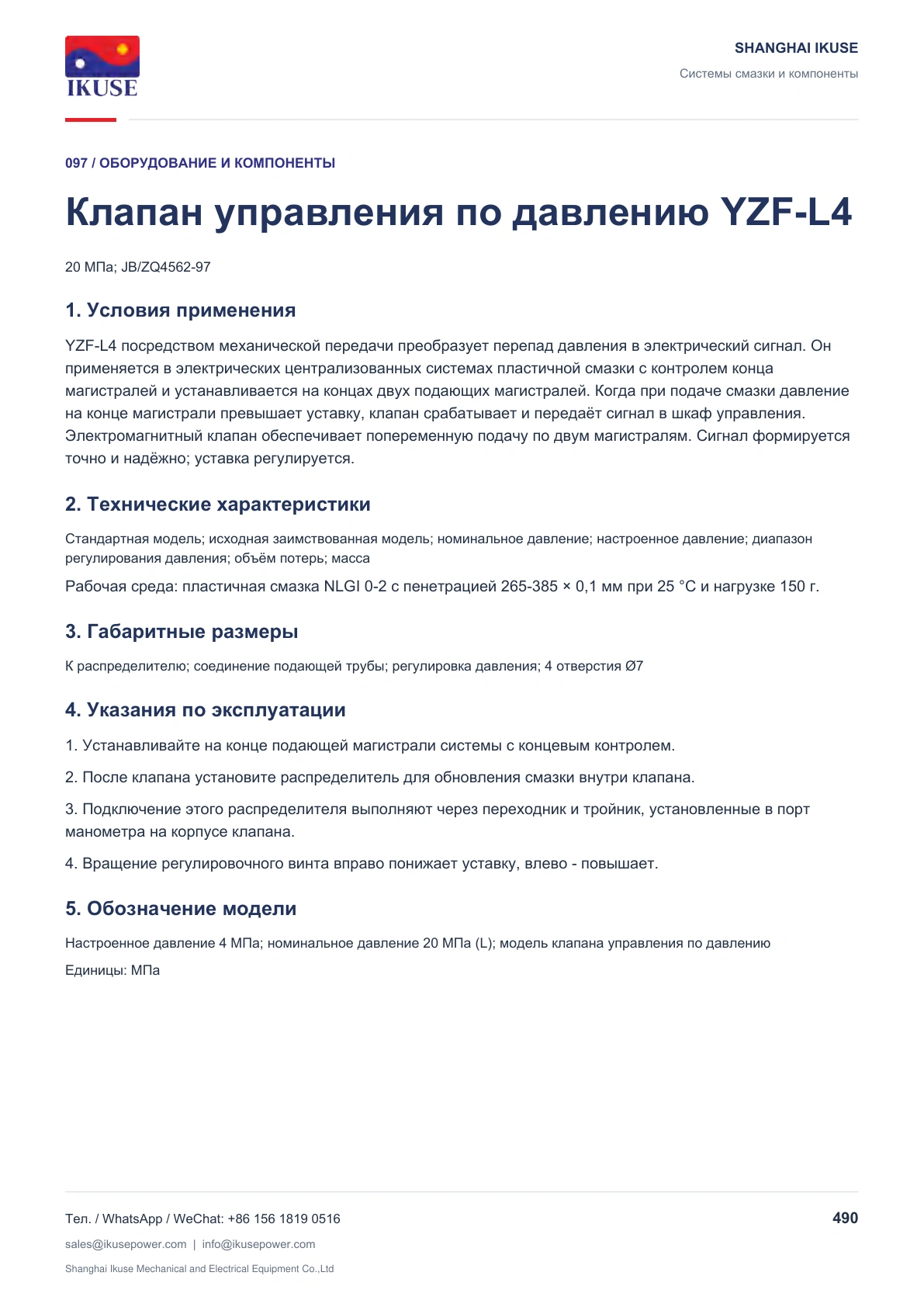

Конструкция и применение
20 МПа; JB/ZQ4562-97
1. Условия применения
YZF-L4 посредством механической передачи преобразует перепад давления в электрический сигнал. Он применяется в электрических централизованных системах пластичной смазки с контролем конца магистралей и устанавливается на концах двух подающих магистралей. Когда при подаче смазки давление на конце магистрали превышает уставку, клапан срабатывает и передаёт сигнал в шкаф управления. Электромагнитный клапан обеспечивает попеременную подачу по двум магистралям. Сигнал формируется точно и надёжно; уставка регулируется.

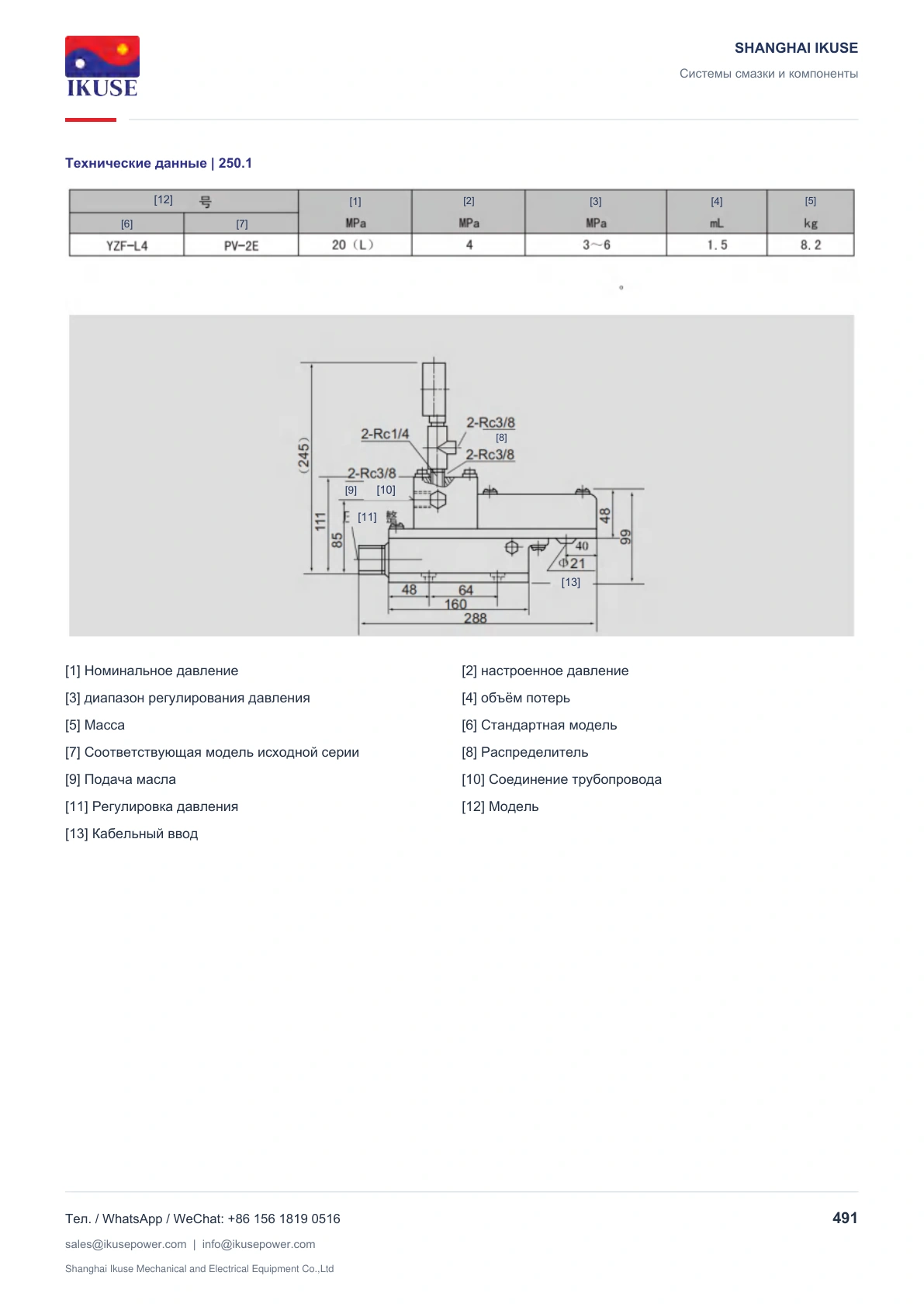

2. Технические характеристики
Стандартная модель; исходная заимствованная модель; номинальное давление; настроенное давление; диапазон регулирования давления; объём потерь; масса
Рабочая среда: пластичная смазка NLGI 0-2 с пенетрацией 265-385 × 0,1 мм при 25 °C и нагрузке 150 г.

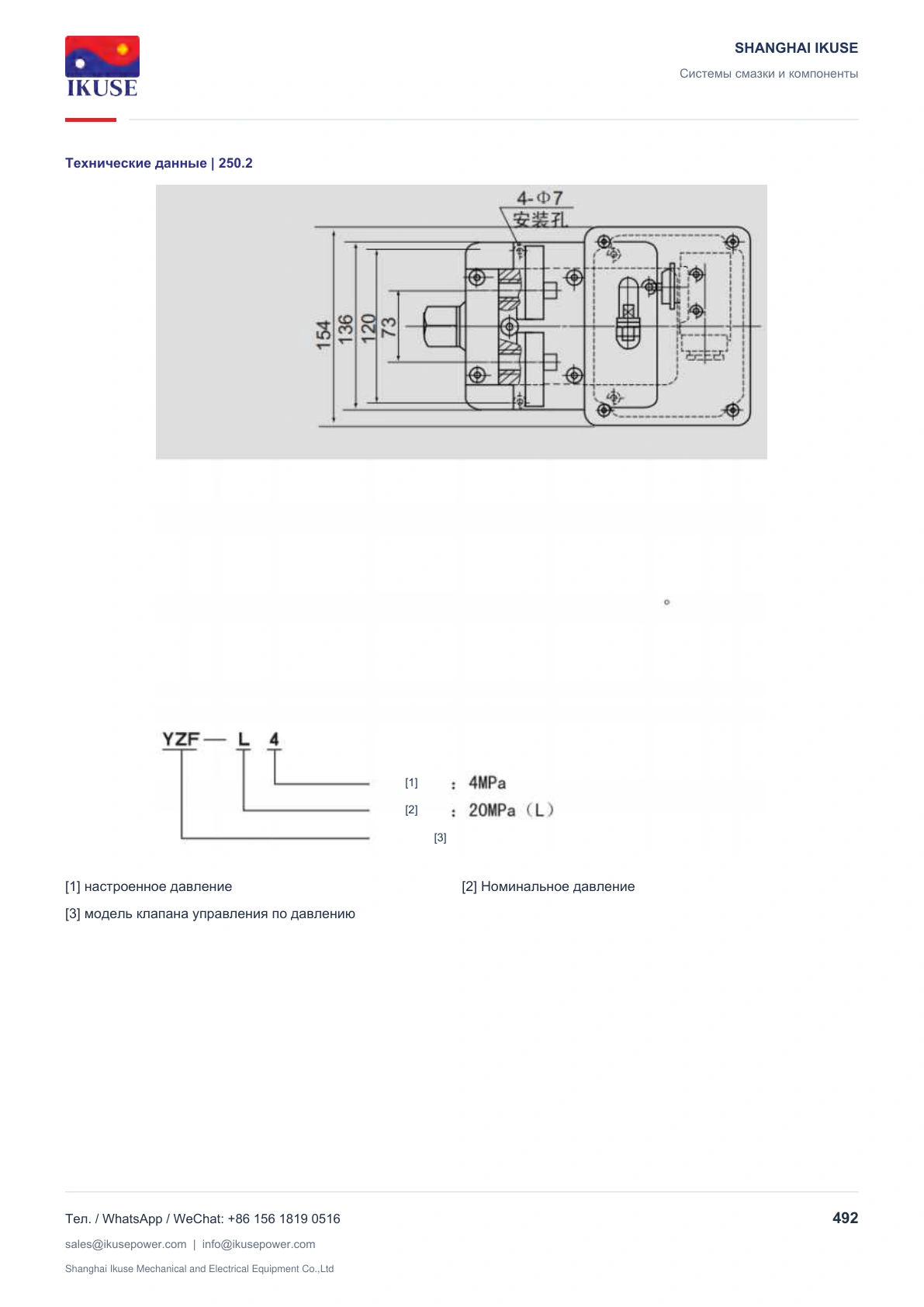

3. Габаритные размеры
К распределителю; соединение подающей трубы; регулировка давления; 4 отверстия Ø7
4. Указания по эксплуатации
1. Устанавливайте на конце подающей магистрали системы с концевым контролем.
2. После клапана установите распределитель для обновления смазки внутри клапана.
3. Подключение этого распределителя выполняют через переходник и тройник, установленные в порт манометра на корпусе клапана.
4. Вращение регулировочного винта вправо понижает уставку, влево - повышает.
5. Обозначение модели
Настроенное давление 4 МПа; номинальное давление 20 МПа (L); модель клапана управления по давлению
Единицы: МПа
