Описание
Хранение, отстаивание, охлаждение, удаление пены и воздуха из масла. Фильтрация возвратного потока совмещает сетчатую и магнитную очистку.
Подбор и эксплуатация
Рабочие уровни определяются при работающем насосе. Контакты сигнализатора уровня: 220 V, 0.2 A.
Техническая документация

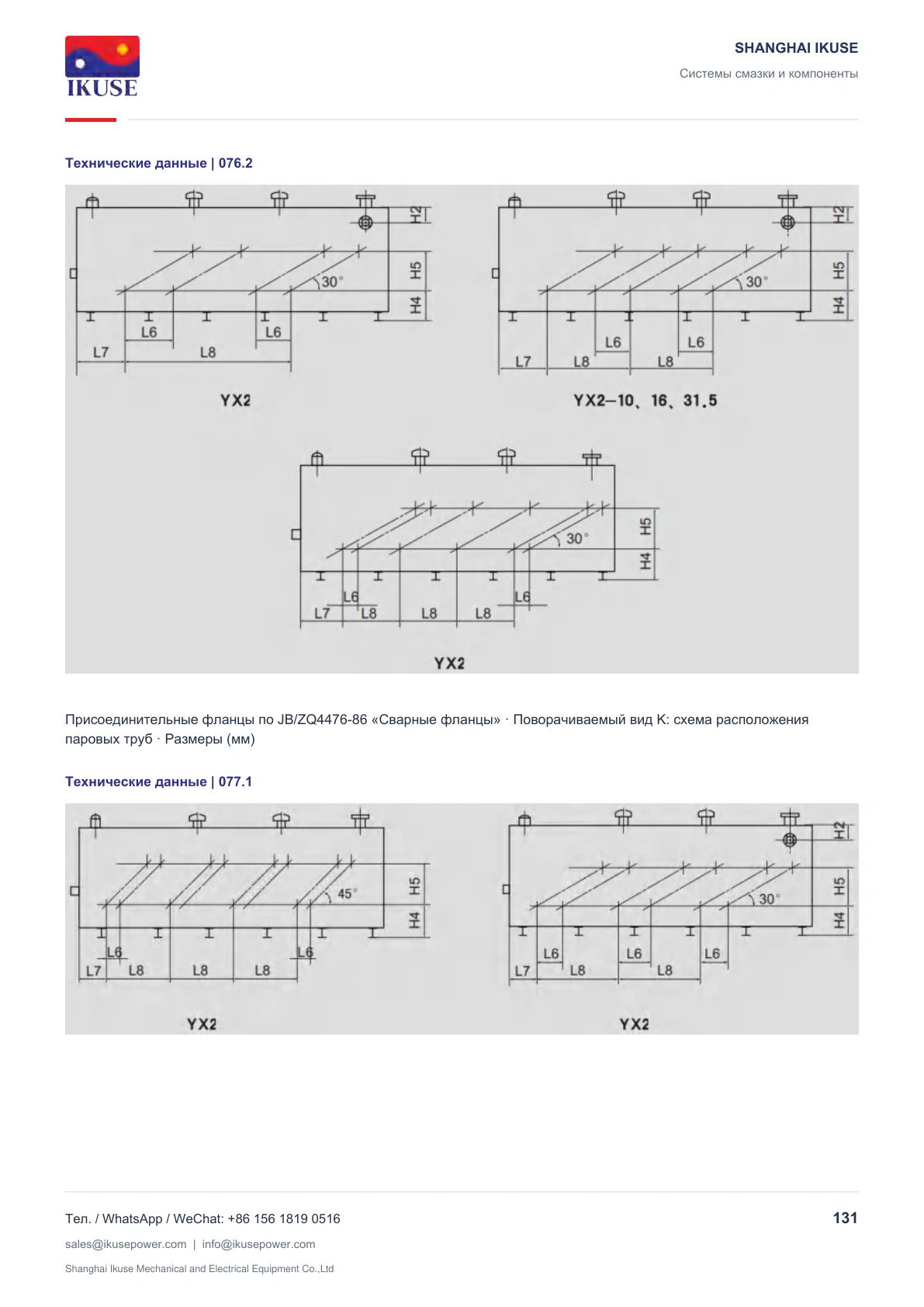

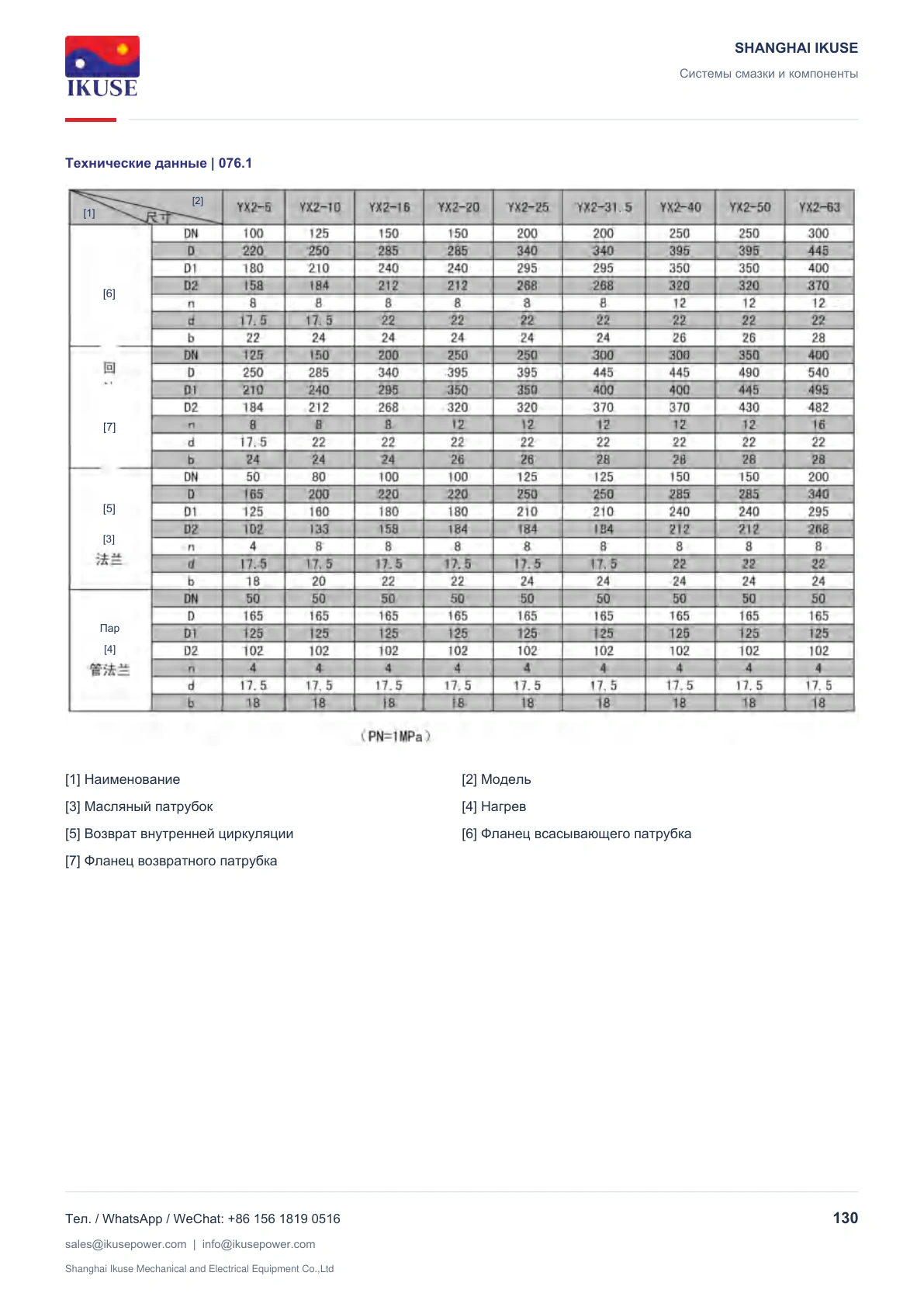

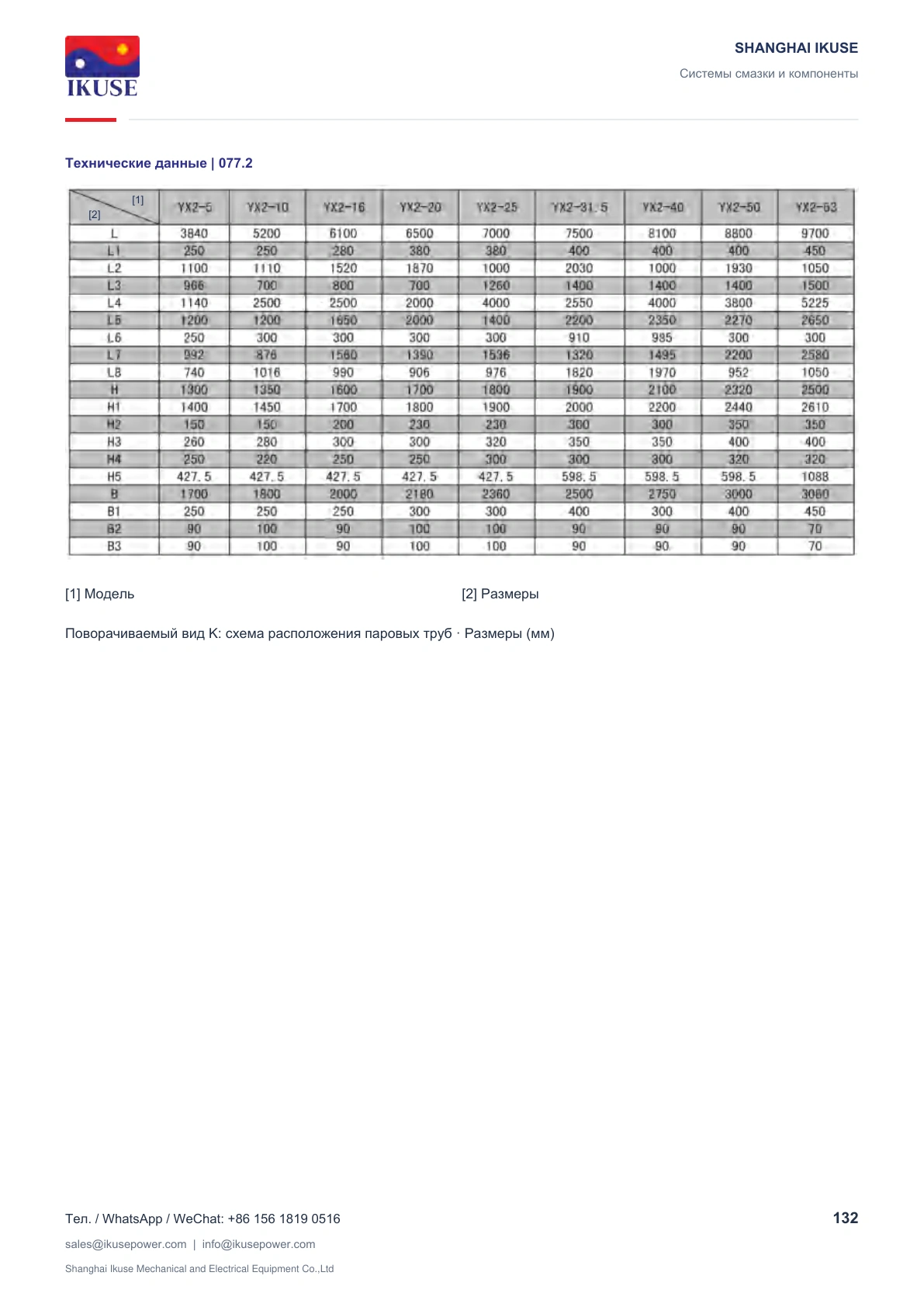

Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.
Конструкция и применение

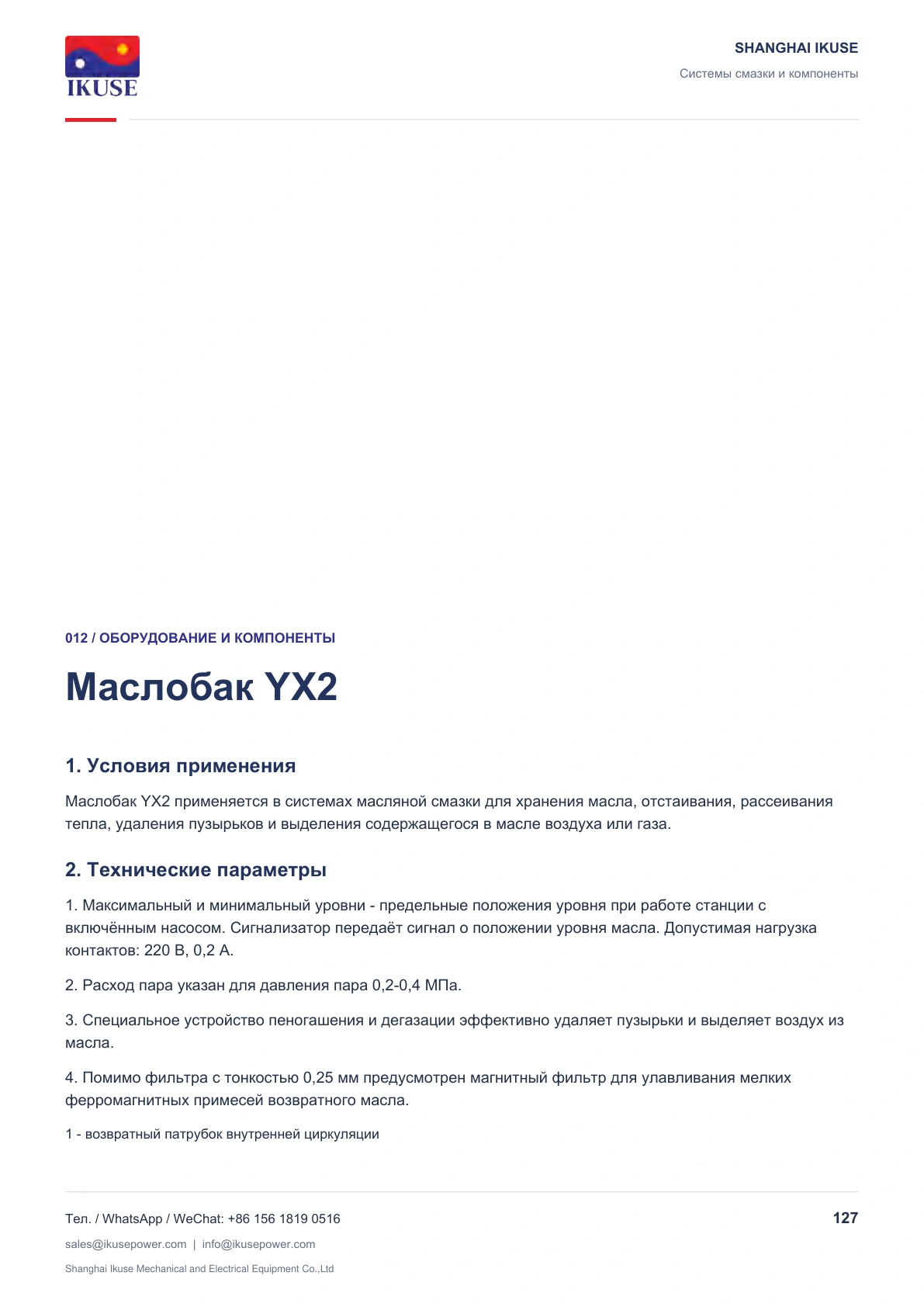

1. Условия применения

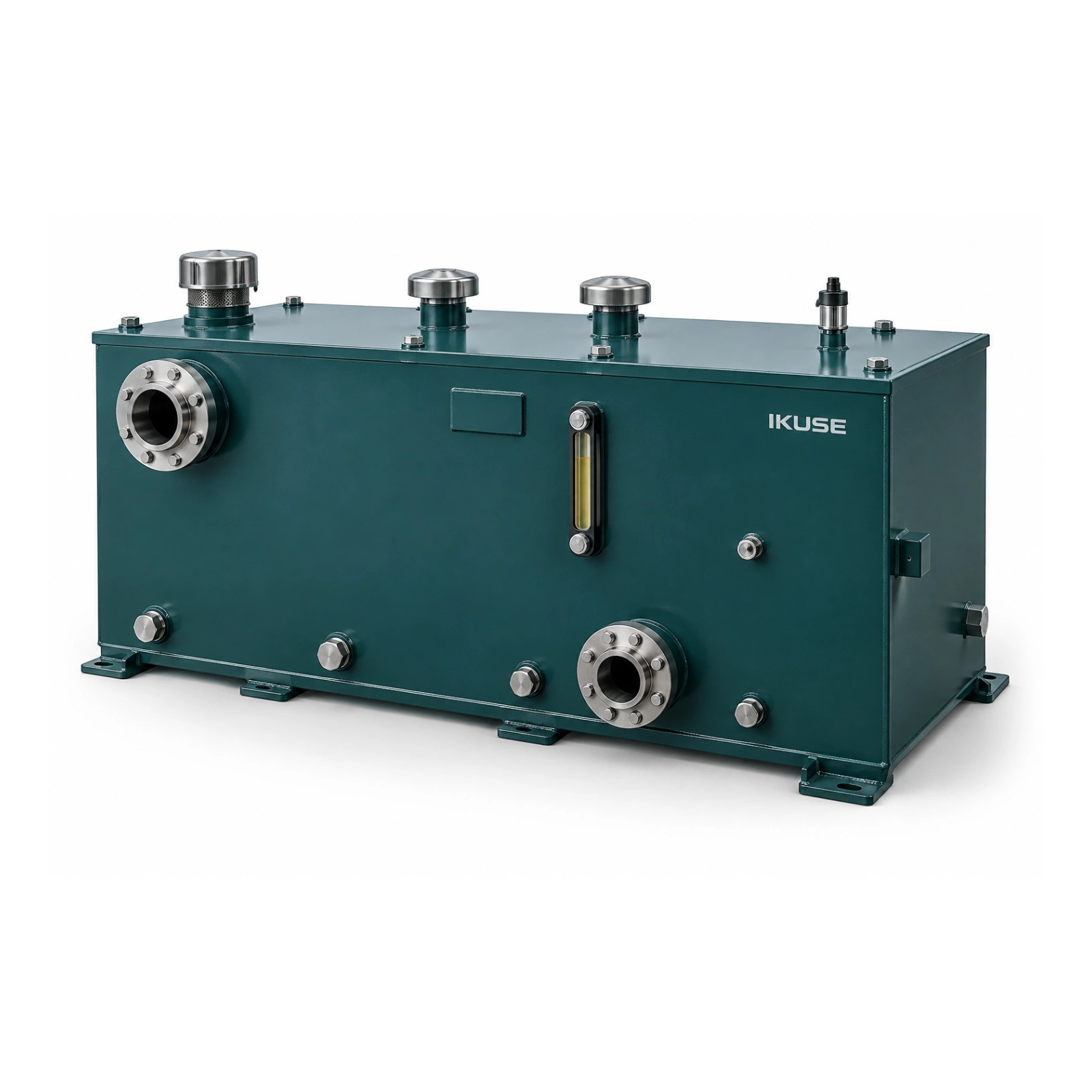

Маслобак YX2 применяется в системах масляной смазки для хранения масла, отстаивания, рассеивания тепла, удаления пузырьков и выделения содержащегося в масле воздуха или газа.

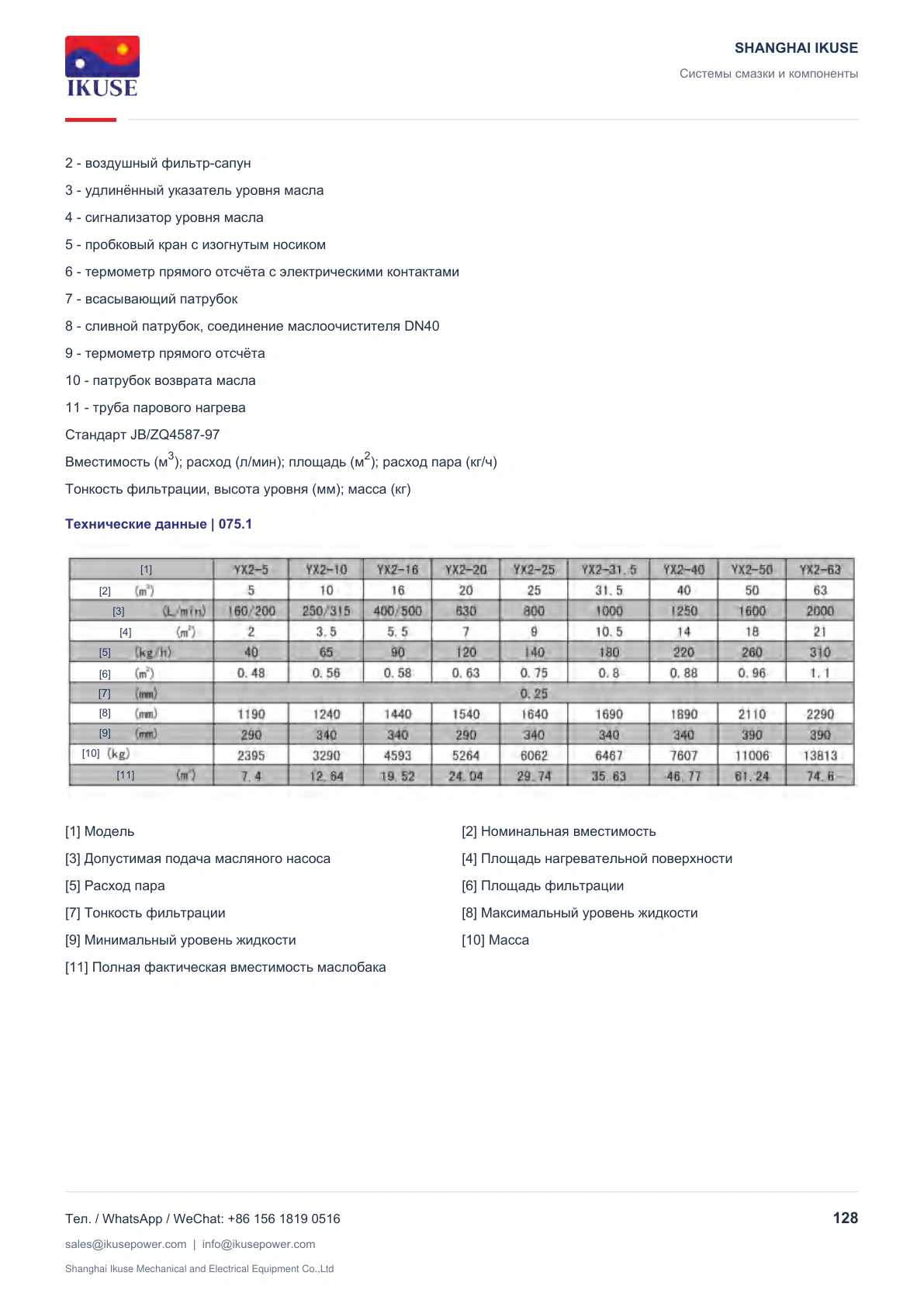

2. Технические параметры
1. Максимальный и минимальный уровни - предельные положения уровня при работе станции с включённым насосом. Сигнализатор передаёт сигнал о положении уровня масла. Допустимая нагрузка контактов: 220 В, 0,2 А.
2. Расход пара указан для давления пара 0,2-0,4 МПа.
3. Специальное устройство пеногашения и дегазации эффективно удаляет пузырьки и выделяет воздух из масла.
4. Помимо фильтра с тонкостью 0,25 мм предусмотрен магнитный фильтр для улавливания мелких ферромагнитных примесей возвратного масла.

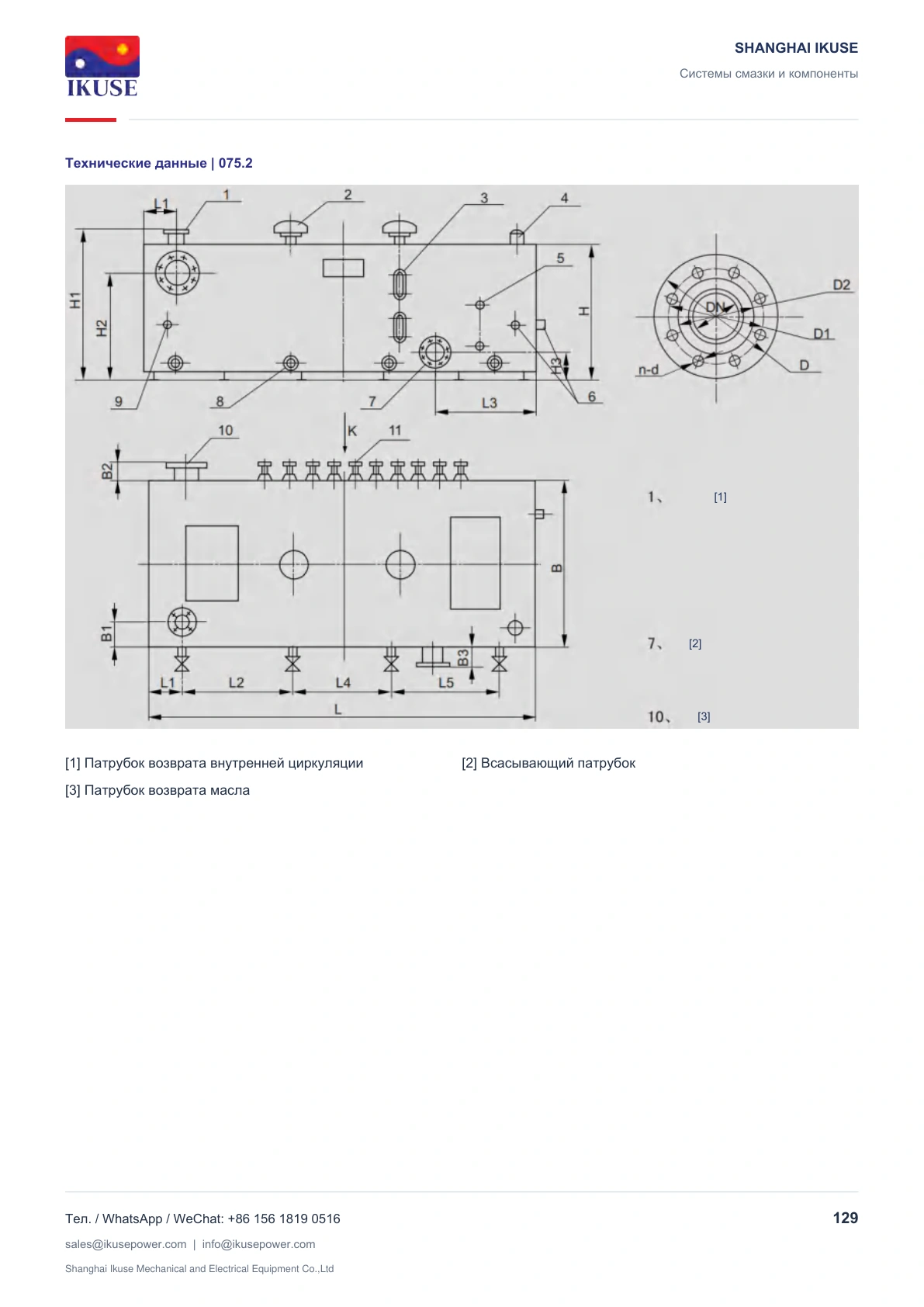

1 - возвратный патрубок внутренней циркуляции
