Описание

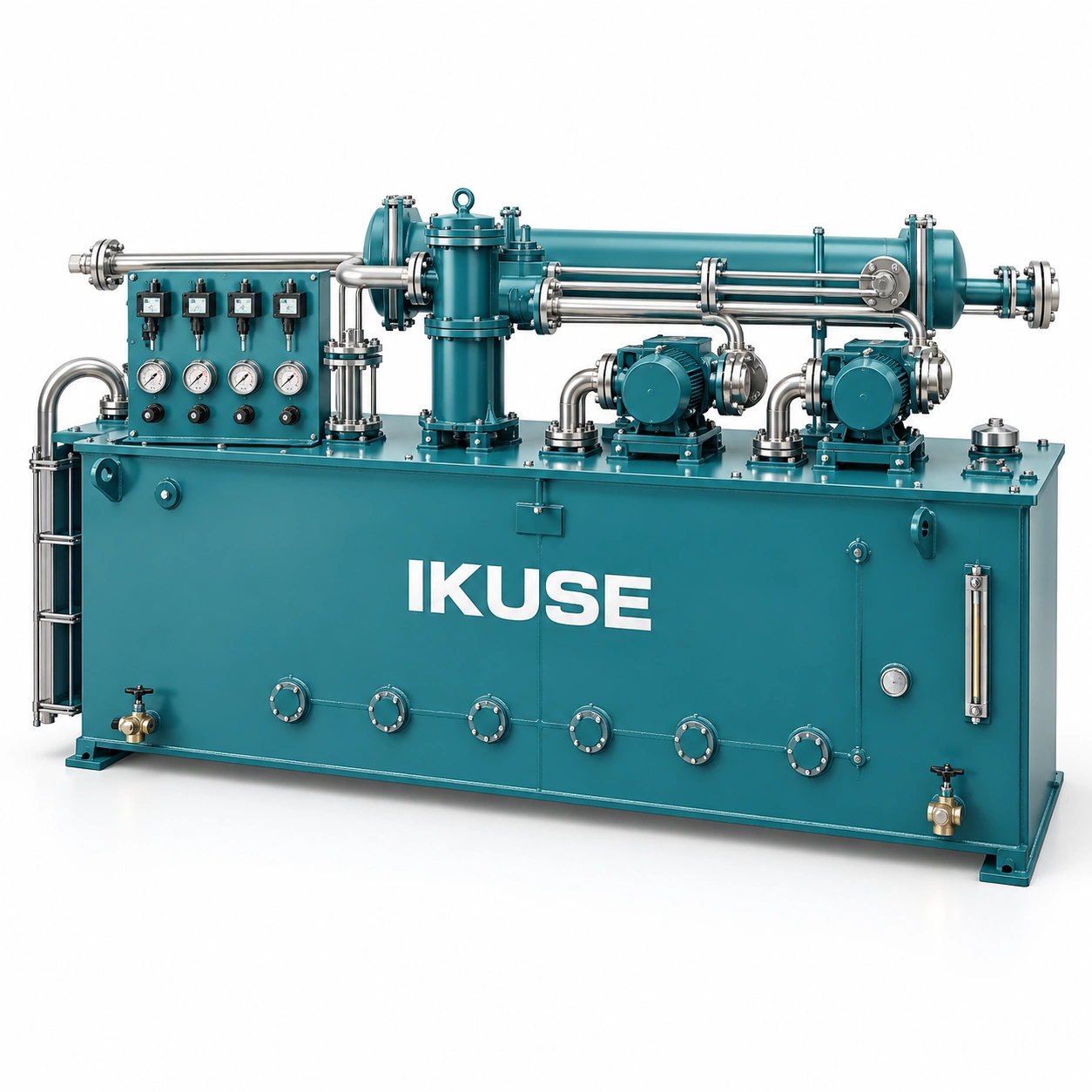

Моноблочная станция XYZ-GZ объединяет насосы, фильтры, охладитель и бак для циркуляционной масляной смазки с повышенным расходом. Номинальный расход 200–1000 L/min, давление подачи не более 0.4 MPa.
Техническая документация

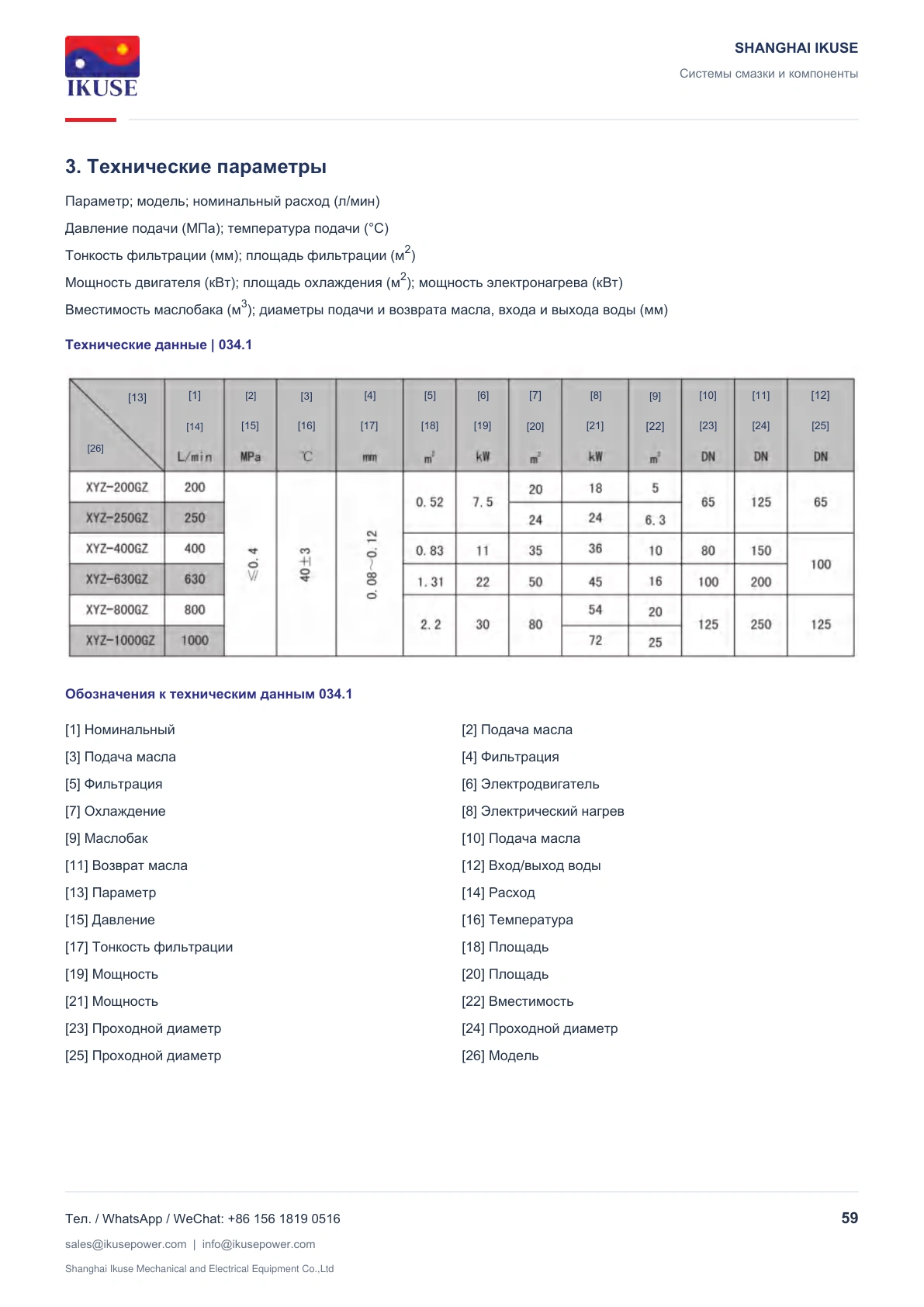

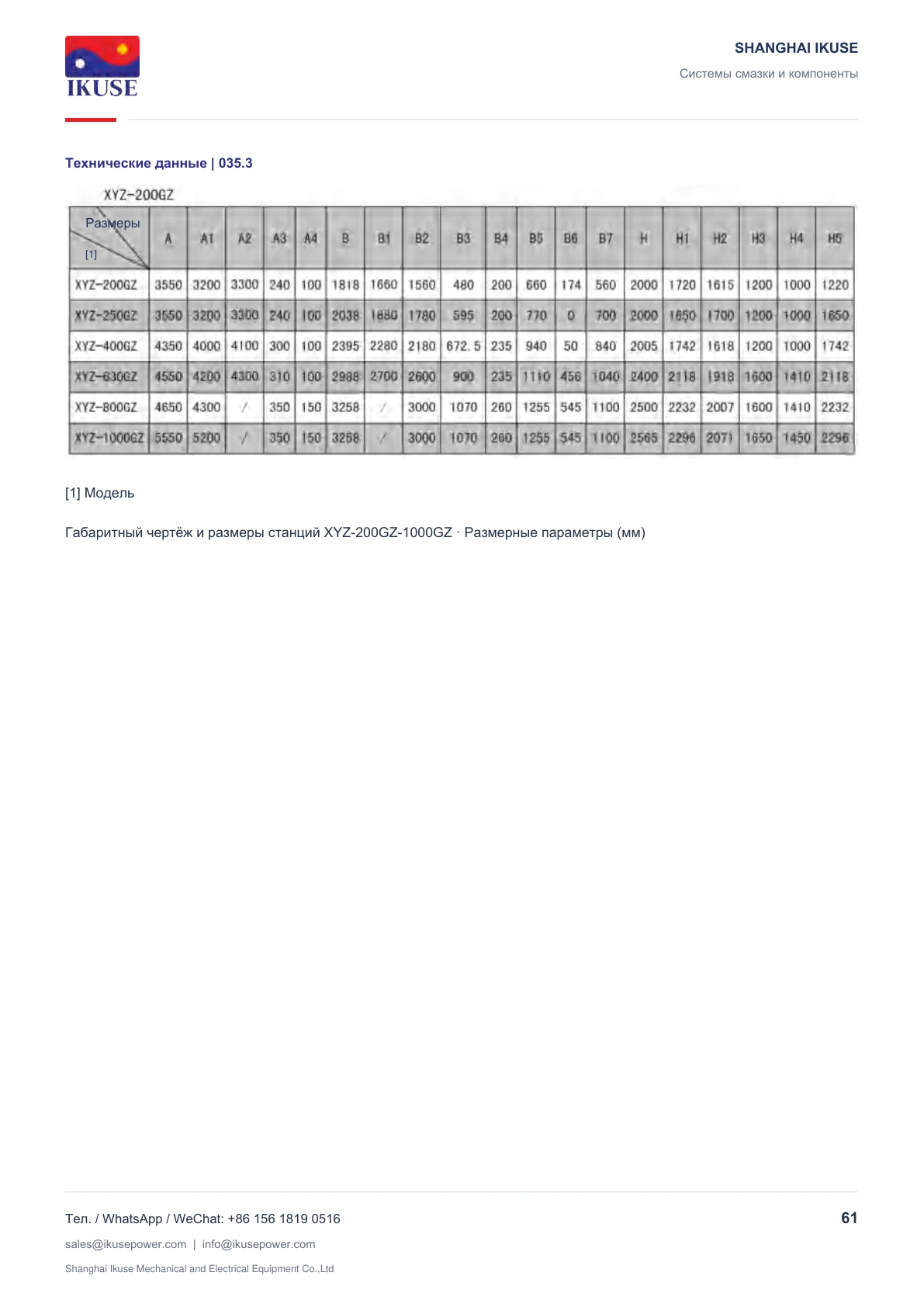

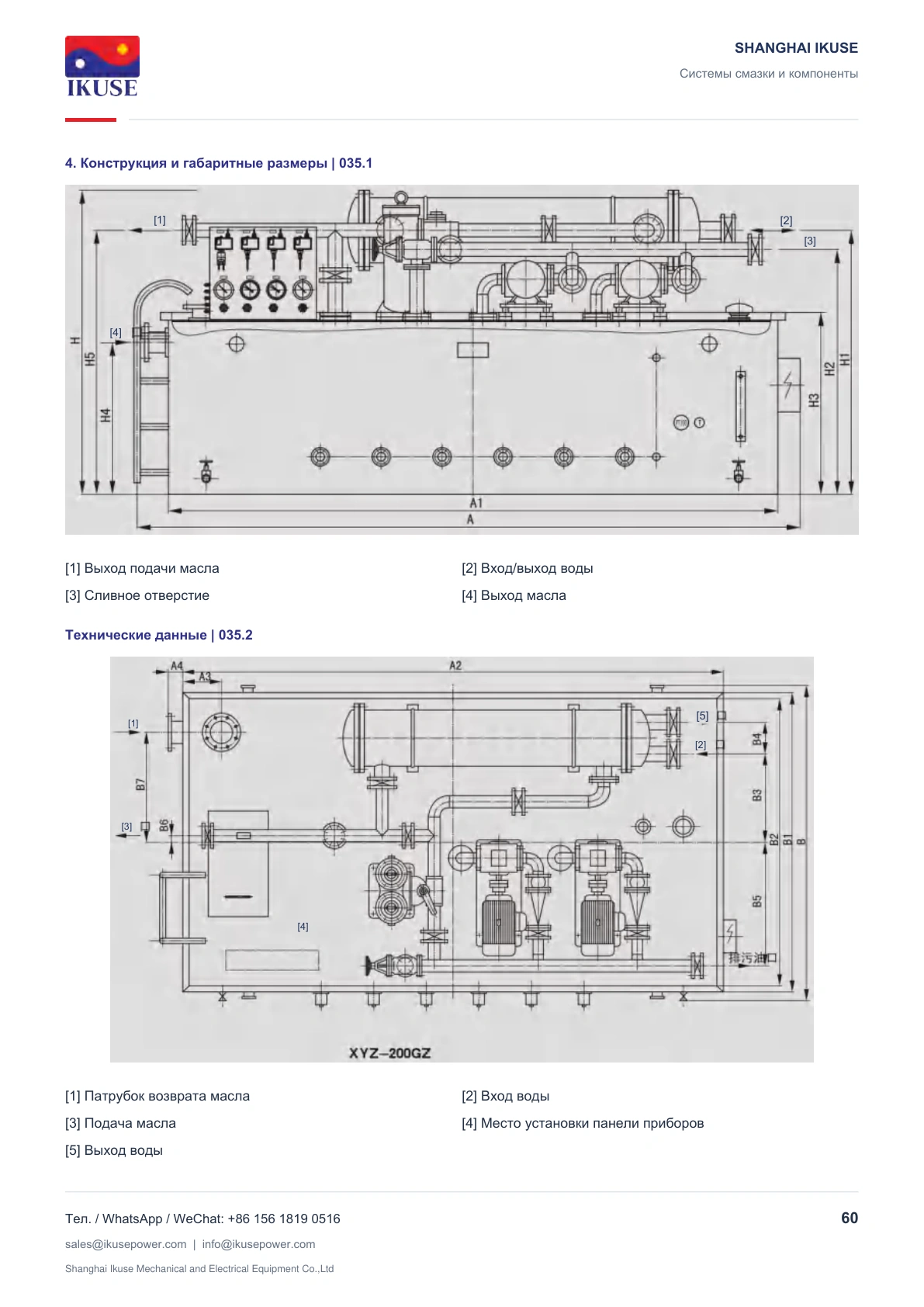

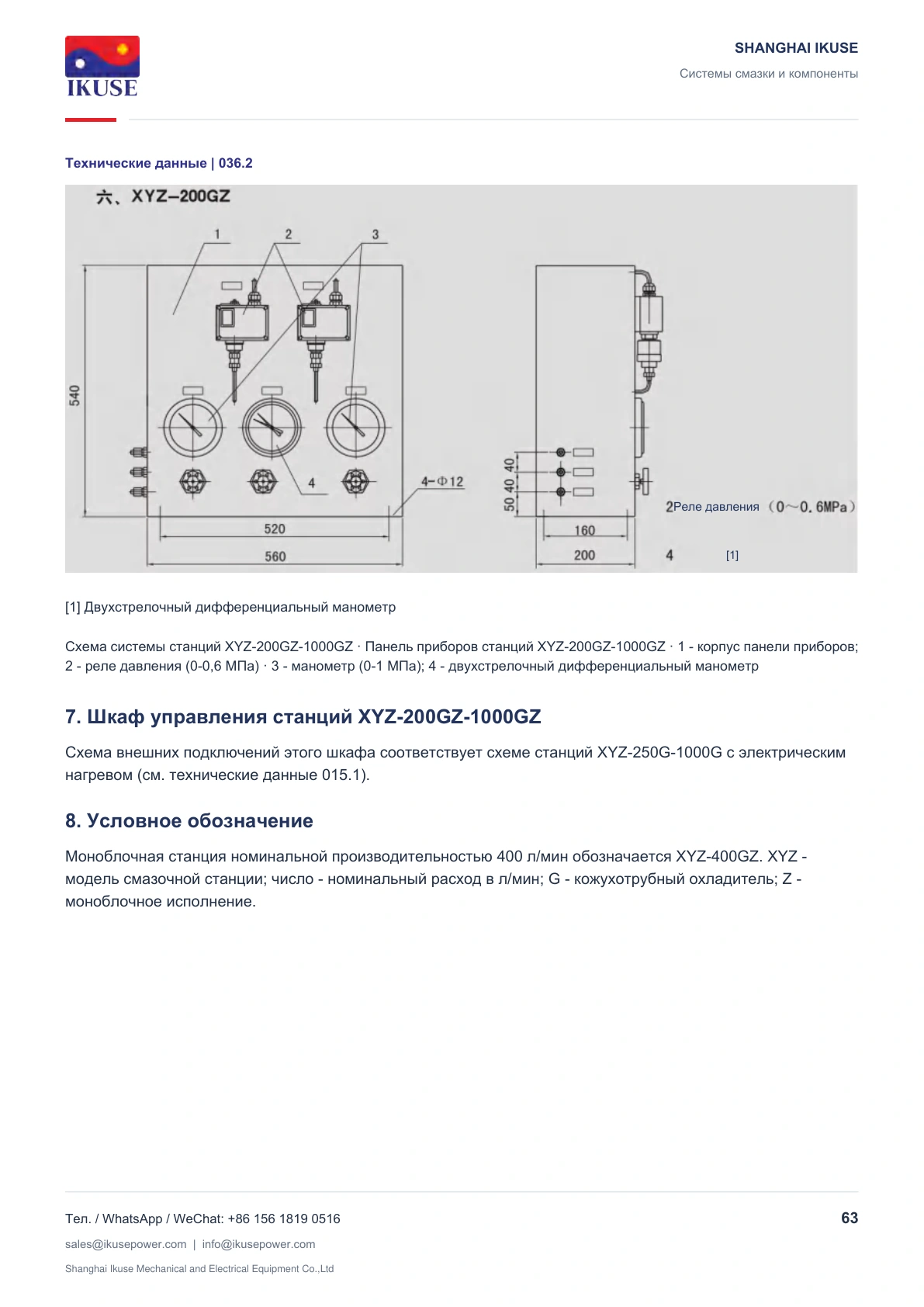

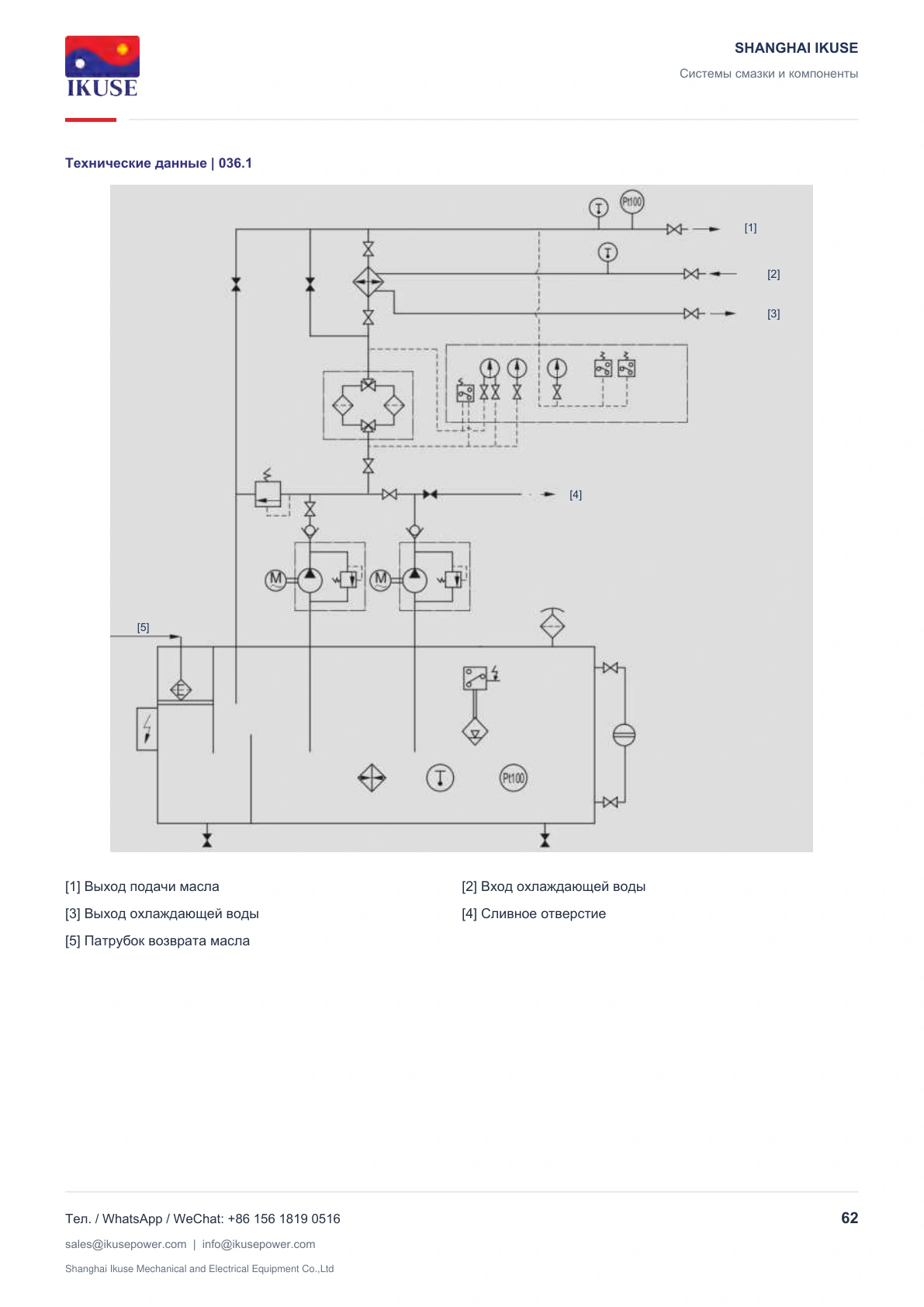

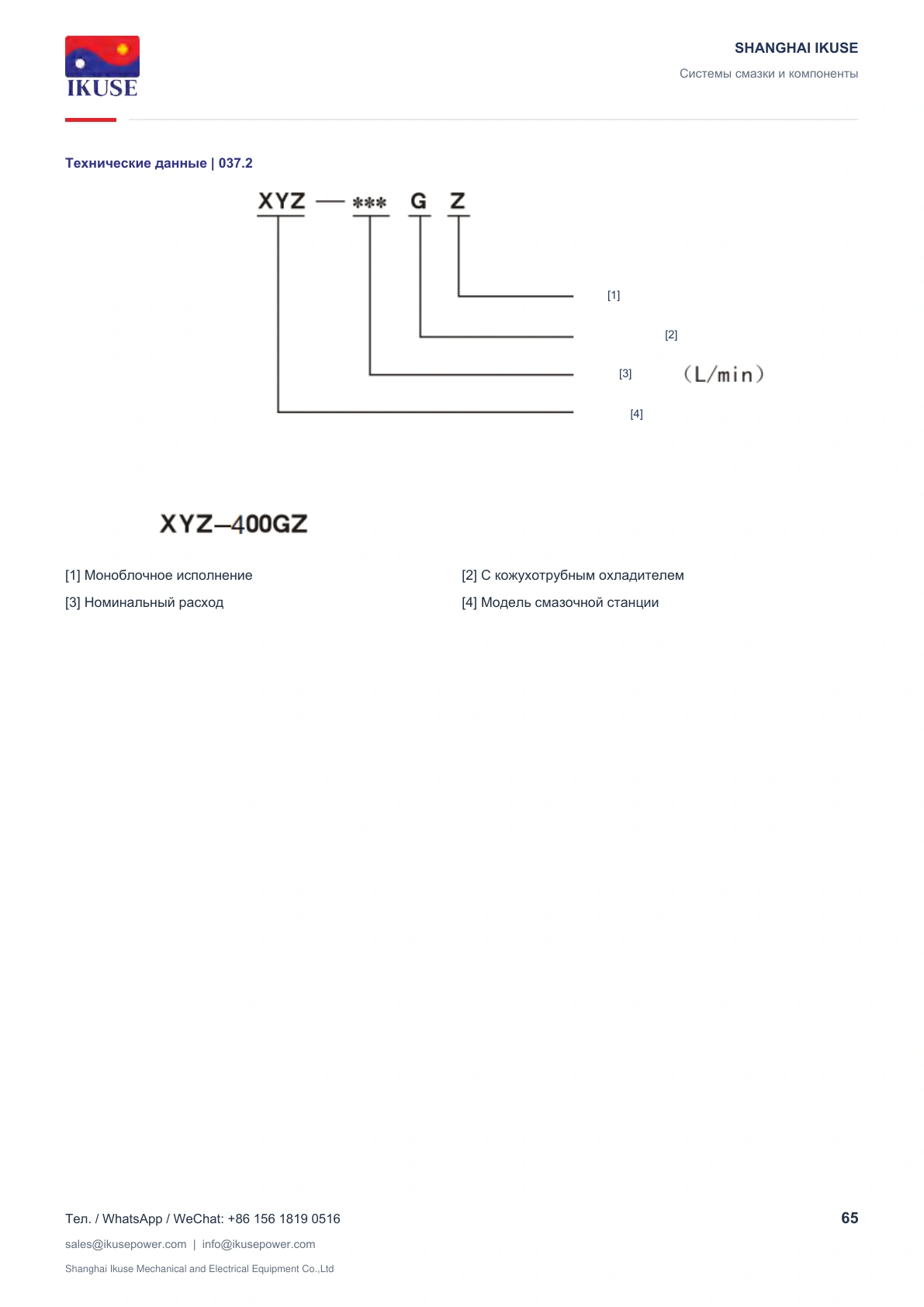

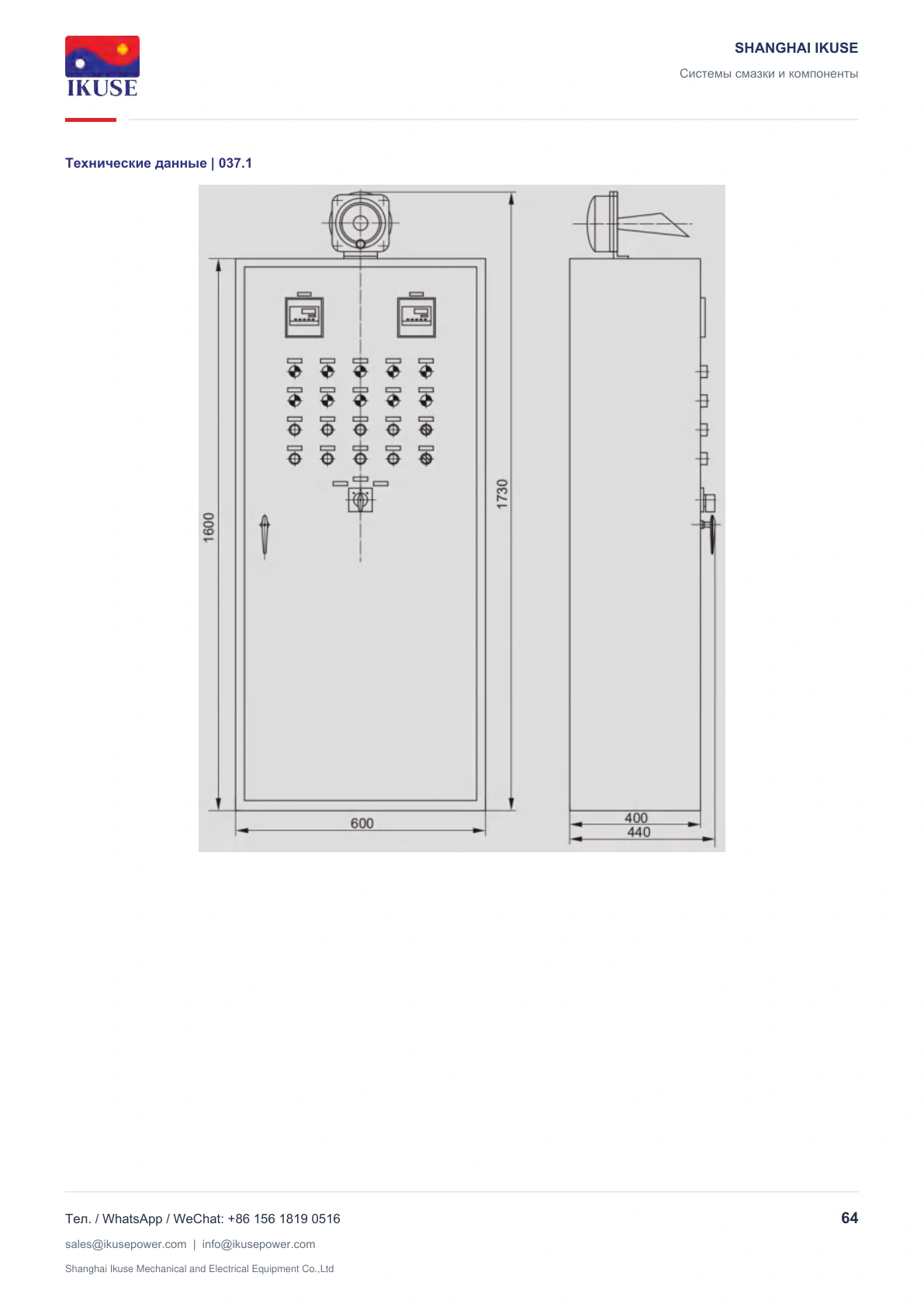

Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.
Конструкция и применение

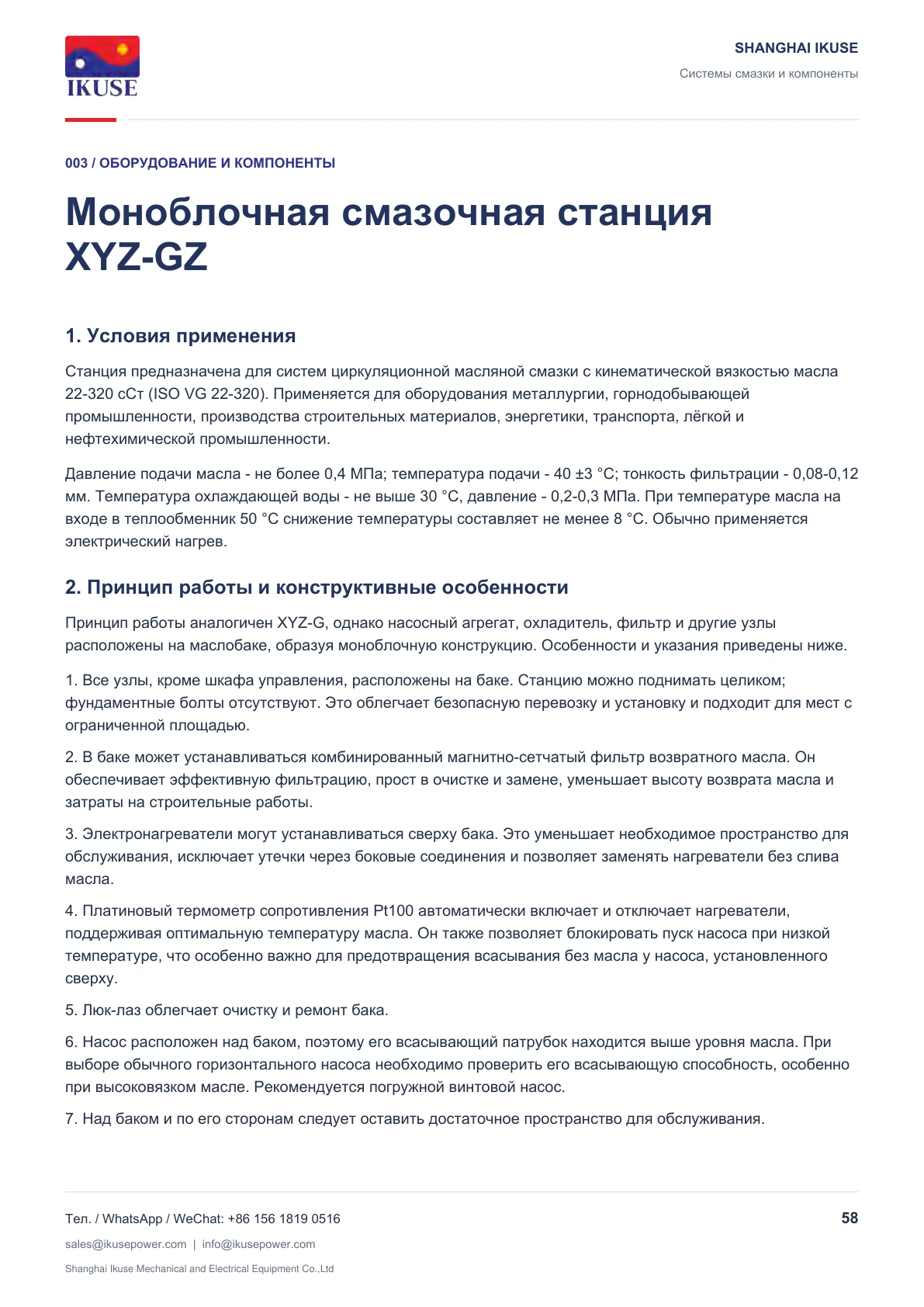

1. Условия применения
Станция предназначена для систем циркуляционной масляной смазки с кинематической вязкостью масла 22-320 сСт (ISO VG 22-320). Применяется для оборудования металлургии, горнодобывающей промышленности, производства строительных материалов, энергетики, транспорта, лёгкой и нефтехимической промышленности.
Давление подачи масла - не более 0,4 МПа; температура подачи - 40 ±3 °C; тонкость фильтрации - 0,08-0,12 мм. Температура охлаждающей воды - не выше 30 °C, давление - 0,2-0,3 МПа. При температуре масла на входе в теплообменник 50 °C снижение температуры составляет не менее 8 °C. Обычно применяется электрический нагрев.
2. Принцип работы и конструктивные особенности
Принцип работы аналогичен XYZ-G, однако насосный агрегат, охладитель, фильтр и другие узлы расположены на маслобаке, образуя моноблочную конструкцию. Особенности и указания приведены ниже.
1. Все узлы, кроме шкафа управления, расположены на баке. Станцию можно поднимать целиком; фундаментные болты отсутствуют. Это облегчает безопасную перевозку и установку и подходит для мест с ограниченной площадью.
2. В баке может устанавливаться комбинированный магнитно-сетчатый фильтр возвратного масла. Он обеспечивает эффективную фильтрацию, прост в очистке и замене, уменьшает высоту возврата масла и затраты на строительные работы.
3. Электронагреватели могут устанавливаться сверху бака. Это уменьшает необходимое пространство для обслуживания, исключает утечки через боковые соединения и позволяет заменять нагреватели без слива масла.
4. Платиновый термометр сопротивления Pt100 автоматически включает и отключает нагреватели, поддерживая оптимальную температуру масла. Он также позволяет блокировать пуск насоса при низкой температуре, что особенно важно для предотвращения всасывания без масла у насоса, установленного сверху.
5. Люк-лаз облегчает очистку и ремонт бака.
6. Насос расположен над баком, поэтому его всасывающий патрубок находится выше уровня масла. При выборе обычного горизонтального насоса необходимо проверить его всасывающую способность, особенно при высоковязком масле. Рекомендуется погружной винтовой насос.
7. Над баком и по его сторонам следует оставить достаточное пространство для обслуживания.
