Управление осевым перемещением вращающейся печи. Регулируемый насос и регулятор расхода задают скорость подъёма; отдельный регулятор задаёт скорость опускания.
Подбор и эксплуатация
Рабочий ход ±10 mm, ход сигнализации ±15 mm, предельный ход ±30 mm. При достижении предела основной двигатель должен остановиться. Настройте ограничители и расход по режиму печи.
Техническая документация
Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.
Конструкция и применение
1. Условия применения

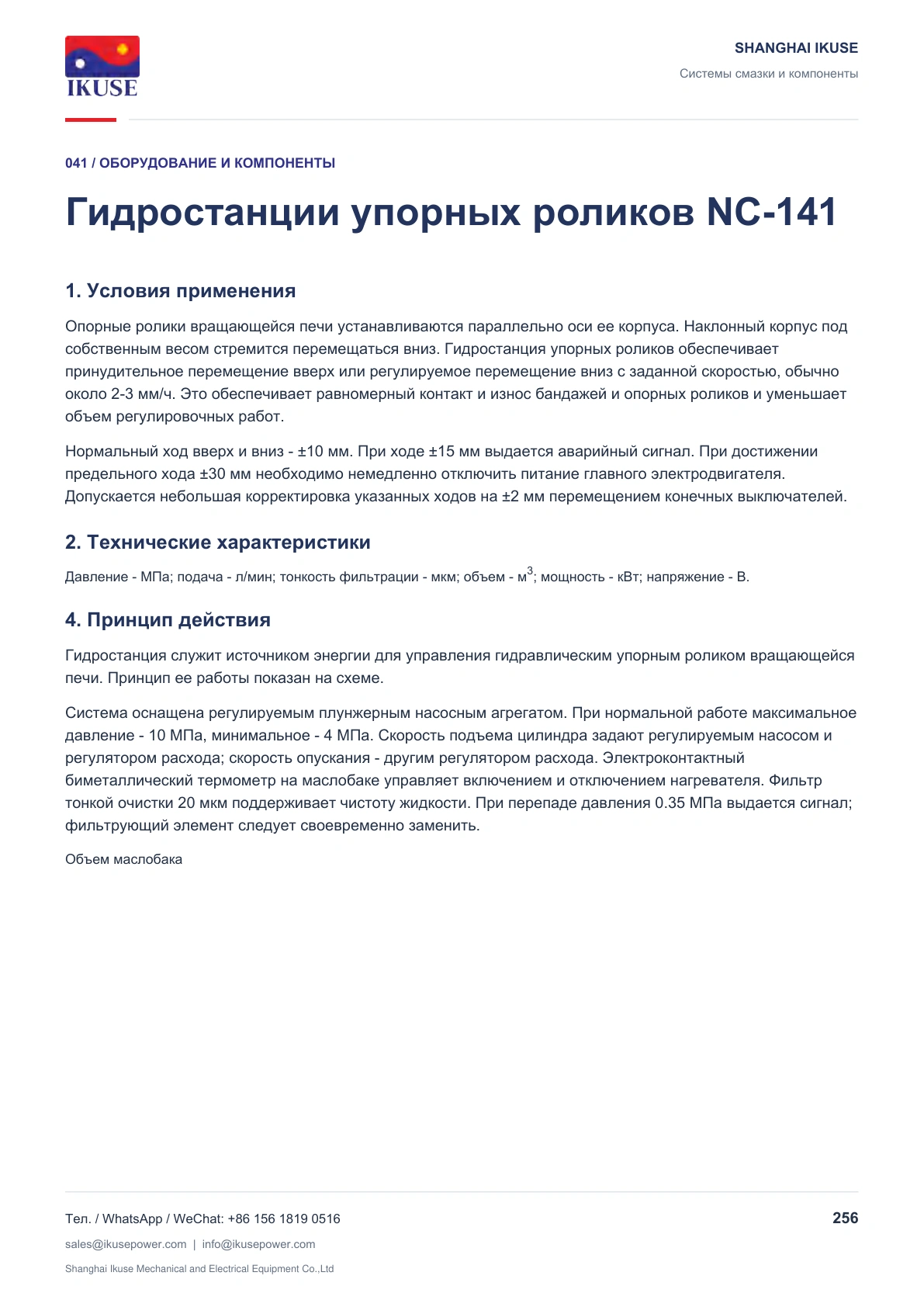

Опорные ролики вращающейся печи устанавливаются параллельно оси ее корпуса. Наклонный корпус под собственным весом стремится перемещаться вниз. Гидростанция упорных роликов обеспечивает принудительное перемещение вверх или регулируемое перемещение вниз с заданной скоростью, обычно около 2-3 мм/ч. Это обеспечивает равномерный контакт и износ бандажей и опорных роликов и уменьшает объем регулировочных работ.
Нормальный ход вверх и вниз - ±10 мм. При ходе ±15 мм выдается аварийный сигнал. При достижении предельного хода ±30 мм необходимо немедленно отключить питание главного электродвигателя. Допускается небольшая корректировка указанных ходов на ±2 мм перемещением конечных выключателей.

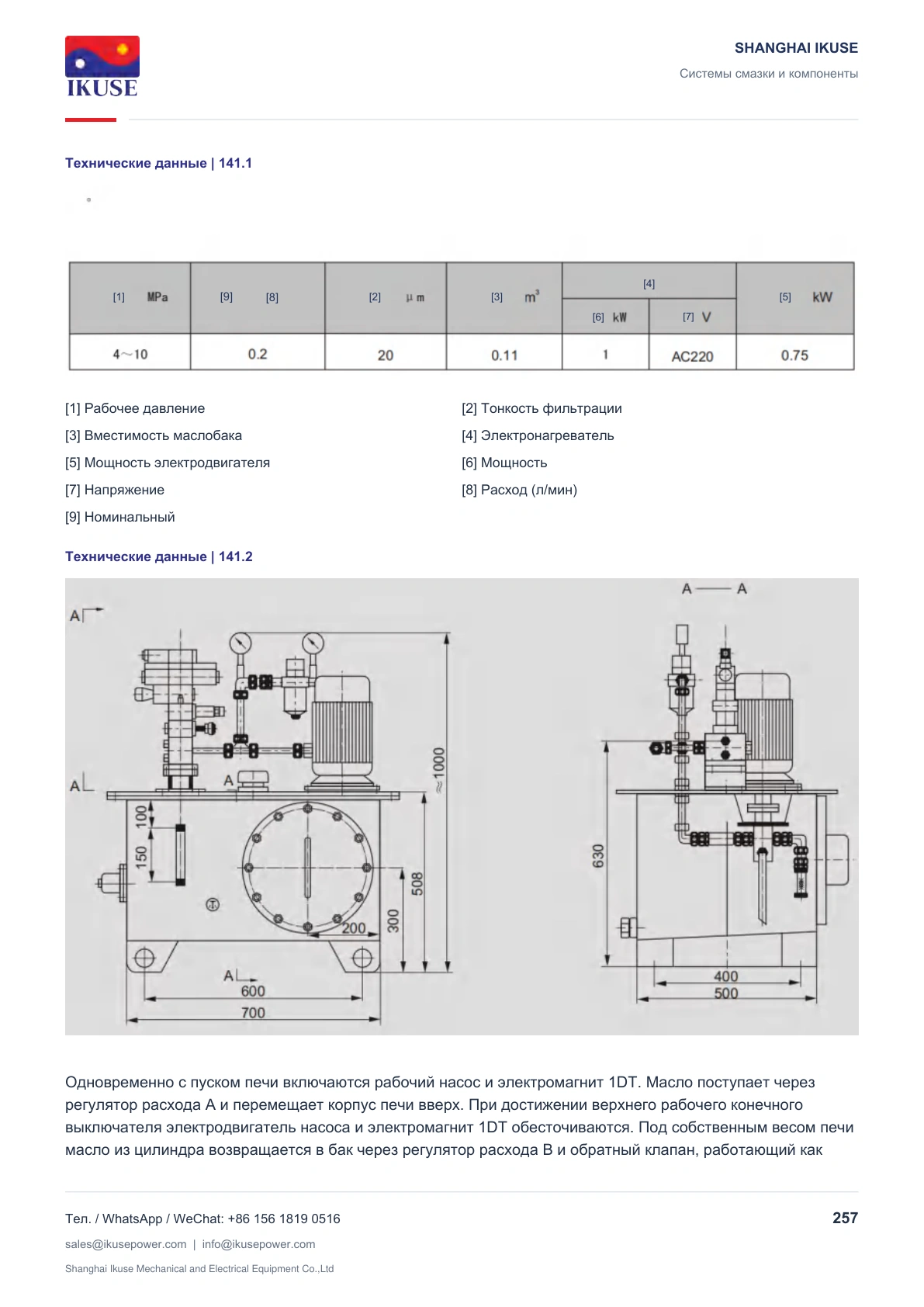

2. Технические характеристики
Давление - МПа; подача - л/мин; тонкость фильтрации - мкм; объем - м3; мощность - кВт; напряжение - В.
4. Принцип действия

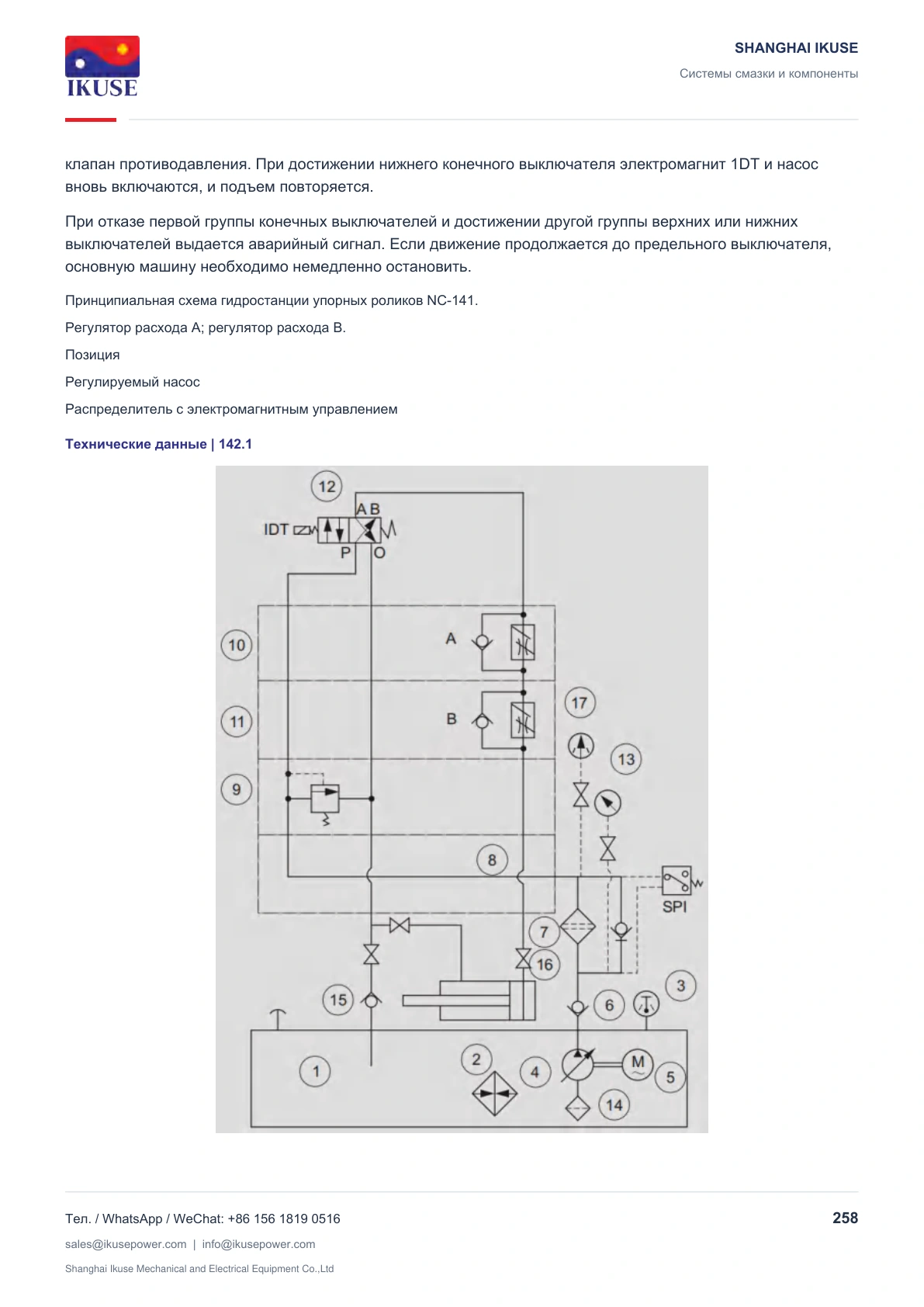

Гидростанция служит источником энергии для управления гидравлическим упорным роликом вращающейся печи. Принцип ее работы показан на схеме.

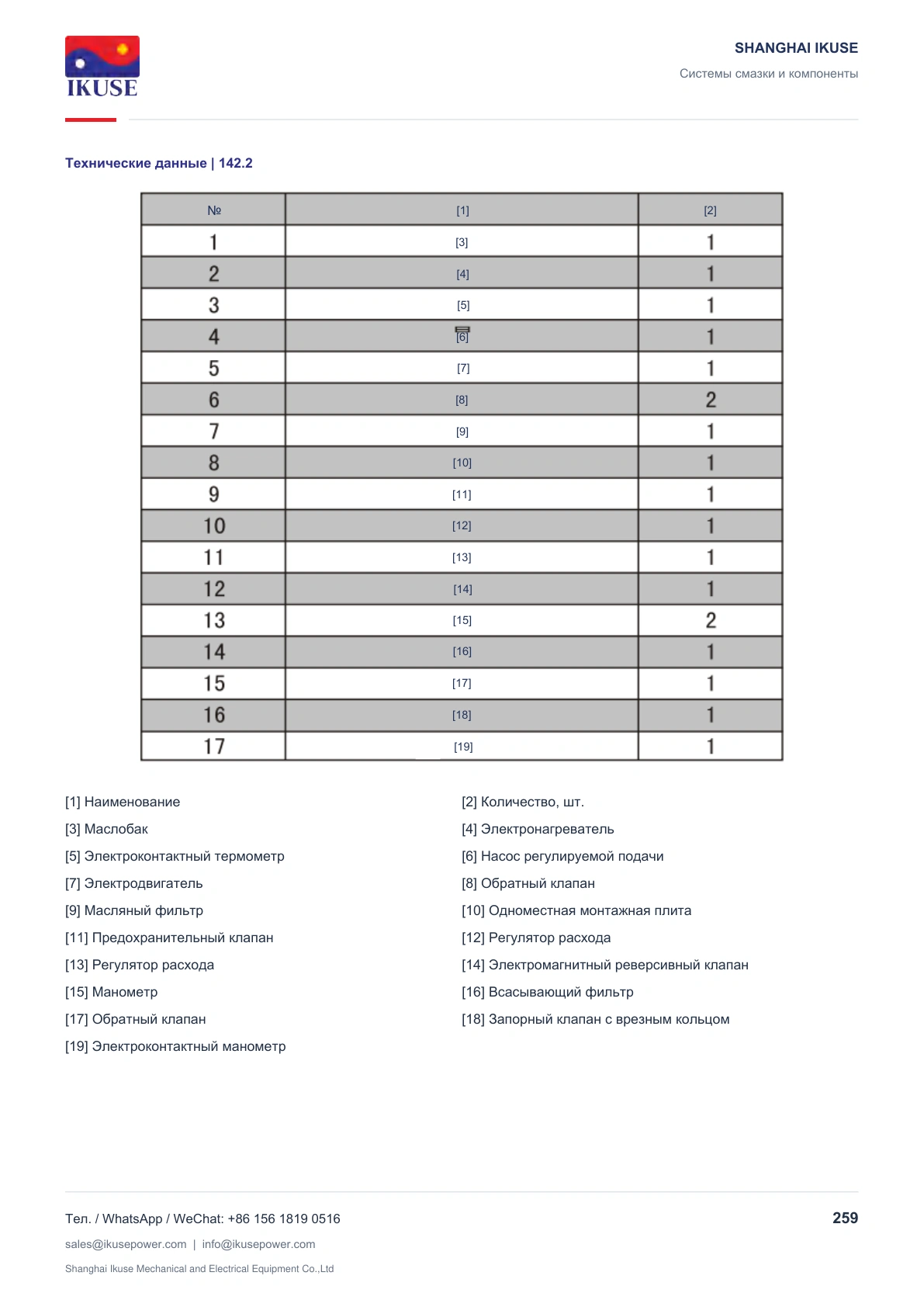

Система оснащена регулируемым плунжерным насосным агрегатом. При нормальной работе максимальное давление - 10 МПа, минимальное - 4 МПа. Скорость подъема цилиндра задают регулируемым насосом и регулятором расхода; скорость опускания - другим регулятором расхода. Электроконтактный биметаллический термометр на маслобаке управляет включением и отключением нагревателя. Фильтр тонкой очистки 20 мкм поддерживает чистоту жидкости. При перепаде давления 0.35 МПа выдается сигнал; фильтрующий элемент следует своевременно заменить.
Объем маслобака
Опорные ролики вращающейся печи устанавливаются параллельно оси ее корпуса. Наклонный корпус под собственным весом стремится перемещаться вниз. Гидростанция упорных роликов обеспечивает принудительное перемещение вверх или регулируемое перемещение вниз с заданной скоростью, обычно около 2-3 мм/ч. Это обеспечивает равномерный контакт и износ бандажей и опорных роликов и уменьшает объем регулировочных работ.
Нормальный ход вверх и вниз - ±10 мм. При ходе ±15 мм выдается аварийный сигнал. При достижении предельного хода ±30 мм необходимо немедленно отключить питание главного электродвигателя. Допускается небольшая корректировка указанных ходов на ±2 мм перемещением конечных выключателей.
2. Технические характеристики
Давление - МПа; подача - л/мин; тонкость фильтрации - мкм; объем - м3; мощность - кВт; напряжение - В.
4. Принцип действия
Гидростанция служит источником энергии для управления гидравлическим упорным роликом вращающейся печи. Принцип ее работы показан на схеме.
Система оснащена регулируемым плунжерным насосным агрегатом. При нормальной работе максимальное давление - 10 МПа, минимальное - 4 МПа. Скорость подъема цилиндра задают регулируемым насосом и регулятором расхода; скорость опускания - другим регулятором расхода. Электроконтактный биметаллический термометр на маслобаке управляет включением и отключением нагревателя. Фильтр тонкой очистки 20 мкм поддерживает чистоту жидкости. При перепаде давления 0.35 МПа выдается сигнал; фильтрующий элемент следует своевременно заменить.
Объем маслобака
