Описание
Автоматическая дозированная подача пластичной смазки к точкам однолинейной централизованной системы при 31.5 MPa.
Подбор и эксплуатация
Выбирайте по числу выходов, присоединениям и размерам монтажных отверстий.
Техническая документация
Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.
Конструкция и применение

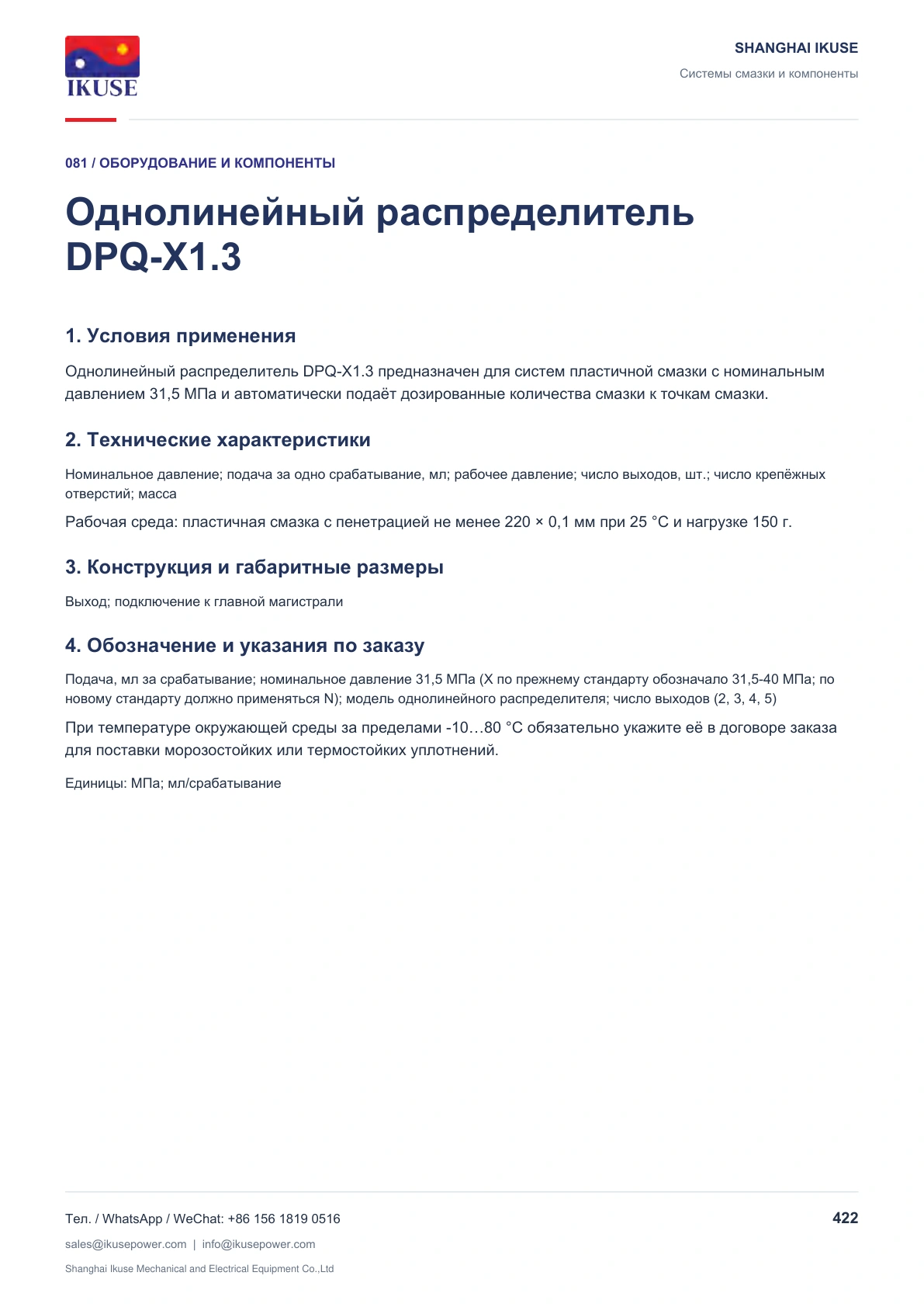

1. Условия применения
Однолинейный распределитель DPQ-X1.3 предназначен для систем пластичной смазки с номинальным давлением 31,5 МПа и автоматически подаёт дозированные количества смазки к точкам смазки.
2. Технические характеристики
Номинальное давление; подача за одно срабатывание, мл; рабочее давление; число выходов, шт.; число крепёжных отверстий; масса
Рабочая среда: пластичная смазка с пенетрацией не менее 220 × 0,1 мм при 25 °C и нагрузке 150 г.

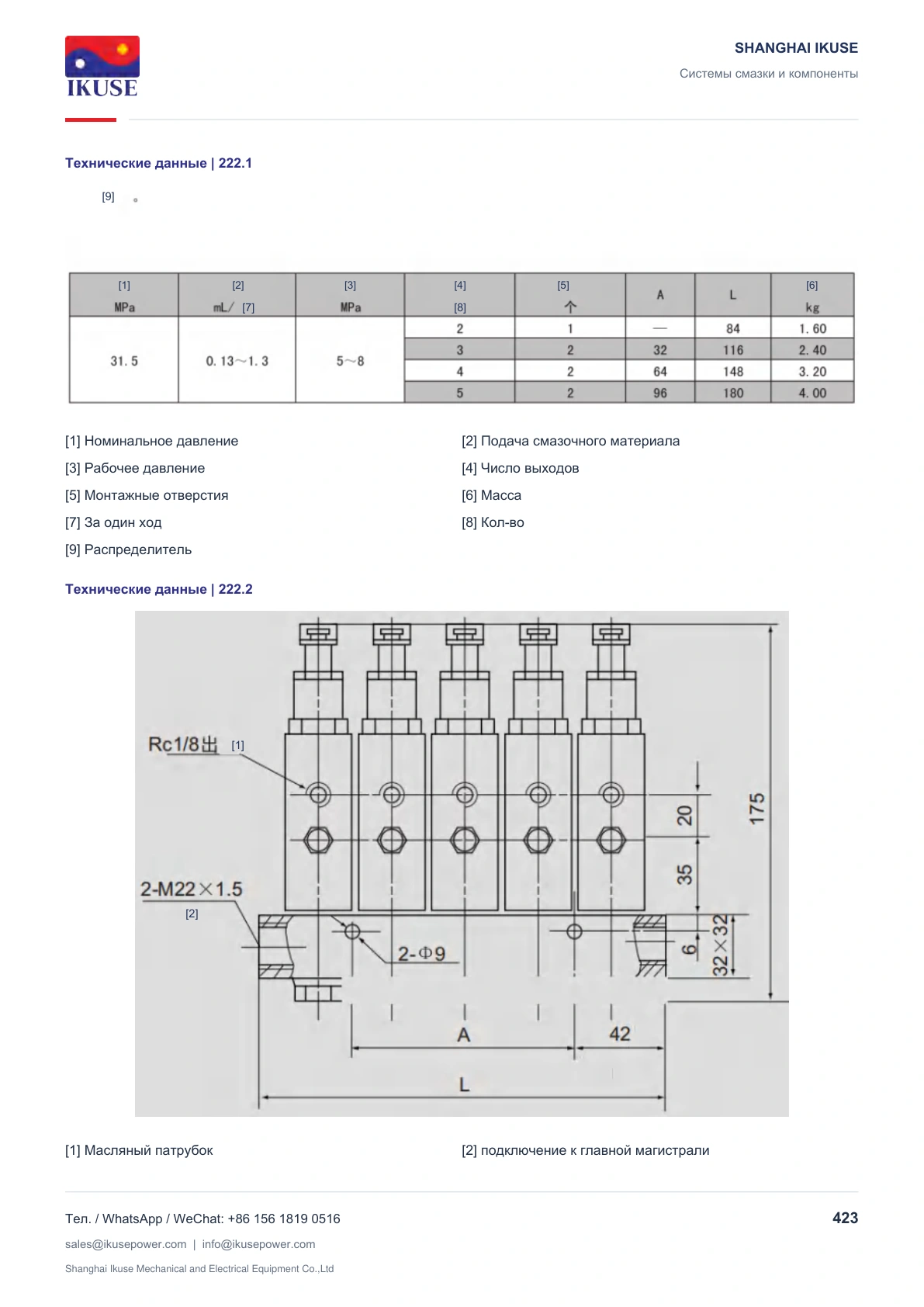

3. Конструкция и габаритные размеры
Выход; подключение к главной магистрали
4. Обозначение и указания по заказу
Подача, мл за срабатывание; номинальное давление 31,5 МПа (X по прежнему стандарту обозначало 31,5-40 МПа; по новому стандарту должно применяться N); модель однолинейного распределителя; число выходов (2, 3, 4, 5)
При температуре окружающей среды за пределами -10…80 °C обязательно укажите её в договоре заказа для поставки морозостойких или термостойких уплотнений.
Единицы: МПа; мл/срабатывание
Однолинейный распределитель DPQ-X1.3 предназначен для систем пластичной смазки с номинальным давлением 31,5 МПа и автоматически подаёт дозированные количества смазки к точкам смазки.
2. Технические характеристики
Номинальное давление; подача за одно срабатывание, мл; рабочее давление; число выходов, шт.; число крепёжных отверстий; масса
Рабочая среда: пластичная смазка с пенетрацией не менее 220 × 0,1 мм при 25 °C и нагрузке 150 г.
3. Конструкция и габаритные размеры
Выход; подключение к главной магистрали
4. Обозначение и указания по заказу
Подача, мл за срабатывание; номинальное давление 31,5 МПа (X по прежнему стандарту обозначало 31,5-40 МПа; по новому стандарту должно применяться N); модель однолинейного распределителя; число выходов (2, 3, 4, 5)
При температуре окружающей среды за пределами -10…80 °C обязательно укажите её в договоре заказа для поставки морозостойких или термостойких уплотнений.
Единицы: МПа; мл/срабатывание
