Описание
Автоматическое управление подачей и пополнением пластичной смазки, а также сигнализация неисправностей. Предусмотрены исполнения для кольцевых систем и систем с контролем конца магистралей.
Подбор и эксплуатация

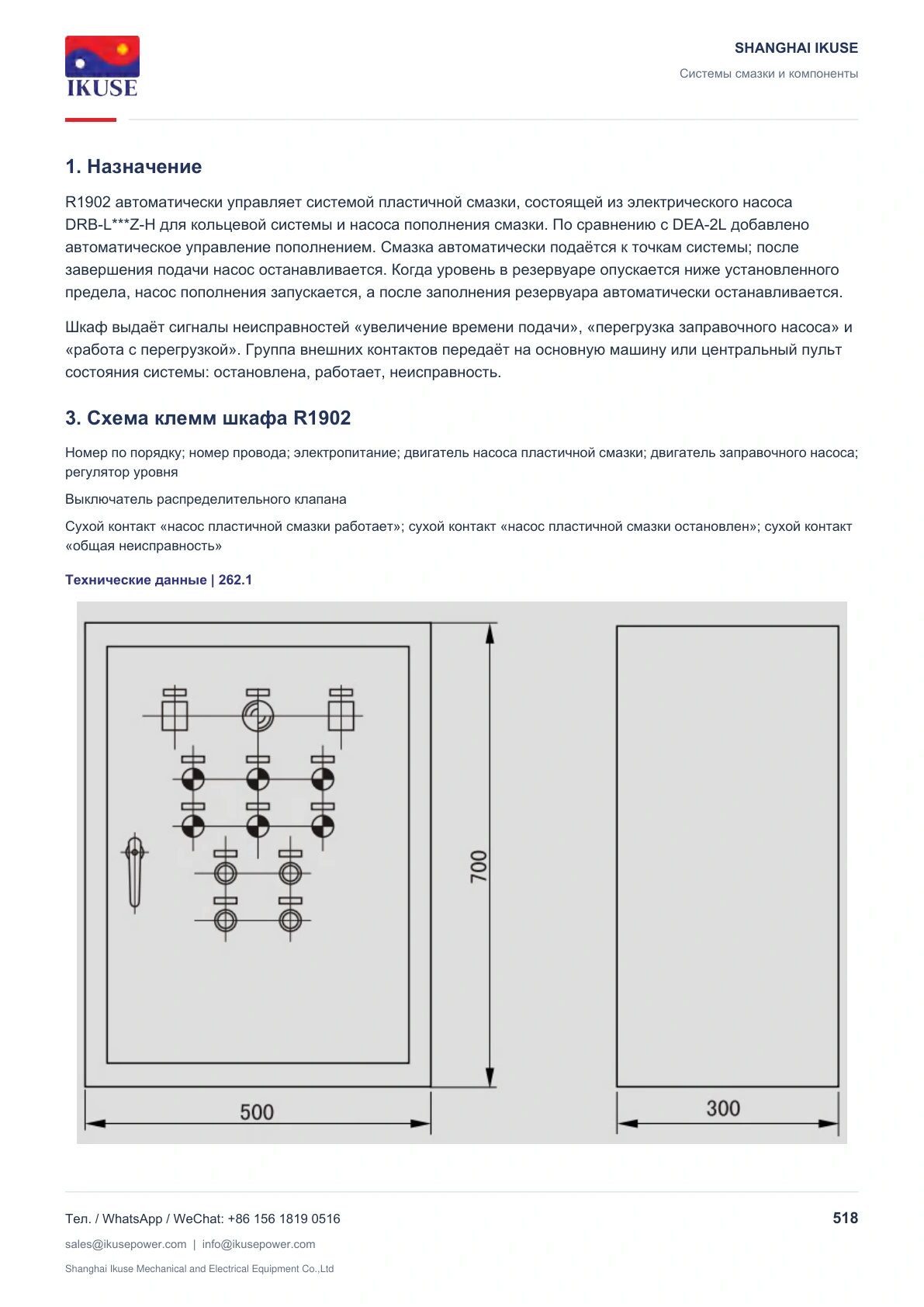

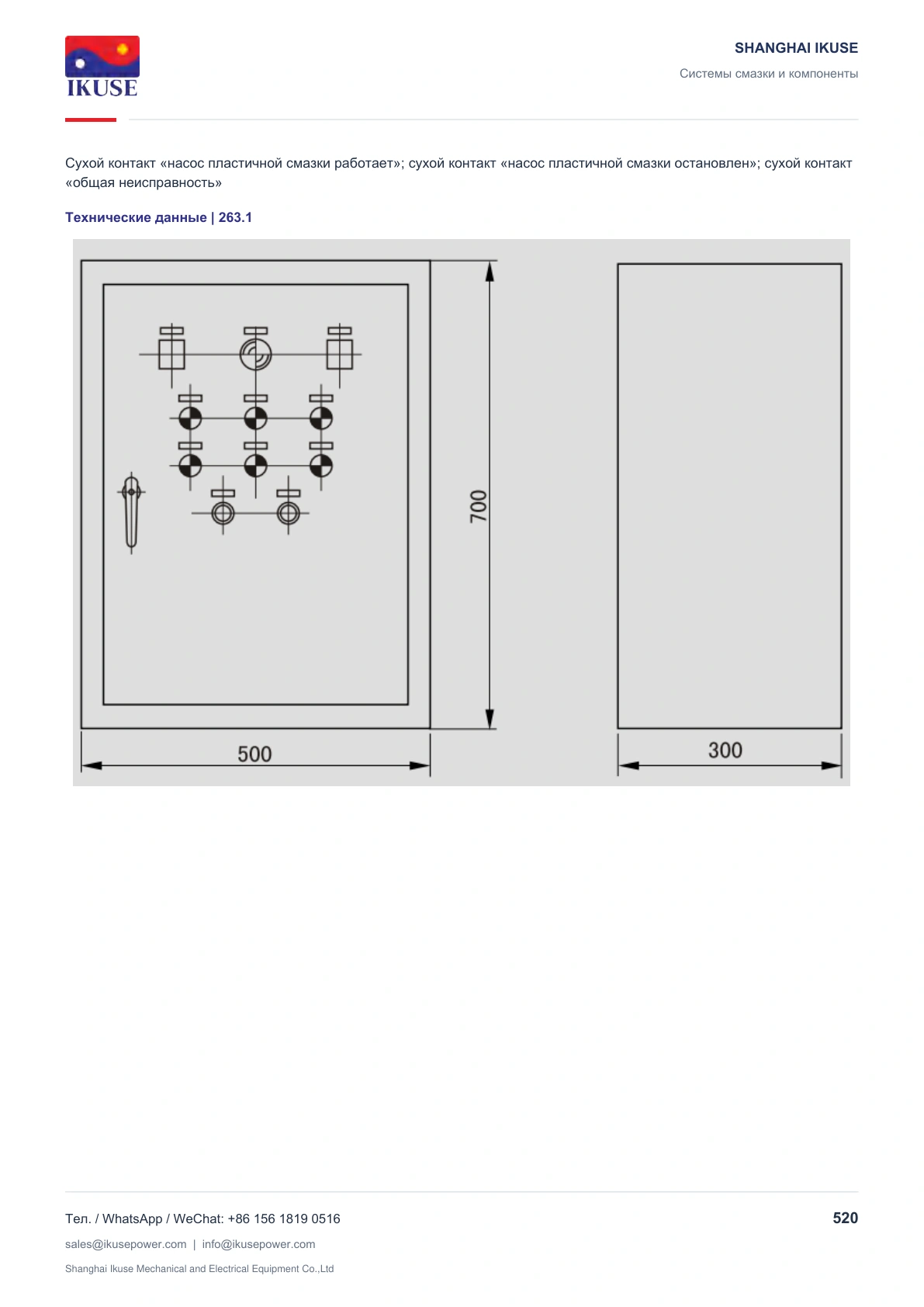

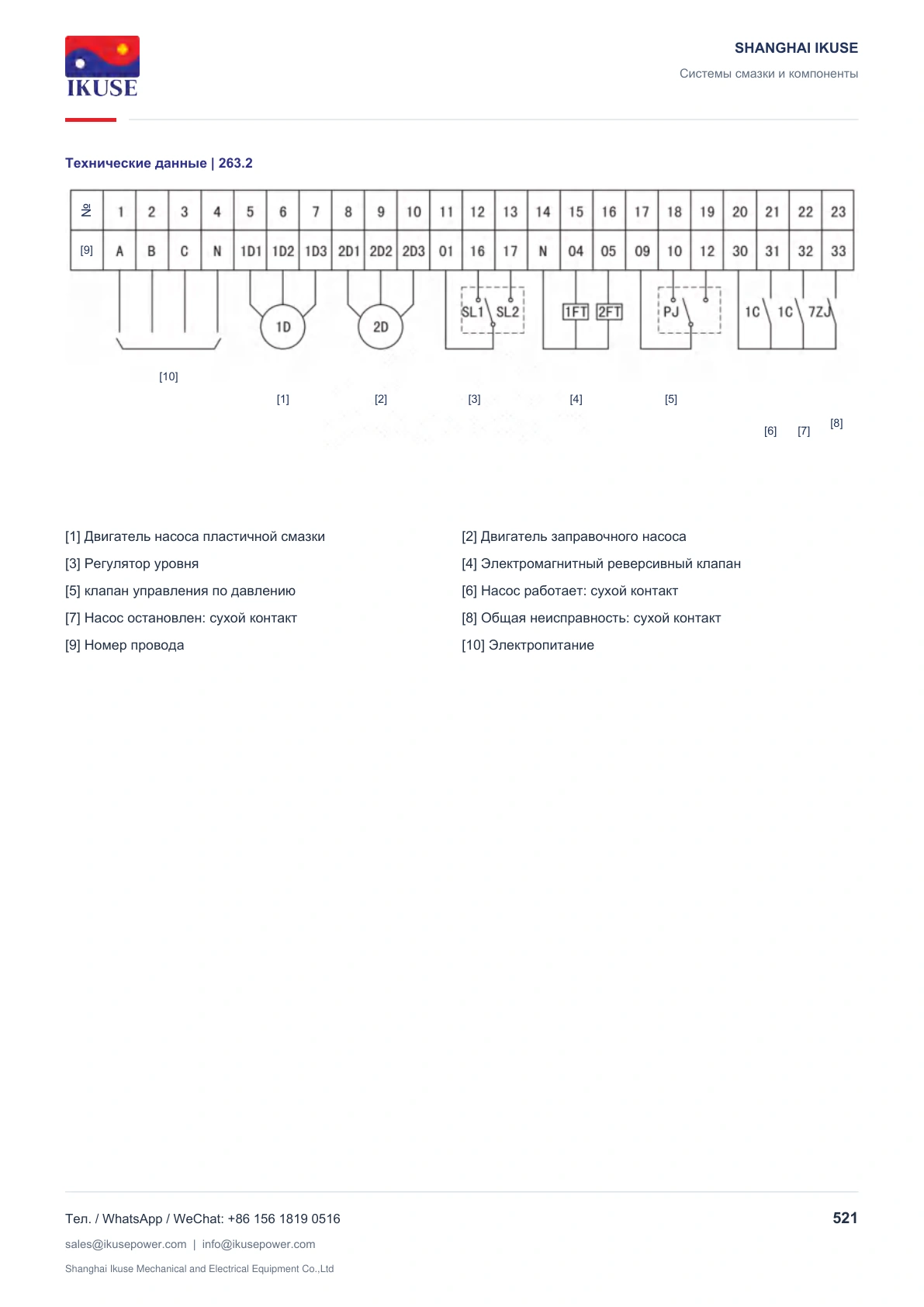

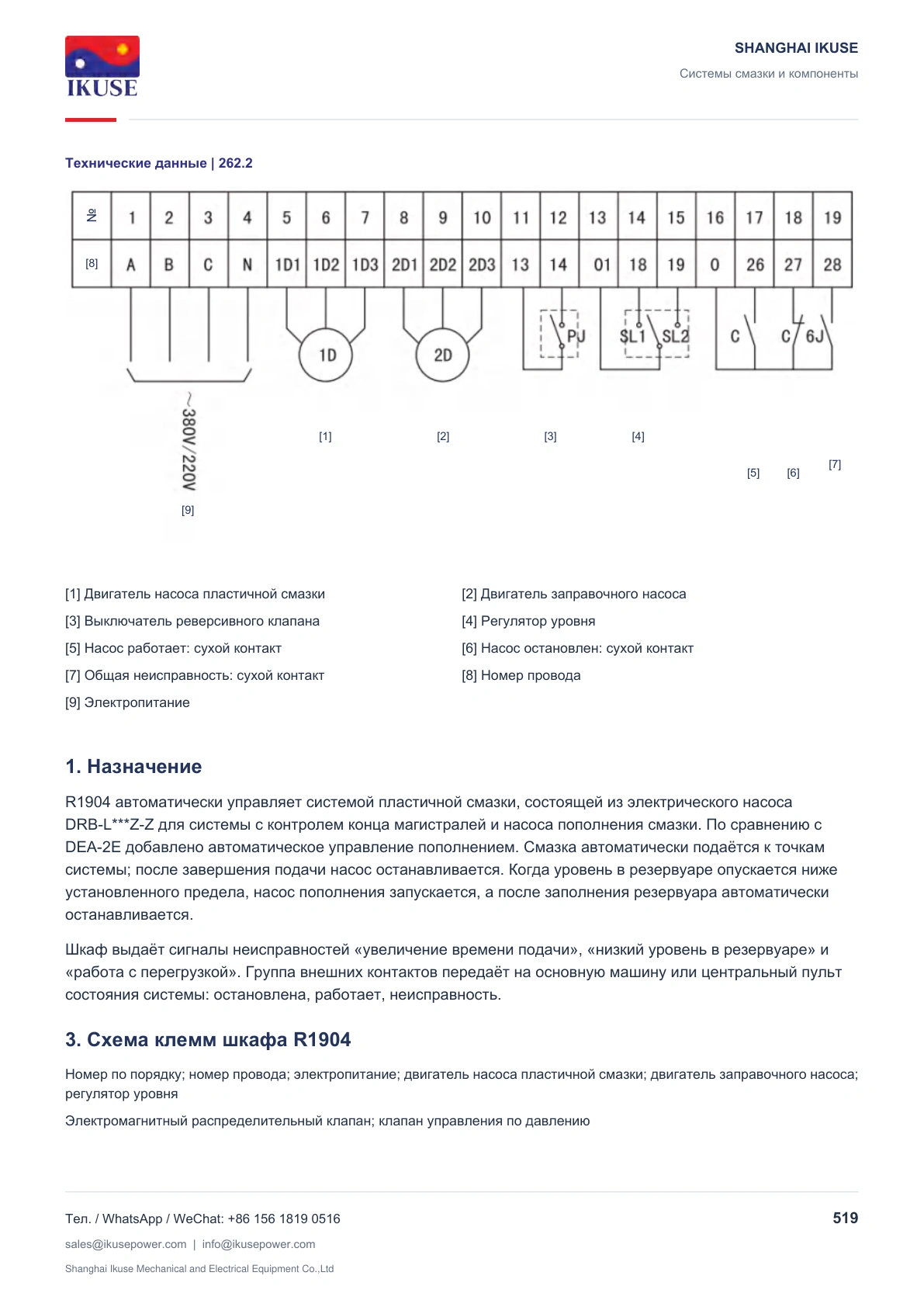

R1901 — системы DGZ/DXZ с контролем конца магистралей; R1902 — кольцевая система DRB-L; R1904 — система DRB-L с контролем конца магистралей.
Техническая документация
Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.
Конструкция и применение

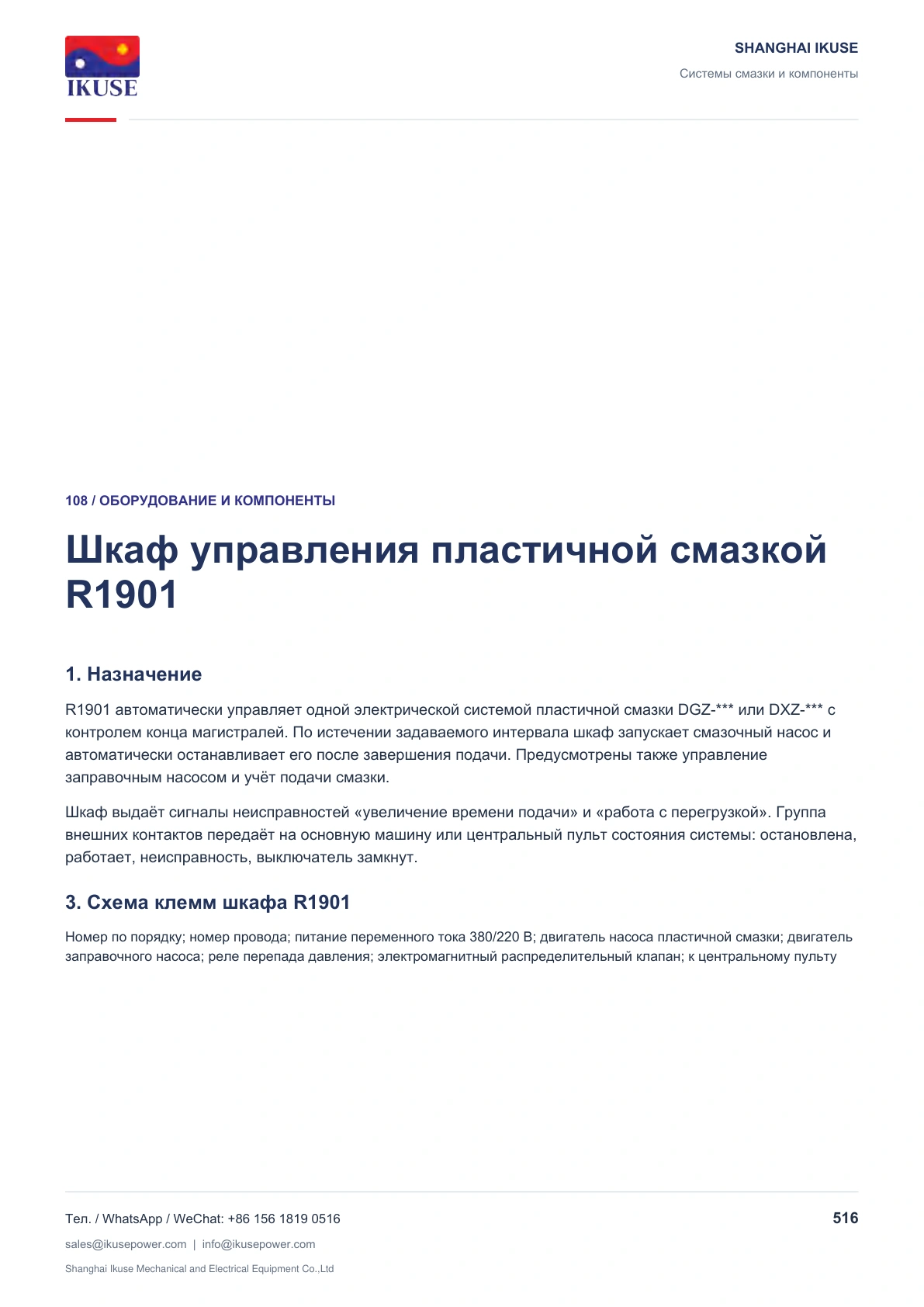

1. Назначение
R1901 автоматически управляет одной электрической системой пластичной смазки DGZ-*** или DXZ-*** с контролем конца магистралей. По истечении задаваемого интервала шкаф запускает смазочный насос и автоматически останавливает его после завершения подачи. Предусмотрены также управление заправочным насосом и учёт подачи смазки.
Шкаф выдаёт сигналы неисправностей «увеличение времени подачи» и «работа с перегрузкой». Группа внешних контактов передаёт на основную машину или центральный пульт состояния системы: остановлена, работает, неисправность, выключатель замкнут.

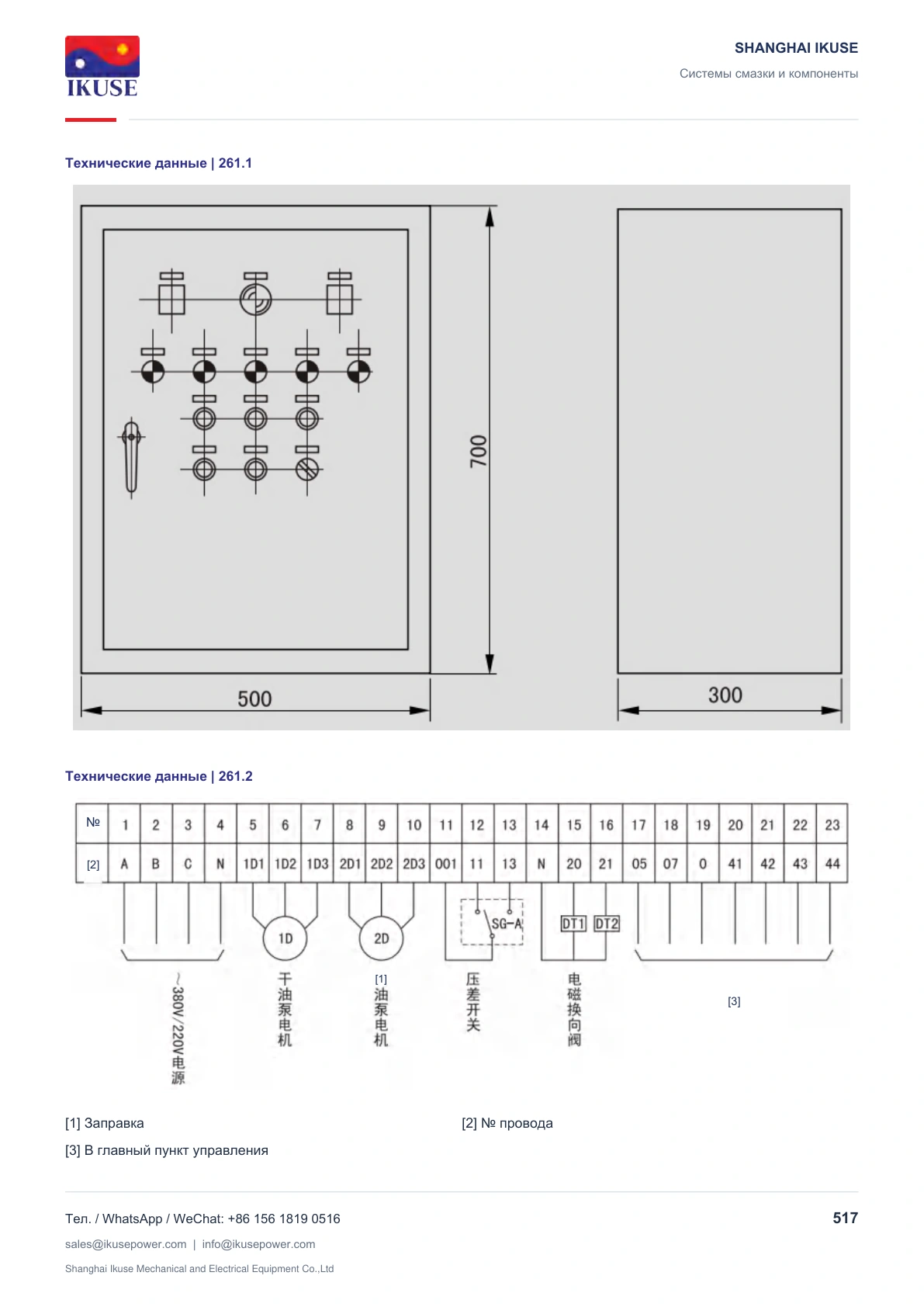

3. Схема клемм шкафа R1901
Номер по порядку; номер провода; питание переменного тока 380/220 В; двигатель насоса пластичной смазки; двигатель заправочного насоса; реле перепада давления; электромагнитный распределительный клапан; к центральному пульту
R1901 автоматически управляет одной электрической системой пластичной смазки DGZ-*** или DXZ-*** с контролем конца магистралей. По истечении задаваемого интервала шкаф запускает смазочный насос и автоматически останавливает его после завершения подачи. Предусмотрены также управление заправочным насосом и учёт подачи смазки.
Шкаф выдаёт сигналы неисправностей «увеличение времени подачи» и «работа с перегрузкой». Группа внешних контактов передаёт на основную машину или центральный пульт состояния системы: остановлена, работает, неисправность, выключатель замкнут.
3. Схема клемм шкафа R1901
Номер по порядку; номер провода; питание переменного тока 380/220 В; двигатель насоса пластичной смазки; двигатель заправочного насоса; реле перепада давления; электромагнитный распределительный клапан; к центральному пульту
