Описание

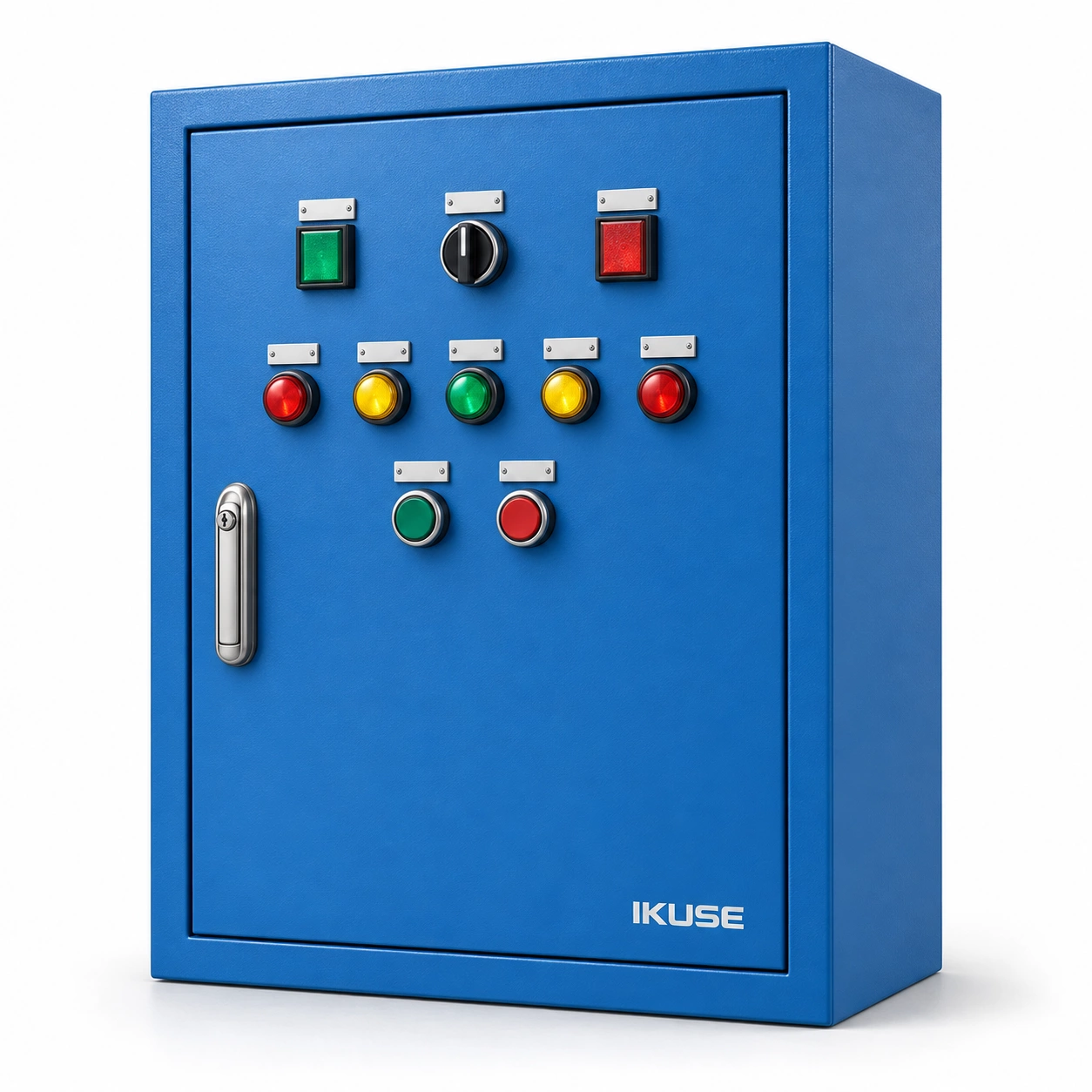

Автоматическая периодическая подача пластичной смазки одним насосом DRB-L. Предусмотрены сигналы превышения времени подачи, низкого уровня, перегрузки и внешние сигналы состояния.
Подбор и эксплуатация
Выбирайте исполнение по схеме системы и клеммным соединениям. Шкаф устанавливайте вертикально, отклонение не более 5°.
Техническая документация

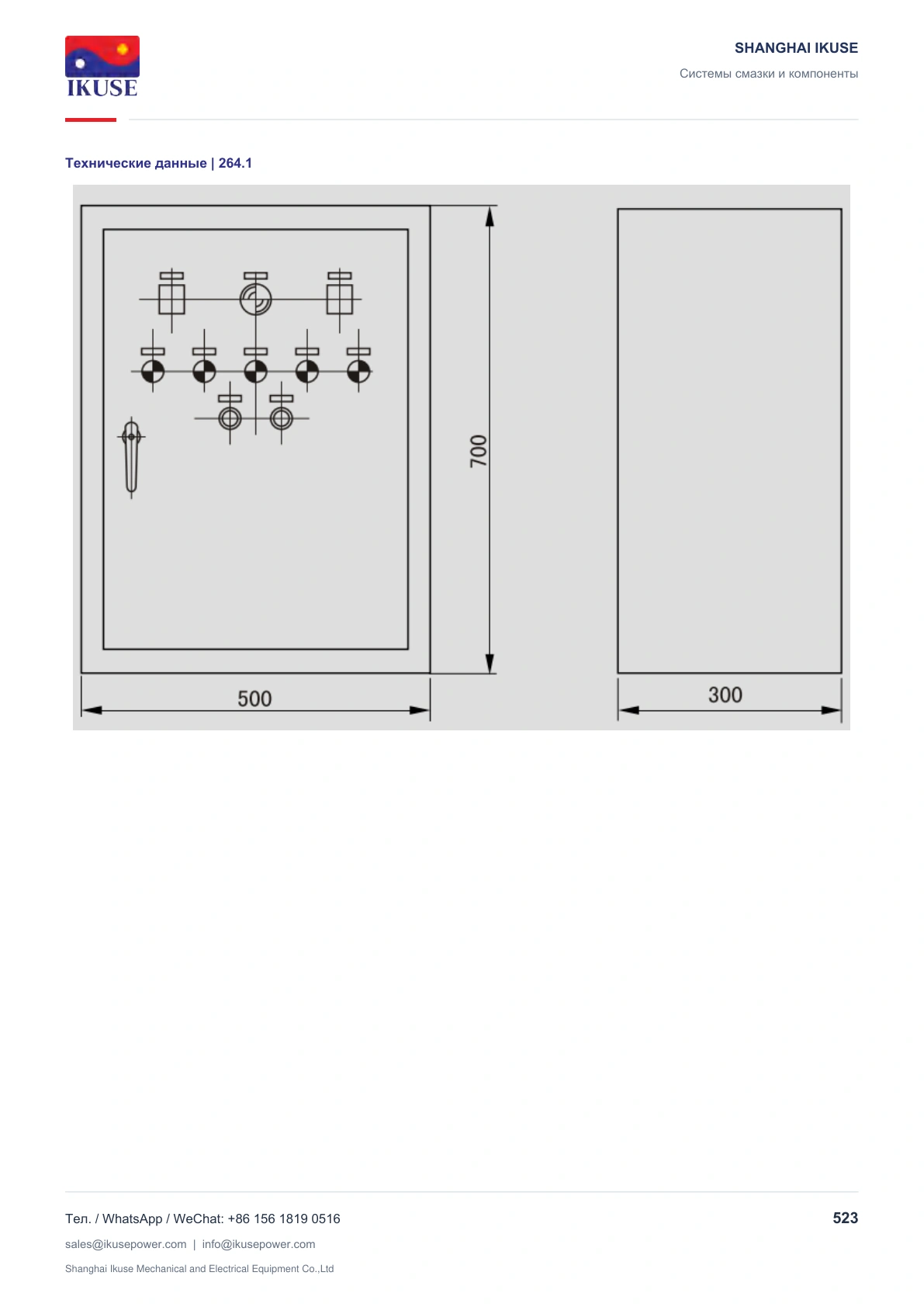

Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.
Конструкция и применение

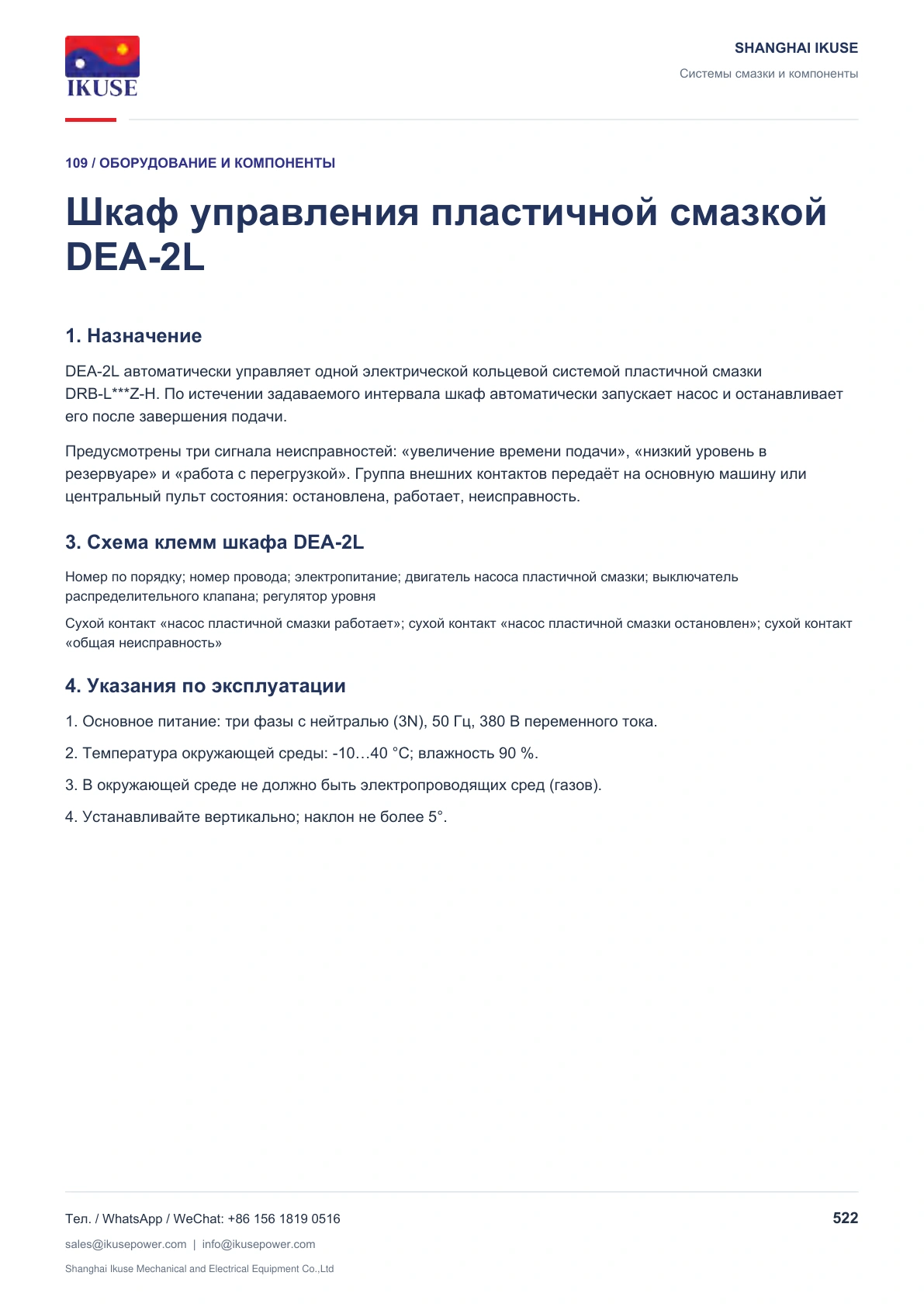

1. Назначение
DEA-2L автоматически управляет одной электрической кольцевой системой пластичной смазки DRB-L***Z-H. По истечении задаваемого интервала шкаф автоматически запускает насос и останавливает его после завершения подачи.
Предусмотрены три сигнала неисправностей: «увеличение времени подачи», «низкий уровень в резервуаре» и «работа с перегрузкой». Группа внешних контактов передаёт на основную машину или центральный пульт состояния: остановлена, работает, неисправность.

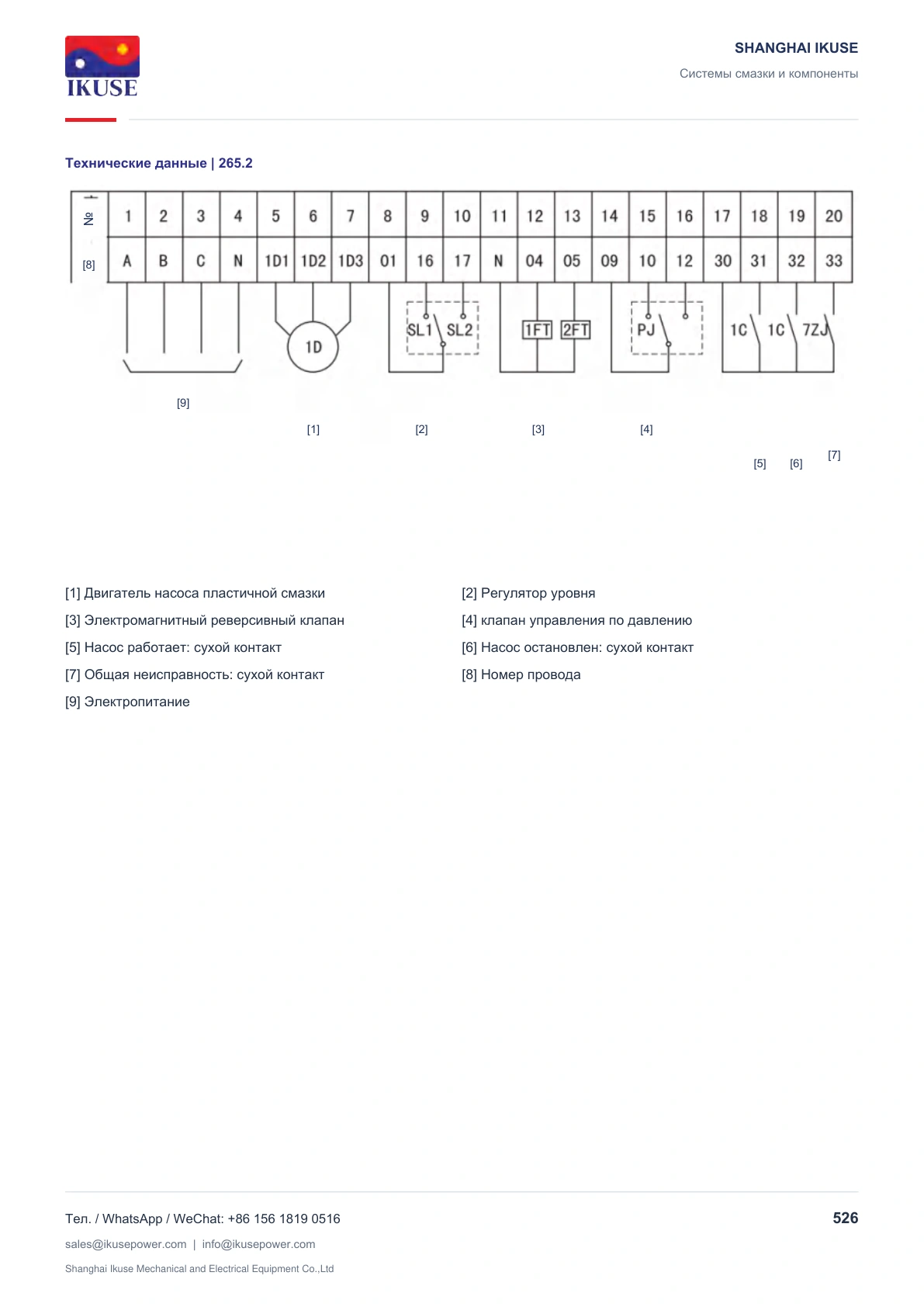

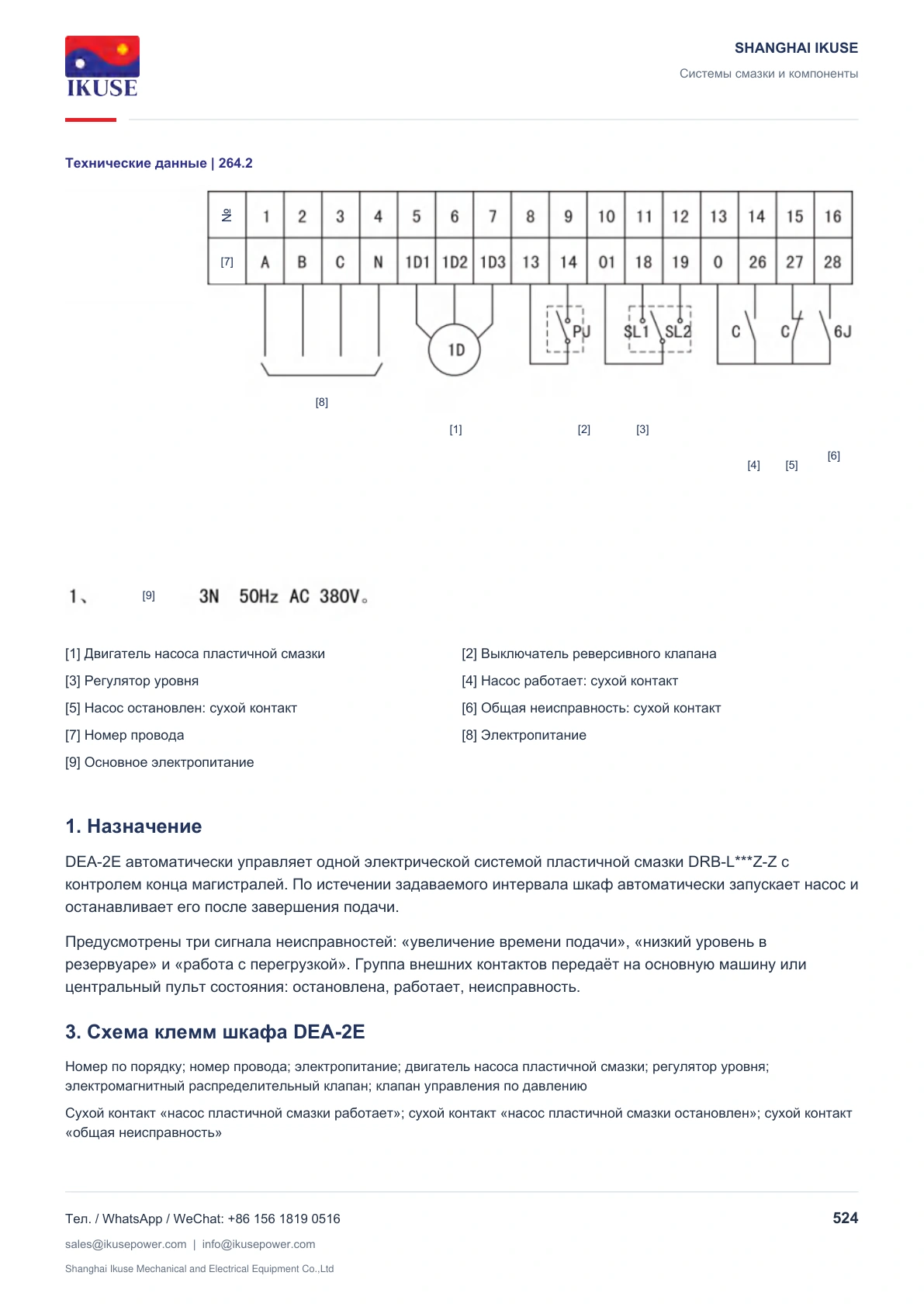

3. Схема клемм шкафа DEA-2L
Номер по порядку; номер провода; электропитание; двигатель насоса пластичной смазки; выключатель распределительного клапана; регулятор уровня
Сухой контакт «насос пластичной смазки работает»; сухой контакт «насос пластичной смазки остановлен»; сухой контакт «общая неисправность»

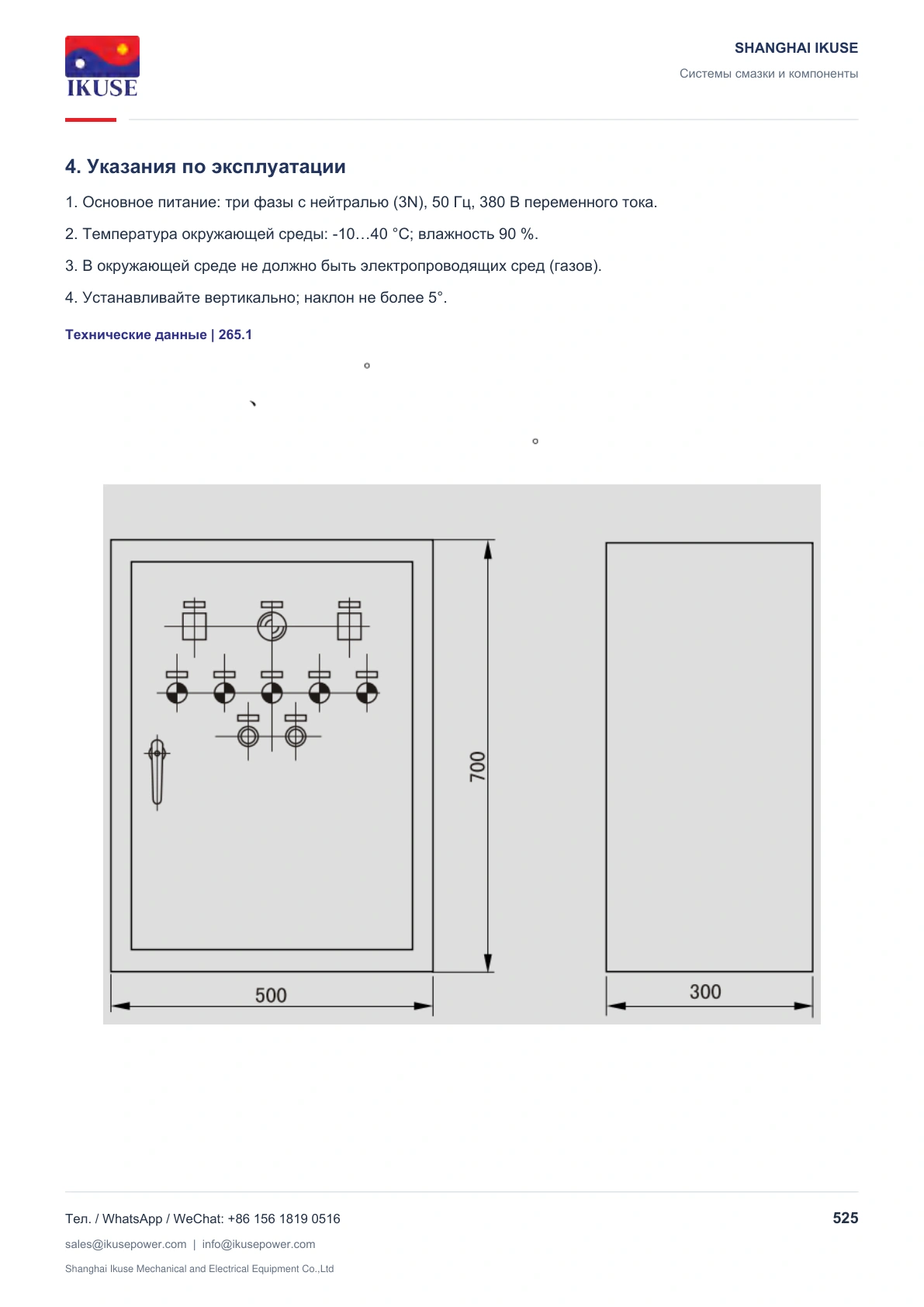

4. Указания по эксплуатации
1. Основное питание: три фазы с нейтралью (3N), 50 Гц, 380 В переменного тока.
2. Температура окружающей среды: -10…40 °C; влажность 90 %.
3. В окружающей среде не должно быть электропроводящих сред (газов).
4. Устанавливайте вертикально; наклон не более 5°.
DEA-2L автоматически управляет одной электрической кольцевой системой пластичной смазки DRB-L***Z-H. По истечении задаваемого интервала шкаф автоматически запускает насос и останавливает его после завершения подачи.
Предусмотрены три сигнала неисправностей: «увеличение времени подачи», «низкий уровень в резервуаре» и «работа с перегрузкой». Группа внешних контактов передаёт на основную машину или центральный пульт состояния: остановлена, работает, неисправность.
3. Схема клемм шкафа DEA-2L
Номер по порядку; номер провода; электропитание; двигатель насоса пластичной смазки; выключатель распределительного клапана; регулятор уровня
Сухой контакт «насос пластичной смазки работает»; сухой контакт «насос пластичной смазки остановлен»; сухой контакт «общая неисправность»
4. Указания по эксплуатации
1. Основное питание: три фазы с нейтралью (3N), 50 Гц, 380 В переменного тока.
2. Температура окружающей среды: -10…40 °C; влажность 90 %.
3. В окружающей среде не должно быть электропроводящих сред (газов).
4. Устанавливайте вертикально; наклон не более 5°.
