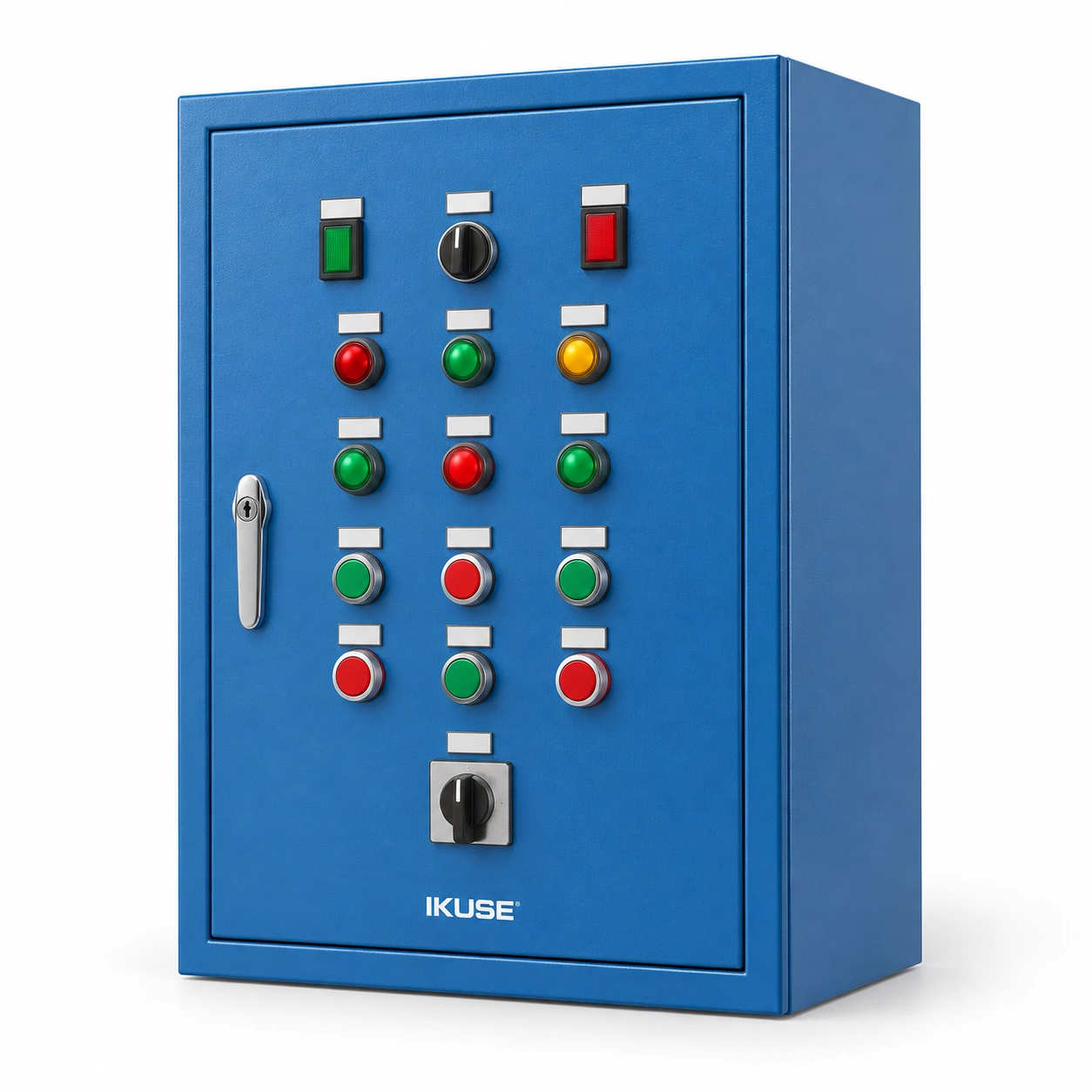

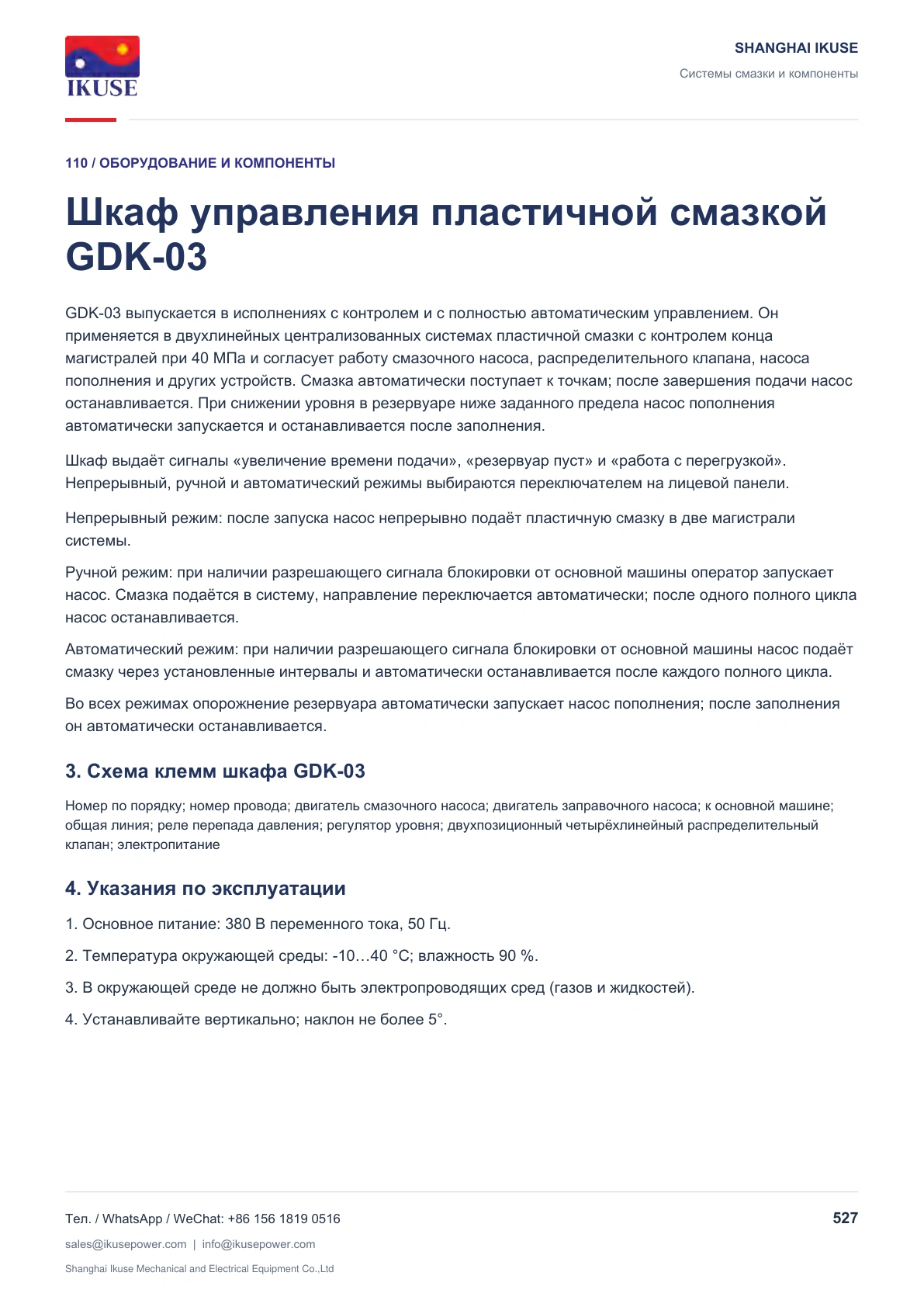

GDK-03 выпускается в исполнениях с контролем и с полностью автоматическим управлением. Он применяется в двухлинейных централизованных системах пластичной смазки с контролем конца магистралей при 40 МПа и согласует работу смазочного насоса, распределительного клапана, насоса пополнения и других устройств. Смазка автоматически поступает к точкам; после завершения подачи насос останавливается. При снижении уровня в резервуаре ниже заданного предела насос пополнения автоматически запускается и останавливается после заполнения.
Шкаф выдаёт сигналы «увеличение времени подачи», «резервуар пуст» и «работа с перегрузкой». Непрерывный, ручной и автоматический режимы выбираются переключателем на лицевой панели.
Непрерывный режим: после запуска насос непрерывно подаёт пластичную смазку в две магистрали системы.
Ручной режим: при наличии разрешающего сигнала блокировки от основной машины оператор запускает насос. Смазка подаётся в систему, направление переключается автоматически; после одного полного цикла насос останавливается.
Автоматический режим: при наличии разрешающего сигнала блокировки от основной машины насос подаёт смазку через установленные интервалы и автоматически останавливается после каждого полного цикла.
Во всех режимах опорожнение резервуара автоматически запускает насос пополнения; после заполнения он автоматически останавливается.

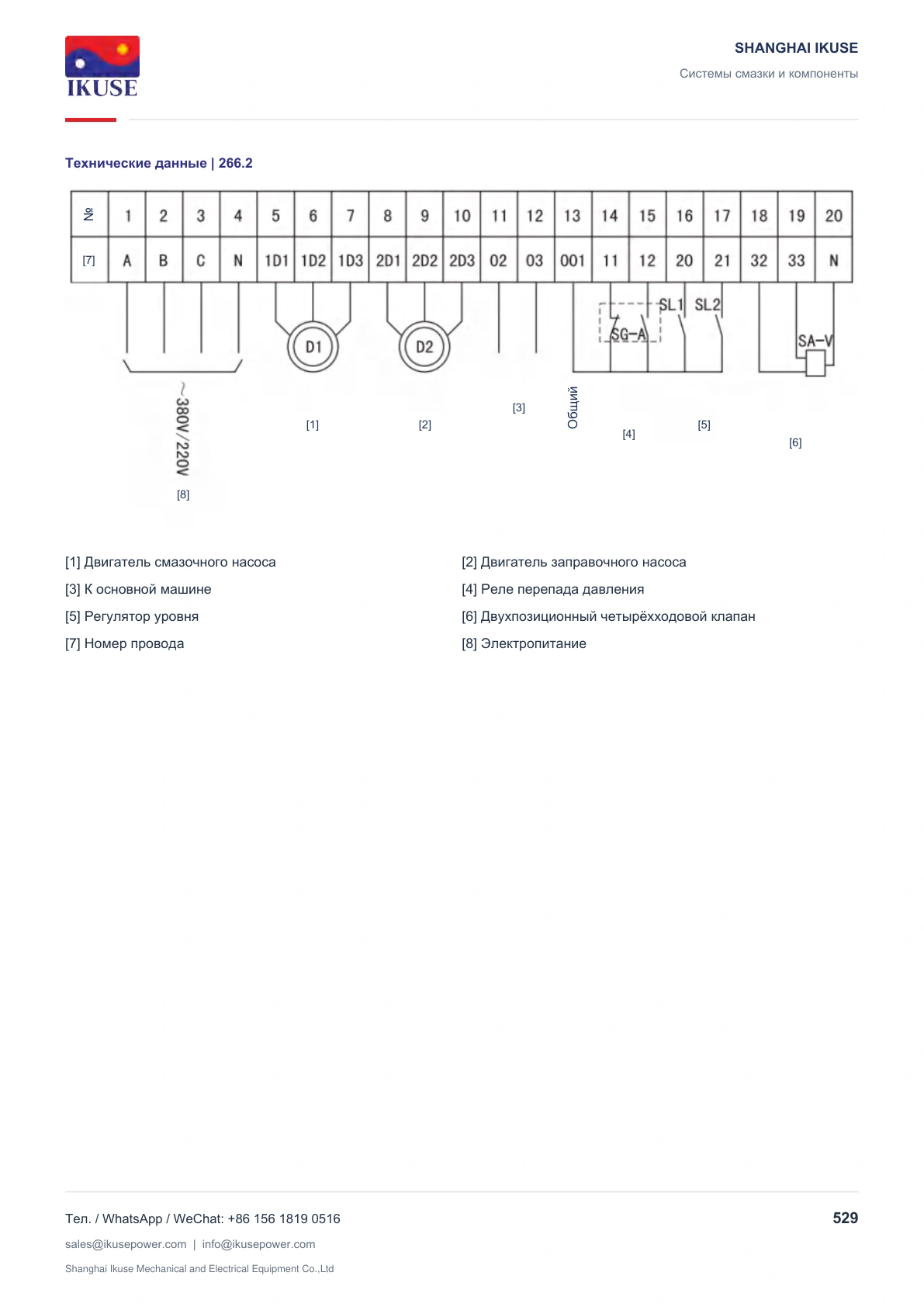

3. Схема клемм шкафа GDK-03
Номер по порядку; номер провода; двигатель смазочного насоса; двигатель заправочного насоса; к основной машине; общая линия; реле перепада давления; регулятор уровня; двухпозиционный четырёхлинейный распределительный клапан; электропитание
4. Указания по эксплуатации
1. Основное питание: 380 В переменного тока, 50 Гц.
2. Температура окружающей среды: -10…40 °C; влажность 90 %.
3. В окружающей среде не должно быть электропроводящих сред (газов и жидкостей).
4. Устанавливайте вертикально; наклон не более 5°.
