Конструкция и применение

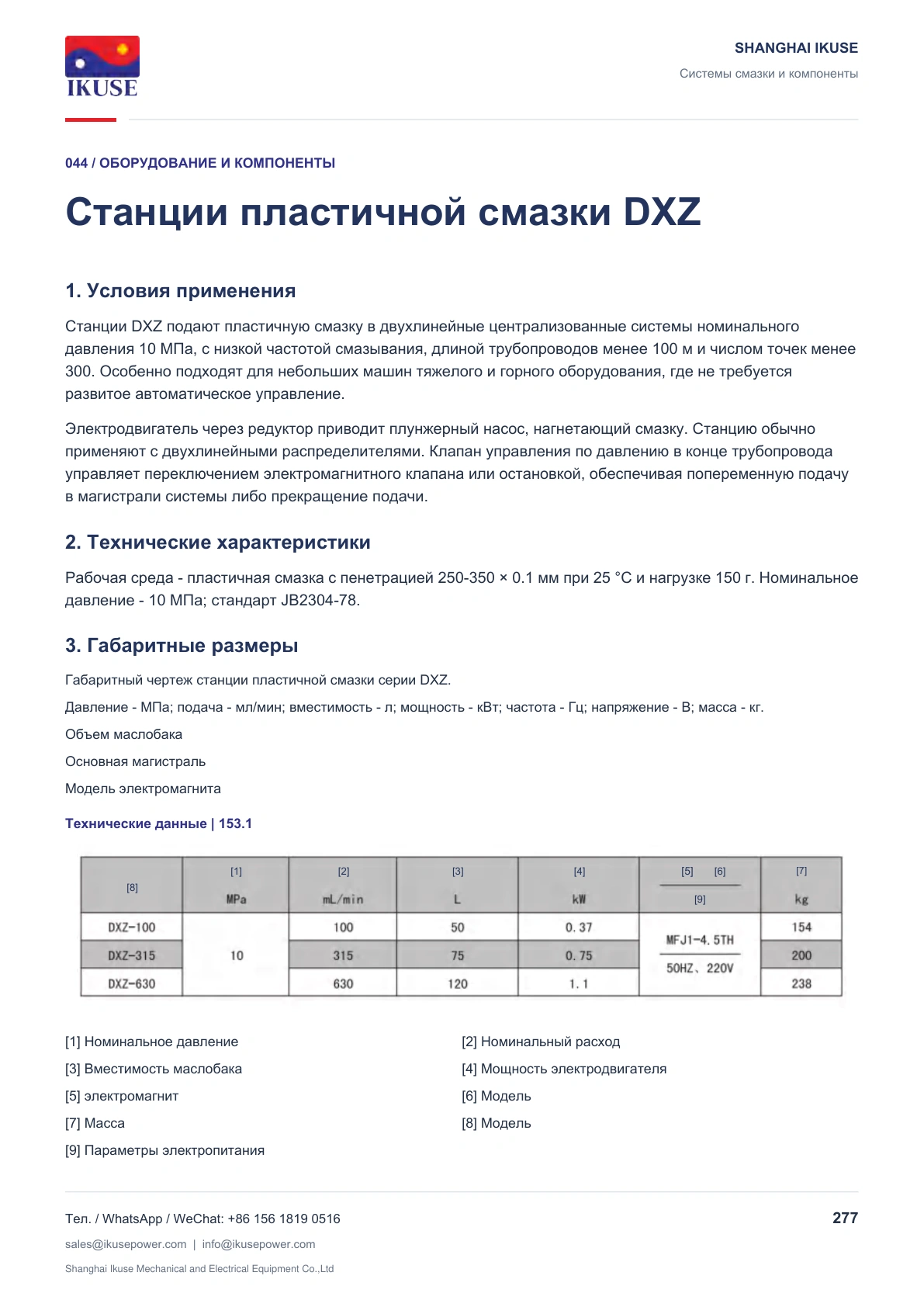

1. Условия применения
Станции DXZ подают пластичную смазку в двухлинейные централизованные системы номинального давления 10 МПа, с низкой частотой смазывания, длиной трубопроводов менее 100 м и числом точек менее 300. Особенно подходят для небольших машин тяжелого и горного оборудования, где не требуется развитое автоматическое управление.
Электродвигатель через редуктор приводит плунжерный насос, нагнетающий смазку. Станцию обычно применяют с двухлинейными распределителями. Клапан управления по давлению в конце трубопровода управляет переключением электромагнитного клапана или остановкой, обеспечивая попеременную подачу в магистрали системы либо прекращение подачи.
2. Технические характеристики
Рабочая среда - пластичная смазка с пенетрацией 250-350 × 0.1 мм при 25 °C и нагрузке 150 г. Номинальное давление - 10 МПа; стандарт JB2304-78.

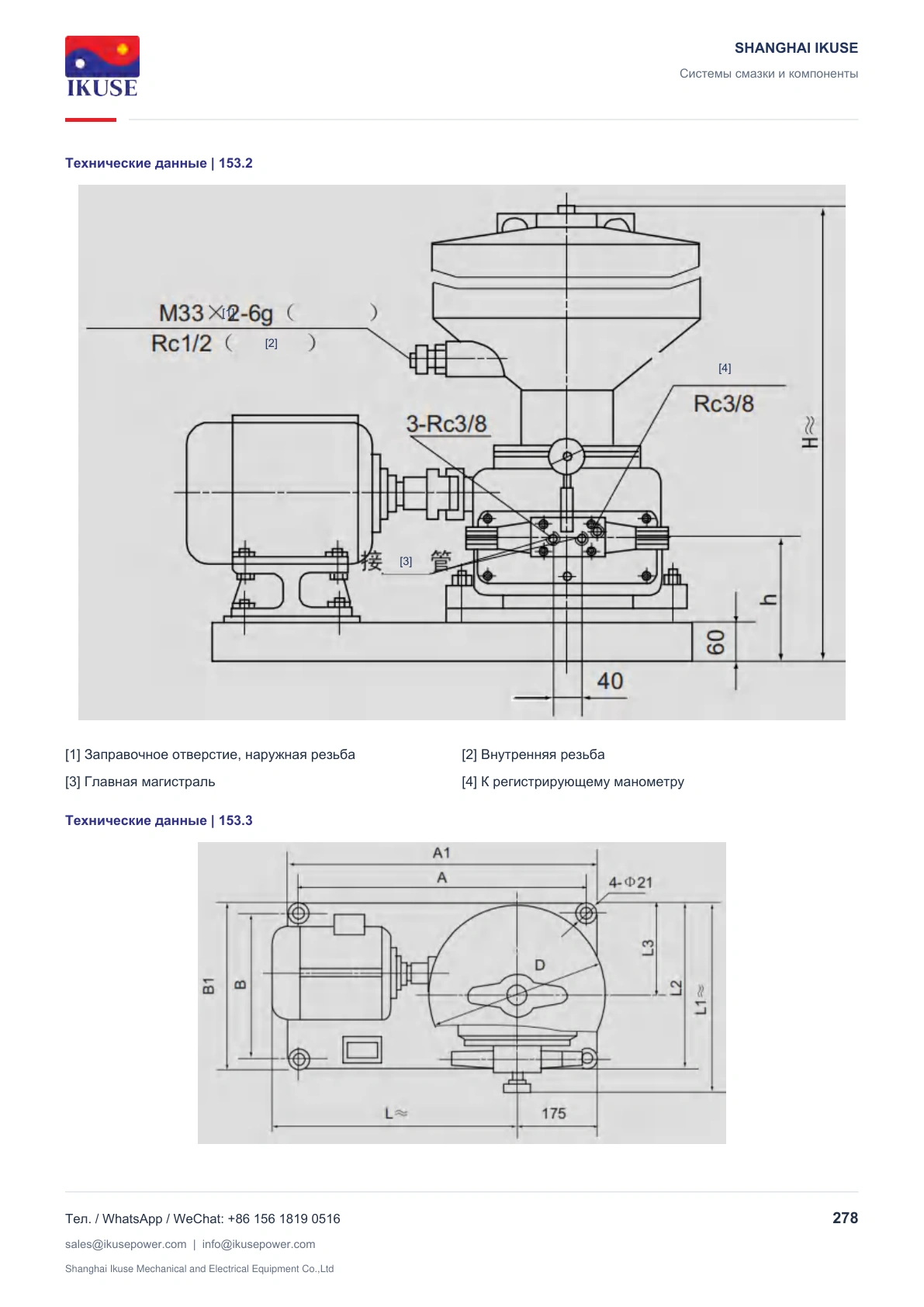

3. Габаритные размеры
Габаритный чертеж станции пластичной смазки серии DXZ.
Давление - МПа; подача - мл/мин; вместимость - л; мощность - кВт; частота - Гц; напряжение - В; масса - кг.
Объем маслобака
Основная магистраль
Модель электромагнита
Технические данные | 153.1
[1] [2] [3] [4] [5] [6] [7]
[8] [9]
[1] Номинальное давление [2] Номинальный расход
[3] Вместимость маслобака [4] Мощность электродвигателя
[5] электромагнит [6] Модель
[7] Масса [8] Модель
[9] Параметры электропитания
