Описание

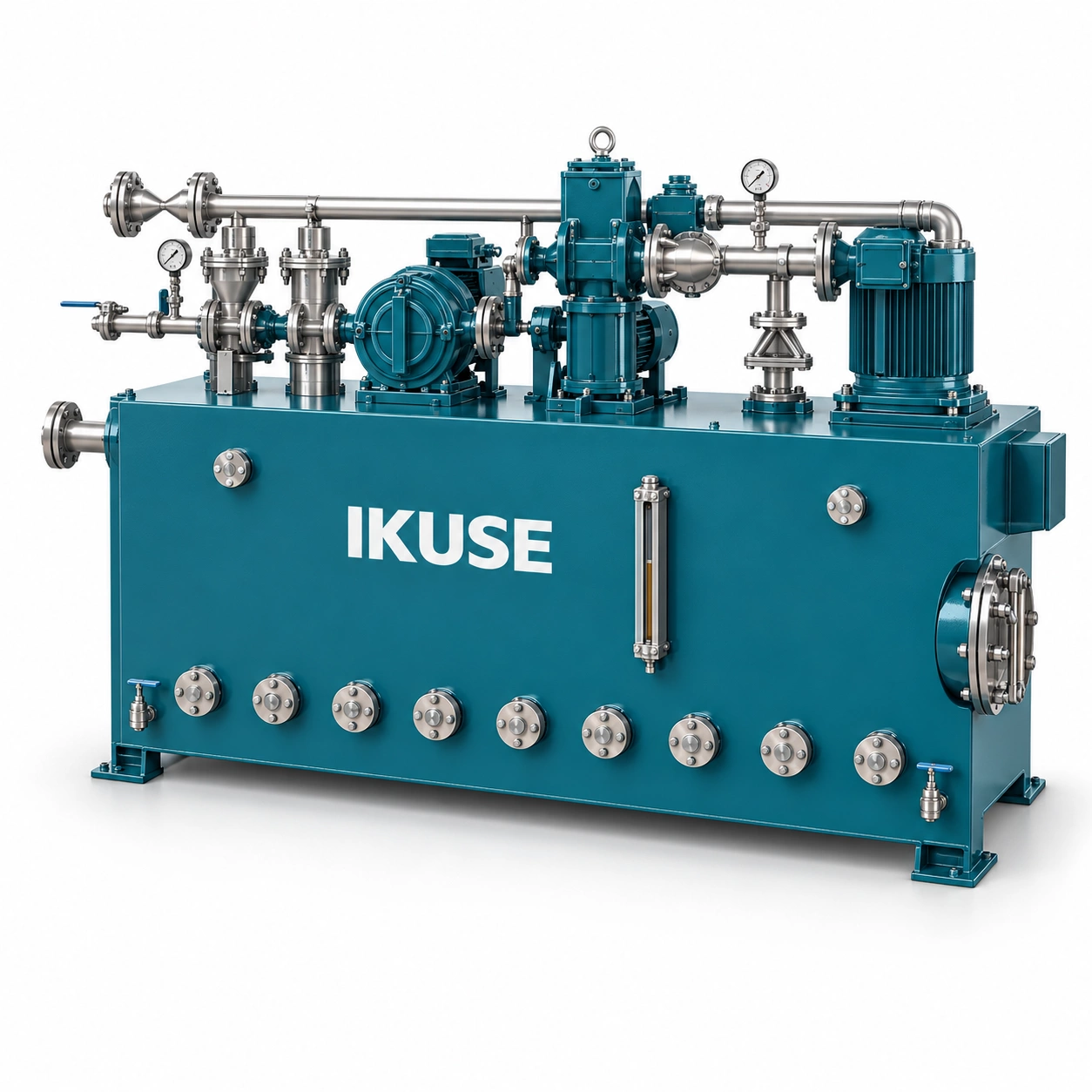

Станция GXYZ B для гидродинамических и гидростатических подшипников с повышенным расходом. Низкое давление: 100–400 L/min; высокое: 20–40 L/min при номинальном давлении 31.5 MPa.
Техническая документация

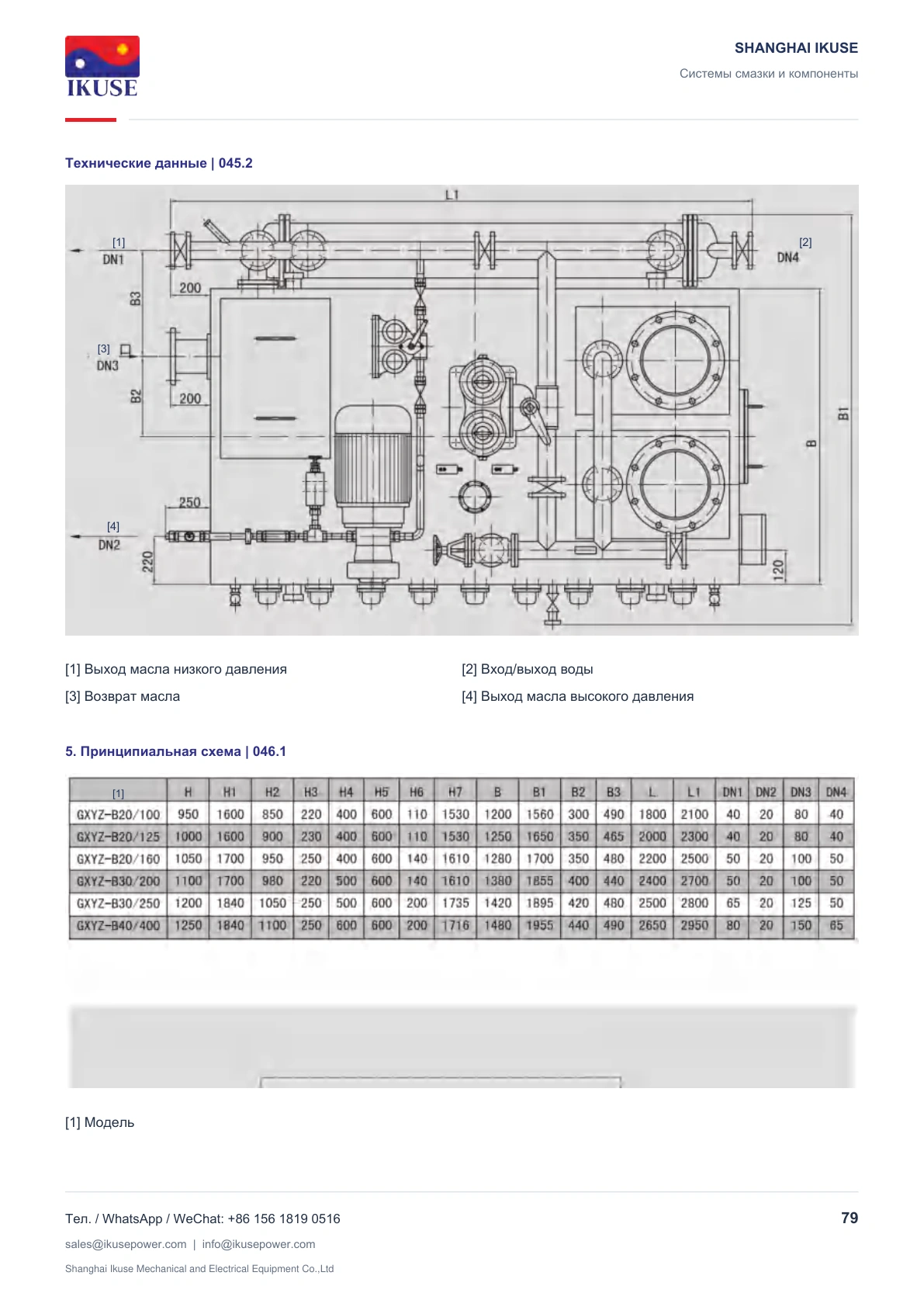

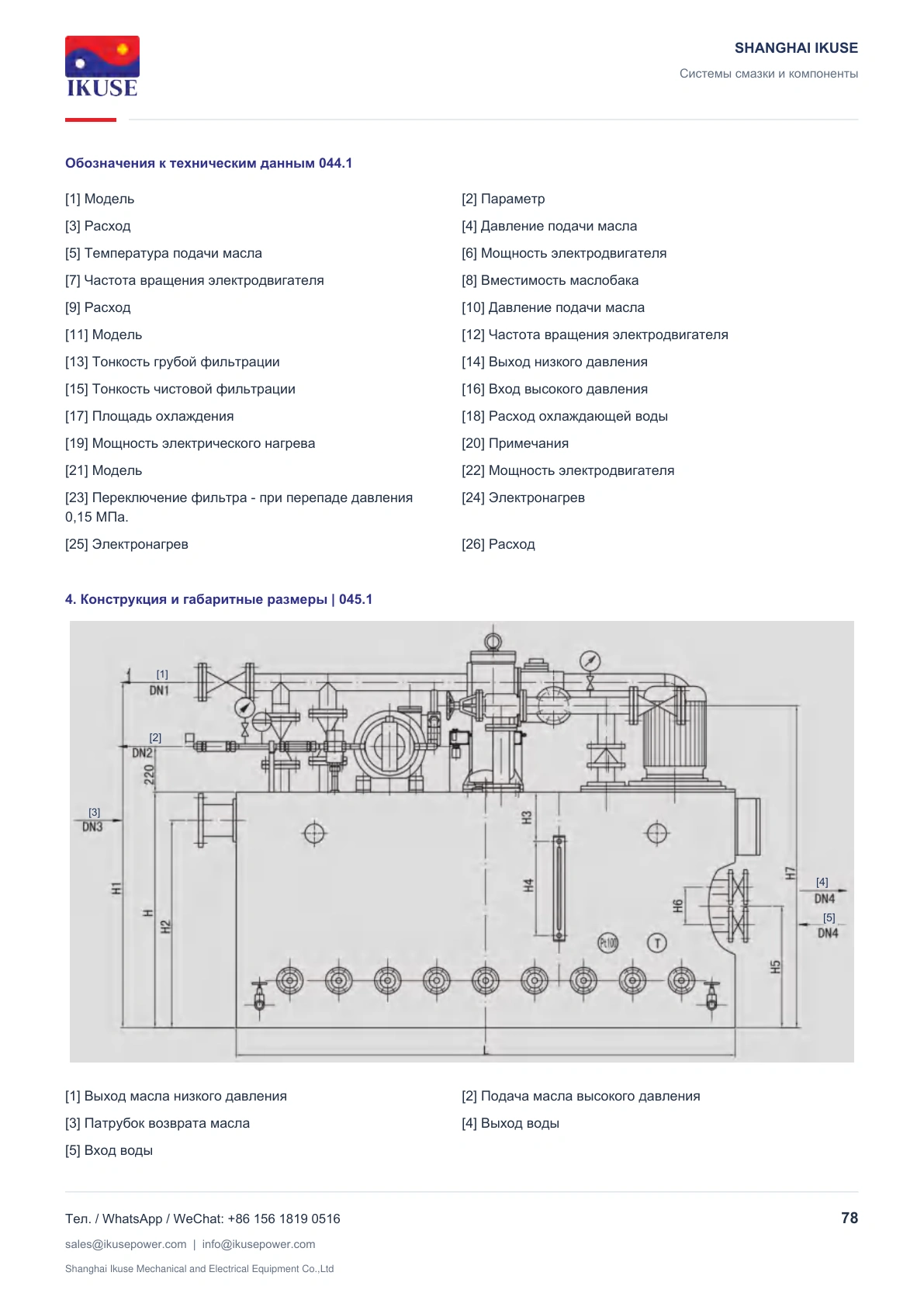

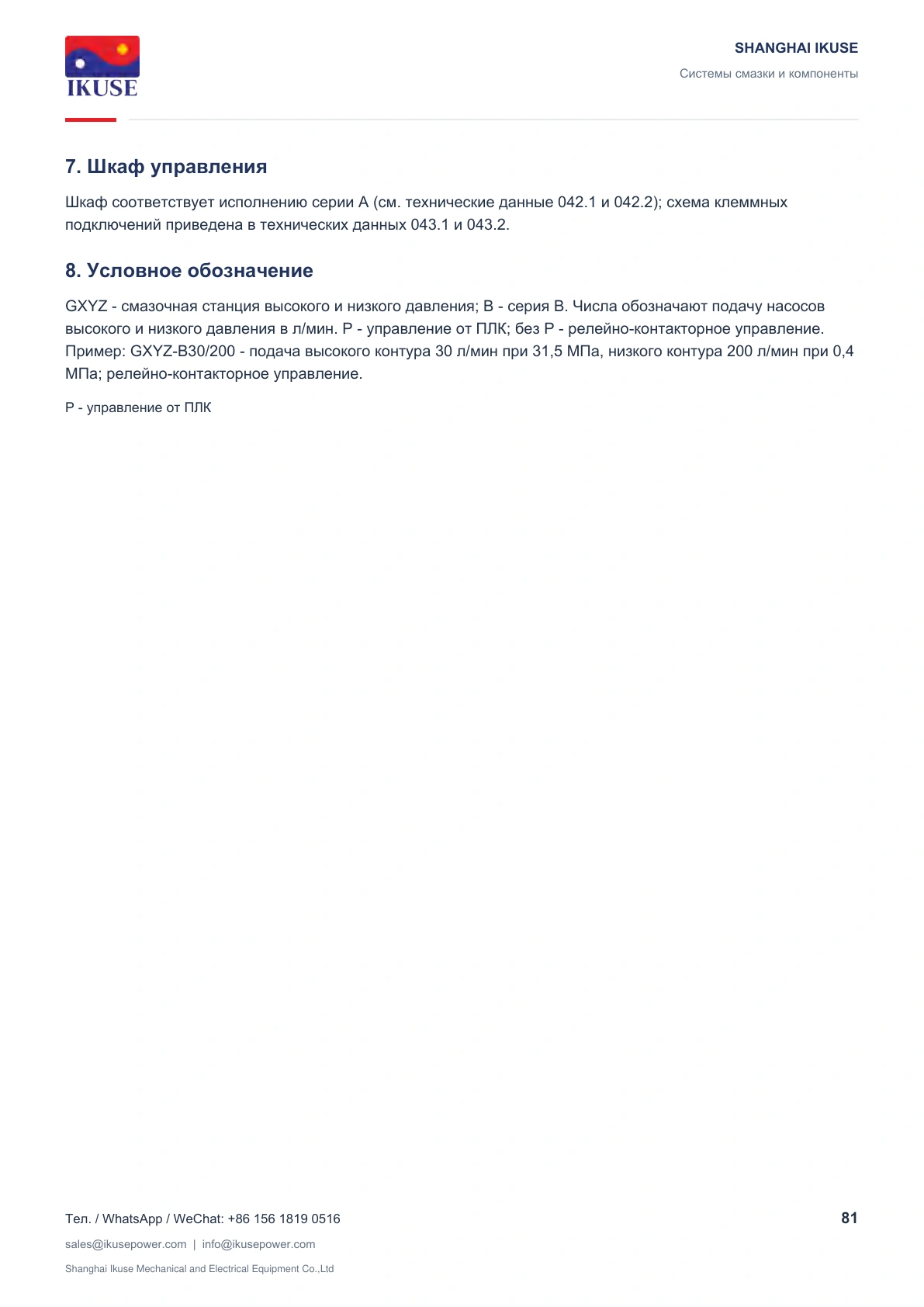

Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.
Конструкция и применение
1. Условия применения

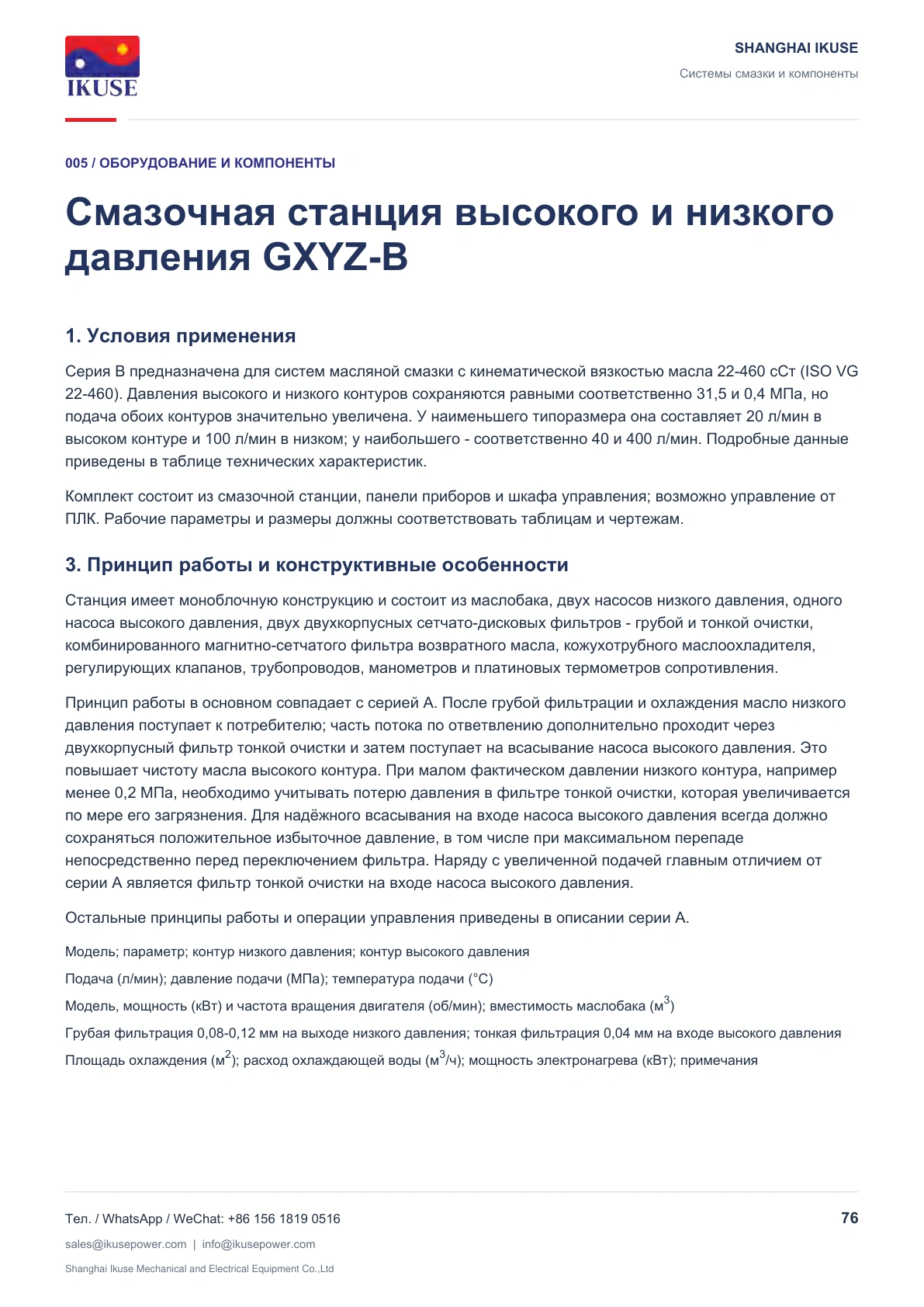

Серия B предназначена для систем масляной смазки с кинематической вязкостью масла 22-460 сСт (ISO VG 22-460). Давления высокого и низкого контуров сохраняются равными соответственно 31,5 и 0,4 МПа, но подача обоих контуров значительно увеличена. У наименьшего типоразмера она составляет 20 л/мин в высоком контуре и 100 л/мин в низком; у наибольшего - соответственно 40 и 400 л/мин. Подробные данные приведены в таблице технических характеристик.
Комплект состоит из смазочной станции, панели приборов и шкафа управления; возможно управление от ПЛК. Рабочие параметры и размеры должны соответствовать таблицам и чертежам.
3. Принцип работы и конструктивные особенности
Станция имеет моноблочную конструкцию и состоит из маслобака, двух насосов низкого давления, одного насоса высокого давления, двух двухкорпусных сетчато-дисковых фильтров - грубой и тонкой очистки, комбинированного магнитно-сетчатого фильтра возвратного масла, кожухотрубного маслоохладителя, регулирующих клапанов, трубопроводов, манометров и платиновых термометров сопротивления.

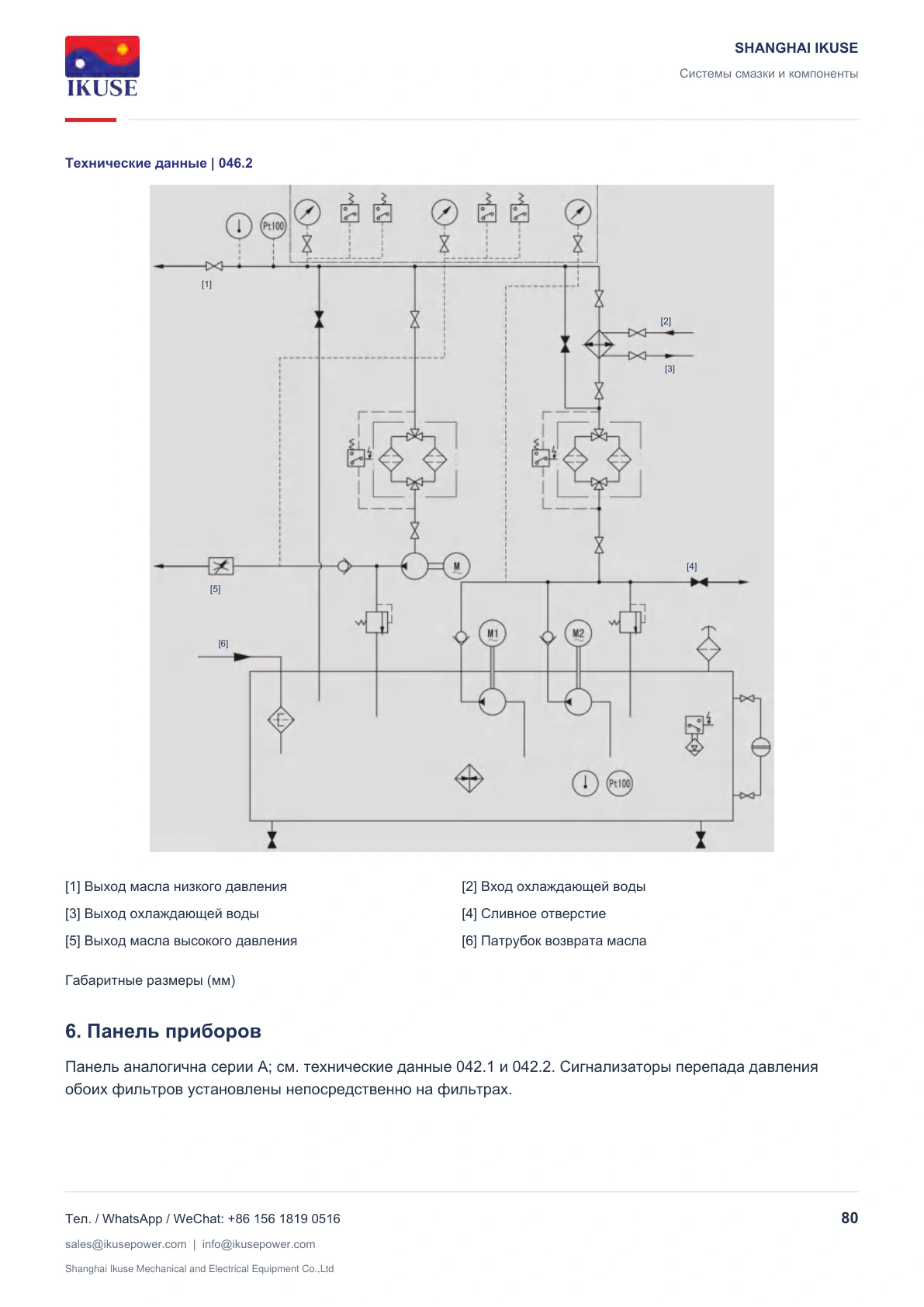

Принцип работы в основном совпадает с серией A. После грубой фильтрации и охлаждения масло низкого давления поступает к потребителю; часть потока по ответвлению дополнительно проходит через двухкорпусный фильтр тонкой очистки и затем поступает на всасывание насоса высокого давления. Это повышает чистоту масла высокого контура. При малом фактическом давлении низкого контура, например менее 0,2 МПа, необходимо учитывать потерю давления в фильтре тонкой очистки, которая увеличивается по мере его загрязнения. Для надёжного всасывания на входе насоса высокого давления всегда должно сохраняться положительное избыточное давление, в том числе при максимальном перепаде непосредственно перед переключением фильтра. Наряду с увеличенной подачей главным отличием от серии A является фильтр тонкой очистки на входе насоса высокого давления.
Остальные принципы работы и операции управления приведены в описании серии A.

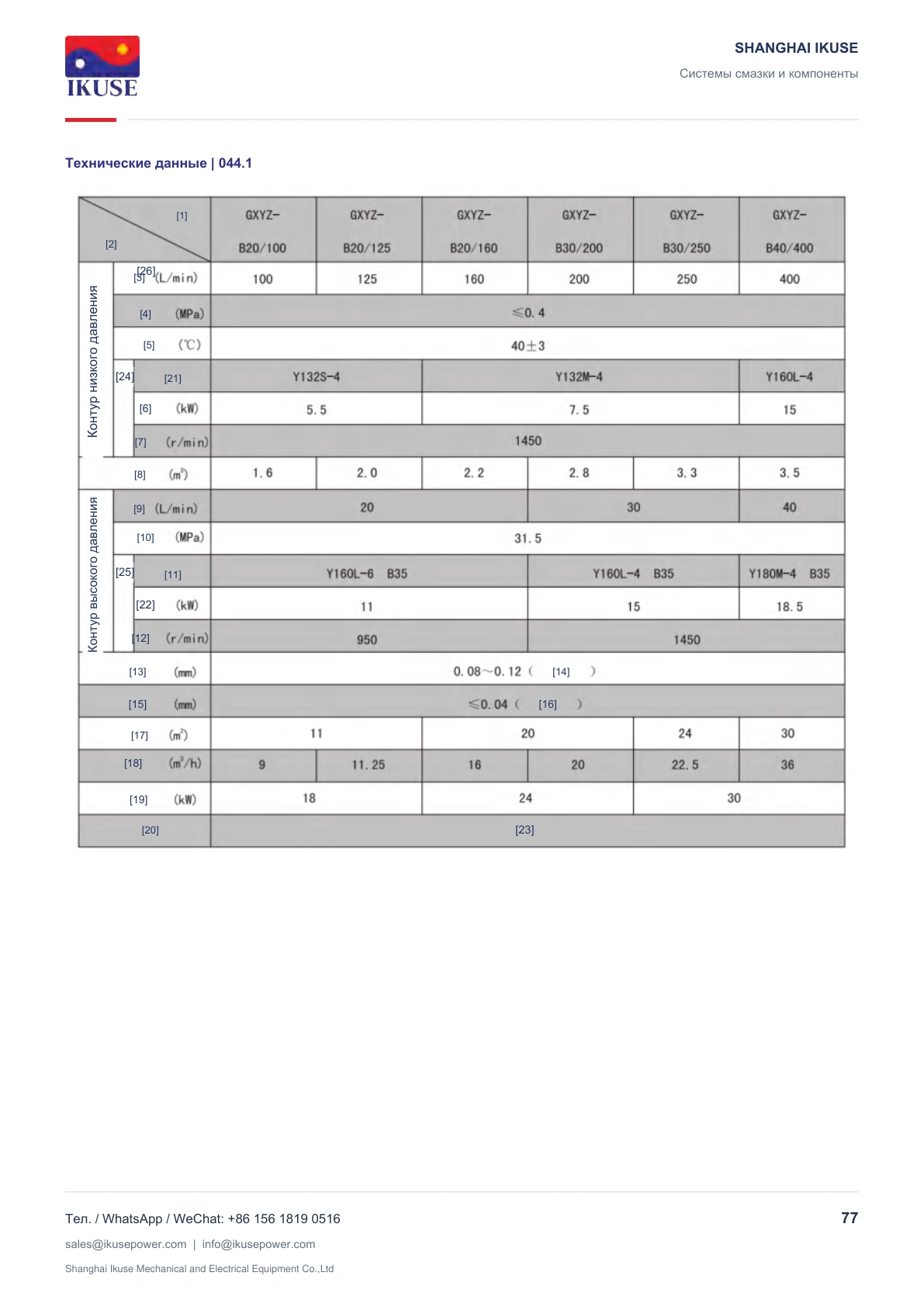

Модель; параметр; контур низкого давления; контур высокого давления
Подача (л/мин); давление подачи (МПа); температура подачи (°C) Модель, мощность (кВт) и частота вращения двигателя (об/мин); вместимость маслобака (м3)
Грубая фильтрация 0,08-0,12 мм на выходе низкого давления; тонкая фильтрация 0,04 мм на входе высокого давления Площадь охлаждения (м2); расход охлаждающей воды (м3/ч); мощность электронагрева (кВт); примечания
Серия B предназначена для систем масляной смазки с кинематической вязкостью масла 22-460 сСт (ISO VG 22-460). Давления высокого и низкого контуров сохраняются равными соответственно 31,5 и 0,4 МПа, но подача обоих контуров значительно увеличена. У наименьшего типоразмера она составляет 20 л/мин в высоком контуре и 100 л/мин в низком; у наибольшего - соответственно 40 и 400 л/мин. Подробные данные приведены в таблице технических характеристик.
Комплект состоит из смазочной станции, панели приборов и шкафа управления; возможно управление от ПЛК. Рабочие параметры и размеры должны соответствовать таблицам и чертежам.
3. Принцип работы и конструктивные особенности
Станция имеет моноблочную конструкцию и состоит из маслобака, двух насосов низкого давления, одного насоса высокого давления, двух двухкорпусных сетчато-дисковых фильтров - грубой и тонкой очистки, комбинированного магнитно-сетчатого фильтра возвратного масла, кожухотрубного маслоохладителя, регулирующих клапанов, трубопроводов, манометров и платиновых термометров сопротивления.
Принцип работы в основном совпадает с серией A. После грубой фильтрации и охлаждения масло низкого давления поступает к потребителю; часть потока по ответвлению дополнительно проходит через двухкорпусный фильтр тонкой очистки и затем поступает на всасывание насоса высокого давления. Это повышает чистоту масла высокого контура. При малом фактическом давлении низкого контура, например менее 0,2 МПа, необходимо учитывать потерю давления в фильтре тонкой очистки, которая увеличивается по мере его загрязнения. Для надёжного всасывания на входе насоса высокого давления всегда должно сохраняться положительное избыточное давление, в том числе при максимальном перепаде непосредственно перед переключением фильтра. Наряду с увеличенной подачей главным отличием от серии A является фильтр тонкой очистки на входе насоса высокого давления.
Остальные принципы работы и операции управления приведены в описании серии A.
