Описание

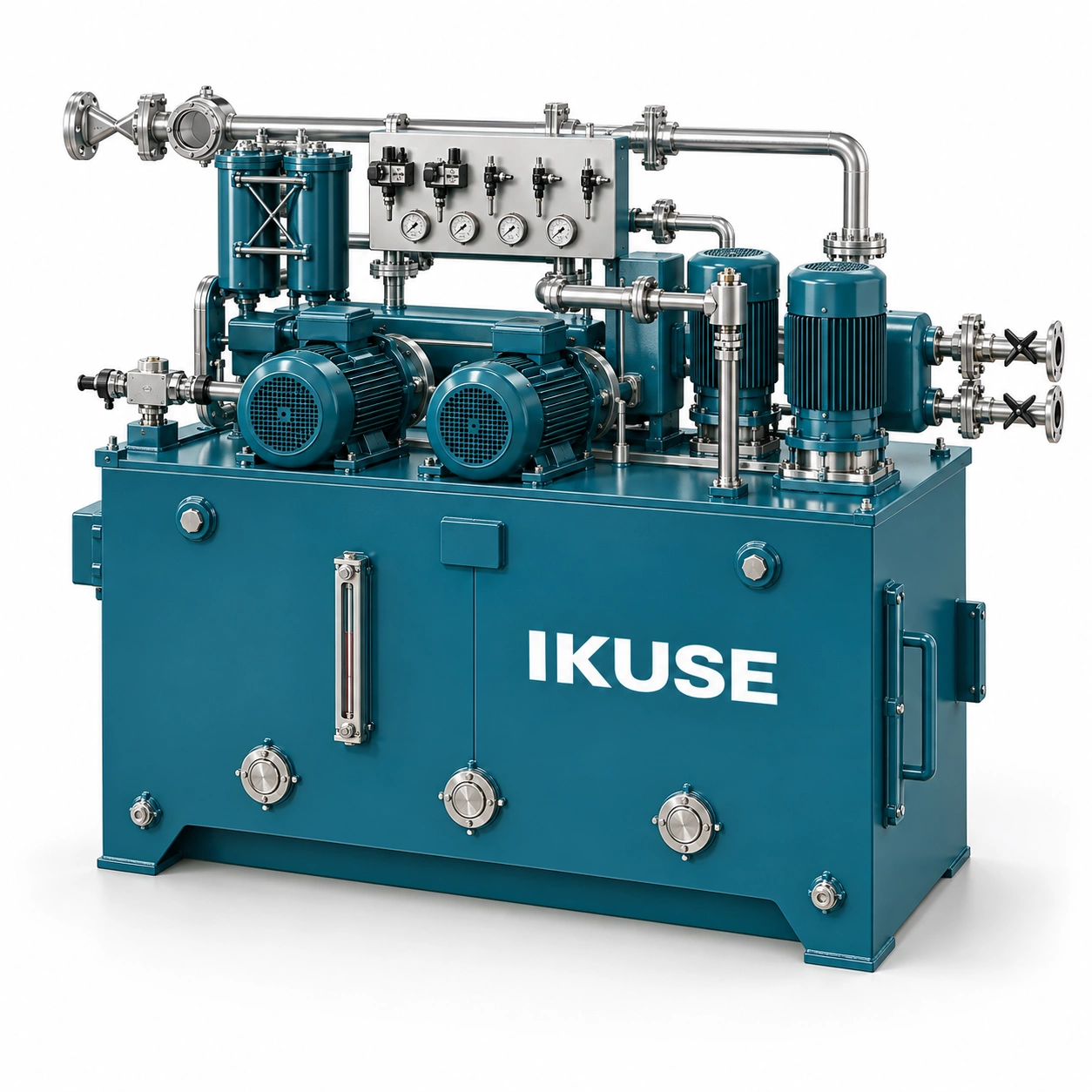

Станция GDR A подаёт масло в два контура высокого давления и контур низкого давления. Высокое давление: 2.5×2 L/min; низкое: 40–100 L/min. Для гидродинамической и гидростатической смазки, в том числе двух опор.
Техническая документация

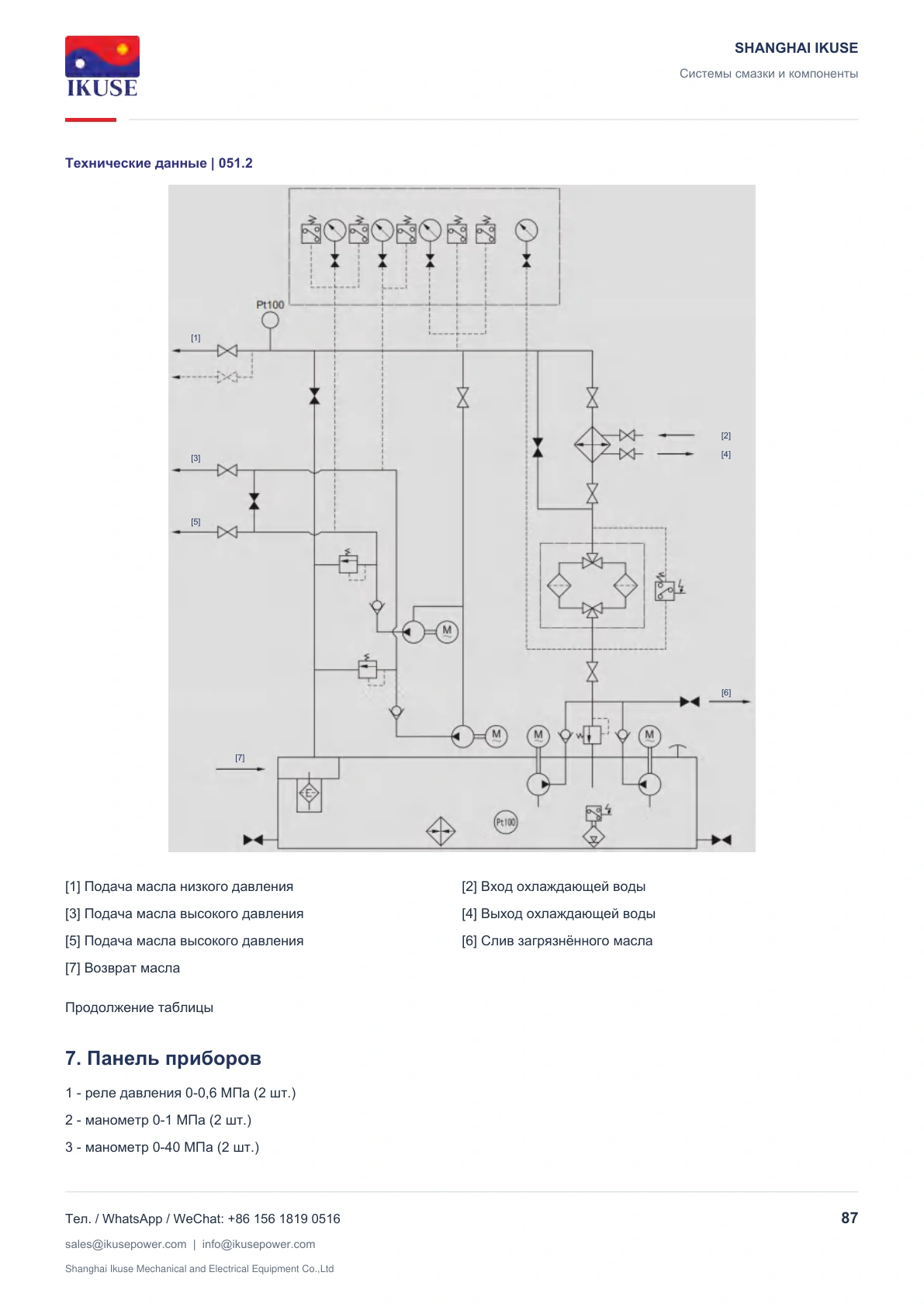

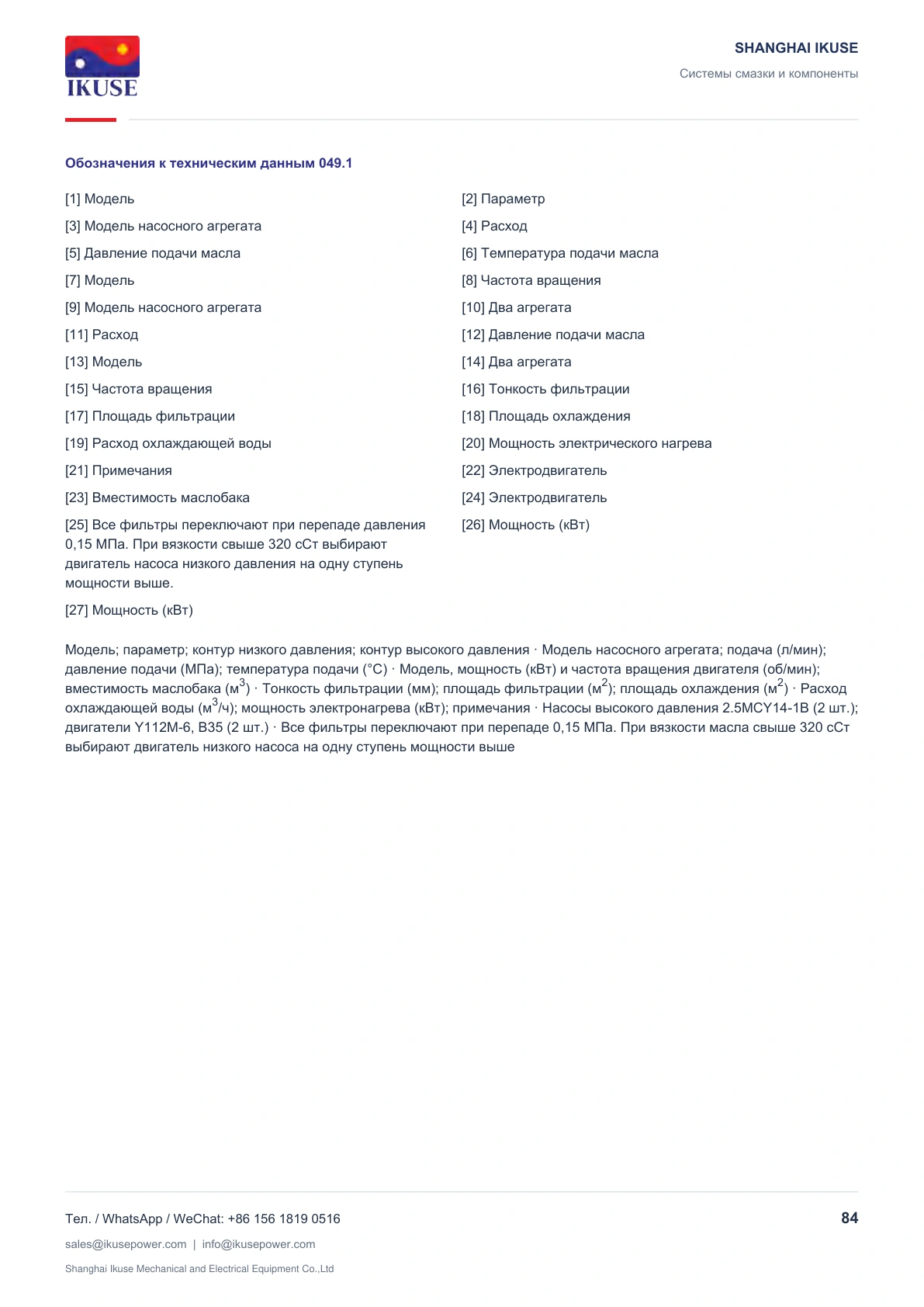

Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.
Конструкция и применение

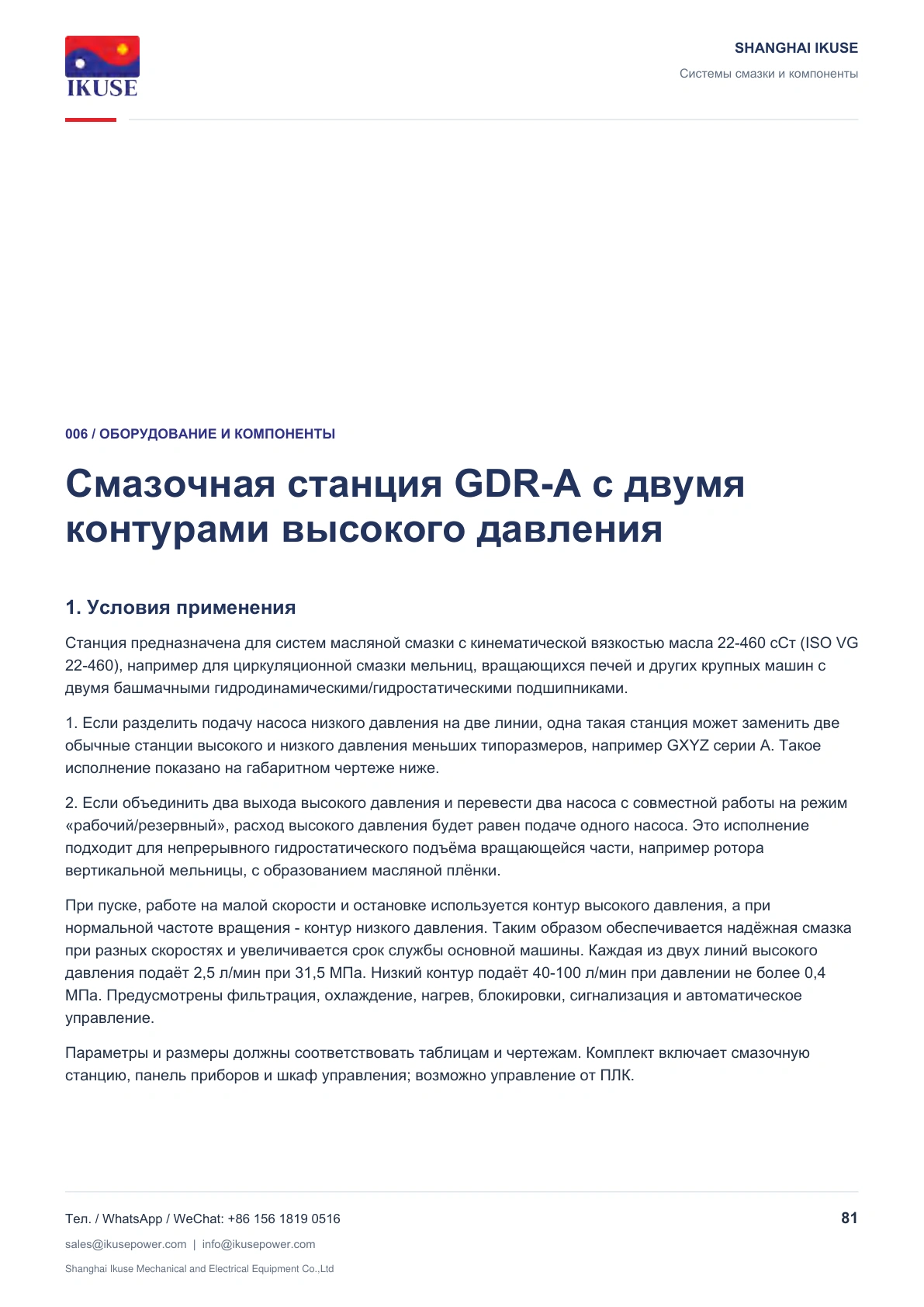

1. Условия применения
Станция предназначена для систем масляной смазки с кинематической вязкостью масла 22-460 сСт (ISO VG 22-460), например для циркуляционной смазки мельниц, вращающихся печей и других крупных машин с двумя башмачными гидродинамическими/гидростатическими подшипниками.

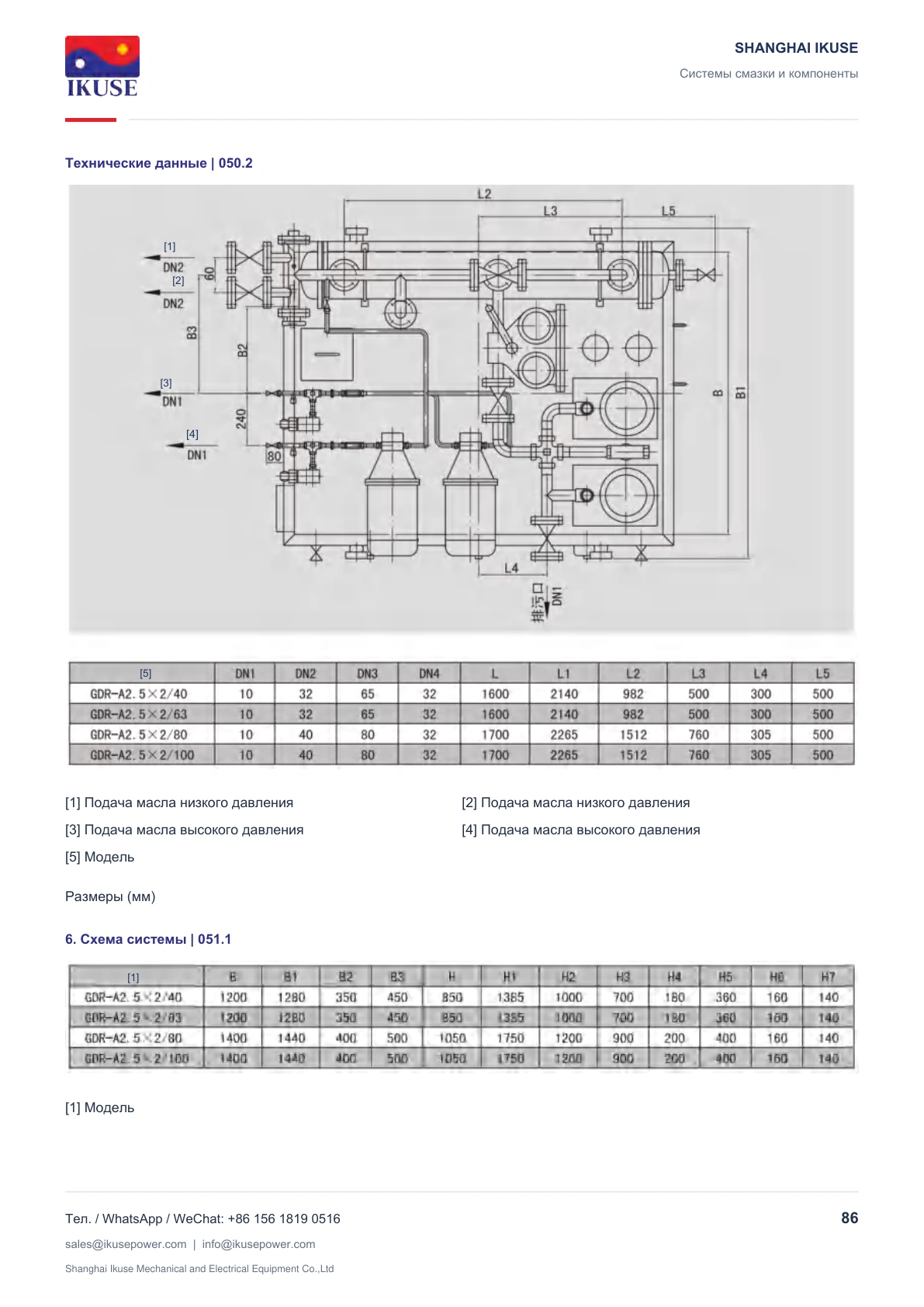

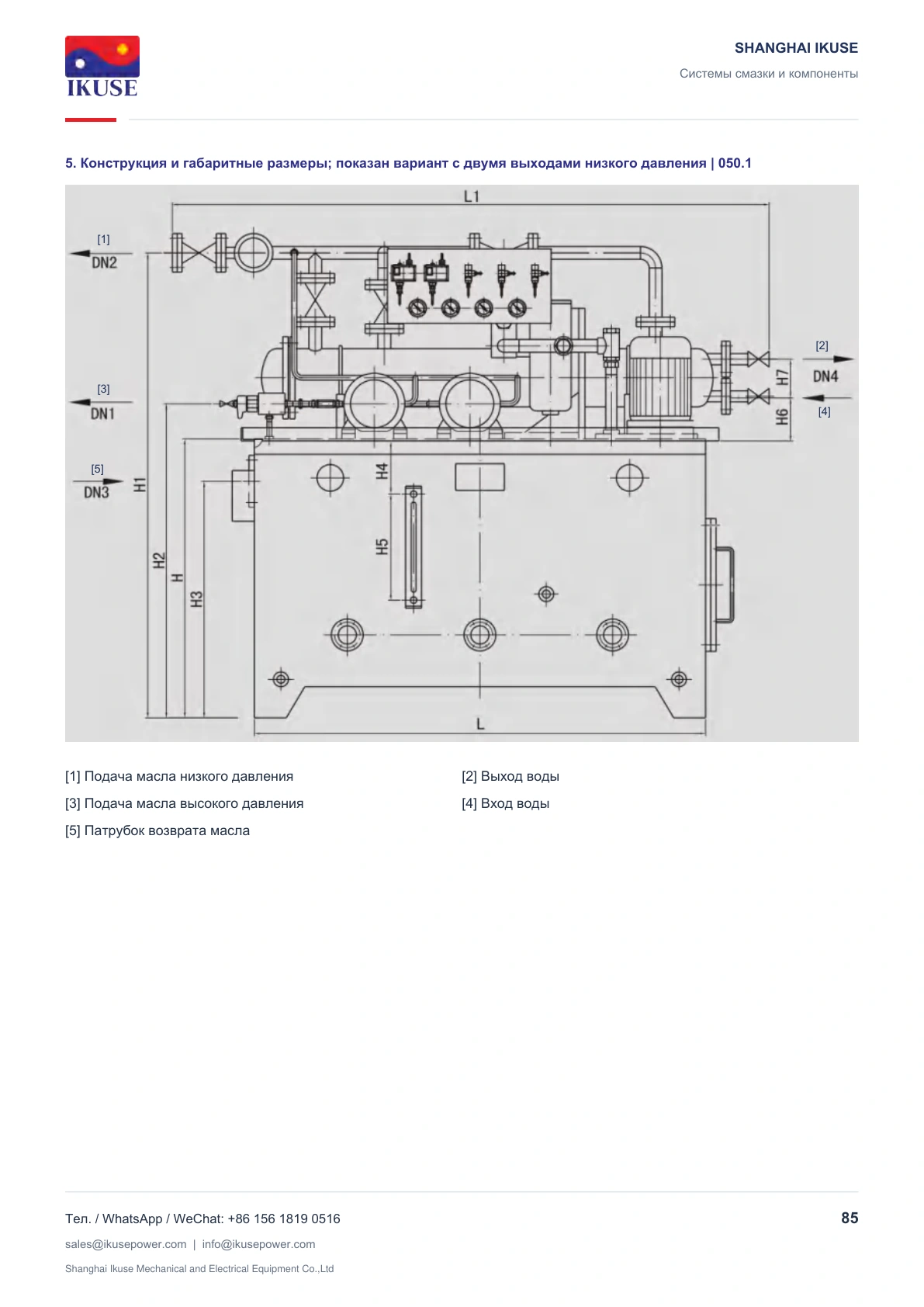

1. Если разделить подачу насоса низкого давления на две линии, одна такая станция может заменить две обычные станции высокого и низкого давления меньших типоразмеров, например GXYZ серии A. Такое исполнение показано на габаритном чертеже ниже.

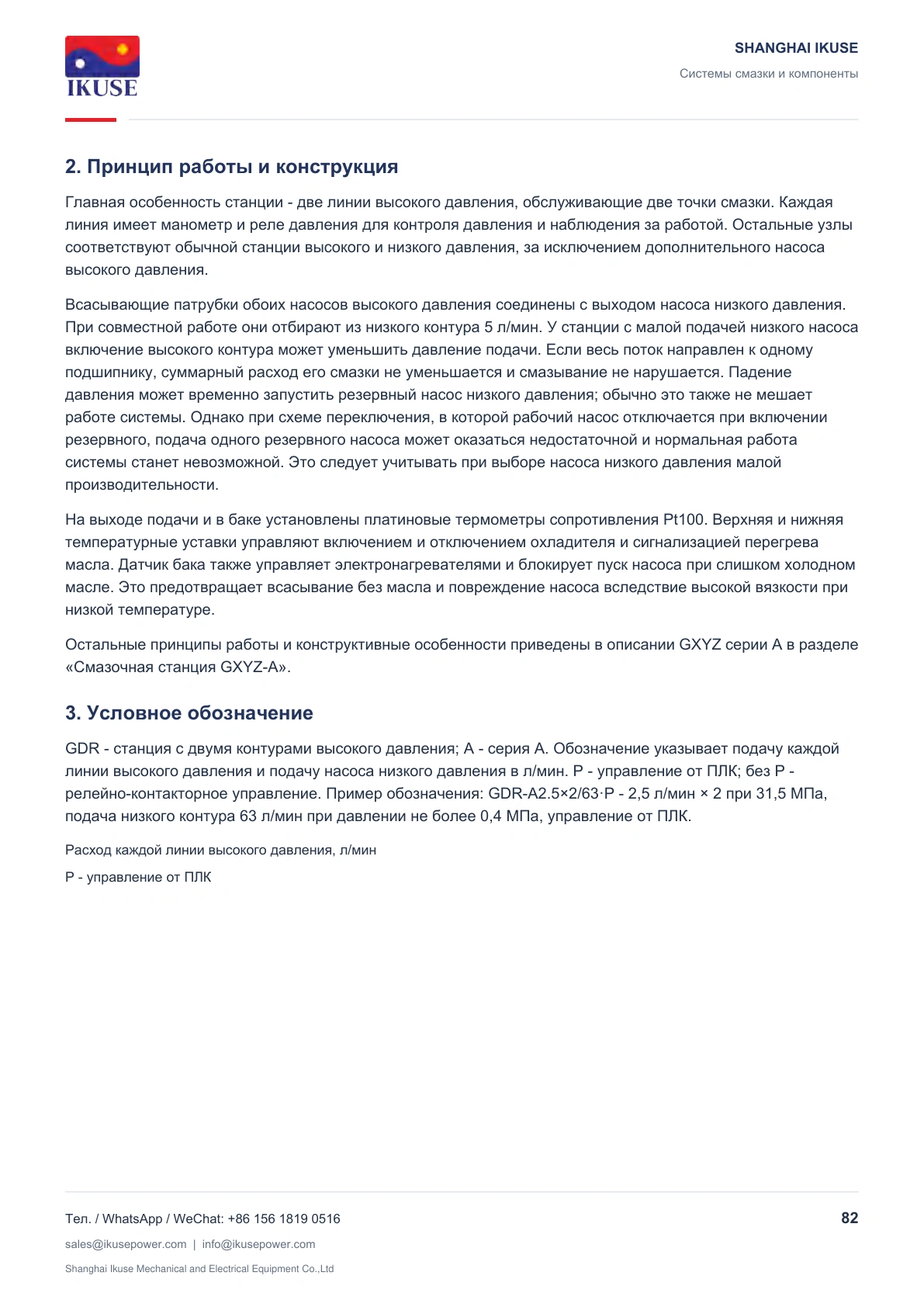

2. Если объединить два выхода высокого давления и перевести два насоса с совместной работы на режим «рабочий/резервный», расход высокого давления будет равен подаче одного насоса. Это исполнение подходит для непрерывного гидростатического подъёма вращающейся части, например ротора вертикальной мельницы, с образованием масляной плёнки.
При пуске, работе на малой скорости и остановке используется контур высокого давления, а при нормальной частоте вращения - контур низкого давления. Таким образом обеспечивается надёжная смазка при разных скоростях и увеличивается срок службы основной машины. Каждая из двух линий высокого давления подаёт 2,5 л/мин при 31,5 МПа. Низкий контур подаёт 40-100 л/мин при давлении не более 0,4 МПа. Предусмотрены фильтрация, охлаждение, нагрев, блокировки, сигнализация и автоматическое управление.

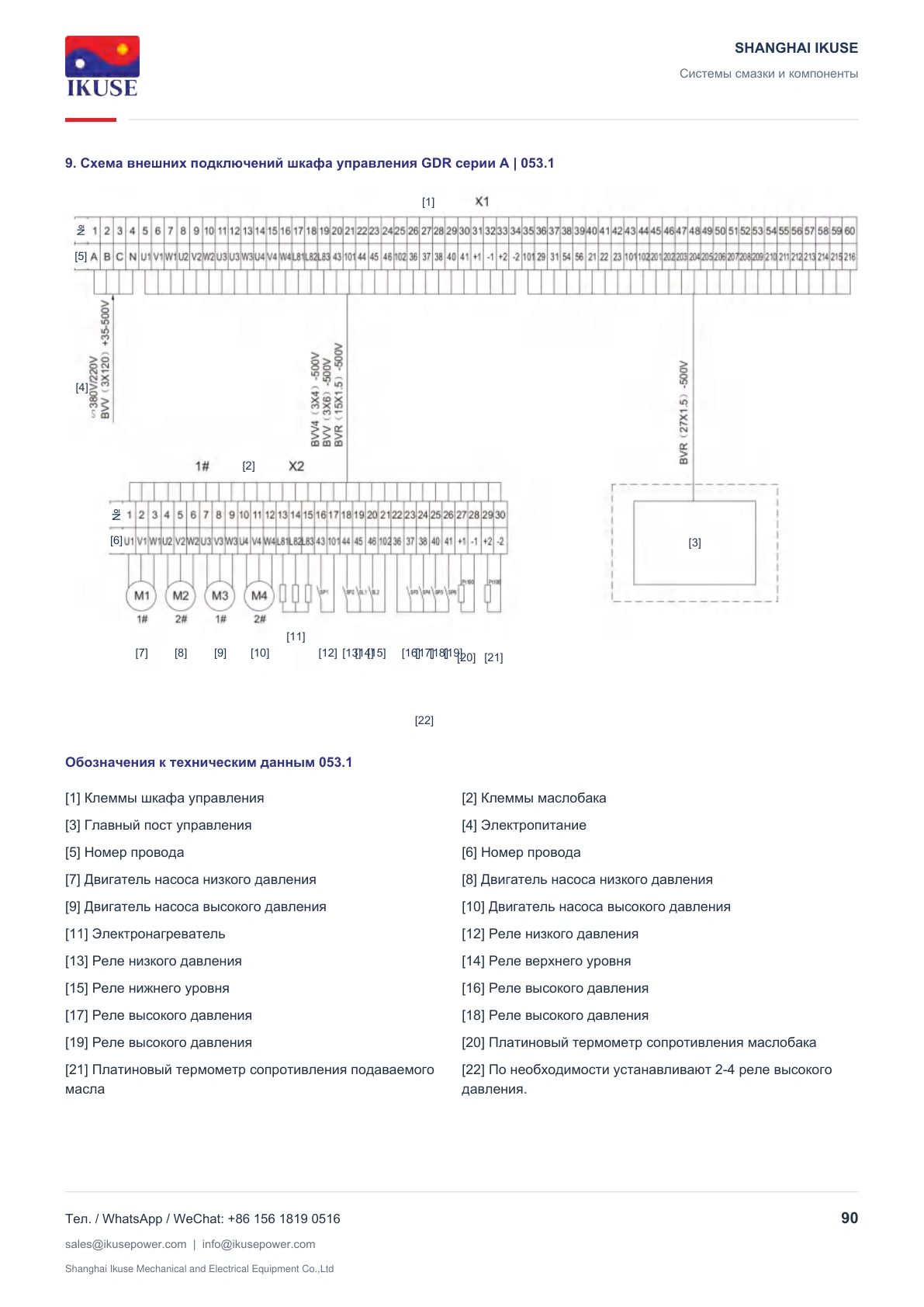

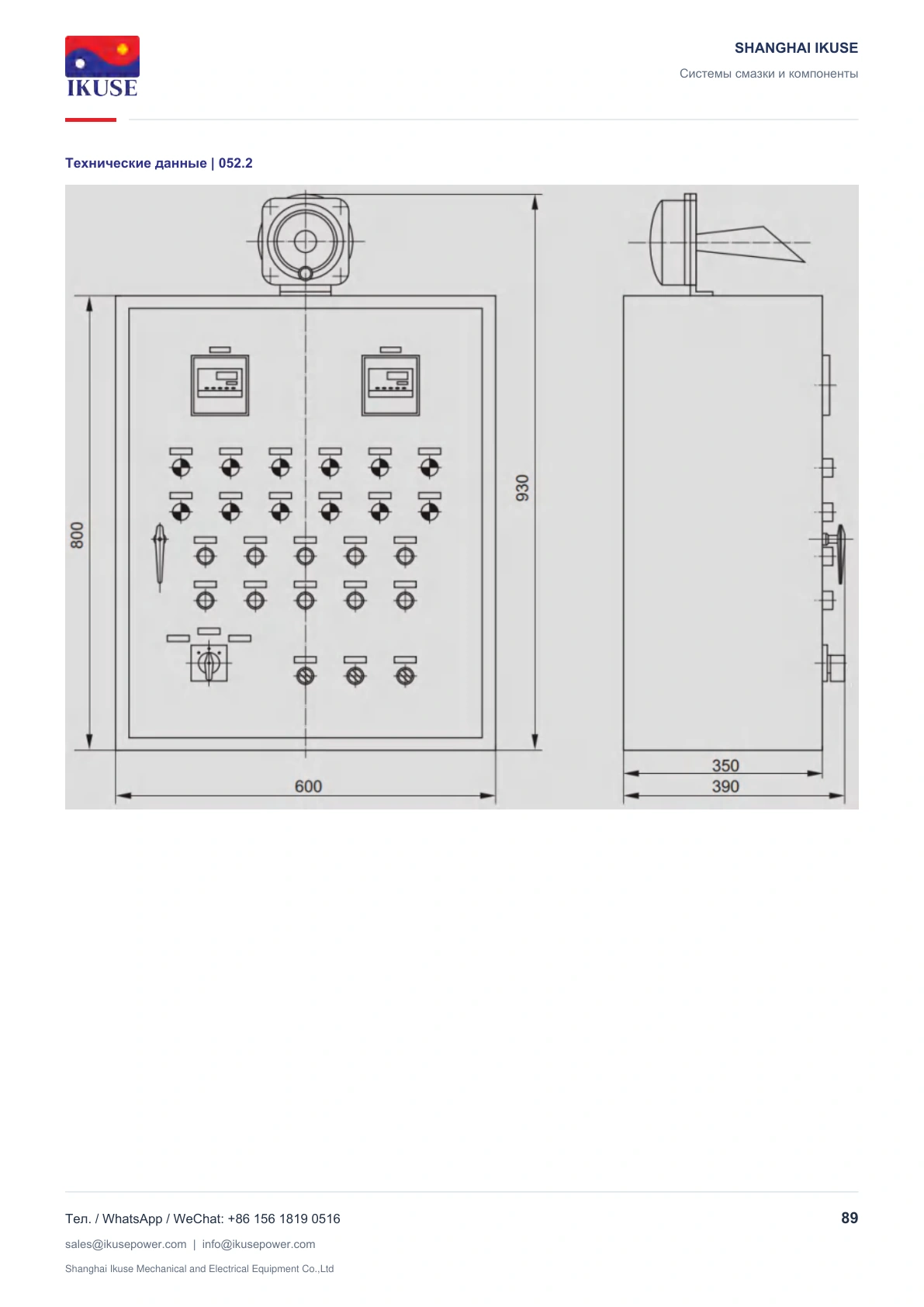

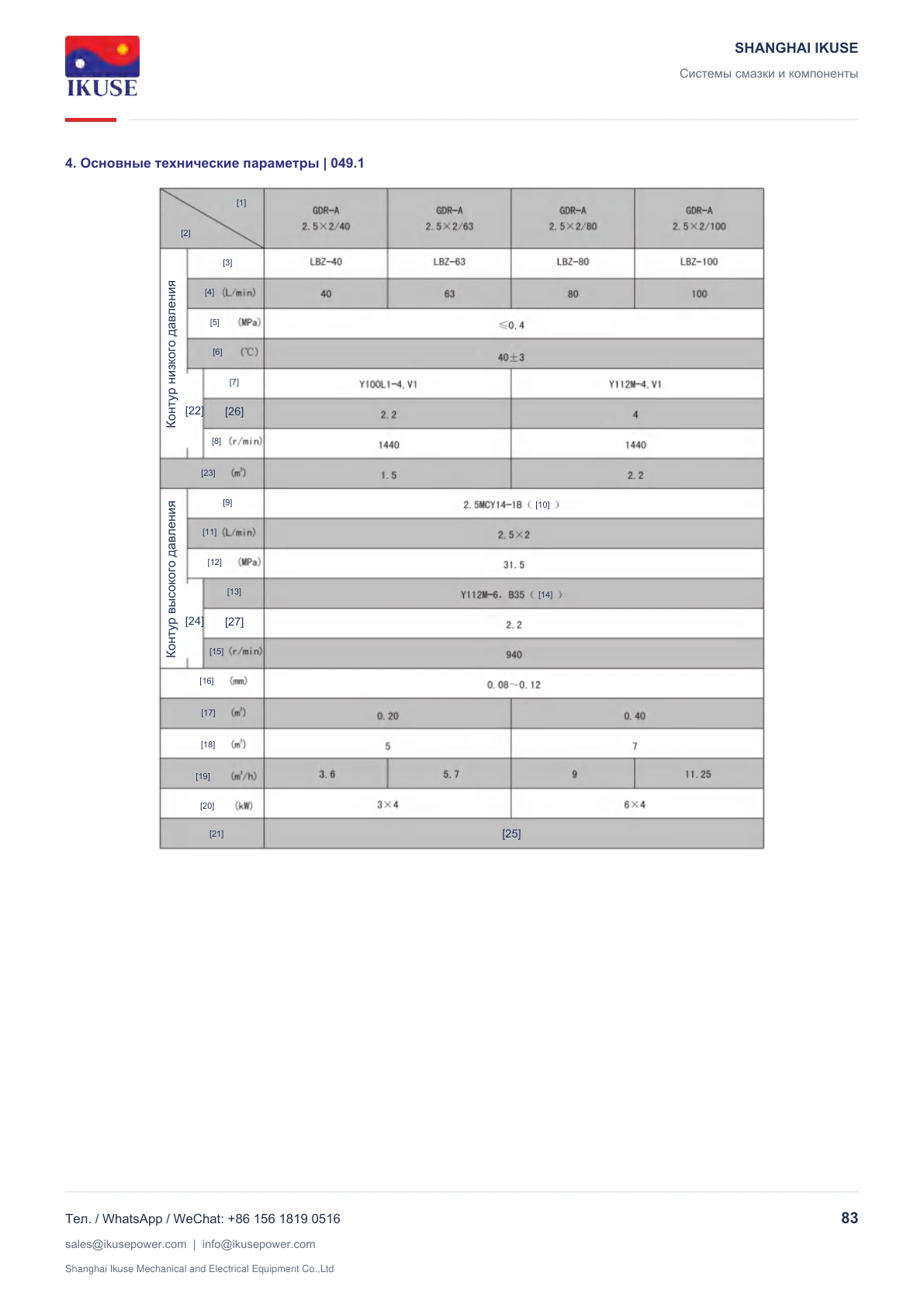

Параметры и размеры должны соответствовать таблицам и чертежам. Комплект включает смазочную станцию, панель приборов и шкаф управления; возможно управление от ПЛК.
