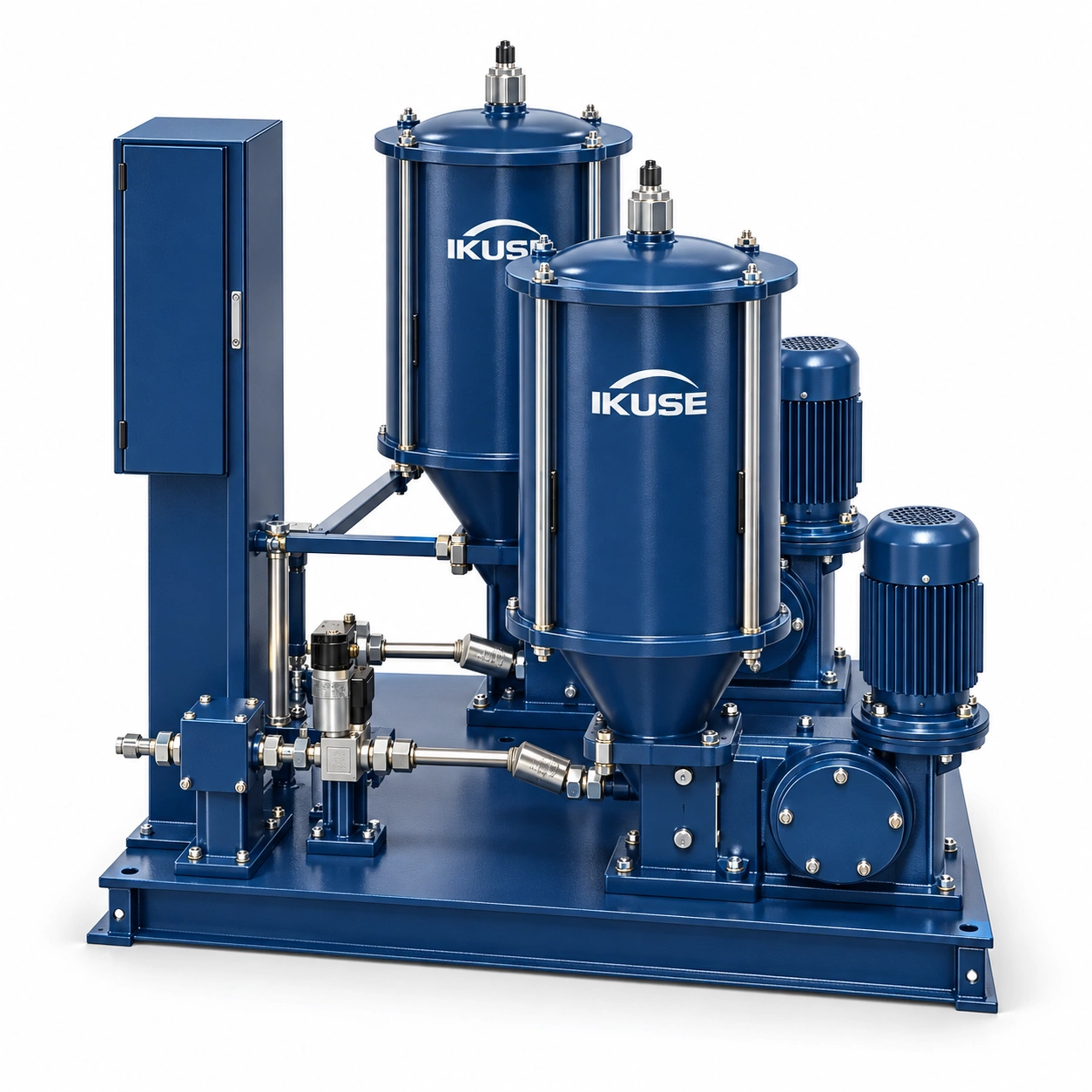

Сдвоенный электрический смазочный агрегат с контролем конца магистралей для централизованных систем при 40 MPa. Номинальная подача пластичной смазки 585 mL/min.
Подбор и эксплуатация

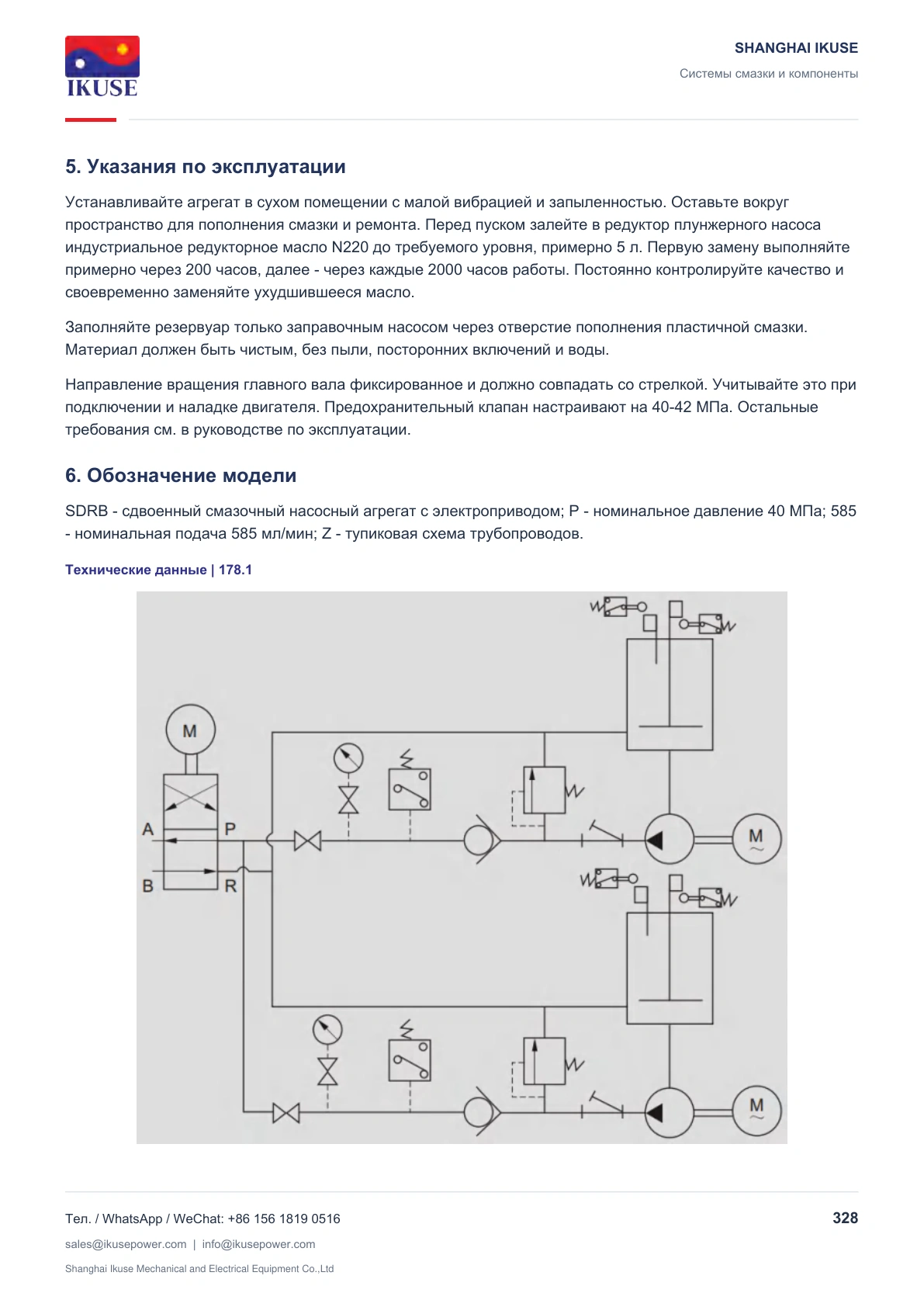

Устанавливайте в помещении, оставляйте место для пополнения и обслуживания. Применяйте чистую пластичную смазку; подключайте по заданному направлению вращения.
Техническая документация
Характеристики, монтажные размеры и схемы приведены на листах ниже и в прилагаемом PDF. Проверяйте данные по выбранному типоразмеру. Присоединения, рабочая среда и монтажное пространство должны соответствовать конкретному исполнению.
Конструкция и применение
1. Условия применения

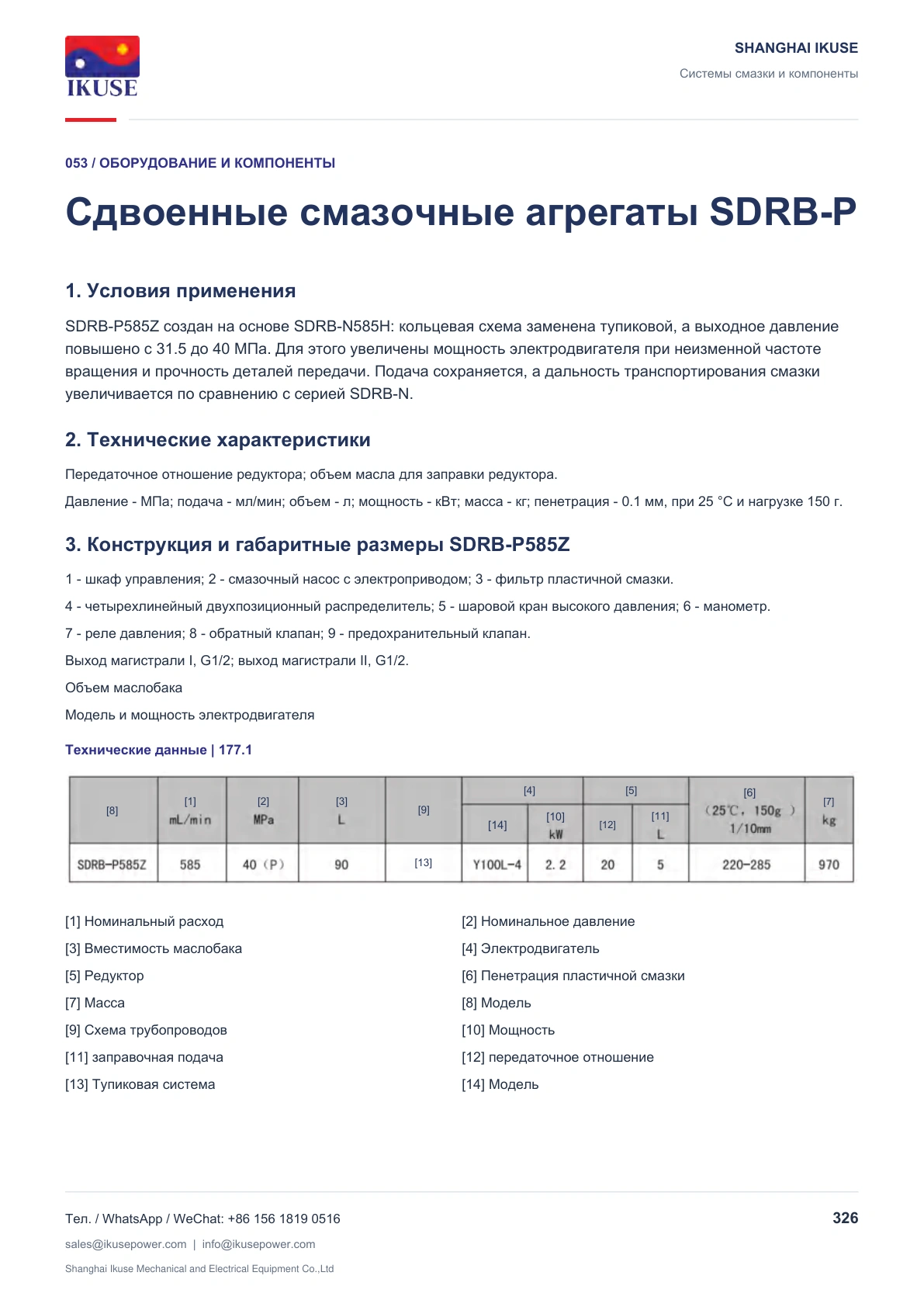

SDRB-P585Z создан на основе SDRB-N585H: кольцевая схема заменена тупиковой, а выходное давление повышено с 31.5 до 40 МПа. Для этого увеличены мощность электродвигателя при неизменной частоте вращения и прочность деталей передачи. Подача сохраняется, а дальность транспортирования смазки увеличивается по сравнению с серией SDRB-N.
2. Технические характеристики
Передаточное отношение редуктора; объем масла для заправки редуктора.
Давление - МПа; подача - мл/мин; объем - л; мощность - кВт; масса - кг; пенетрация - 0.1 мм, при 25 °C и нагрузке 150 г.
3. Конструкция и габаритные размеры SDRB-P585Z

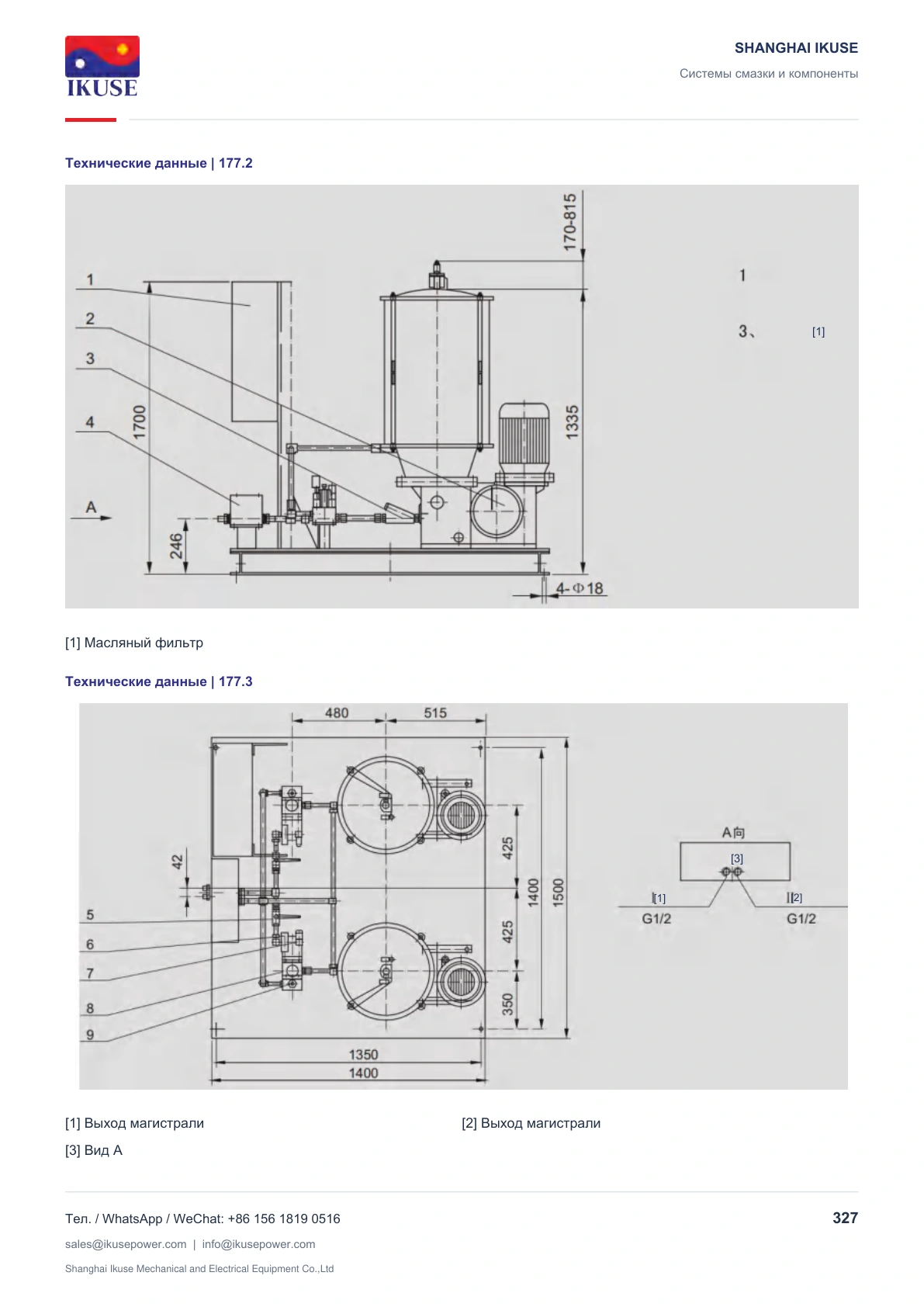

1 - шкаф управления; 2 - смазочный насос с электроприводом; 3 - фильтр пластичной смазки.
4 - четырехлинейный двухпозиционный распределитель; 5 - шаровой кран высокого давления; 6 - манометр.
7 - реле давления; 8 - обратный клапан; 9 - предохранительный клапан.
Выход магистрали I, G1/2; выход магистрали II, G1/2.
Объем маслобака
Модель и мощность электродвигателя

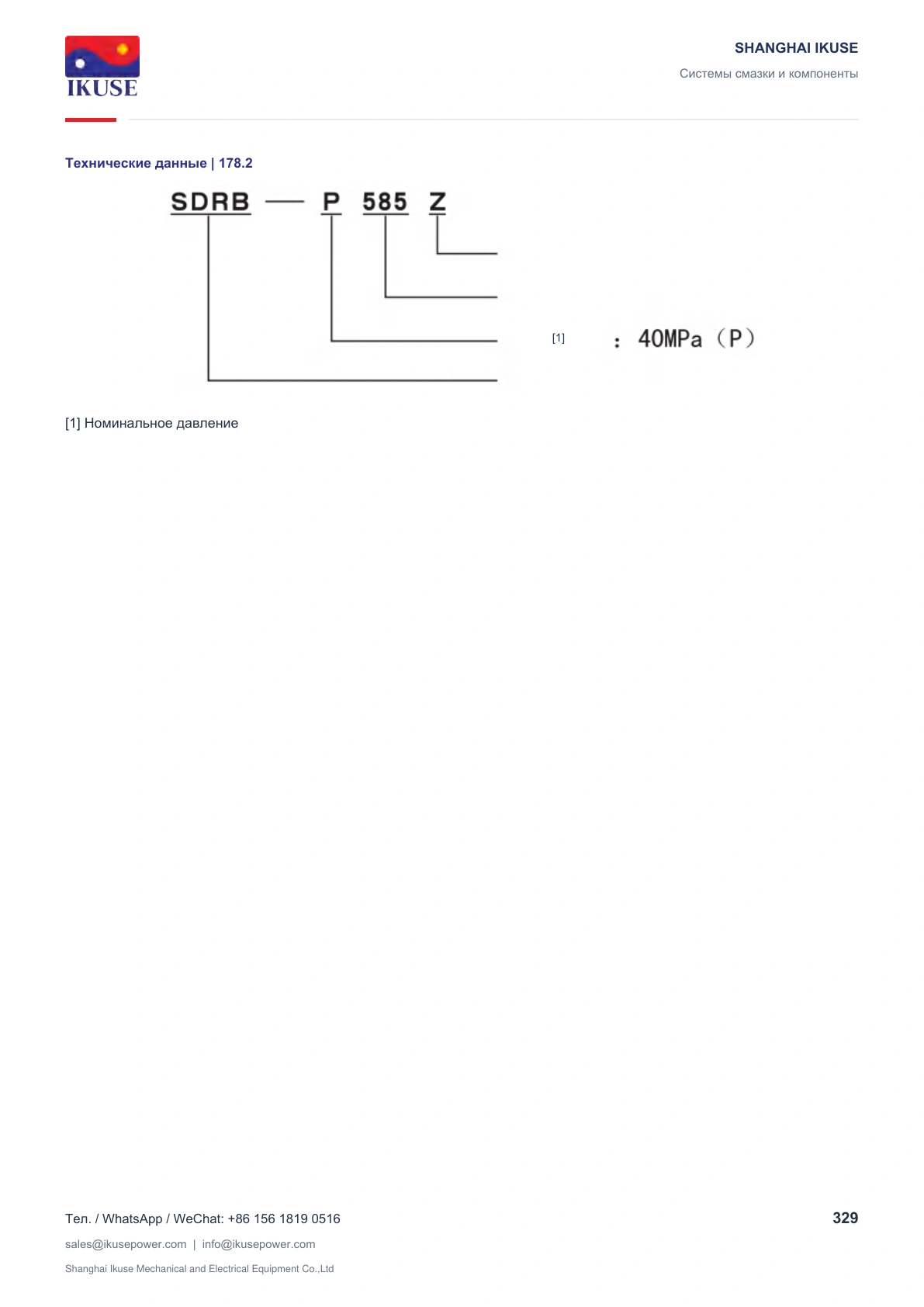

Технические данные | 177.1
[4] [5] [6] [1] [2] [3] [7] [8] [9] [10] [11] [14] [12]
[13]
[1] Номинальный расход [2] Номинальное давление
[3] Вместимость маслобака [4] Электродвигатель
[5] Редуктор [6] Пенетрация пластичной смазки
[7] Масса [8] Модель
[9] Схема трубопроводов [10] Мощность
[11] заправочная подача [12] передаточное отношение
[13] Тупиковая система [14] Модель
SDRB-P585Z создан на основе SDRB-N585H: кольцевая схема заменена тупиковой, а выходное давление повышено с 31.5 до 40 МПа. Для этого увеличены мощность электродвигателя при неизменной частоте вращения и прочность деталей передачи. Подача сохраняется, а дальность транспортирования смазки увеличивается по сравнению с серией SDRB-N.
2. Технические характеристики
Передаточное отношение редуктора; объем масла для заправки редуктора.
Давление - МПа; подача - мл/мин; объем - л; мощность - кВт; масса - кг; пенетрация - 0.1 мм, при 25 °C и нагрузке 150 г.
3. Конструкция и габаритные размеры SDRB-P585Z
1 - шкаф управления; 2 - смазочный насос с электроприводом; 3 - фильтр пластичной смазки.
4 - четырехлинейный двухпозиционный распределитель; 5 - шаровой кран высокого давления; 6 - манометр.
7 - реле давления; 8 - обратный клапан; 9 - предохранительный клапан.
Выход магистрали I, G1/2; выход магистрали II, G1/2.
Объем маслобака
Модель и мощность электродвигателя
Технические данные | 177.1
[4] [5] [6] [1] [2] [3] [7] [8] [9] [10] [11] [14] [12]
[13]
[1] Номинальный расход [2] Номинальное давление
[3] Вместимость маслобака [4] Электродвигатель
[5] Редуктор [6] Пенетрация пластичной смазки
[7] Масса [8] Модель
[9] Схема трубопроводов [10] Мощность
[11] заправочная подача [12] передаточное отношение
[13] Тупиковая система [14] Модель
