製品概要
電動ループ式集中潤滑系統用です。主管戻り端の圧力で直接弁を反転し、二主管へ交互に供給します。切替圧力は調整可能です。25 °C、150 g におけるちょう度 265-385 × 0.1 mm のグリースを使用します。
構造・使用条件

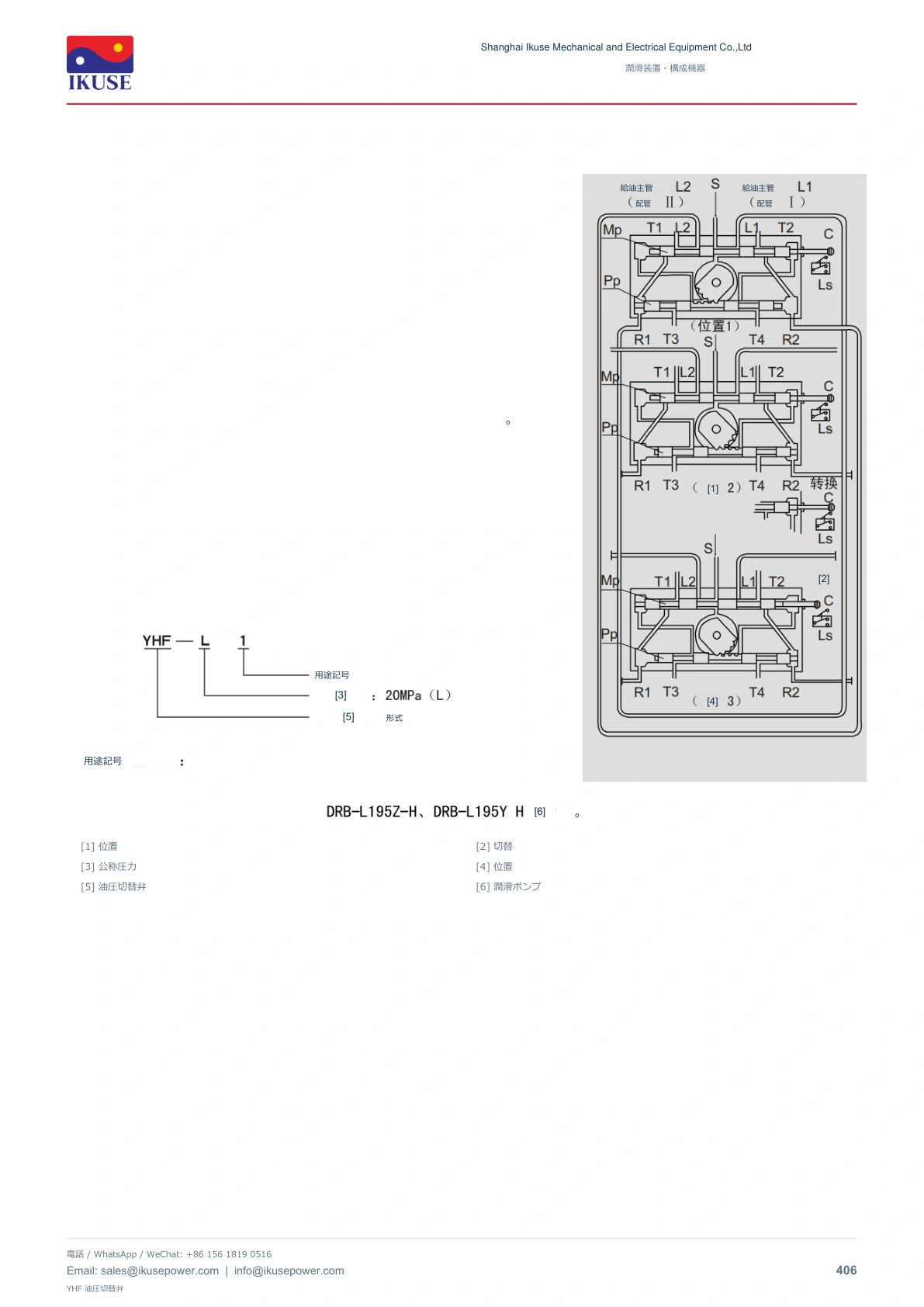

位置 1：入口 S から主スプール Mp を通って L1 へ供給し、パイロット Pp を通じて Mp 左端を加圧します。L2 は T1 へ除圧します。L1 は R1 に戻り、末端圧力が設定値を超えると Pp が右へ動きます。位置 2：Mp 左室を T3 へ除圧し、ポンプ圧で Mp が左へ動きます。表示器が LS を作動してポンプ停止。位置 3：切替完了し、次回は L2 へ供給、L1 は T2 へ除圧します。T1-T4 はタンク接続に合流します。
YHF-L1 は 585 mL/min ポンプ用でサブプレートに、YHF-L2 は 60、195 mL/min ポンプ用でポンプ本体に取り付けます。L は 20 MPa を表します。L1 は時計回りで設定圧力が上がり、L2 は時計回りで下がります。L2 をポンプから外す前、または L1 の蓋を開ける前に、調整ねじを完全に緩めてください。

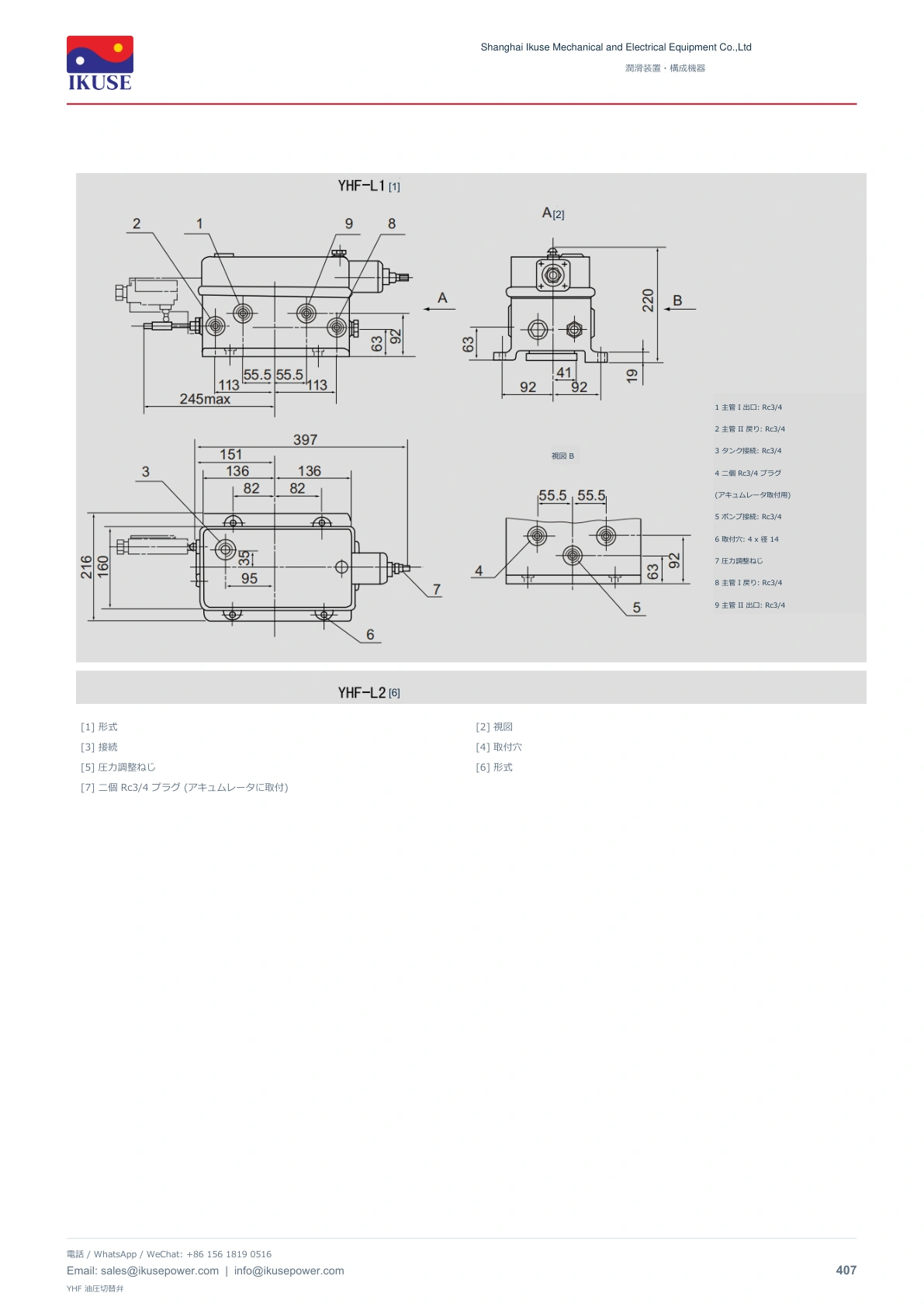

L1 外形：1 主管 I 出口 Rc3/4、2 主管 II 戻り Rc3/4、3 タンク Rc3/4、4 アキュムレータ接続用 Rc3/4 プラグ二個、5 ポンプ接続 Rc3/4、6 Ø14 取付穴四個、7 圧力調整ボルト、8 主管 I 戻り Rc3/4、9 主管 II 出口 Rc3/4。

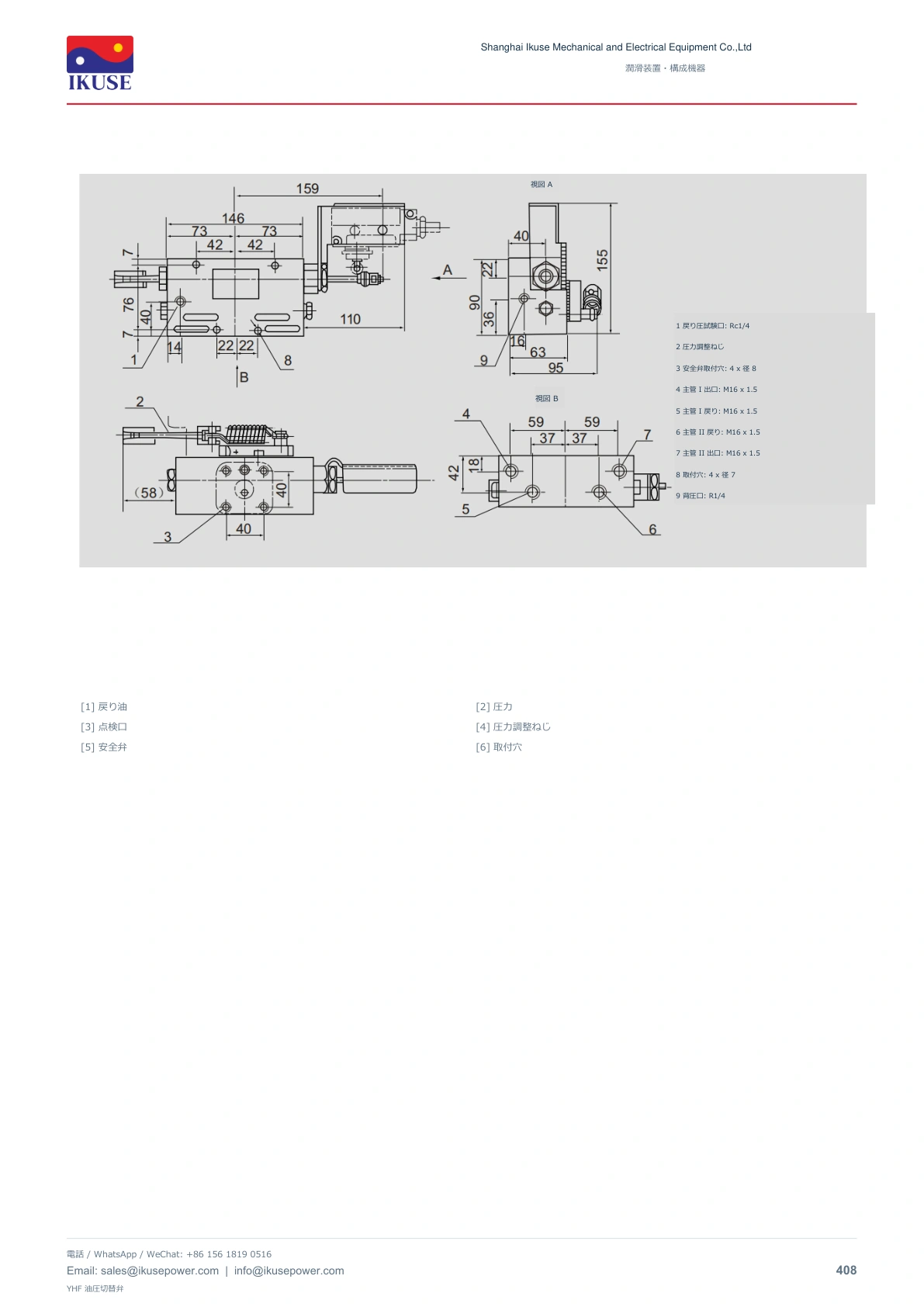

L2 外形：1 戻り圧試験口 Rc1/4、2 圧力調整ボルト、3 安全弁取付口、4 主管 I 出口 M16 × 1.5、5 主管 I 戻り M16 × 1.5、6 主管 II 戻り M16 × 1.5、7 主管 II 出口 M16 × 1.5、8 Ø7 取付穴四個、9 R1/4 背圧接続。
YHF-L1 は 585 mL/min ポンプ用でサブプレートに、YHF-L2 は 60、195 mL/min ポンプ用でポンプ本体に取り付けます。L は 20 MPa を表します。L1 は時計回りで設定圧力が上がり、L2 は時計回りで下がります。L2 をポンプから外す前、または L1 の蓋を開ける前に、調整ねじを完全に緩めてください。
L1 外形：1 主管 I 出口 Rc3/4、2 主管 II 戻り Rc3/4、3 タンク Rc3/4、4 アキュムレータ接続用 Rc3/4 プラグ二個、5 ポンプ接続 Rc3/4、6 Ø14 取付穴四個、7 圧力調整ボルト、8 主管 I 戻り Rc3/4、9 主管 II 出口 Rc3/4。
L2 外形：1 戻り圧試験口 Rc1/4、2 圧力調整ボルト、3 安全弁取付口、4 主管 I 出口 M16 × 1.5、5 主管 I 戻り M16 × 1.5、6 主管 II 戻り M16 × 1.5、7 主管 II 出口 M16 × 1.5、8 Ø7 取付穴四個、9 R1/4 背圧接続。

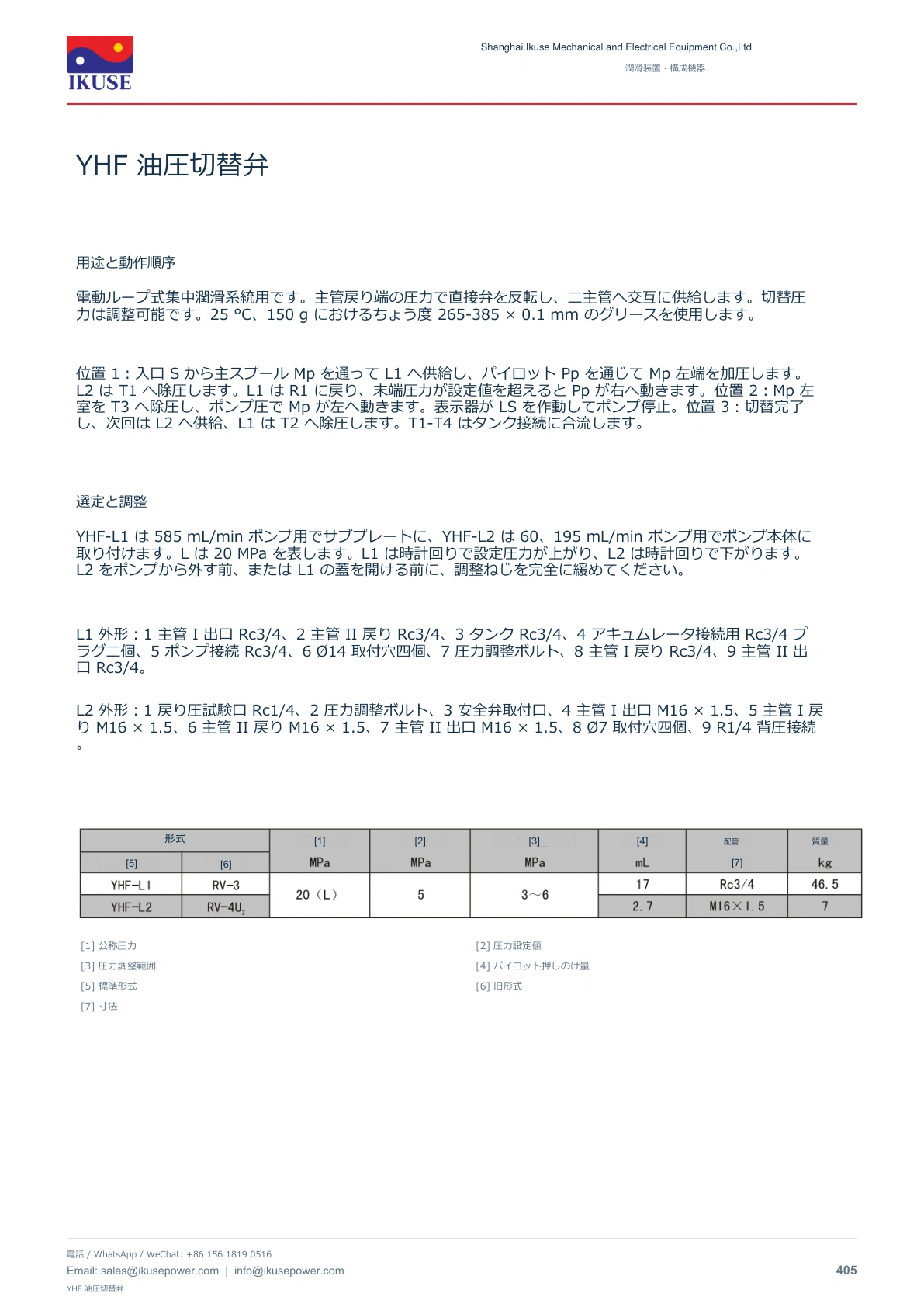

技術資料
仕様、取付寸法、図面は下記の技術図表および添付 PDF を参照してください。選定形式と構成に対応する数値を使用し、注文前に接続、使用媒体、据付空間を確認してください。
