製品概要

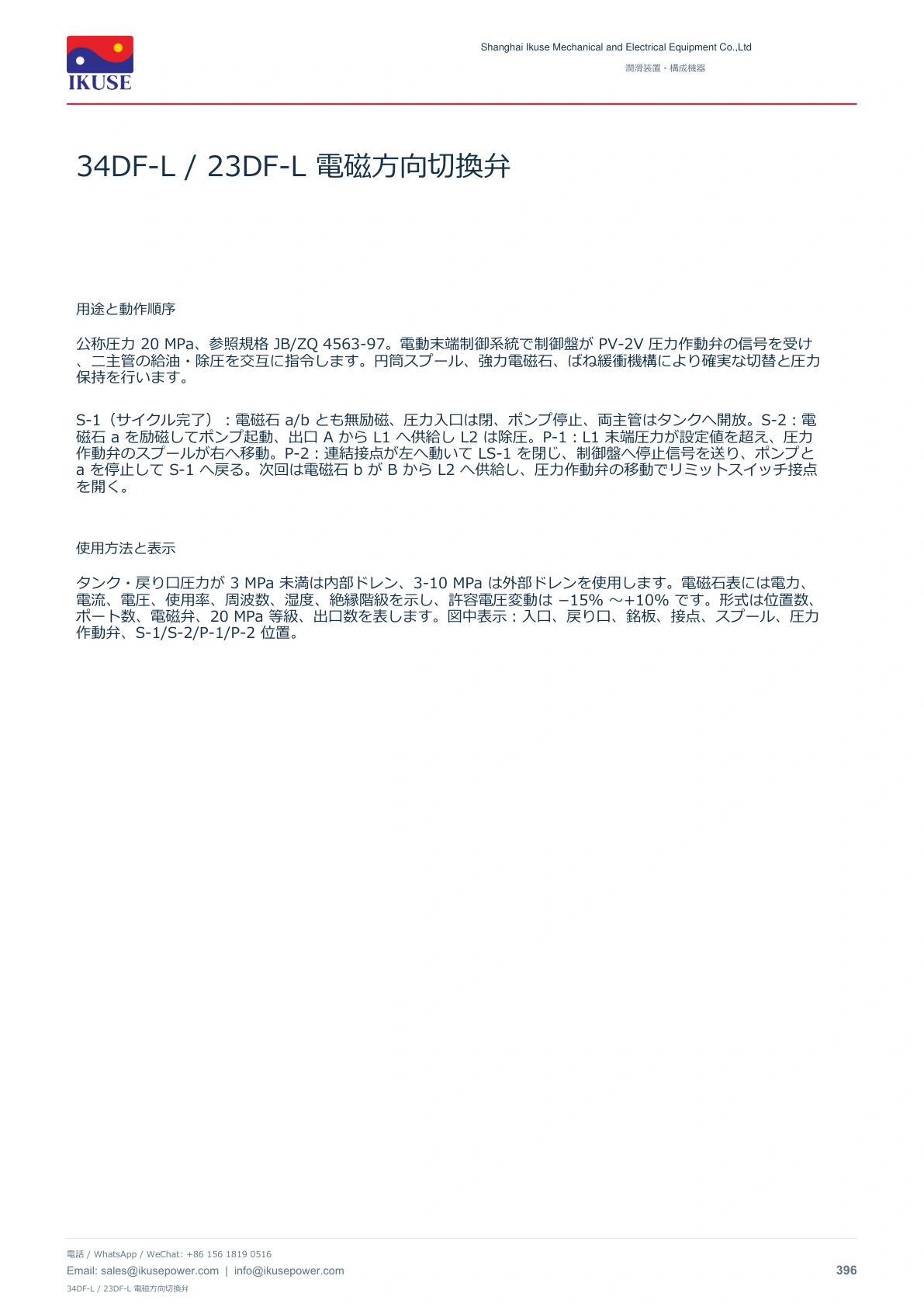

公称圧力 20 MPa、参照規格 JB/ZQ 4563-97。電動末端制御系統で制御盤が PV-2V 圧力作動弁の信号を受け、二主管の給油・除圧を交互に指令します。円筒スプール、強力電磁石、ばね緩衝機構により確実な切替と圧力保持を行います。
構造・使用条件

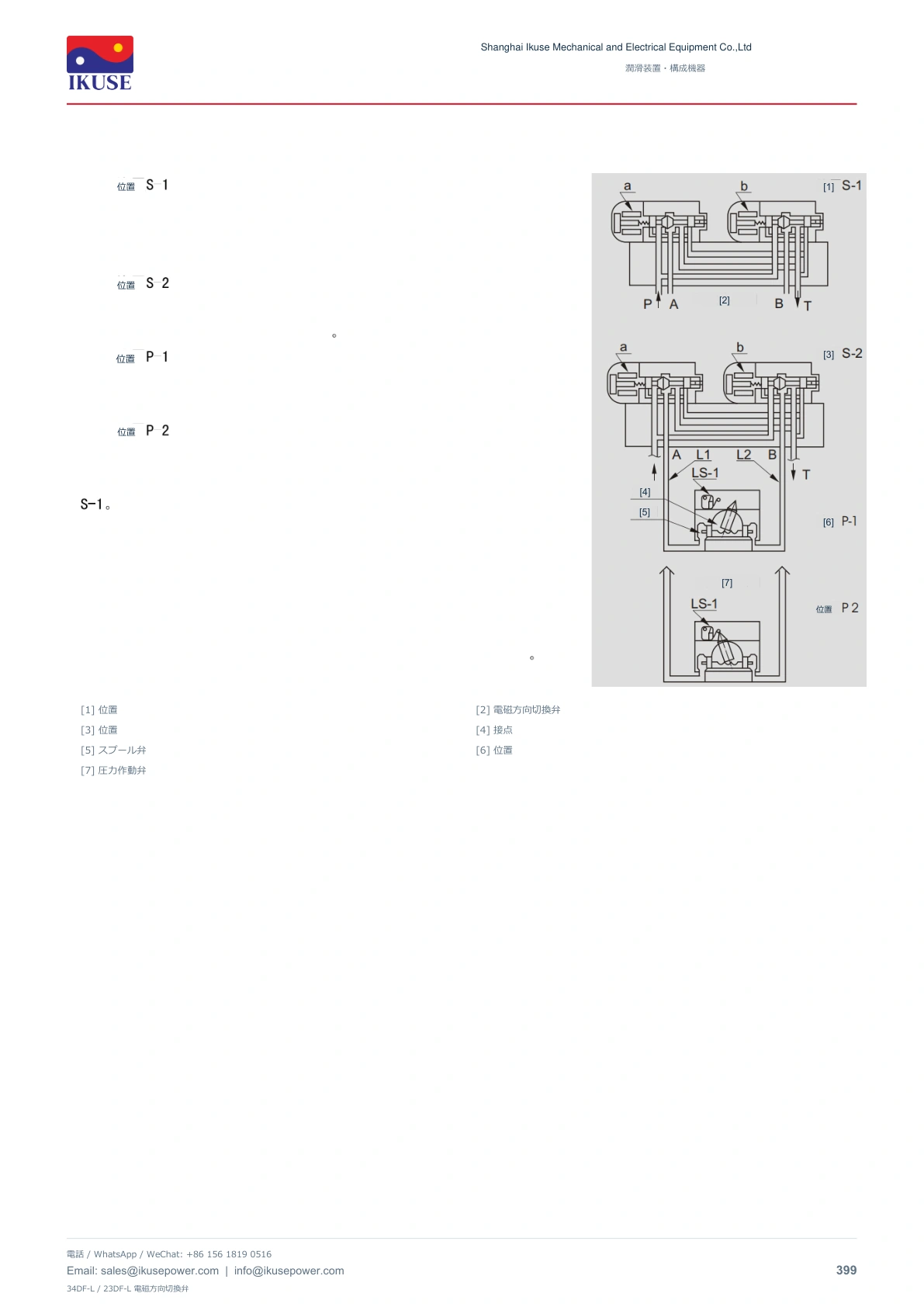

S-1（サイクル完了）：電磁石 a/b とも無励磁、圧力入口は閉、ポンプ停止、両主管はタンクへ開放。S-2：電磁石 a を励磁してポンプ起動、出口 A から L1 へ供給し L2 は除圧。P-1：L1 末端圧力が設定値を超え、圧力作動弁のスプールが右へ移動。P-2：連結接点が左へ動いて LS-1 を閉じ、制御盤へ停止信号を送り、ポンプと a を停止して S-1 へ戻る。次回は電磁石 b が B から L2 へ供給し、圧力作動弁の移動でリミットスイッチ接点を開く。

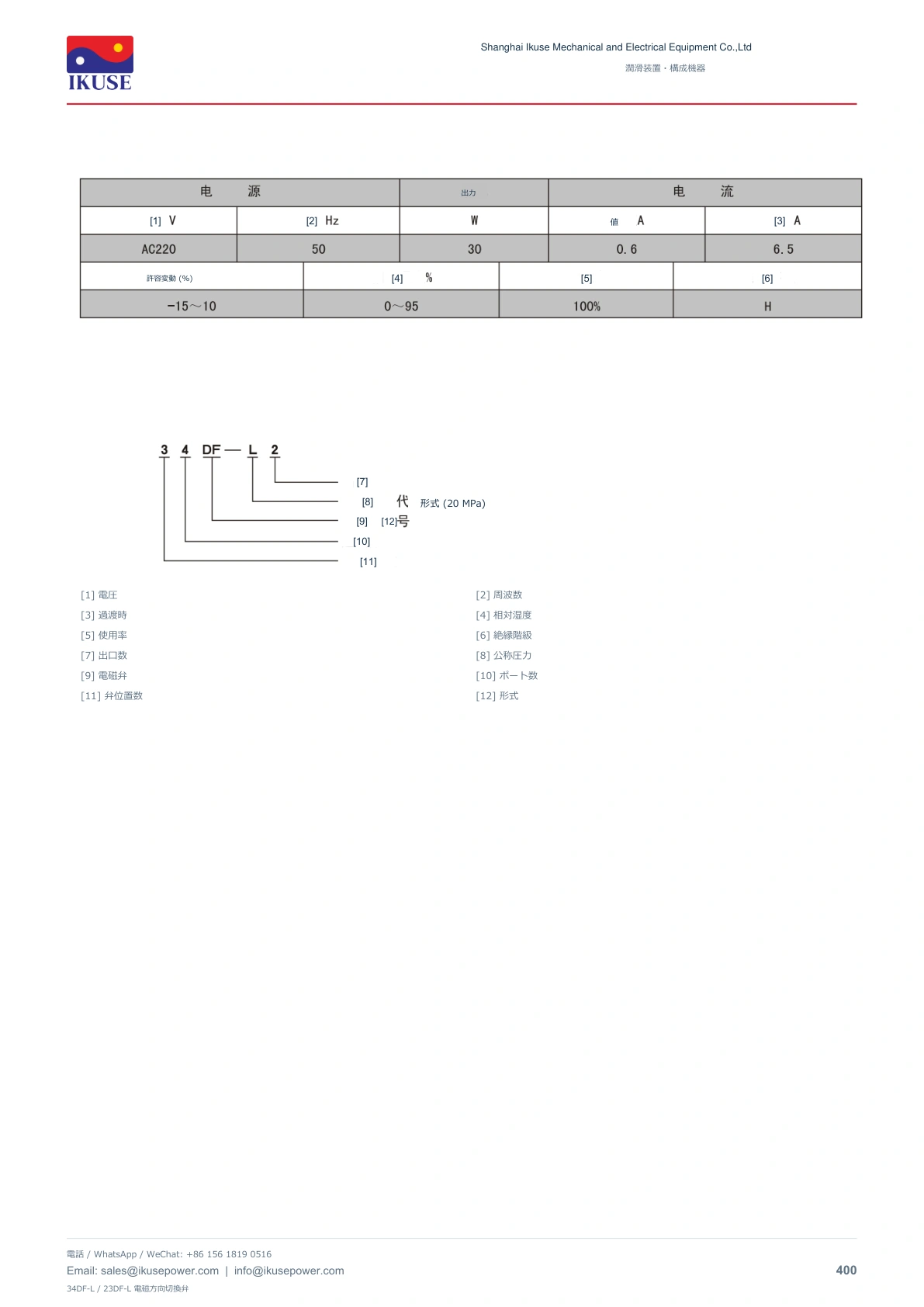

タンク・戻り口圧力が 3 MPa 未満は内部ドレン、3-10 MPa は外部ドレンを使用します。電磁石表には電力、電流、電圧、使用率、周波数、湿度、絶縁階級を示し、許容電圧変動は −15% ～+10% です。形式は位置数、ポート数、電磁弁、20 MPa 等級、出口数を表します。図中表示：入口、戻り口、銘板、接点、スプール、圧力作動弁、S-1/S-2/P-1/P-2 位置。
タンク・戻り口圧力が 3 MPa 未満は内部ドレン、3-10 MPa は外部ドレンを使用します。電磁石表には電力、電流、電圧、使用率、周波数、湿度、絶縁階級を示し、許容電圧変動は −15% ～+10% です。形式は位置数、ポート数、電磁弁、20 MPa 等級、出口数を表します。図中表示：入口、戻り口、銘板、接点、スプール、圧力作動弁、S-1/S-2/P-1/P-2 位置。
技術資料

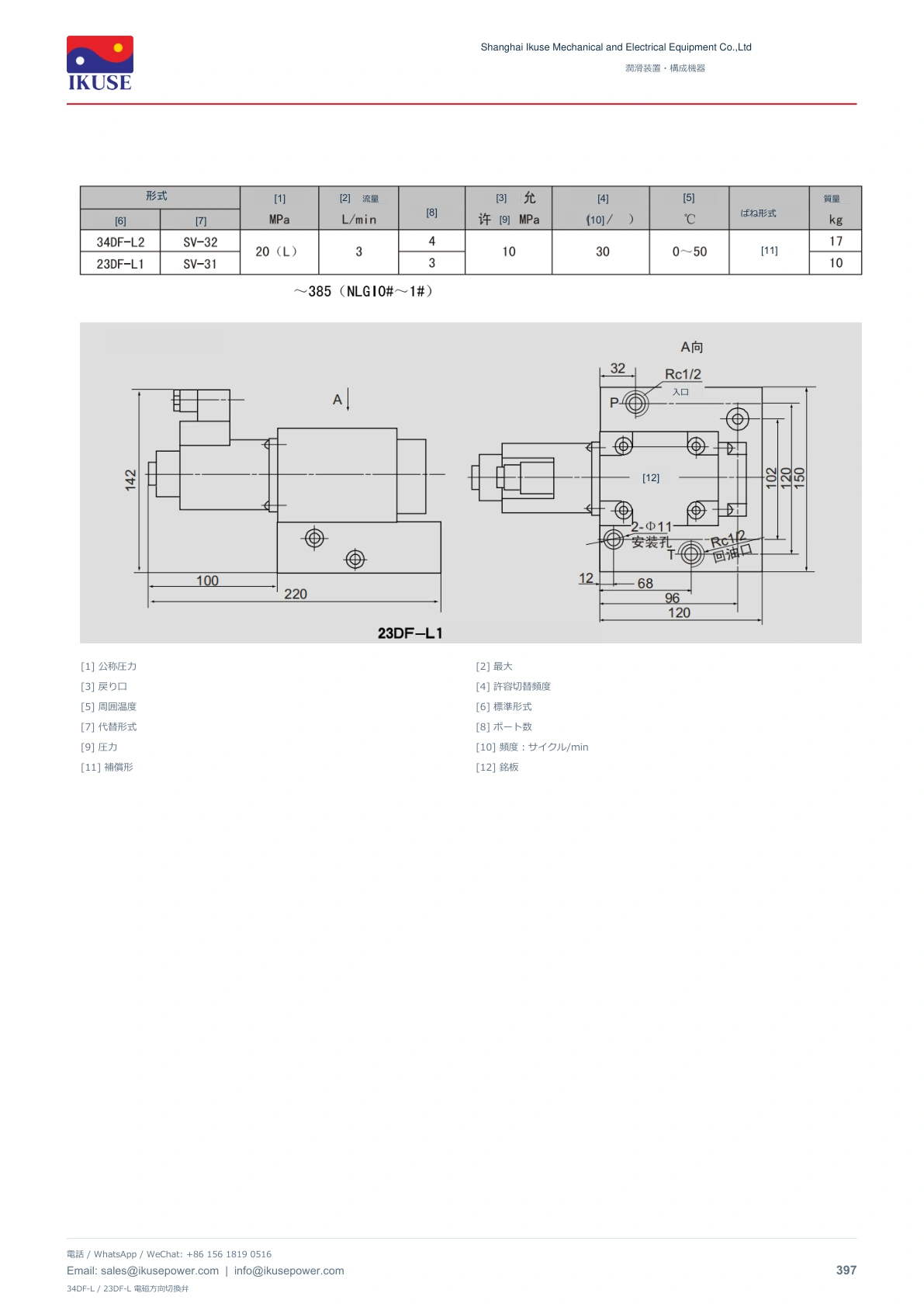

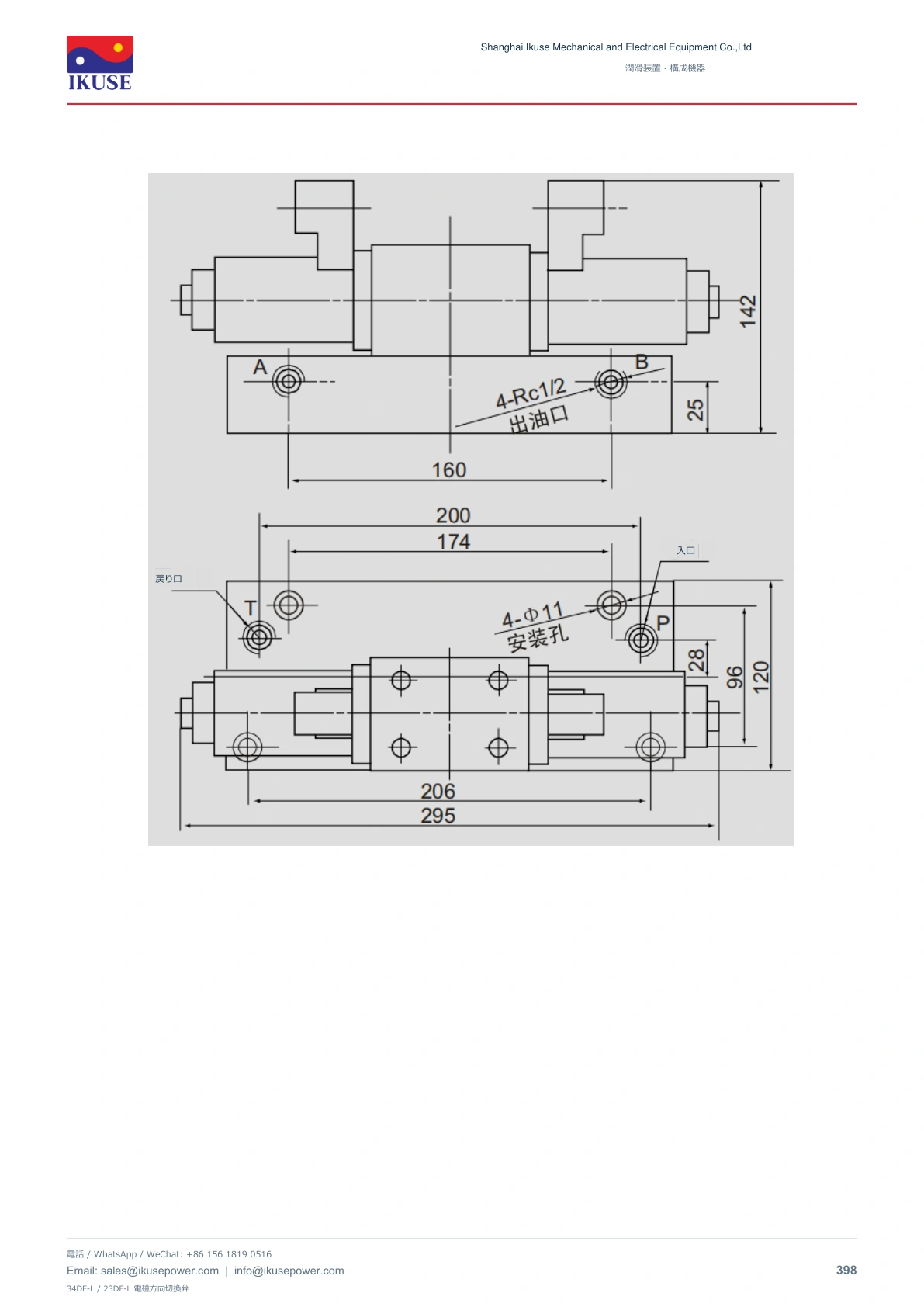

仕様、取付寸法、図面は下記の技術図表および添付 PDF を参照してください。選定形式と構成に対応する数値を使用し、注文前に接続、使用媒体、据付空間を確認してください。
