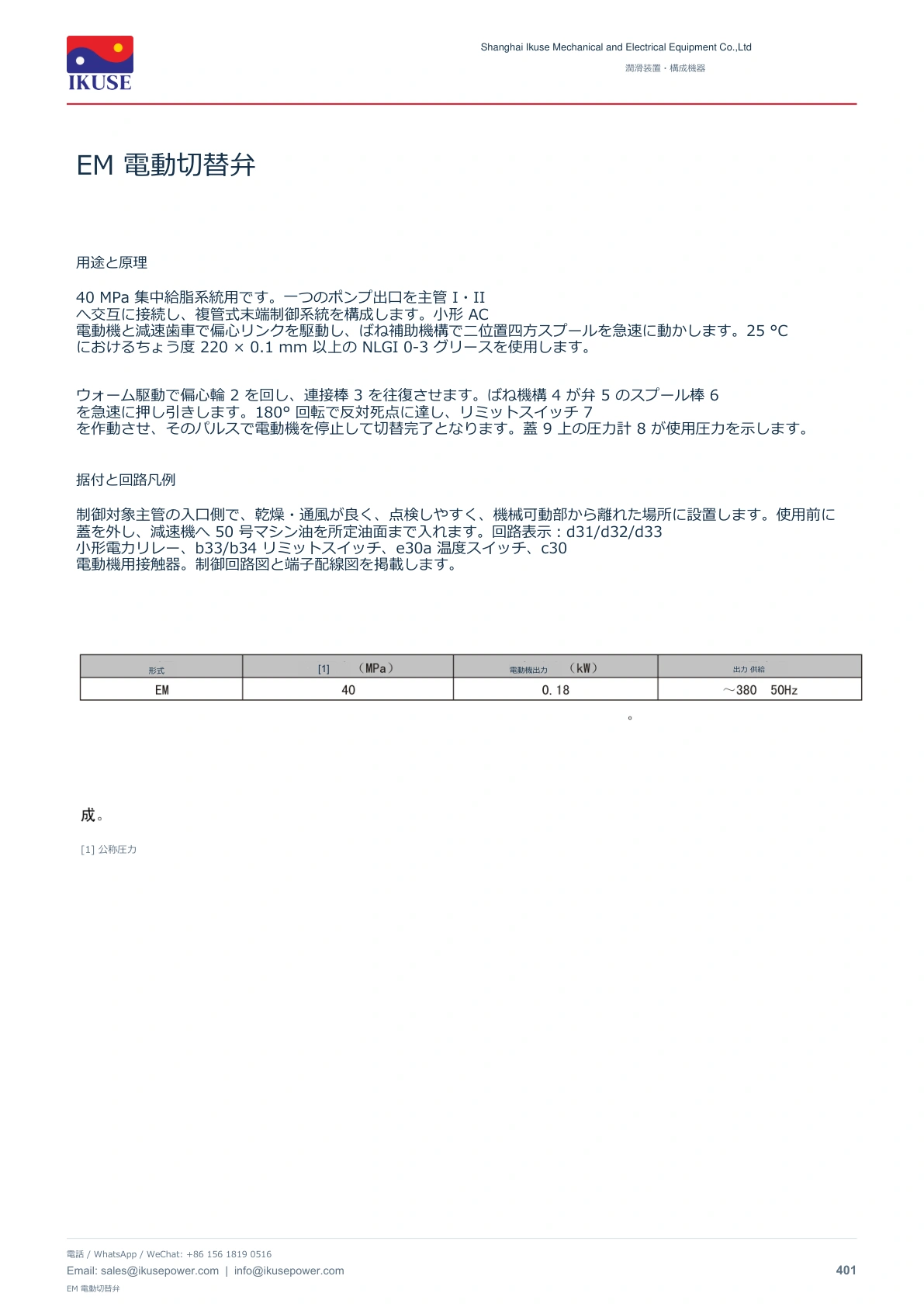

製品概要
40 MPa 集中給脂系統用です。一つのポンプ出口を主管 I・II へ交互に接続し、複管式末端制御系統を構成します。小形 AC 電動機と減速歯車で偏心リンクを駆動し、ばね補助機構で二位置四方スプールを急速に動かします。25 °C におけるちょう度 220 × 0.1 mm 以上の NLGI 0-3 グリースを使用します。
構造・使用条件

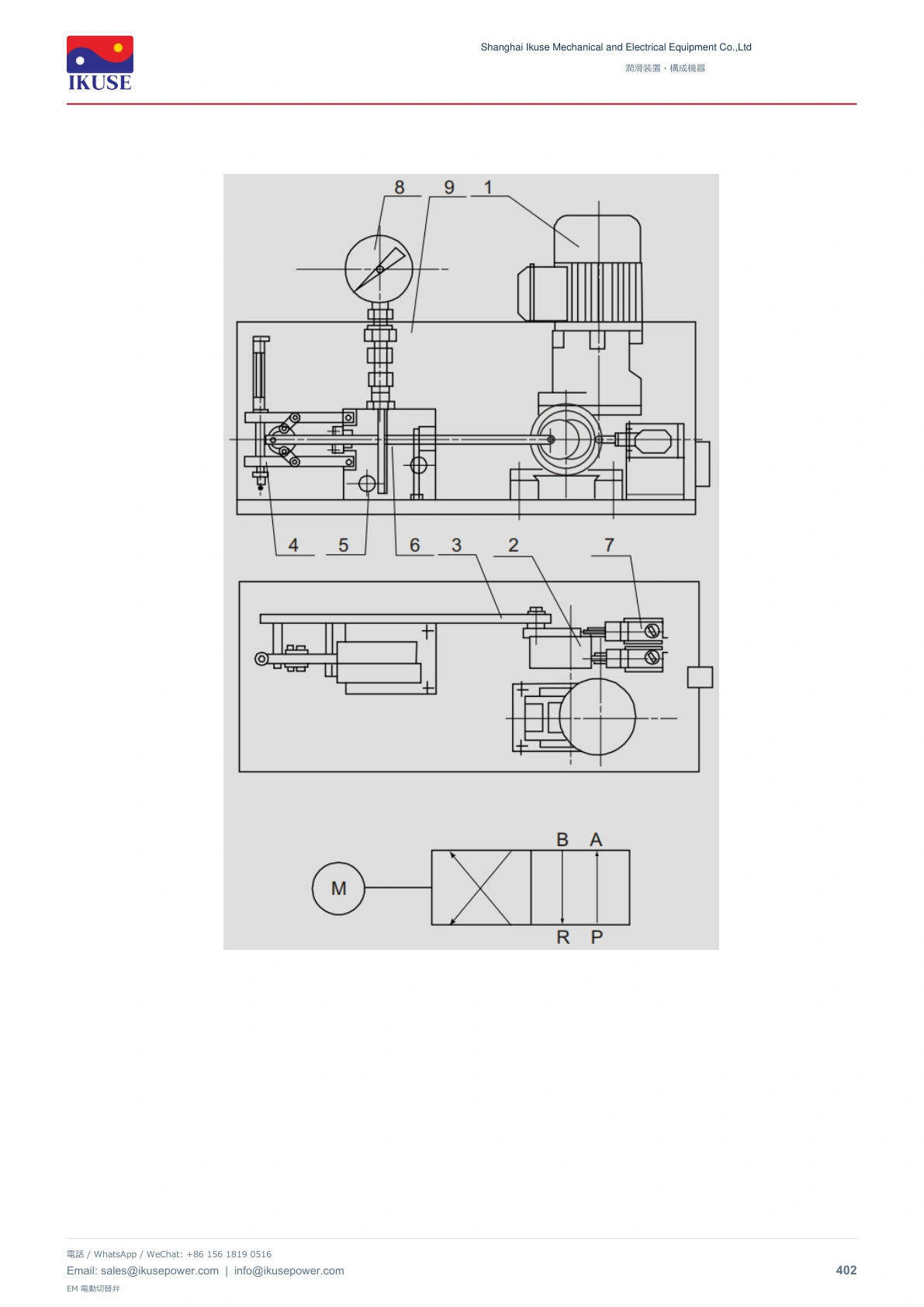

ウォーム駆動で偏心輪 2 を回し、連接棒 3 を往復させます。ばね機構 4 が弁 5 のスプール棒 6 を急速に押し引きします。180° 回転で反対死点に達し、リミットスイッチ 7 を作動させ、そのパルスで電動機を停止して切替完了となります。蓋 9 上の圧力計 8 が使用圧力を示します。

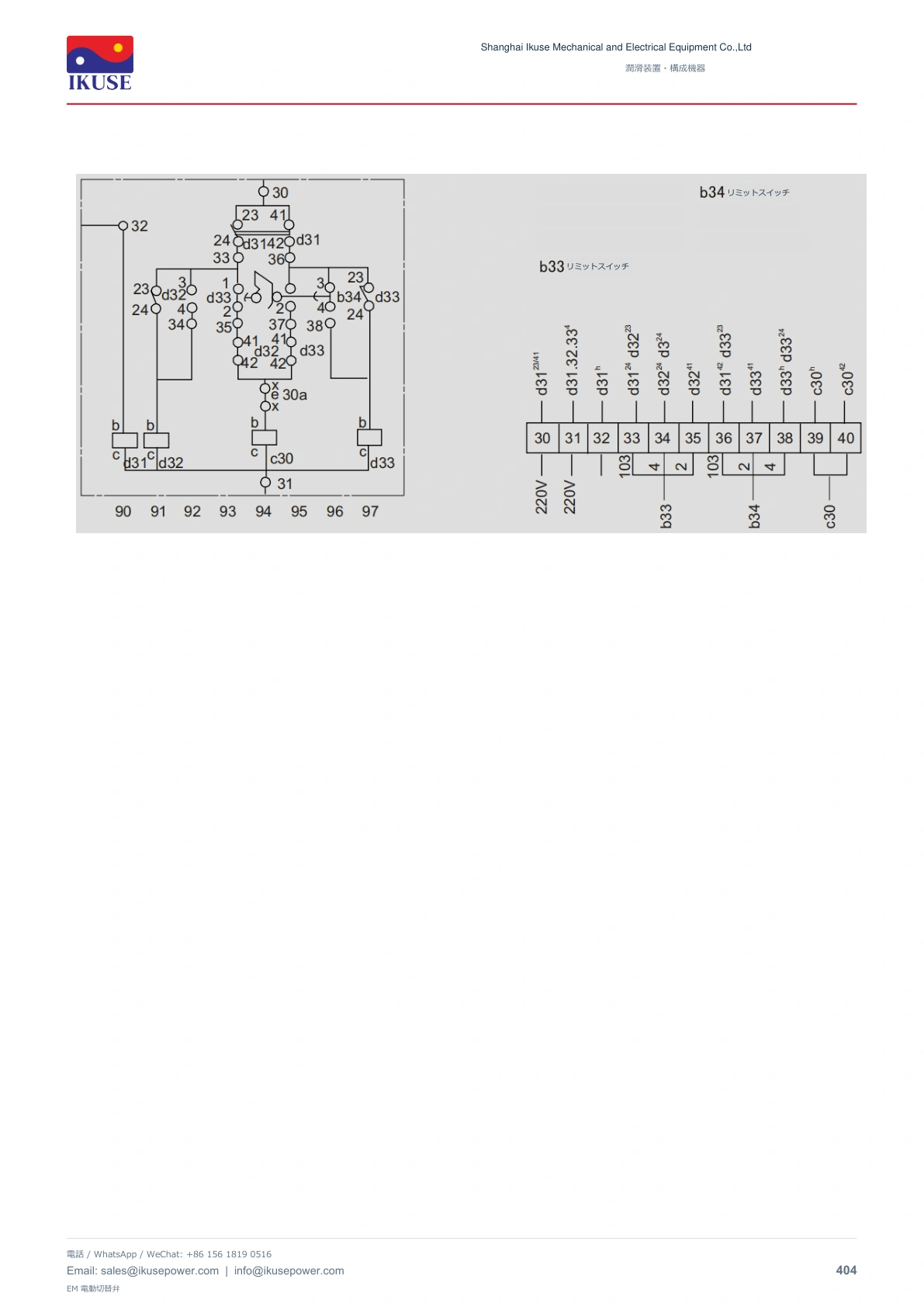

制御対象主管の入口側で、乾燥・通風が良く、点検しやすく、機械可動部から離れた場所に設置します。使用前に蓋を外し、減速機へ 50 号マシン油を所定油面まで入れます。回路表示：d31/d32/d33 小形電力リレー、b33/b34 リミットスイッチ、e30a 温度スイッチ、c30 電動機用接触器。制御回路図と端子配線図を掲載します。
制御対象主管の入口側で、乾燥・通風が良く、点検しやすく、機械可動部から離れた場所に設置します。使用前に蓋を外し、減速機へ 50 号マシン油を所定油面まで入れます。回路表示：d31/d32/d33 小形電力リレー、b33/b34 リミットスイッチ、e30a 温度スイッチ、c30 電動機用接触器。制御回路図と端子配線図を掲載します。
技術資料

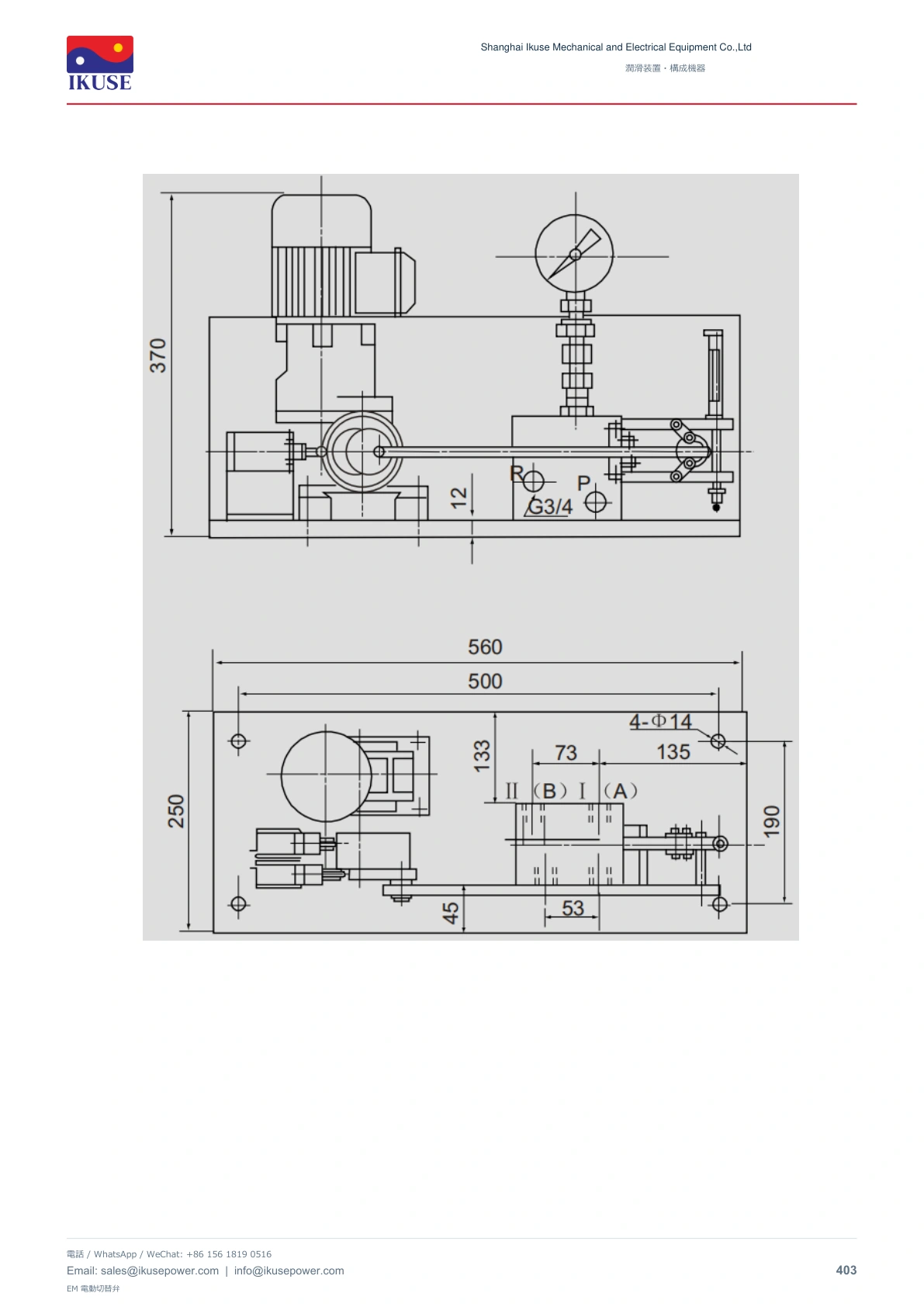

仕様、取付寸法、図面は下記の技術図表および添付 PDF を参照してください。選定形式と構成に対応する数値を使用し、注文前に接続、使用媒体、据付空間を確認してください。
