製品概要

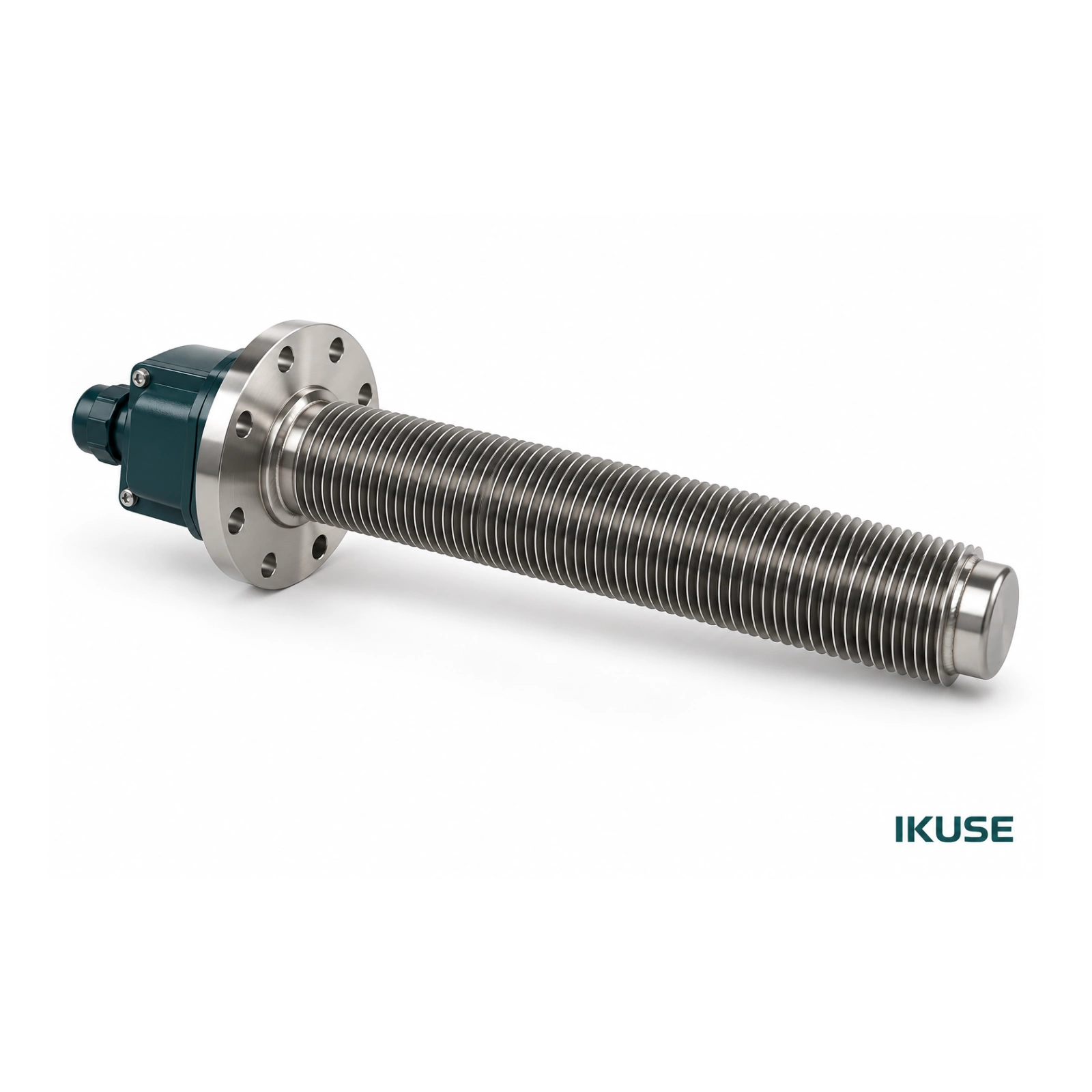

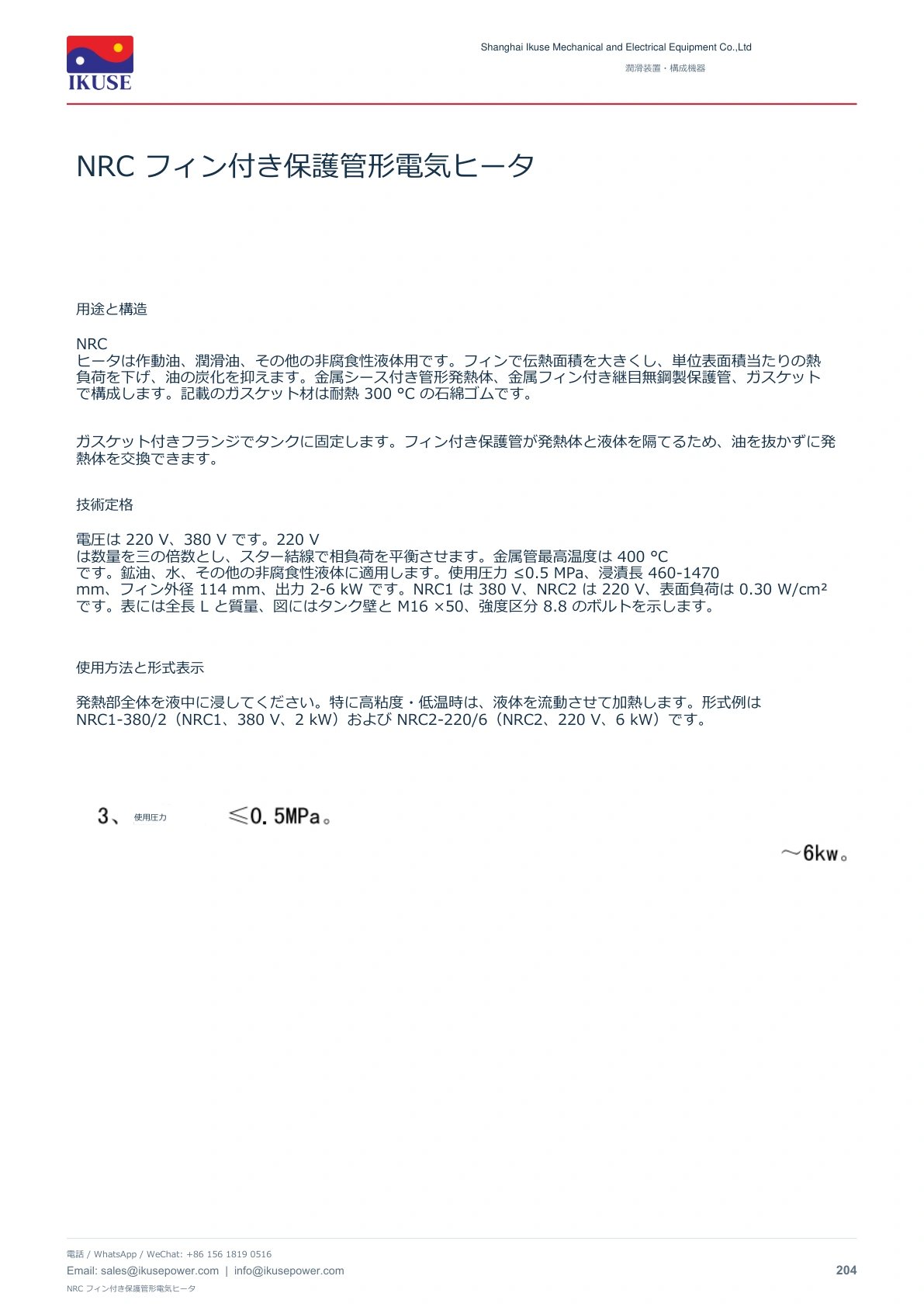

NRC ヒータは作動油、潤滑油、その他の非腐食性液体用です。フィンで伝熱面積を大きくし、単位表面積当たりの熱負荷を下げ、油の炭化を抑えます。金属シース付き管形発熱体、金属フィン付き継目無鋼製保護管、ガスケットで構成します。記載のガスケット材は耐熱 300 °C の石綿ゴムです。
構造・使用条件
ガスケット付きフランジでタンクに固定します。フィン付き保護管が発熱体と液体を隔てるため、油を抜かずに発熱体を交換できます。

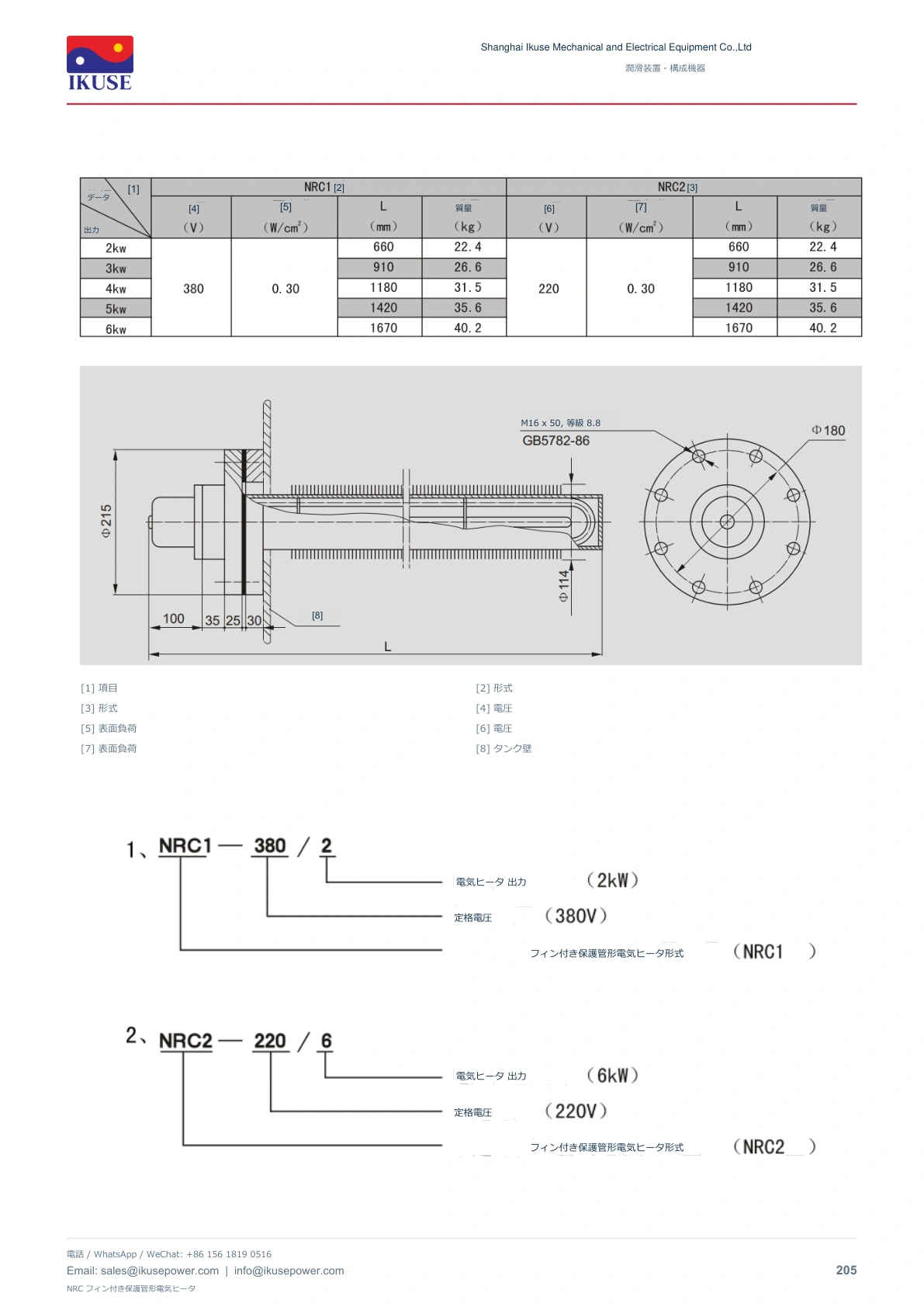

電圧は 220 V、380 V です。220 V は数量を三の倍数とし、スター結線で相負荷を平衡させます。金属管最高温度は 400 °C です。鉱油、水、その他の非腐食性液体に適用します。使用圧力 ≤0.5 MPa、浸漬長 460-1470 mm、フィン外径 114 mm、出力 2-6 kW です。NRC1 は 380 V、NRC2 は 220 V、表面負荷は 0.30 W/cm² です。表には全長 L と質量、図にはタンク壁と M16 ×50、強度区分 8.8 のボルトを示します。
発熱部全体を液中に浸してください。特に高粘度・低温時は、液体を流動させて加熱します。形式例は NRC1-380/2（NRC1、380 V、2 kW）および NRC2-220/6（NRC2、220 V、6 kW）です。
電圧は 220 V、380 V です。220 V は数量を三の倍数とし、スター結線で相負荷を平衡させます。金属管最高温度は 400 °C です。鉱油、水、その他の非腐食性液体に適用します。使用圧力 ≤0.5 MPa、浸漬長 460-1470 mm、フィン外径 114 mm、出力 2-6 kW です。NRC1 は 380 V、NRC2 は 220 V、表面負荷は 0.30 W/cm² です。表には全長 L と質量、図にはタンク壁と M16 ×50、強度区分 8.8 のボルトを示します。
発熱部全体を液中に浸してください。特に高粘度・低温時は、液体を流動させて加熱します。形式例は NRC1-380/2（NRC1、380 V、2 kW）および NRC2-220/6（NRC2、220 V、6 kW）です。
技術資料
仕様、取付寸法、図面は下記の技術図表および添付 PDF を参照してください。選定形式と構成に対応する数値を使用し、注文前に接続、使用媒体、据付空間を確認してください。
