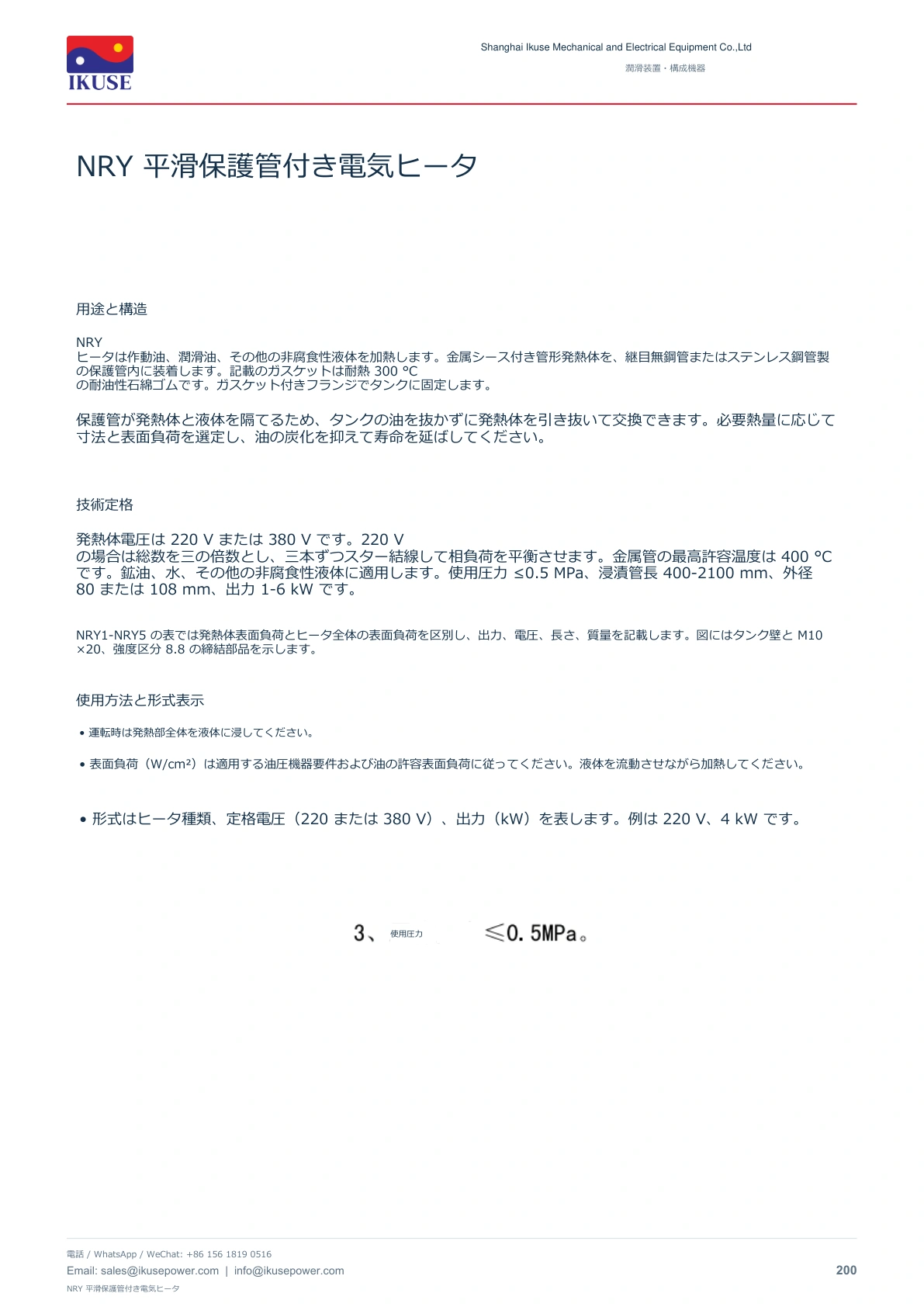

製品概要
NRY ヒータは作動油、潤滑油、その他の非腐食性液体を加熱します。金属シース付き管形発熱体を、継目無鋼管またはステンレス鋼管製の保護管内に装着します。記載のガスケットは耐熱 300 °C の耐油性石綿ゴムです。ガスケット付きフランジでタンクに固定します。
構造・使用条件
保護管が発熱体と液体を隔てるため、タンクの油を抜かずに発熱体を引き抜いて交換できます。必要熱量に応じて寸法と表面負荷を選定し、油の炭化を抑えて寿命を延ばしてください。
発熱体電圧は 220 V または 380 V です。220 V の場合は総数を三の倍数とし、三本ずつスター結線して相負荷を平衡させます。金属管の最高許容温度は 400 °C です。鉱油、水、その他の非腐食性液体に適用します。使用圧力 ≤0.5 MPa、浸漬管長 400-2100 mm、外径 80 または 108 mm、出力 1-6 kW です。

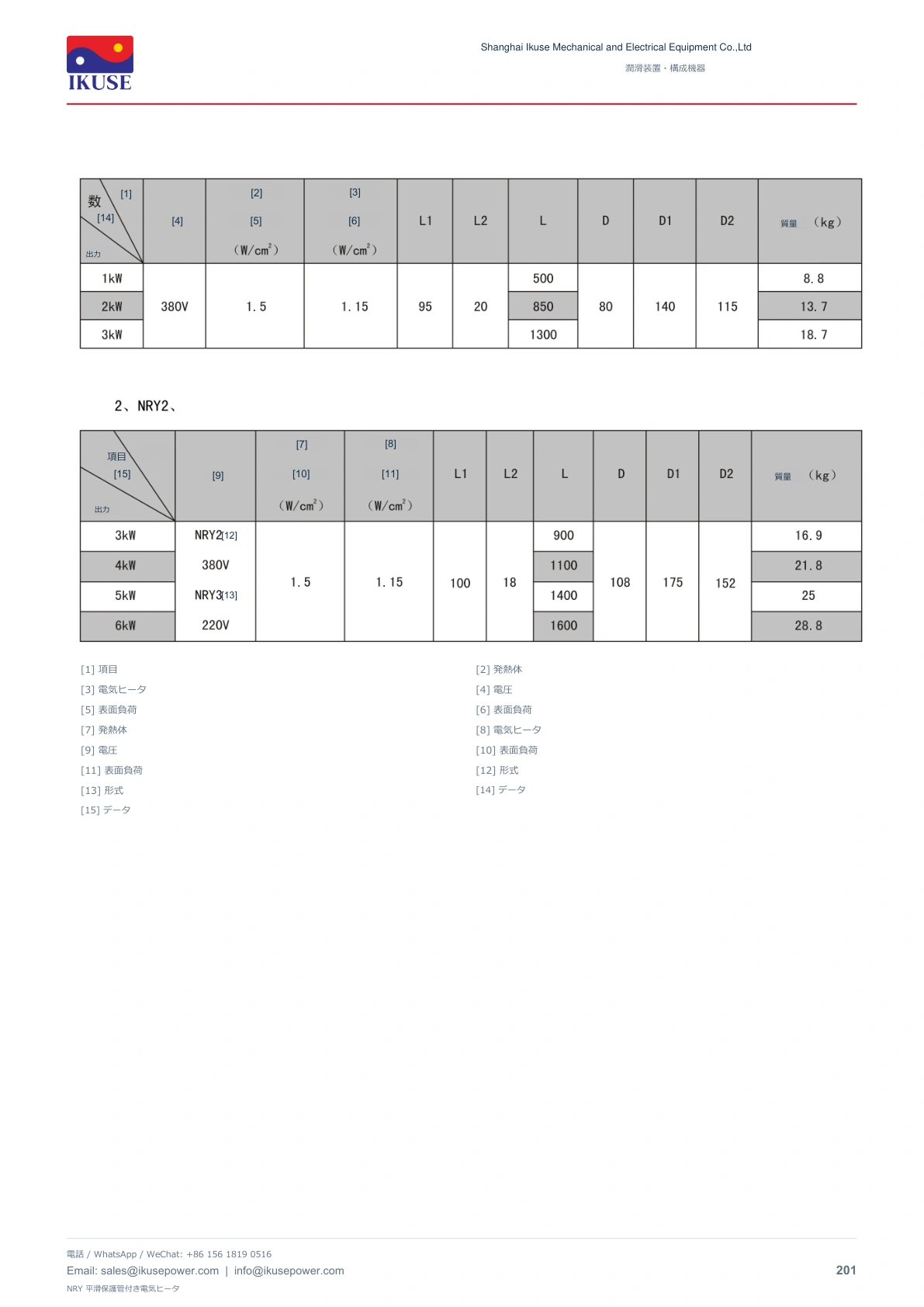

NRY1-NRY5 の表では発熱体表面負荷とヒータ全体の表面負荷を区別し、出力、電圧、長さ、質量を記載します。図にはタンク壁と M10 ×20、強度区分 8.8 の締結部品を示します。
• 表面負荷（W/cm²）は適用する油圧機器要件および油の許容表面負荷に従ってください。液体を流動させながら加熱してください。

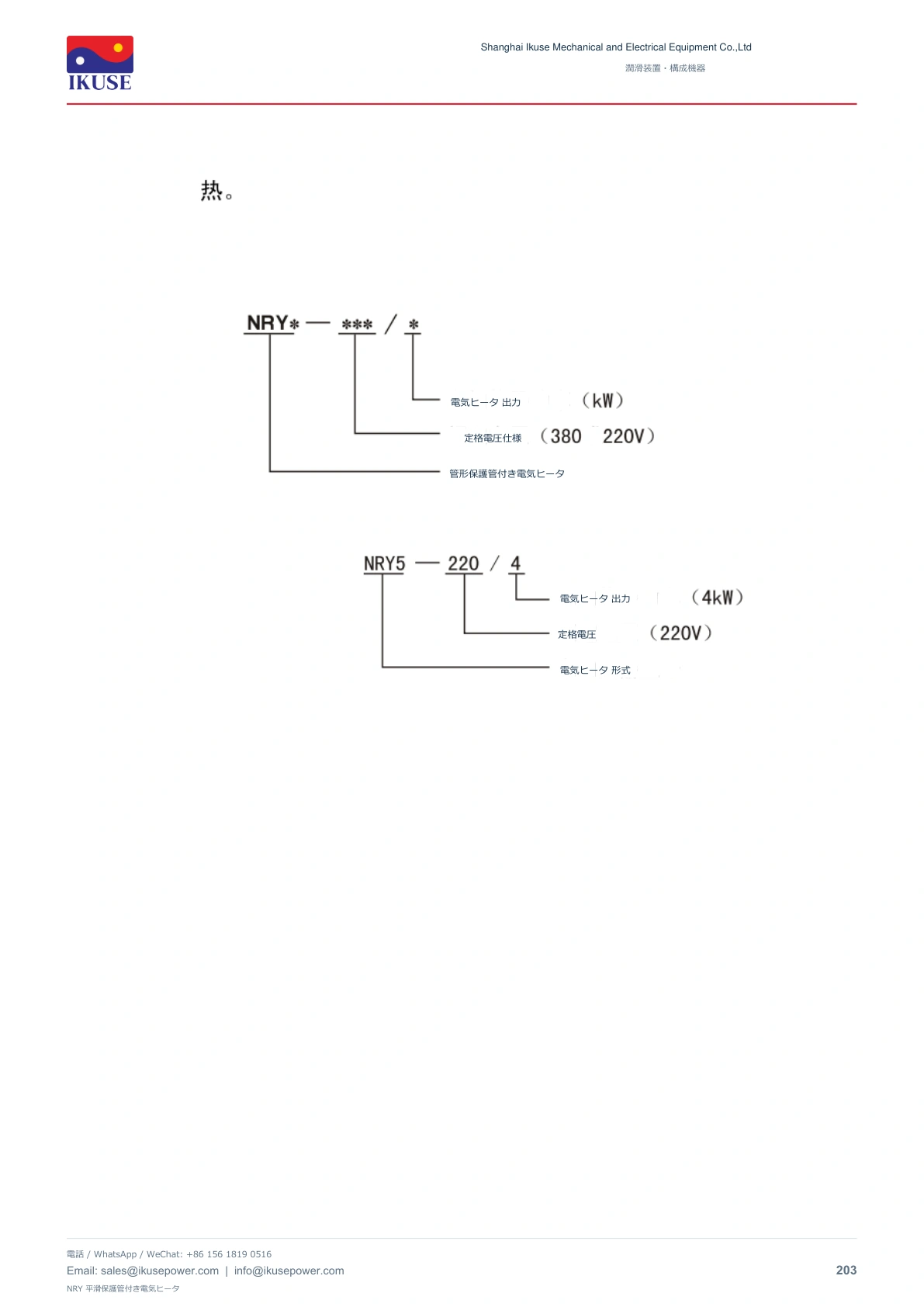

• 形式はヒータ種類、定格電圧（220 または 380 V）、出力（kW）を表します。例は 220 V、4 kW です。
発熱体電圧は 220 V または 380 V です。220 V の場合は総数を三の倍数とし、三本ずつスター結線して相負荷を平衡させます。金属管の最高許容温度は 400 °C です。鉱油、水、その他の非腐食性液体に適用します。使用圧力 ≤0.5 MPa、浸漬管長 400-2100 mm、外径 80 または 108 mm、出力 1-6 kW です。
NRY1-NRY5 の表では発熱体表面負荷とヒータ全体の表面負荷を区別し、出力、電圧、長さ、質量を記載します。図にはタンク壁と M10 ×20、強度区分 8.8 の締結部品を示します。
• 表面負荷（W/cm²）は適用する油圧機器要件および油の許容表面負荷に従ってください。液体を流動させながら加熱してください。
• 形式はヒータ種類、定格電圧（220 または 380 V）、出力（kW）を表します。例は 220 V、4 kW です。
技術資料
仕様、取付寸法、図面は下記の技術図表および添付 PDF を参照してください。選定形式と構成に対応する数値を使用し、注文前に接続、使用媒体、据付空間を確認してください。
