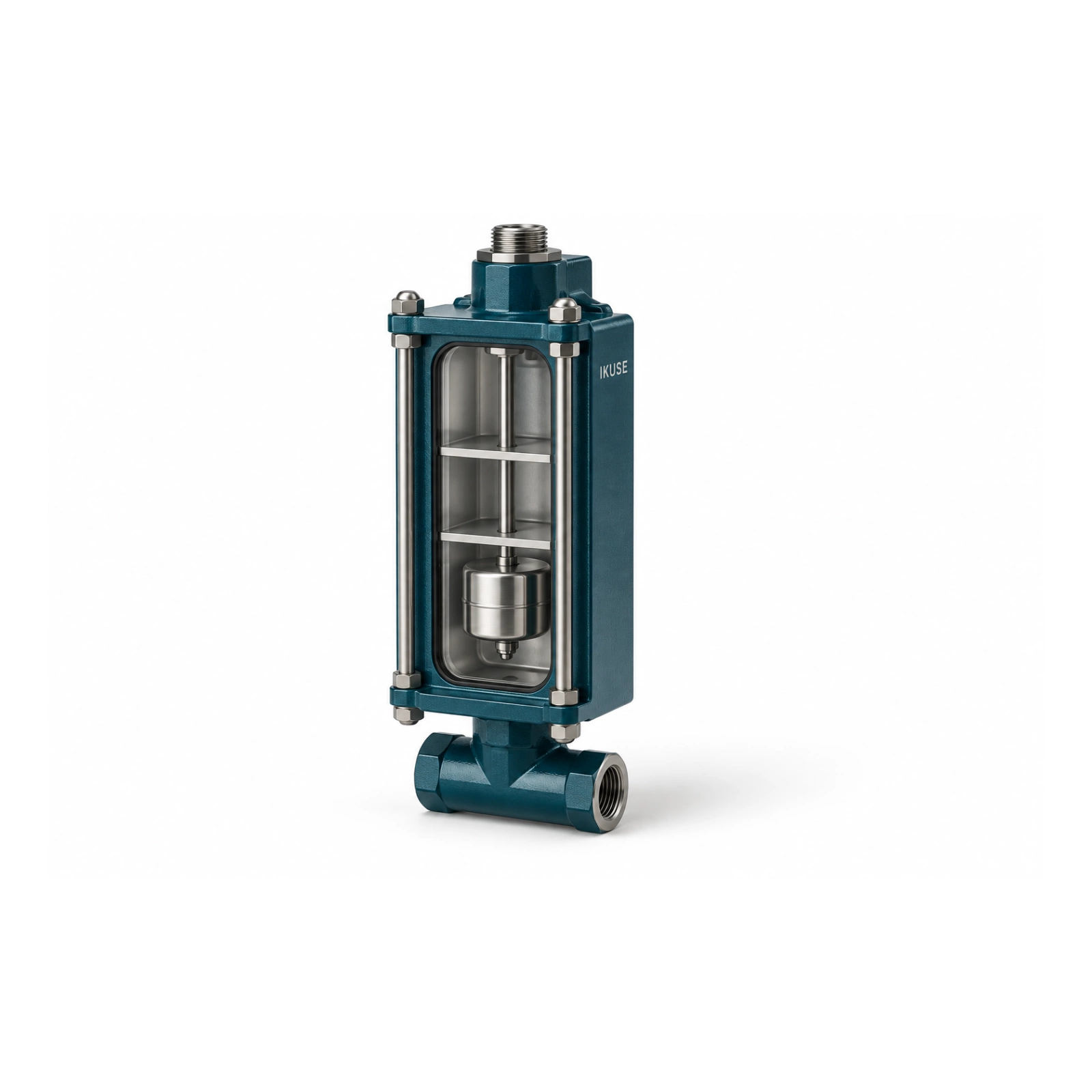

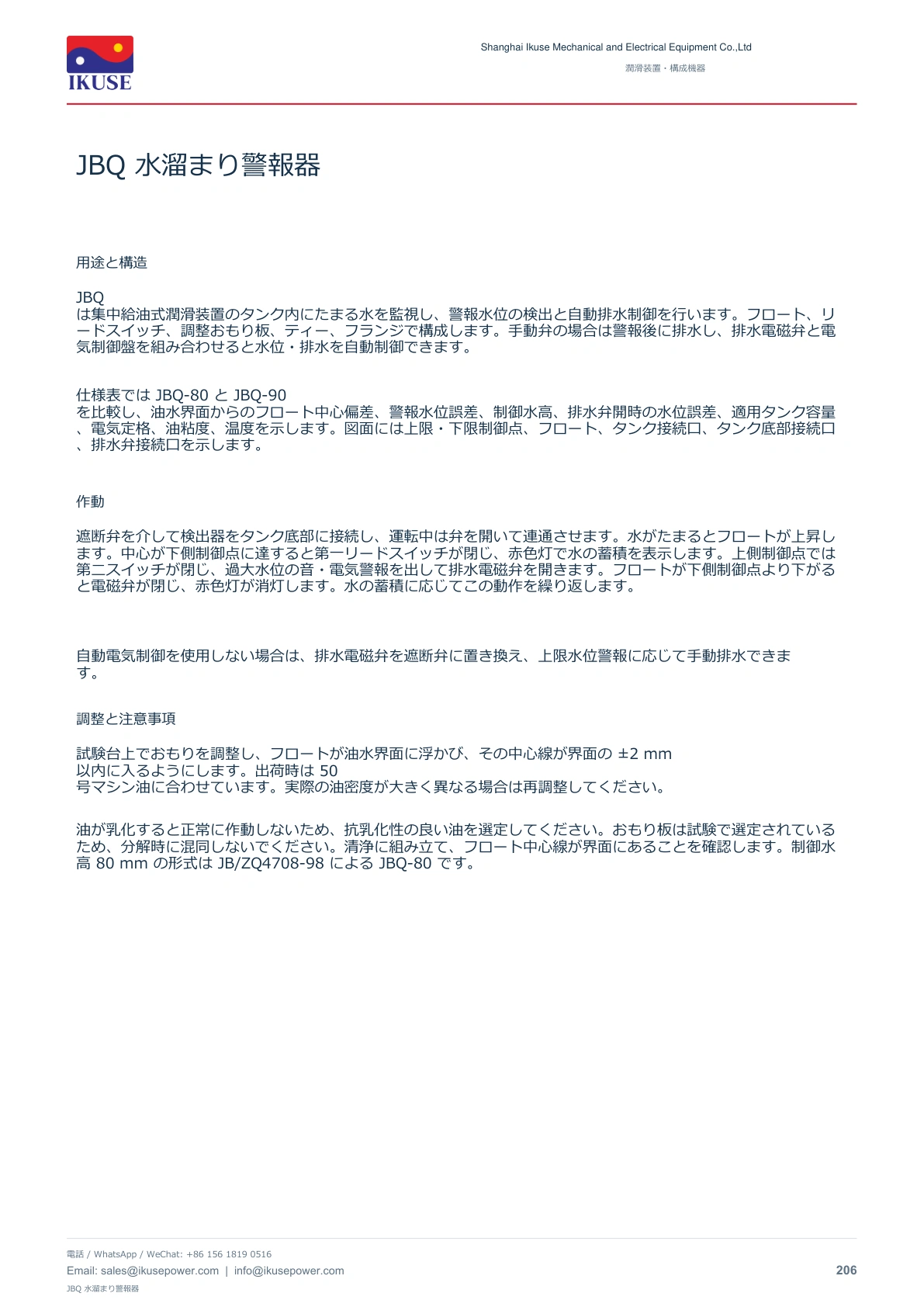

JBQ は集中給油式潤滑装置のタンク内にたまる水を監視し、警報水位の検出と自動排水制御を行います。フロート、リードスイッチ、調整おもり板、ティー、フランジで構成します。手動弁の場合は警報後に排水し、排水電磁弁と電気制御盤を組み合わせると水位・排水を自動制御できます。

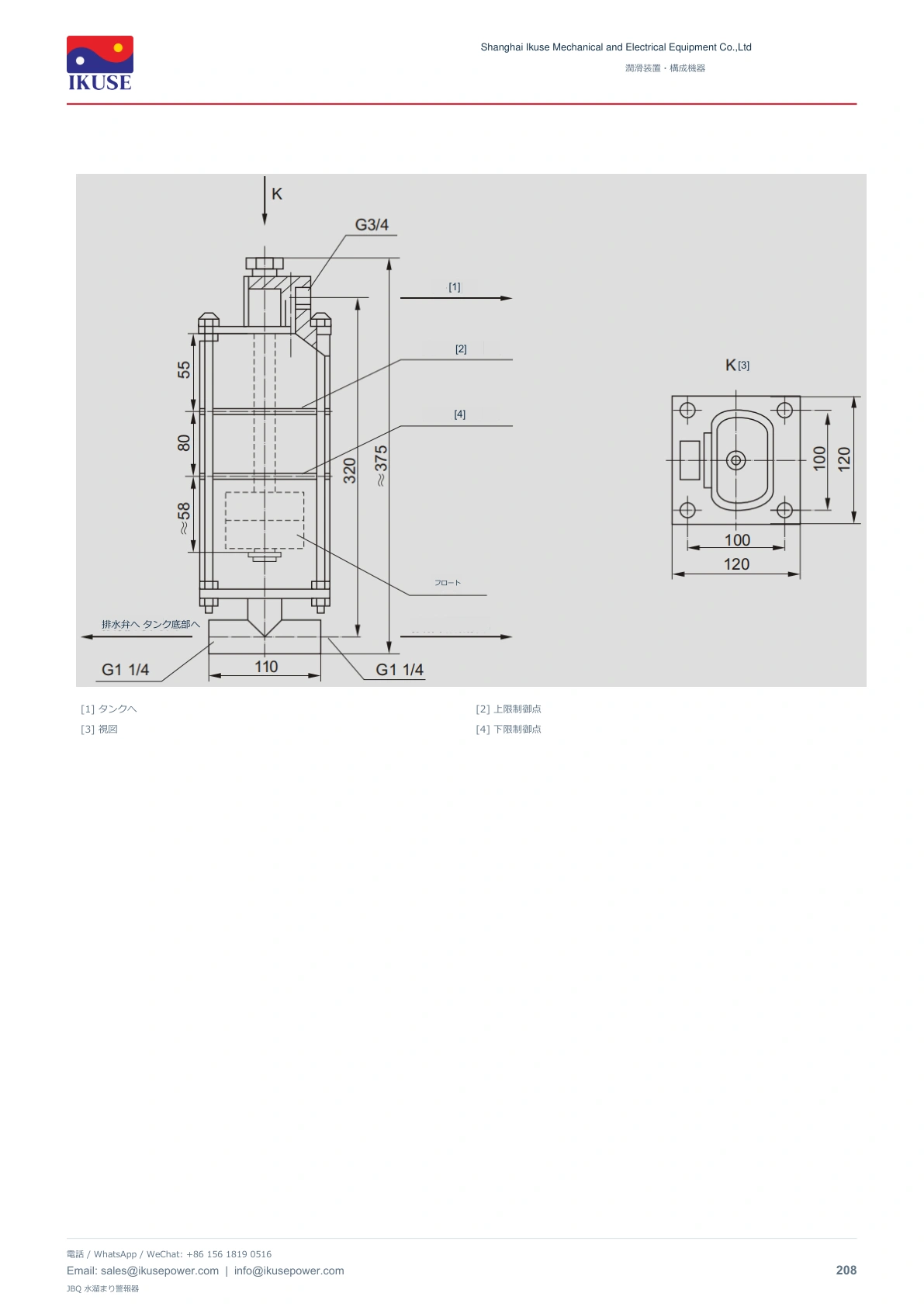

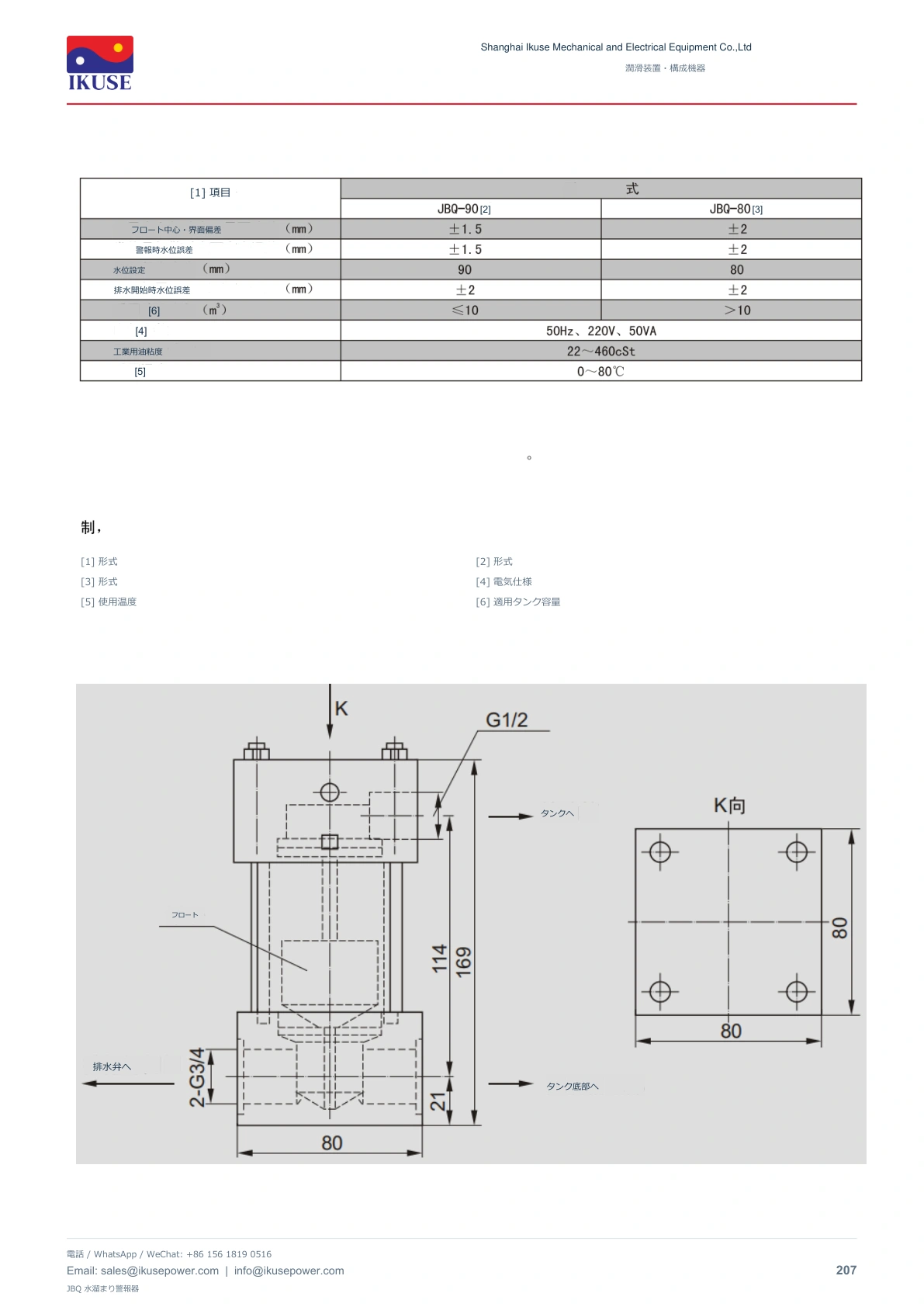

仕様表では JBQ-80 と JBQ-90 を比較し、油水界面からのフロート中心偏差、警報水位誤差、制御水高、排水弁開時の水位誤差、適用タンク容量、電気定格、油粘度、温度を示します。図面には上限・下限制御点、フロート、タンク接続口、タンク底部接続口、排水弁接続口を示します。

遮断弁を介して検出器をタンク底部に接続し、運転中は弁を開いて連通させます。水がたまるとフロートが上昇します。中心が下側制御点に達すると一リードスイッチが閉じ、赤色灯で水の蓄積を表示します。上側制御点では第二スイッチが閉じ、過大水位の音・電気警報を出して排水電磁弁を開きます。フロートが下側制御点より下がると電磁弁が閉じ、赤色灯が消灯します。水の蓄積に応じてこの動作を繰り返します。

自動電気制御を使用しない場合は、排水電磁弁を遮断弁に置き換え、上限水位警報に応じて手動排水できます。

試験台上でおもりを調整し、フロートが油水界面に浮かび、その中心線が界面の ±2 mm 以内に入るようにします。出荷時は 50 号マシン油に合わせています。実際の油密度が大きく異なる場合は再調整してください。

油が乳化すると正常に作動しないため、抗乳化性の良い油を選定してください。おもり板は試験で選定されているため、分解時に混同しないでください。清浄に組み立て、フロート中心線が界面にあることを確認します。制御水高 80 mm の形式は JB/ZQ4708-98 による JBQ-80 です。

仕様、取付寸法、図面は下記の技術図表および添付 PDF を参照してください。選定形式と構成に対応する数値を使用し、注文前に接続、使用媒体、据付空間を確認してください。
