製品概要

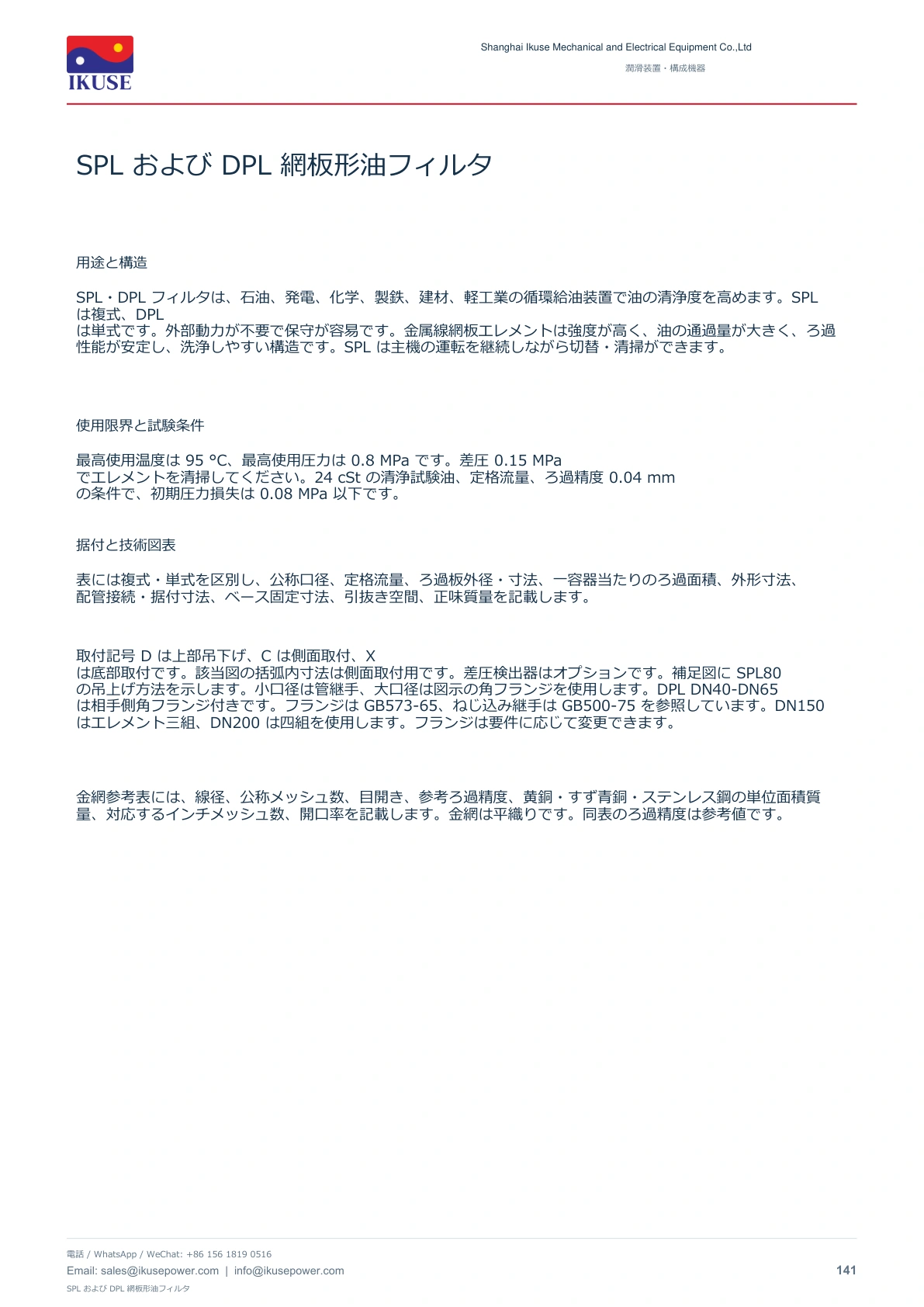

SPL・DPL フィルタは、石油、発電、化学、製鉄、建材、軽工業の循環給油装置で油の清浄度を高めます。SPL は複式、DPL は単式です。外部動力が不要で保守が容易です。金属線網板エレメントは強度が高く、油の通過量が大きく、ろ過性能が安定し、洗浄しやすい構造です。SPL は主機の運転を継続しながら切替・清掃ができます。
構造・使用条件
最高使用温度は 95 °C、最高使用圧力は 0.8 MPa です。差圧 0.15 MPa でエレメントを清掃してください。24 cSt の清浄試験油、定格流量、ろ過精度 0.04 mm の条件で、初期圧力損失は 0.08 MPa 以下です。

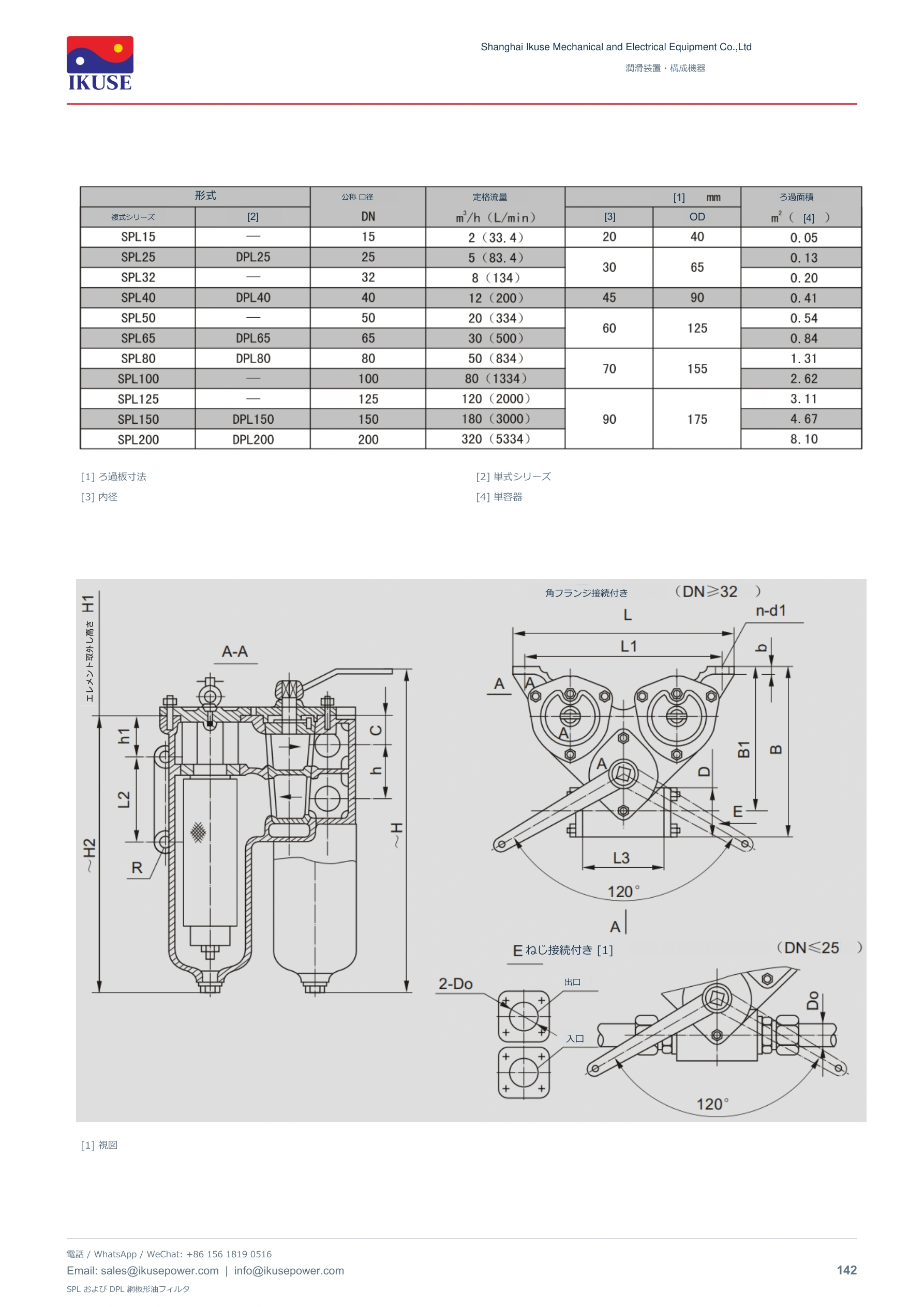

表には複式・単式を区別し、公称口径、定格流量、ろ過板外径・寸法、一容器当たりのろ過面積、外形寸法、配管接続・据付寸法、ベース固定寸法、引抜き空間、正味質量を記載します。

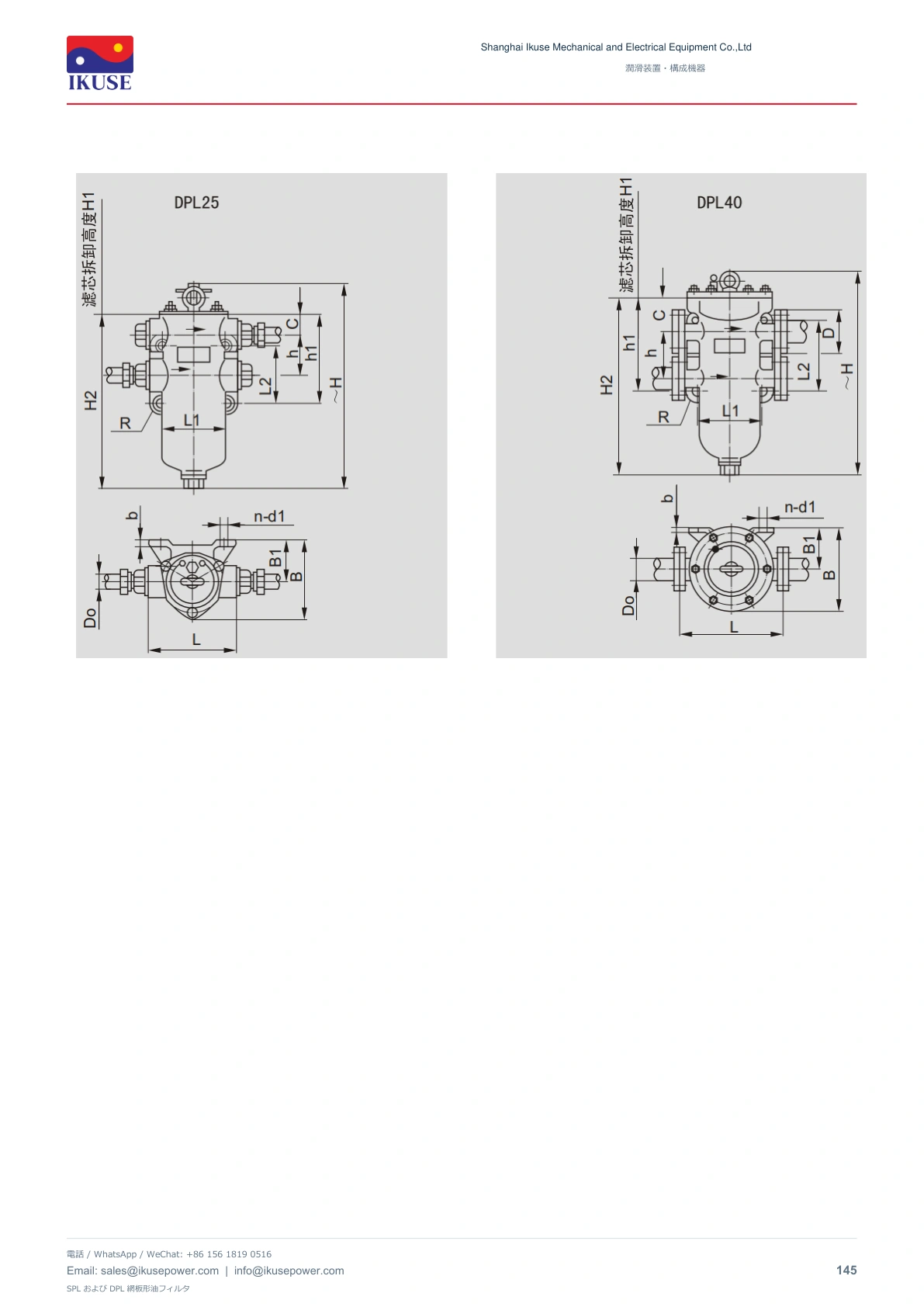

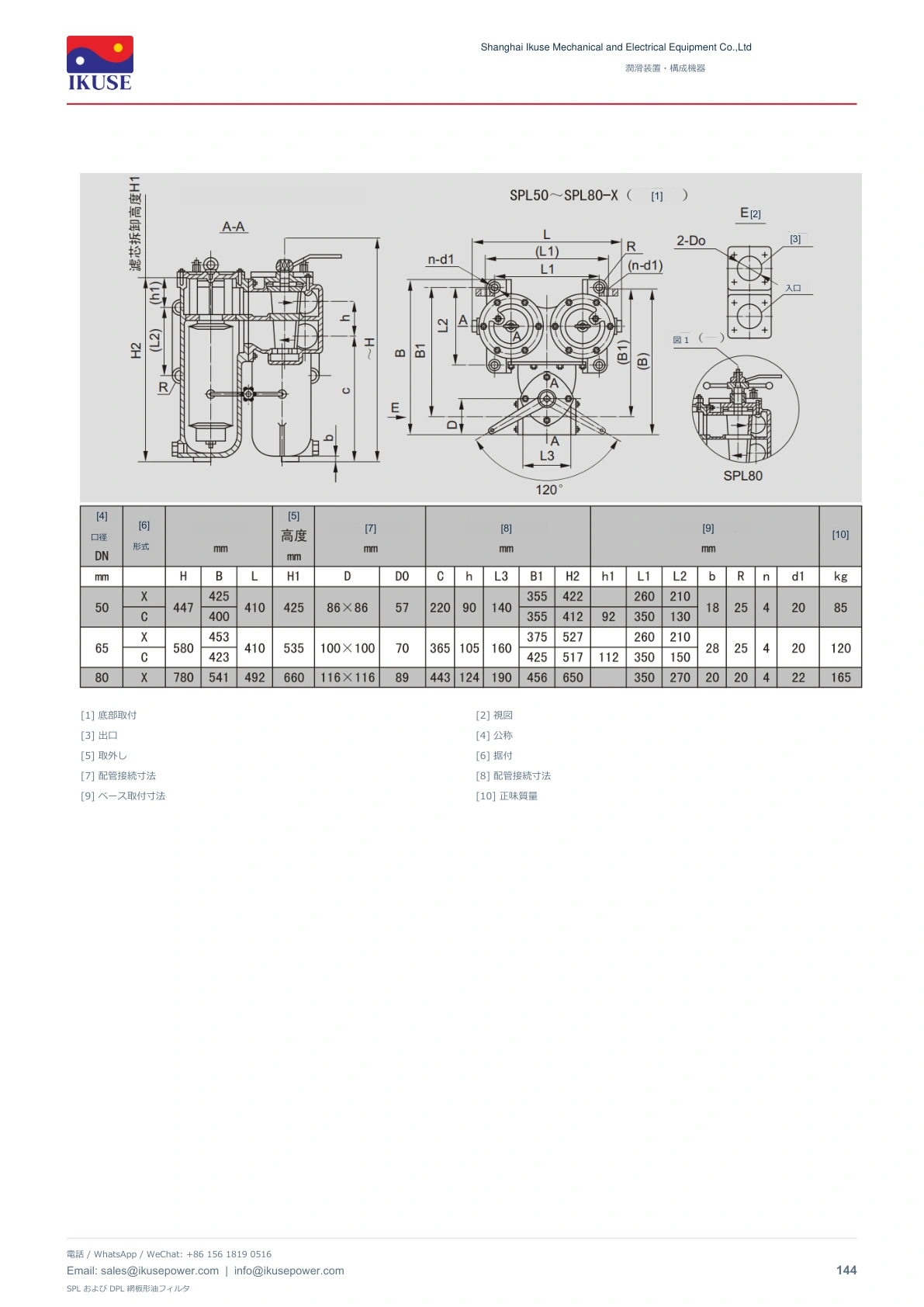

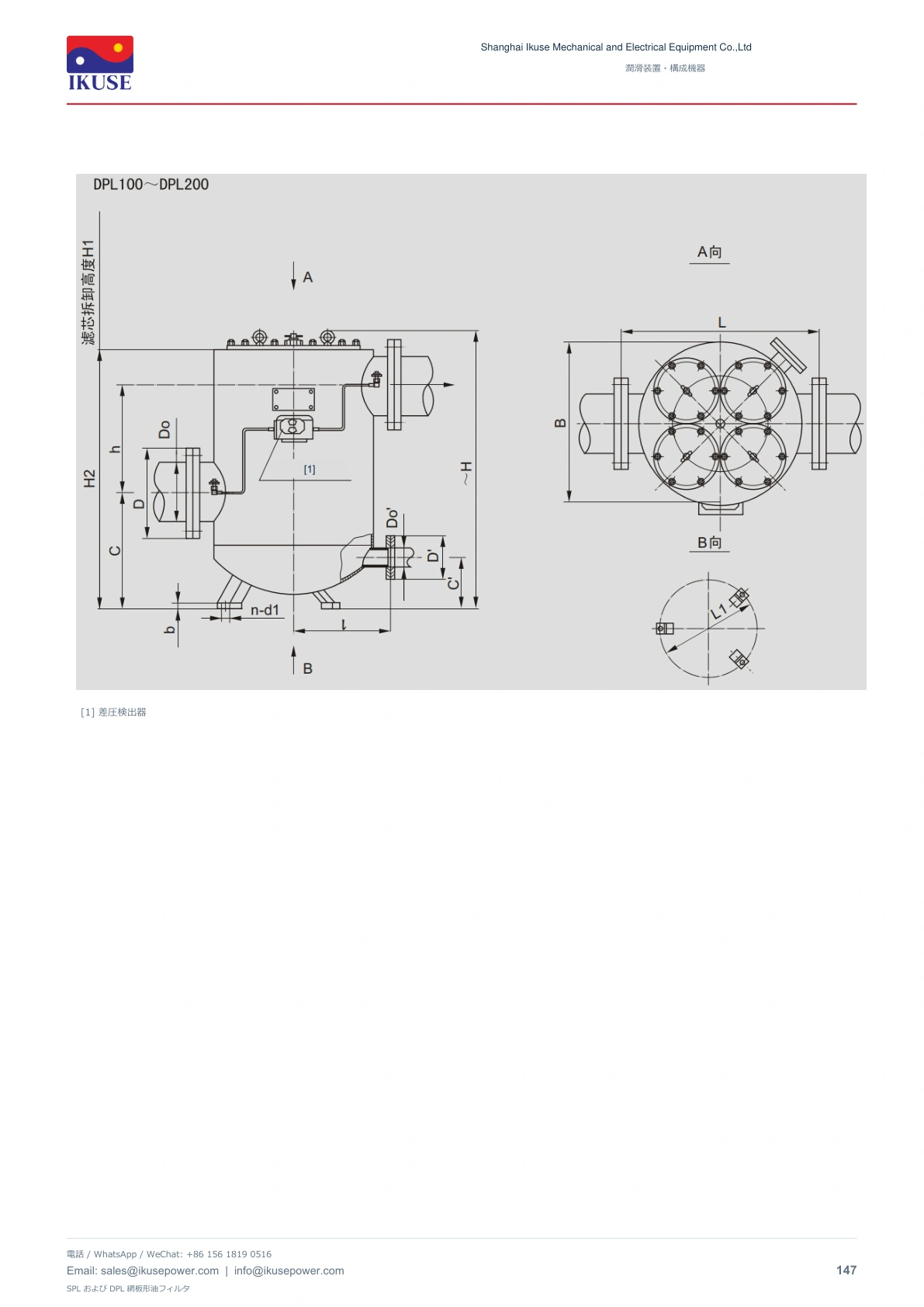

取付記号 D は上部吊下げ、C は側面取付、X は底部取付です。該当図の括弧内寸法は側面取付用です。差圧検出器はオプションです。補足図に SPL80 の吊上げ方法を示します。小口径は管継手、大口径は図示の角フランジを使用します。DPL DN40-DN65 は相手側角フランジ付きです。フランジは GB573-65、ねじ込み継手は GB500-75 を参照しています。DN150 はエレメント三組、DN200 は四組を使用します。フランジは要件に応じて変更できます。
金網参考表には、線径、公称メッシュ数、目開き、参考ろ過精度、黄銅・すず青銅・ステンレス鋼の単位面積質量、対応するインチメッシュ数、開口率を記載します。金網は平織りです。同表のろ過精度は参考値です。

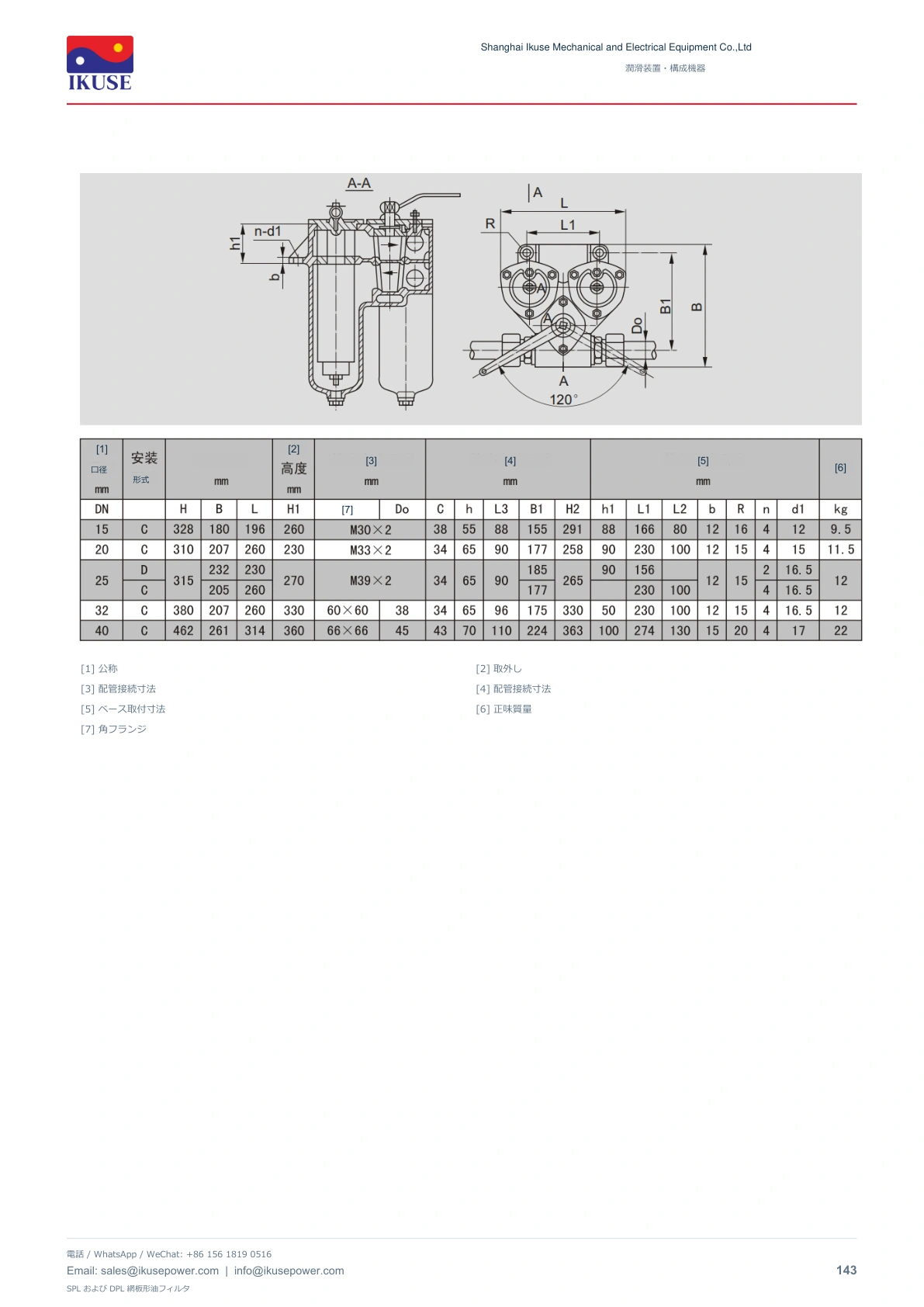

表には複式・単式を区別し、公称口径、定格流量、ろ過板外径・寸法、一容器当たりのろ過面積、外形寸法、配管接続・据付寸法、ベース固定寸法、引抜き空間、正味質量を記載します。

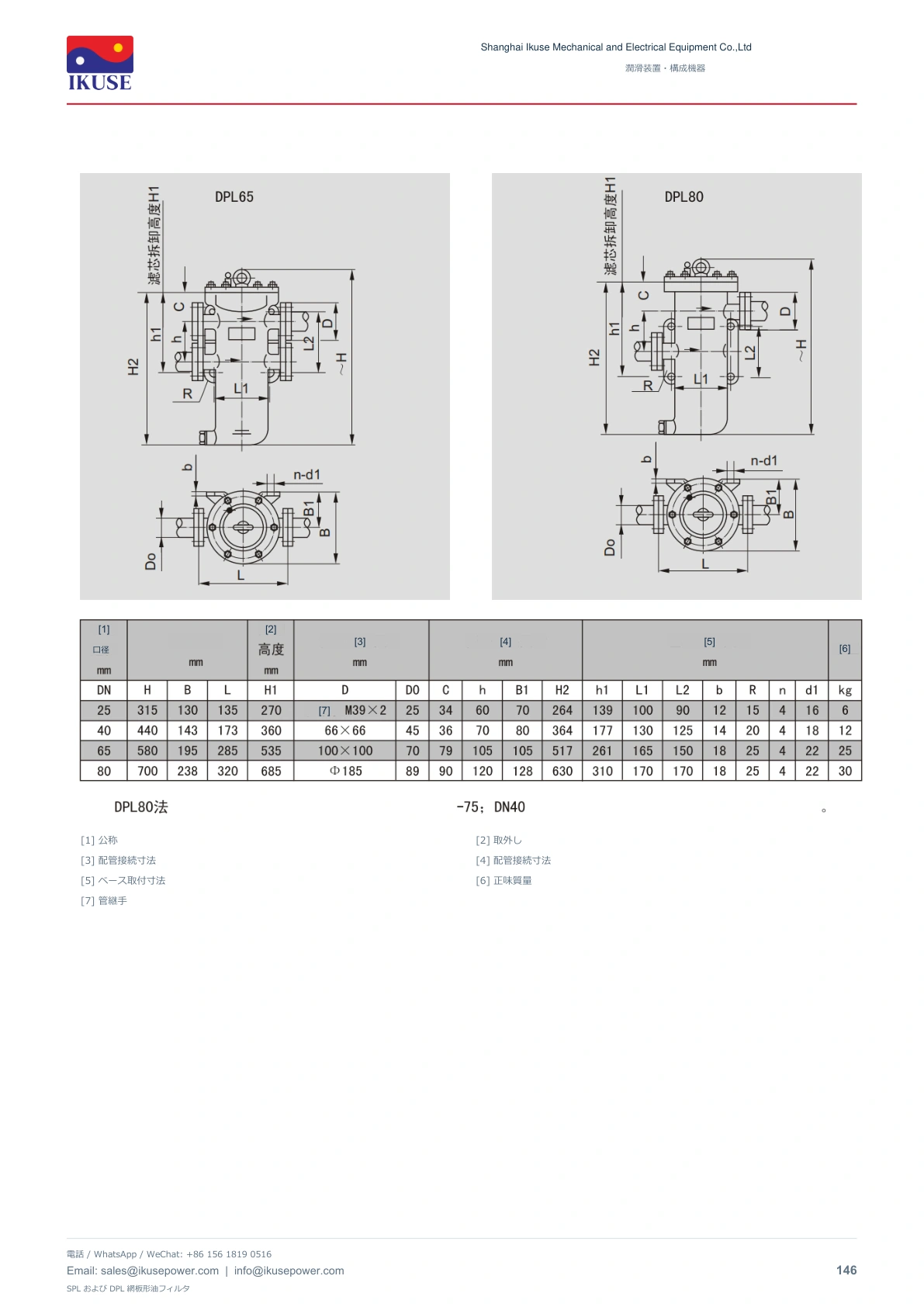

取付記号 D は上部吊下げ、C は側面取付、X は底部取付です。該当図の括弧内寸法は側面取付用です。差圧検出器はオプションです。補足図に SPL80 の吊上げ方法を示します。小口径は管継手、大口径は図示の角フランジを使用します。DPL DN40-DN65 は相手側角フランジ付きです。フランジは GB573-65、ねじ込み継手は GB500-75 を参照しています。DN150 はエレメント三組、DN200 は四組を使用します。フランジは要件に応じて変更できます。

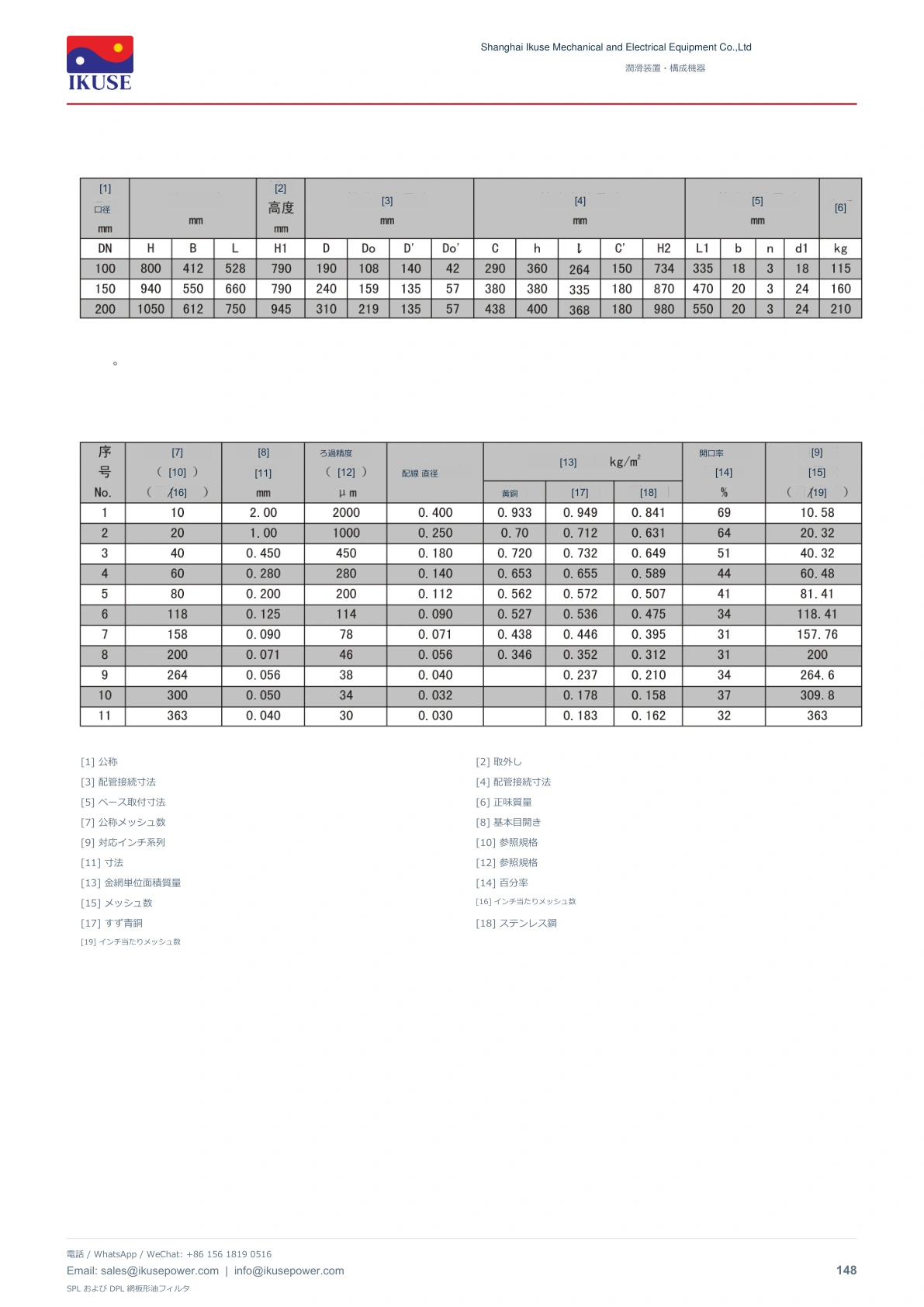

金網参考表には、線径、公称メッシュ数、目開き、参考ろ過精度、黄銅・すず青銅・ステンレス鋼の単位面積質量、対応するインチメッシュ数、開口率を記載します。金網は平織りです。同表のろ過精度は参考値です。
技術資料
仕様、取付寸法、図面は下記の技術図表および添付 PDF を参照してください。選定形式と構成に対応する数値を使用し、注文前に接続、使用媒体、据付空間を確認してください。
