製品概要
公称圧力 3.15 MPa、参照規格 JB/ZQ 4544-86。200 L ドラムに直接取り付け、独立タンクを持たないポンプです。電動潤滑ポンプへ単独で補給し、適切な制御機器と組み合わせると自動補給できます。密閉形ピストン容積式ポンプで、出口の調圧安全弁により過負荷を防ぎます。25 °C、150 g におけるちょう度 265-385 × 0.1 mm の NLGI 0-2 グリースを使用します。
構造・使用条件
立形電動機がウォーム・ウォームホイールを駆動します。偏心輪と連接棒がピストンを往復させ、ピストンと管キャップの逆止弁がホースへの吸入・吐出を制御します。

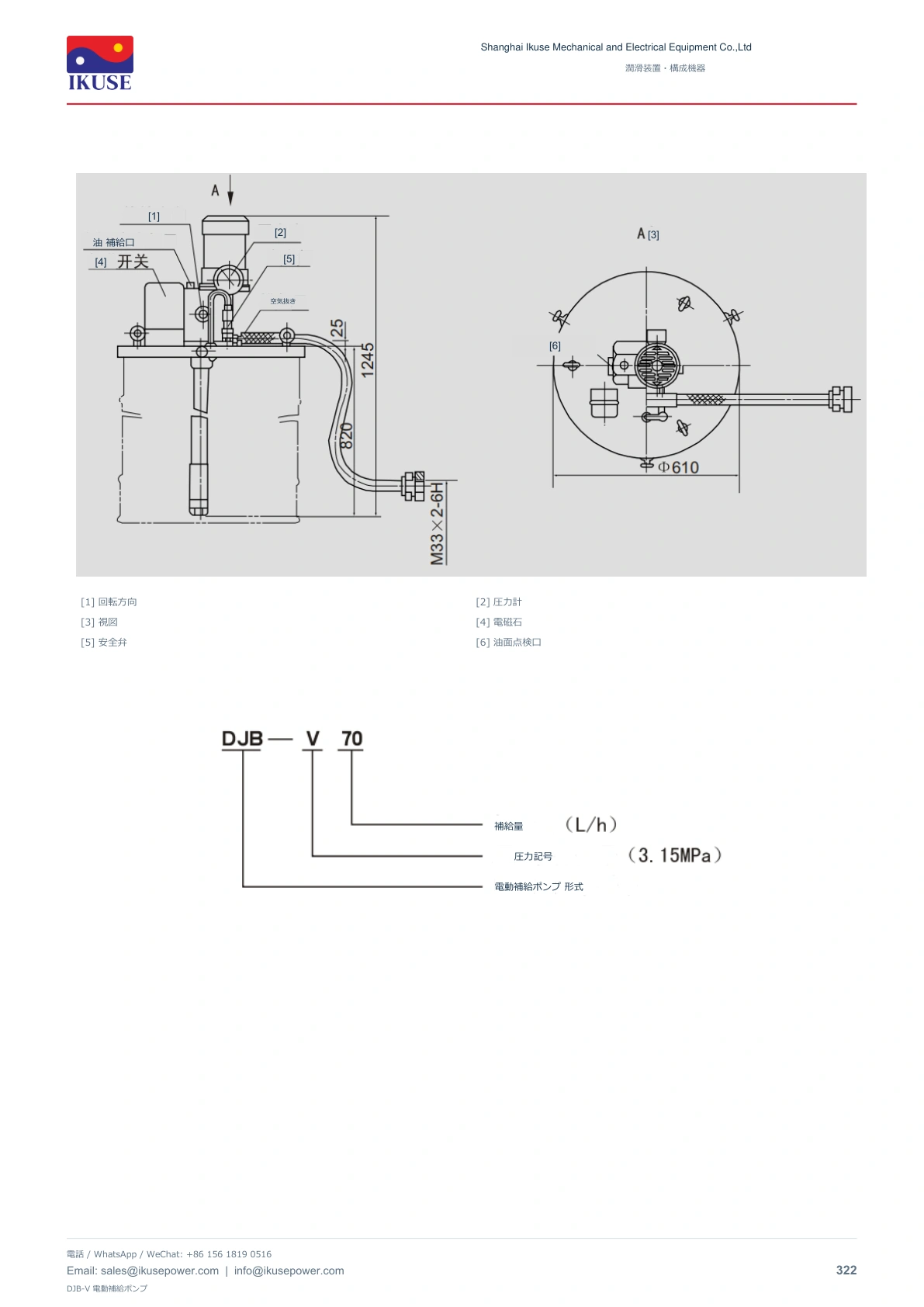

回転矢印に従い、逆転させないでください。指定等級の清浄で均一なグリースを使用します。初回使用前に減速機へ N220 油を所定油面まで入れます。初回始動時は空気抜き弁を開き、吐出が正常になったら閉じます。空運転は禁止です。DJB-V70 は 3.15 MPa、70 L/h を表します。図中表示：回転方向、圧力計、給油口、電磁石、安全弁、空気抜き、油面計点検窓、A 視図。
回転矢印に従い、逆転させないでください。指定等級の清浄で均一なグリースを使用します。初回使用前に減速機へ N220 油を所定油面まで入れます。初回始動時は空気抜き弁を開き、吐出が正常になったら閉じます。空運転は禁止です。DJB-V70 は 3.15 MPa、70 L/h を表します。図中表示：回転方向、圧力計、給油口、電磁石、安全弁、空気抜き、油面計点検窓、A 視図。
技術資料

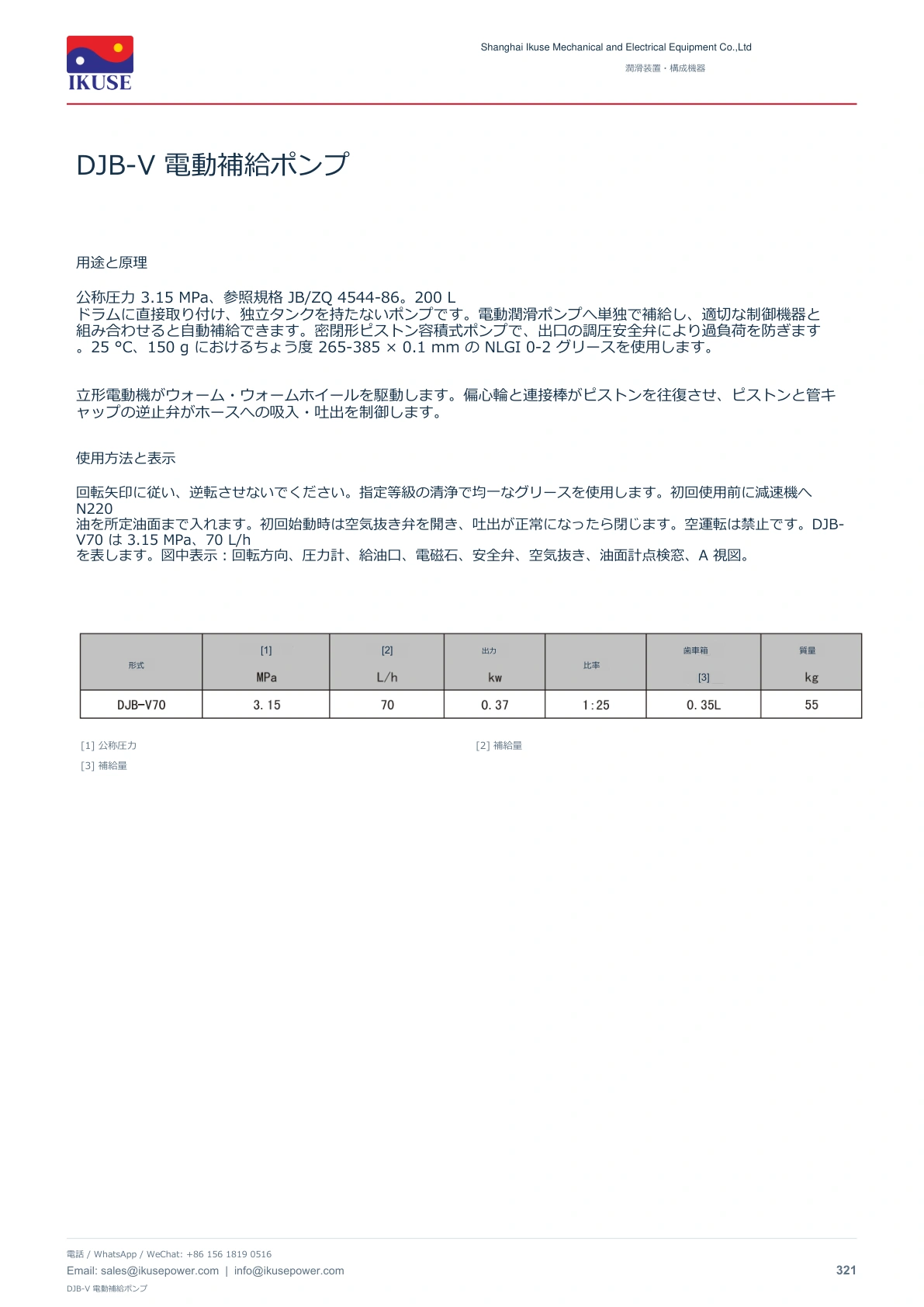

仕様、取付寸法、図面は下記の技術図表および添付 PDF を参照してください。選定形式と構成に対応する数値を使用し、注文前に接続、使用媒体、据付空間を確認してください。
