IKUSE 循環給油装置

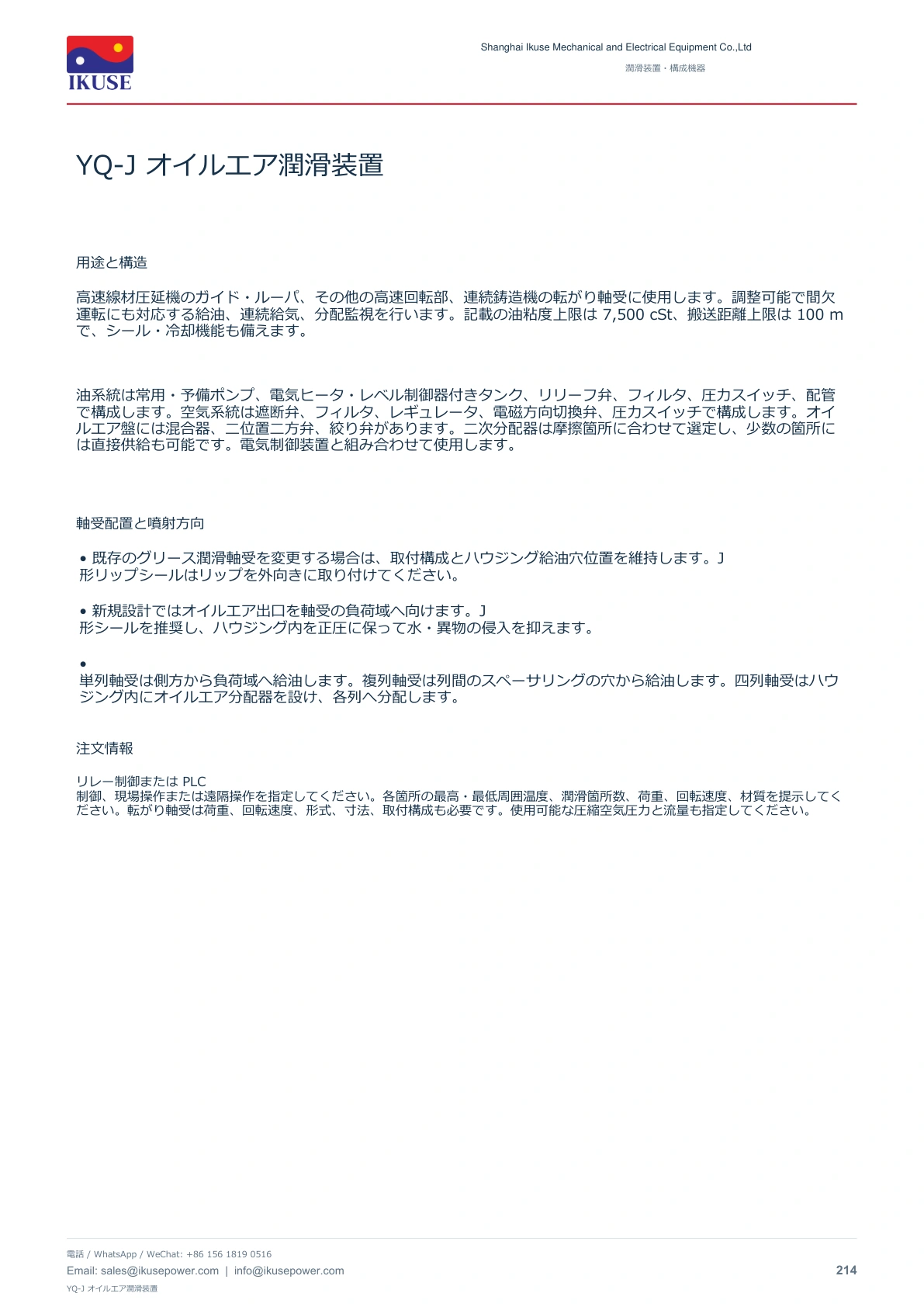

高速線材圧延機のガイド・ルーパ、その他の高速回転部、連続鋳造機の転がり軸受に使用します。調整可能で間欠運転にも対応する給油、連続給気、分配監視を行います。記載の油粘度上限は 7,500 cSt、搬送距離上限は 100 m で、シール・冷却機能も備えます。

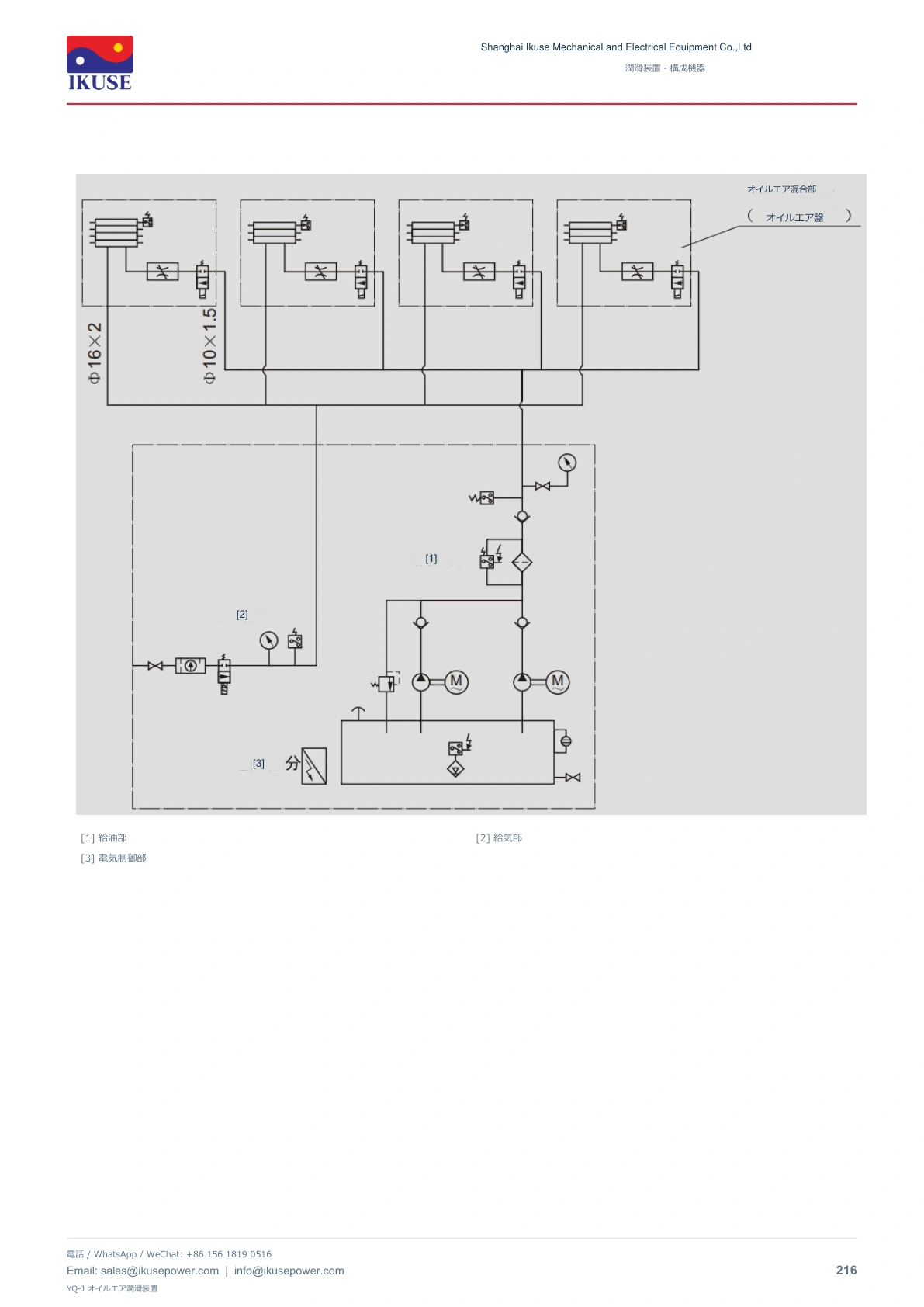

油系統は常用・予備ポンプ、電気ヒータ・レベル制御器付きタンク、リリーフ弁、フィルタ、圧力スイッチ、配管で構成します。空気系統は遮断弁、フィルタ、レギュレータ、電磁方向切換弁、圧力スイッチで構成します。オイルエア盤には混合器、二位置二方弁、絞り弁があります。二次分配器は摩擦箇所に合わせて選定し、少数の箇所には直接供給も可能です。電気制御装置と組み合わせて使用します。

• 既存のグリース潤滑軸受を変更する場合は、取付構成とハウジング給油穴位置を維持します。J 形リップシールはリップを外向きに取り付けてください。

• 新規設計ではオイルエア出口を軸受の負荷域へ向けます。J 形シールを推奨し、ハウジング内を正圧に保って水・異物の侵入を抑えます。

• 単列軸受は側方から負荷域へ給油します。複列軸受は列間のスペーサリングの穴から給油します。四列軸受はハウジング内にオイルエア分配器を設け、各列へ分配します。

リレー制御または PLC 制御、現場操作または遠隔操作を指定してください。各箇所の最高・最低周囲温度、潤滑箇所数、荷重、回転速度、材質を提示してください。転がり軸受は荷重、回転速度、形式、寸法、取付構成も必要です。使用可能な圧縮空気圧力と流量も指定してください。

仕様、取付寸法、図面は下記の技術図表および添付 PDF を参照してください。選定形式と構成に対応する数値を使用し、注文前に接続、使用媒体、据付空間を確認してください。
