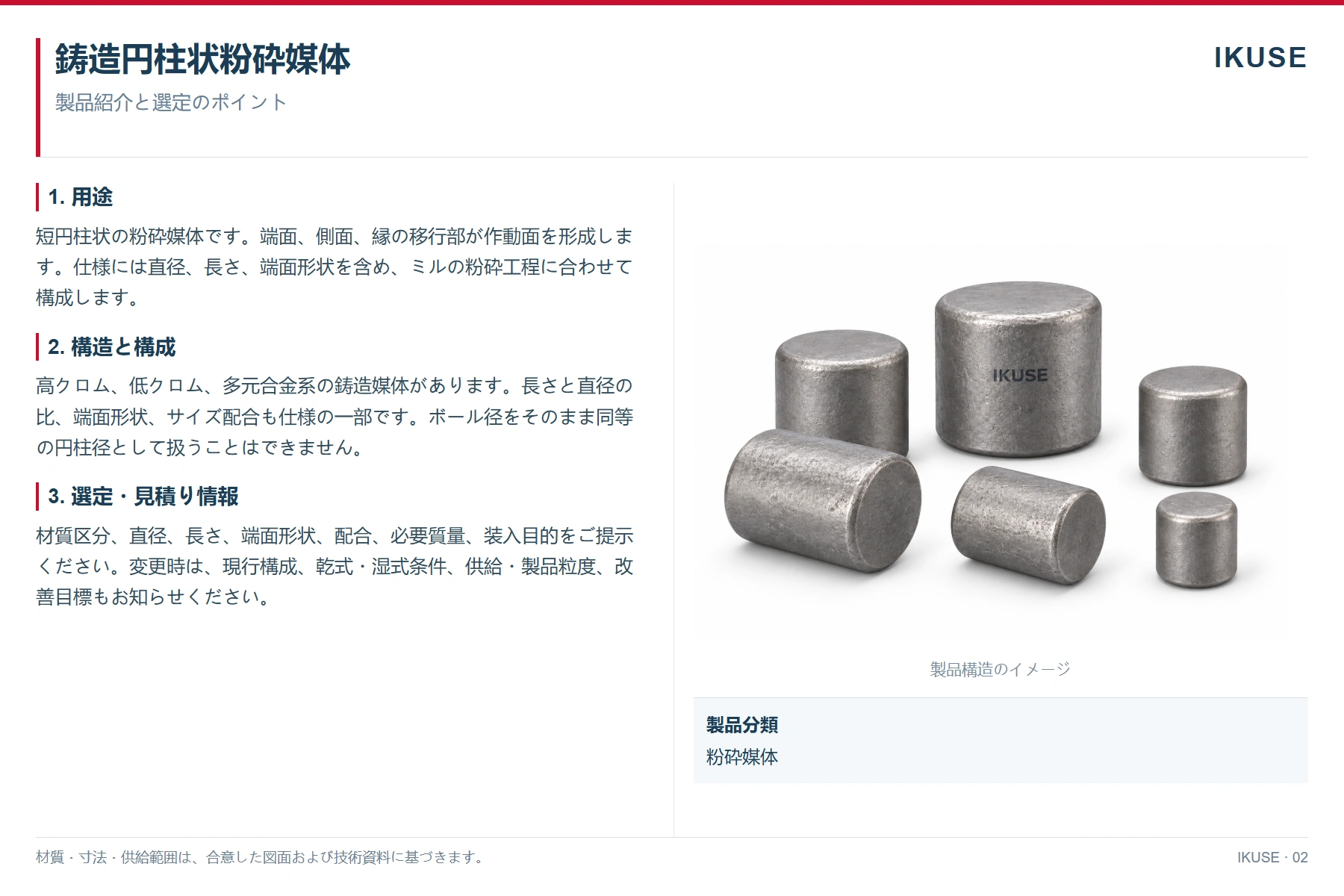

製品概要
短円柱状の粉砕媒体です。端面、側面、縁の移行部が作動面を形成します。仕様には直径、長さ、端面形状を含め、ミルの粉砕工程に合わせて構成します。
構造と構成
高クロム、低クロム、多元合金系の鋳造媒体があります。長さと直径の比、端面形状、サイズ配合も仕様の一部です。ボール径をそのまま同等の円柱径として扱うことはできません。

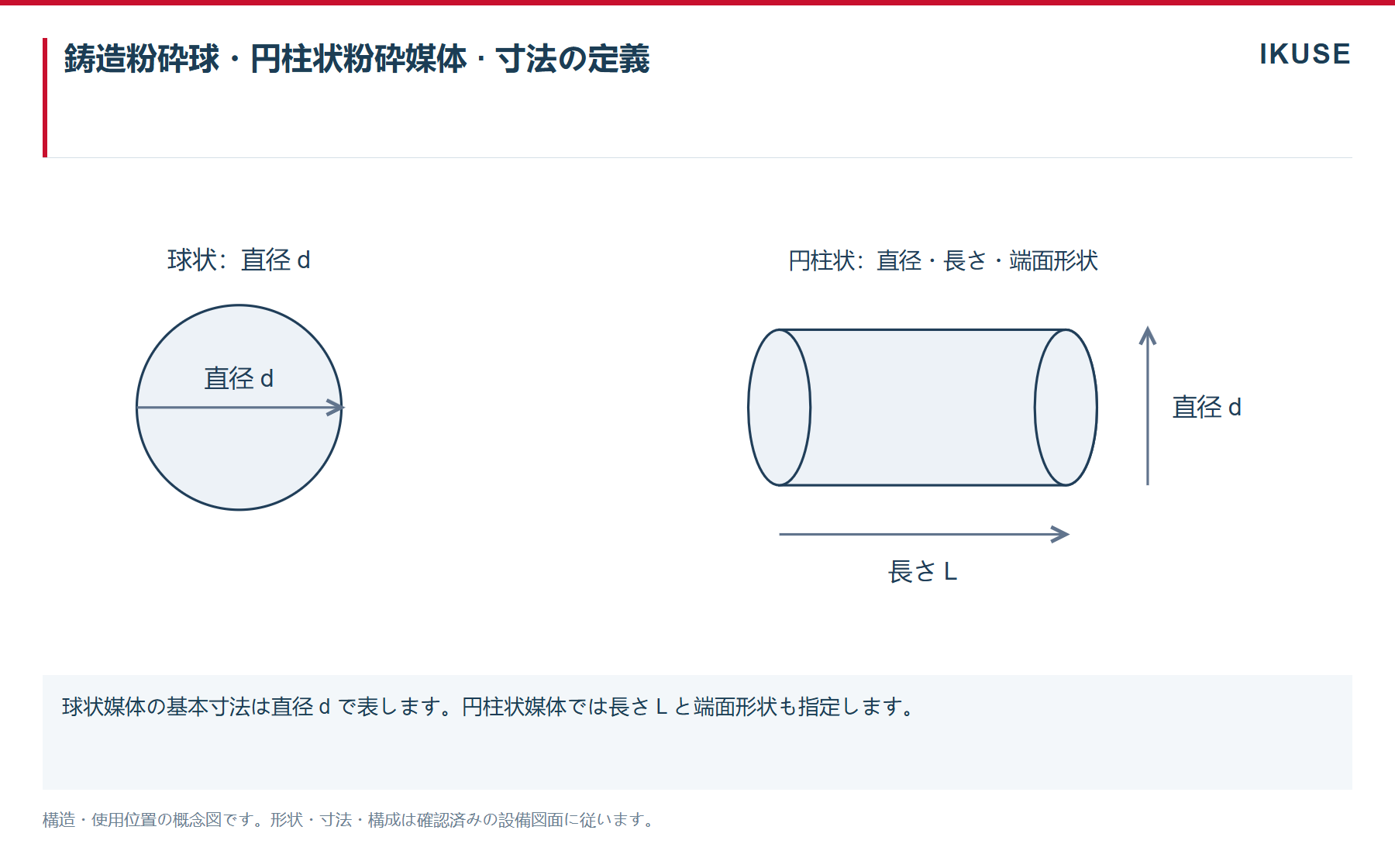

鋳造粉砕球・円柱状粉砕媒体 · 寸法の定義
球状媒体の基本寸法は直径 d で表します。円柱状媒体では長さ L と端面形状も指定します。 構造・使用位置の概念図です。形状・寸法・構成は確認済みの設備図面に従います。
使用条件と取付け
既存の工程設計または検証済みの構成に従って使用します。ボールとの比較では、同等の試験条件で製品粒度分布、投入エネルギー、媒体消耗、破損を併せて評価します。
状態確認と保守
消耗量に加え、寸法減少、形状変化、縁の欠損、剥離、破損を記録します。運転時間、処理量、処理物や装入構成の変更と対応させて評価します。
選定・見積りに必要な情報
材質区分、直径、長さ、端面形状、配合、必要質量、装入目的をご提示ください。変更時は、現行構成、乾式・湿式条件、供給・製品粒度、改善目標もお知らせください。

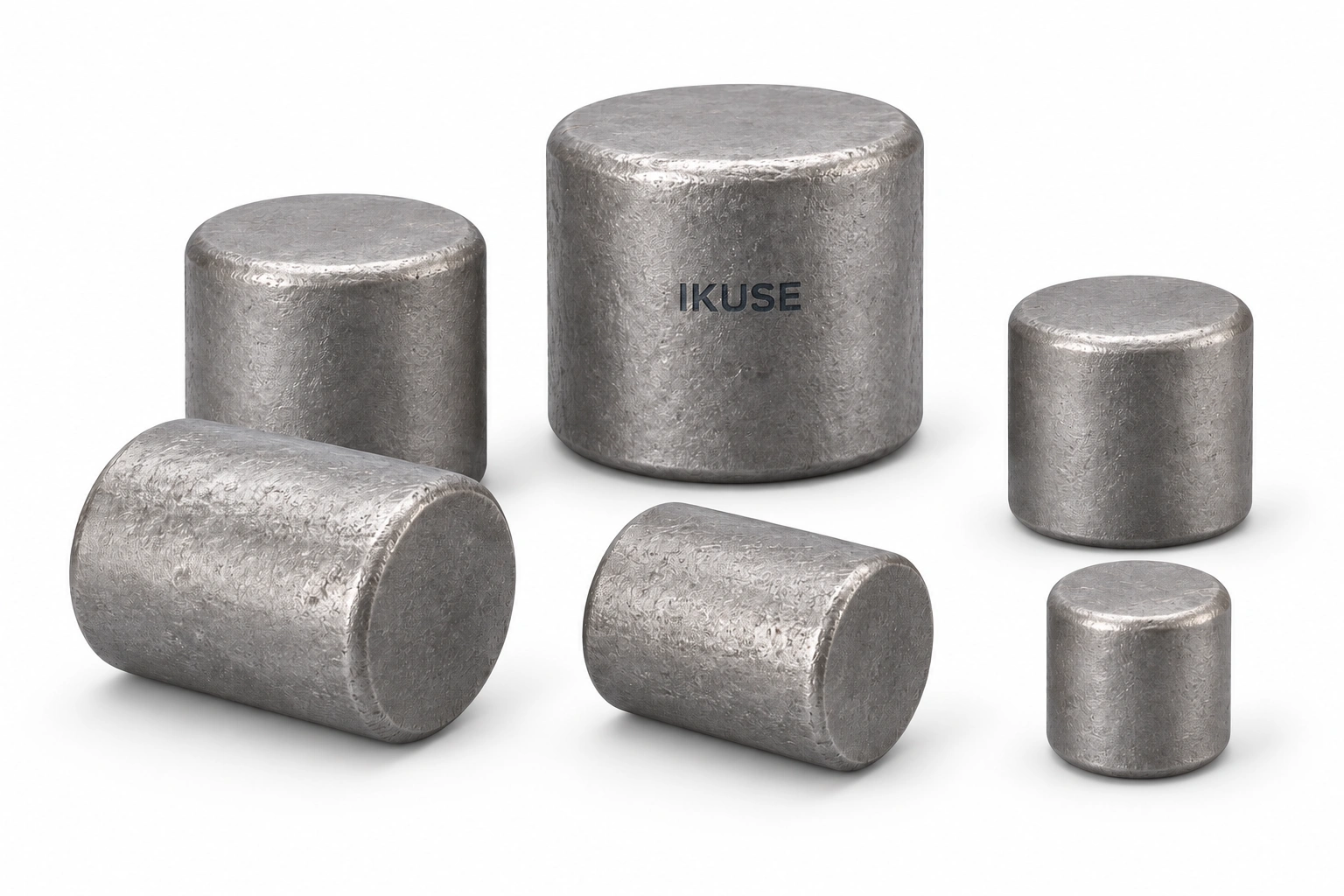

製品構造のイメージ
画像は構造の例を示したものです。材質、寸法、取付部および供給範囲は、合意した図面と技術資料に基づきます。
