製品概要
ミル胴内面を保護し、処理物の持ち上げに関わる作動面を形成します。胴の曲率、ライナー配置、取付穴、粉砕条件に基づいて構造と材質を選定します。
構造と構成
突起、曲面、隣接ライナーの間隔が作動面形状を構成します。回転速度、媒体寸法、装入量、処理物の特性を併せて確認します。図示した突起は固定された規格形状ではありません。
ミルライナと粉砕媒体 · 使用位置
断面図は胴部ライナ、端部ライナ、粉砕媒体の相対位置を示します。ミル形式、ライナ配置および媒体構成は設備設計に従います。 構造・使用位置の概念図です。形状・寸法・構成は確認済みの設備図面に従います。
使用条件と取付け
背面曲率、支持面、接触状態、穴形状、締結部を胴と隣接ライナーに合わせます。単品の長さが同じでも、全体の配置や取付適合性が同じとは限りません。
状態確認と保守
摩耗位置、作動面形状の変化、衝撃痕、局部損傷、支持部と締結部を記録します。供給物、媒体寸法、運転方式を変更した場合は再評価し、複合構造ではゴムと界面の状態も確認します。
選定・見積りに必要な情報
胴の全体図、配置図、部品番号、数量、取付曲率、穴と締結部の情報をご提示ください。作動面を変更する場合は、現行構成、運転記録、現場写真も必要です。

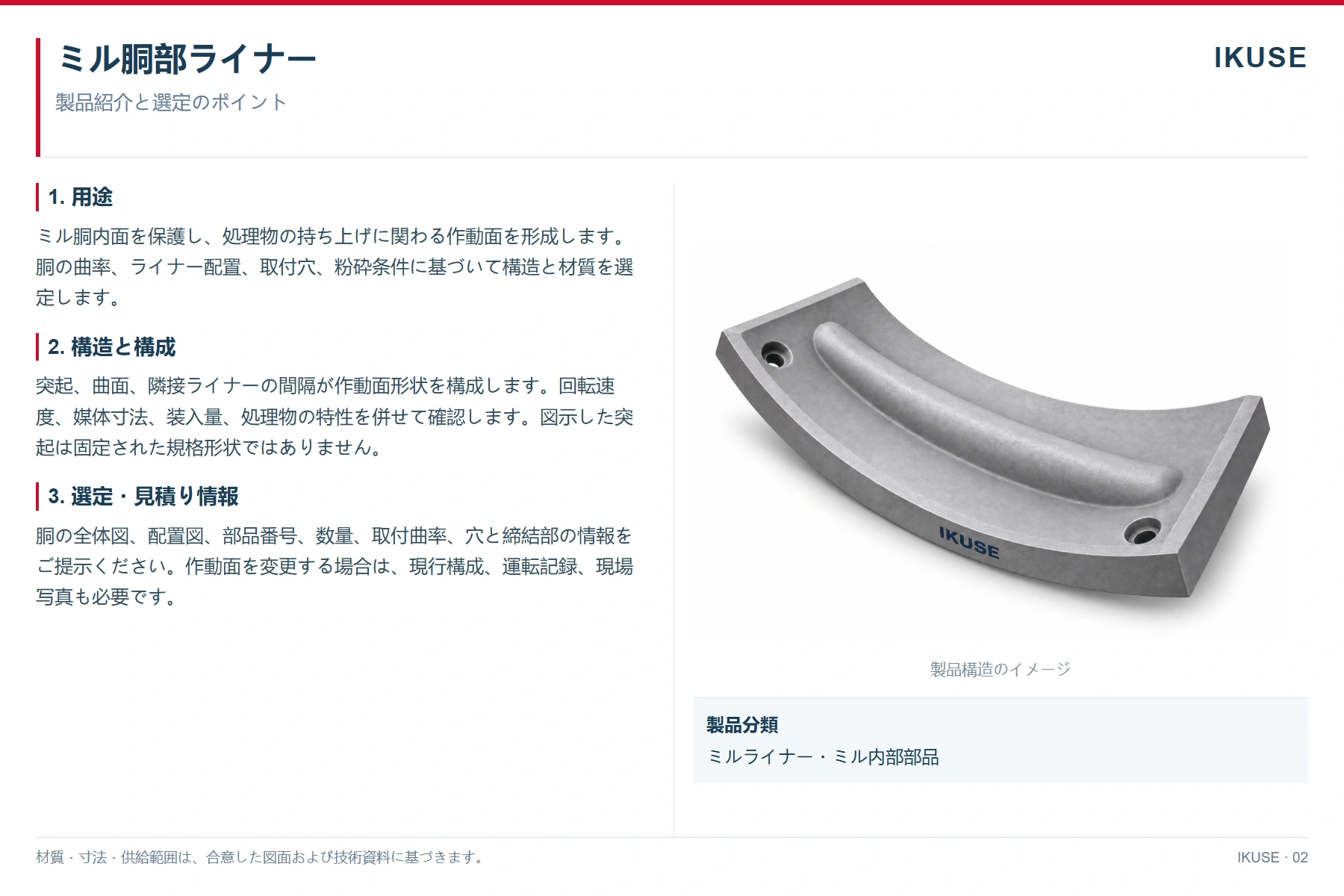

製品構造のイメージ
画像は構造の例を示したものです。材質、寸法、取付部および供給範囲は、合意した図面と技術資料に基づきます。
