製品概要
ミル端部の内面を保護する耐摩耗ライナーです。扇形分割や同心円状の配置があり、供給側・排出側の位置、分割角度、穴、隣接部品との関係によって形状を決定します。
構造と構成
内外の輪郭、扇形角度、配置列、厚さ、継目の隙間を確認します。部品番号と数量は全体配置図に照合します。単品の外形が似ていても互換性は保証されません。
ミルライナと粉砕媒体 · 使用位置
断面図は胴部ライナ、端部ライナ、粉砕媒体の相対位置を示します。ミル形式、ライナ配置および媒体構成は設備設計に従います。 構造・使用位置の概念図です。形状・寸法・構成は確認済みの設備図面に従います。
使用条件と取付け
背面支持、穴、締結部を端部構造に合わせます。中実の保護ライナー、排出グレート、隔壁部品は、同じ扇形でも機能と取付部が異なるため区別します。
状態確認と保守
摩耗位置、作動面形状の変化、衝撃痕、局部損傷、支持部と締結部を記録します。供給物、媒体寸法、運転方式を変更した場合は再評価し、複合構造ではゴムと界面の状態も確認します。
選定・見積りに必要な情報
端部全体図、列ごとの配置図、部品番号、数量、作動面・背面写真、穴と締結部をご提示ください。粉砕条件と既存ライナーの摩耗位置も必要です。

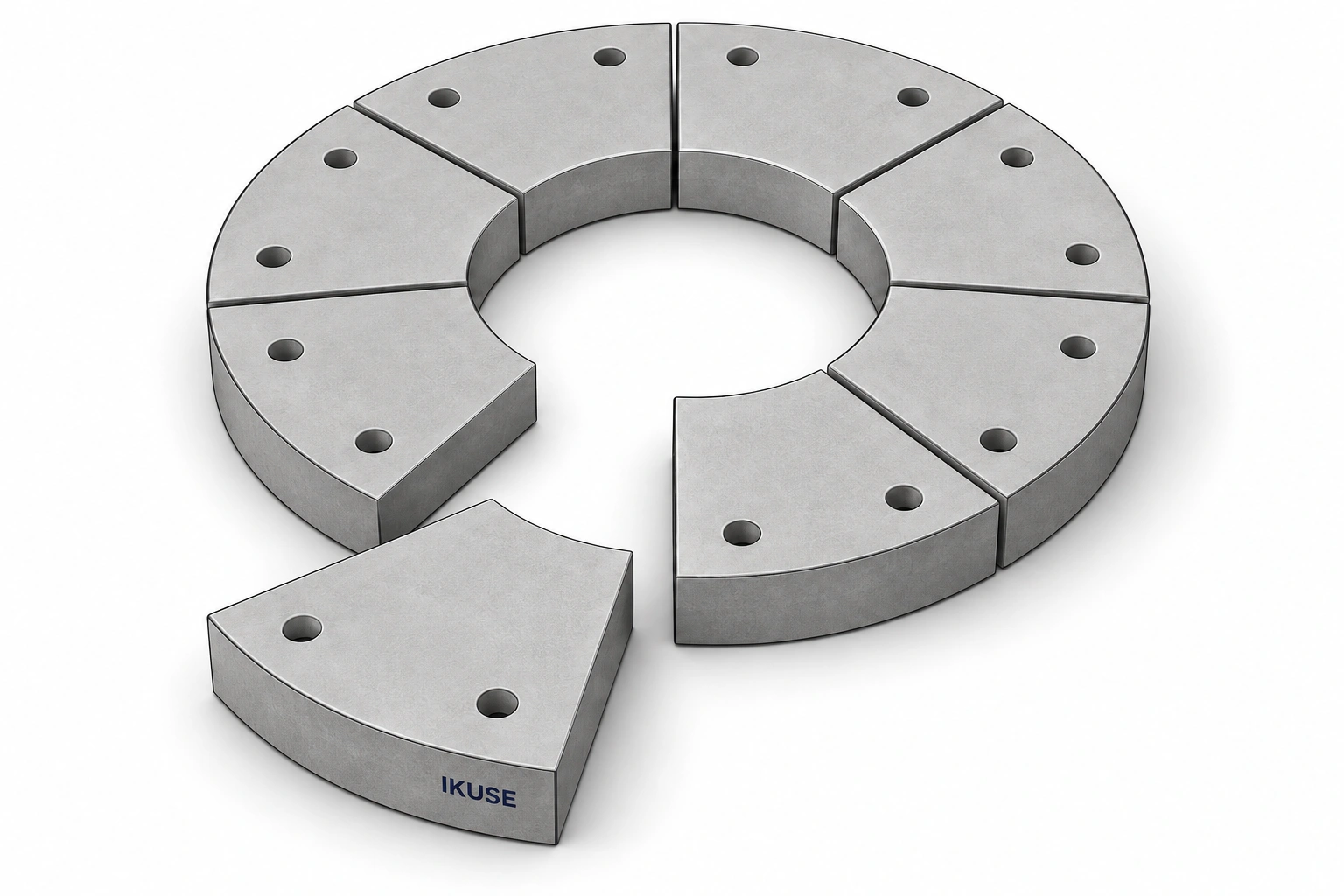

製品構造のイメージ
画像は構造の例を示したものです。材質、寸法、取付部および供給範囲は、合意した図面と技術資料に基づきます。
