Описание

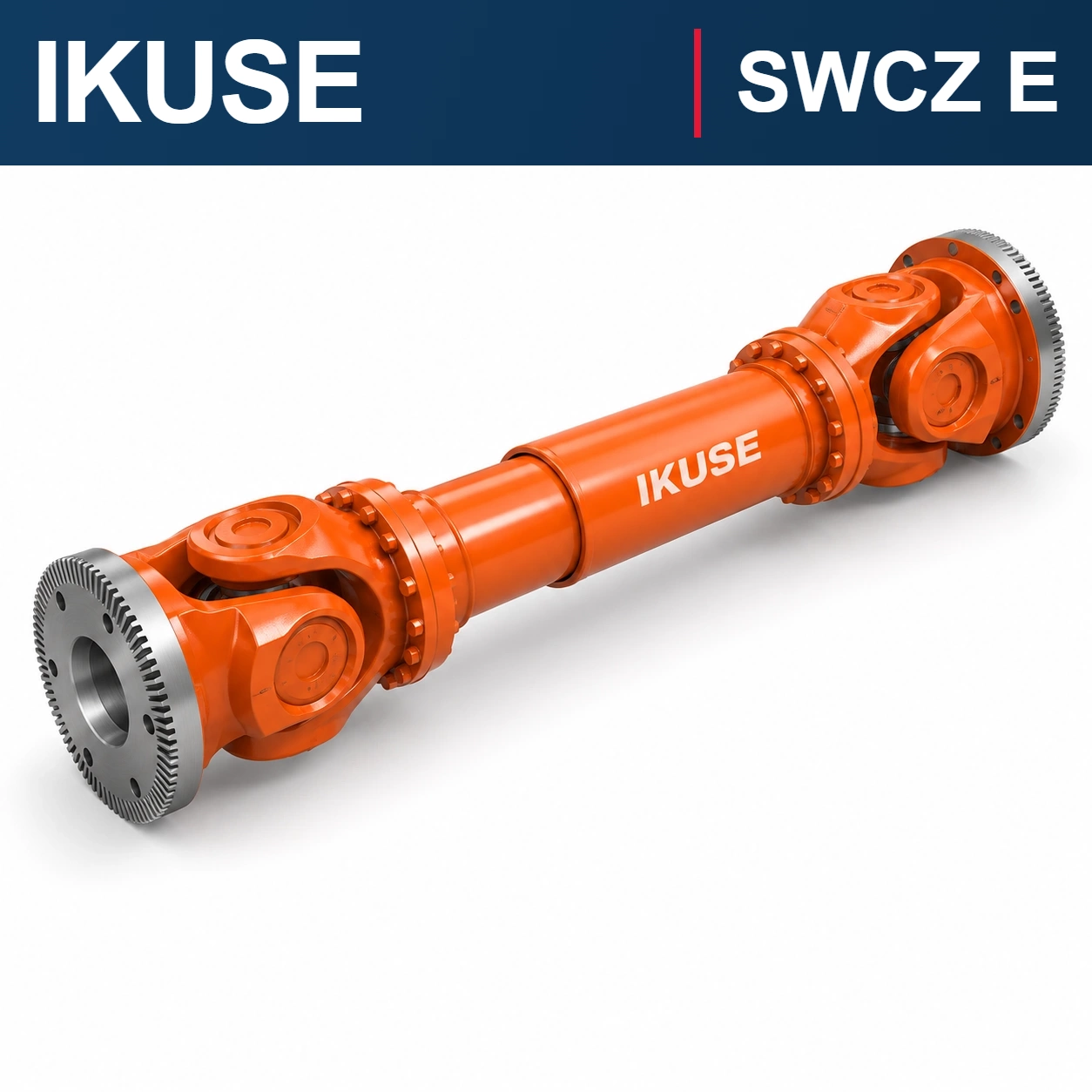

SWCZ E — фланцевый вал с компенсацией длины. Передаёт крутящий момент между валами, расположенными под углом. Предусмотрена компенсация длины; монтажную длину выбирают по оборудованию. Диапазон SWCZ680E–SWCZ1200E; 12 типоразмеров. Моменты, соединительные фланцы и размеры приведены в технических таблицах.
Конструкция

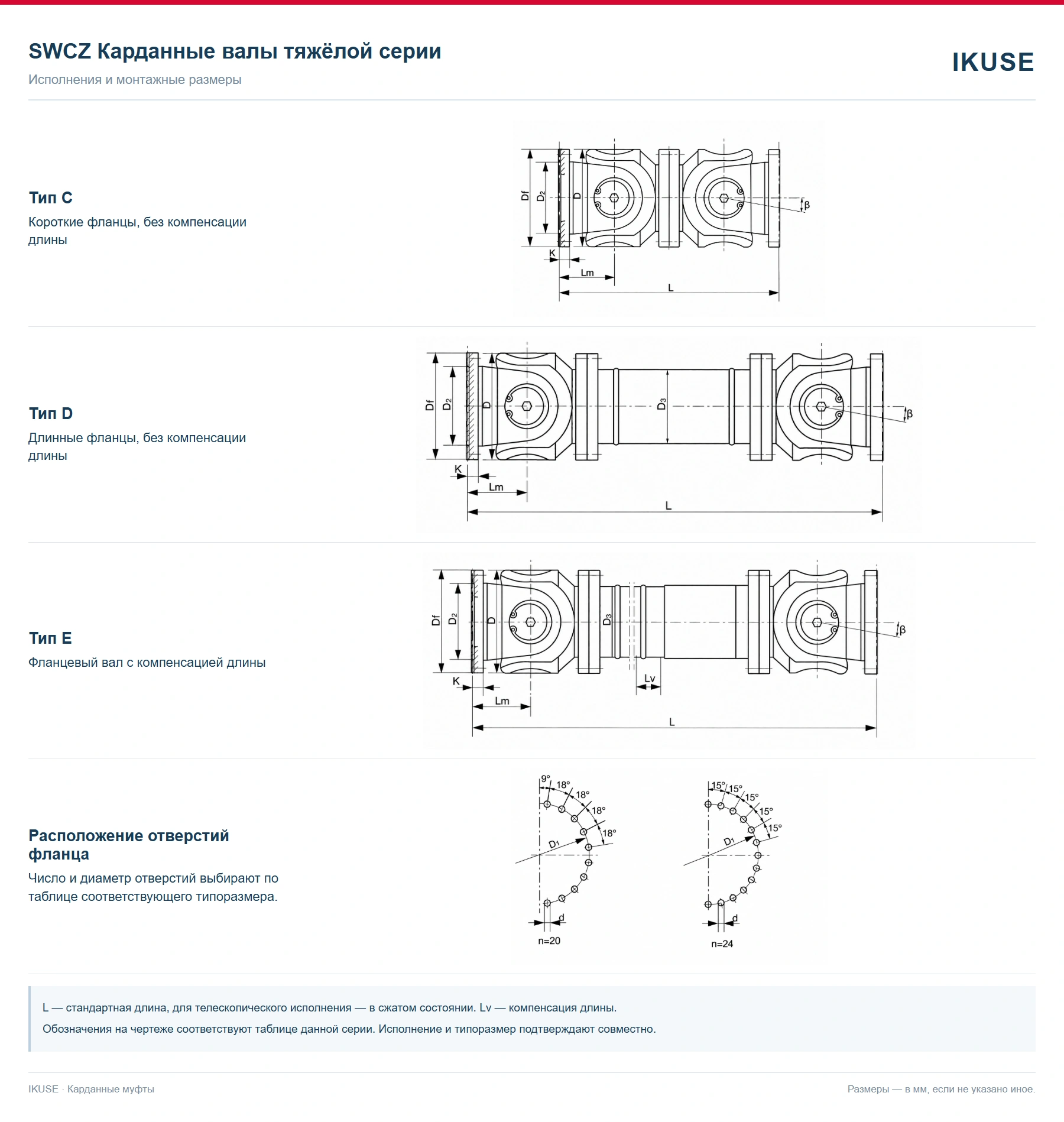

Крестовины двух карданных шарниров передают момент при угле между валами. Фланцевый вал с компенсацией длины. Длина L читается для сжатого состояния; Lv — компенсация длины. Центрирующий поясок, окружность отверстий, диаметр и число болтовых отверстий выбирают по типоразмеру. Максимальный угол β зависит от типоразмера; частоту вращения проверяют с учётом длины, нагрузки и балансировки.
Применение
Для тяжёлых промышленных приводов, включая крупные прокатные агрегаты, передающих значительный момент. Учитывают ударные нагрузки, усталостные режимы, длину вала и угол между осями.
Технические характеристики

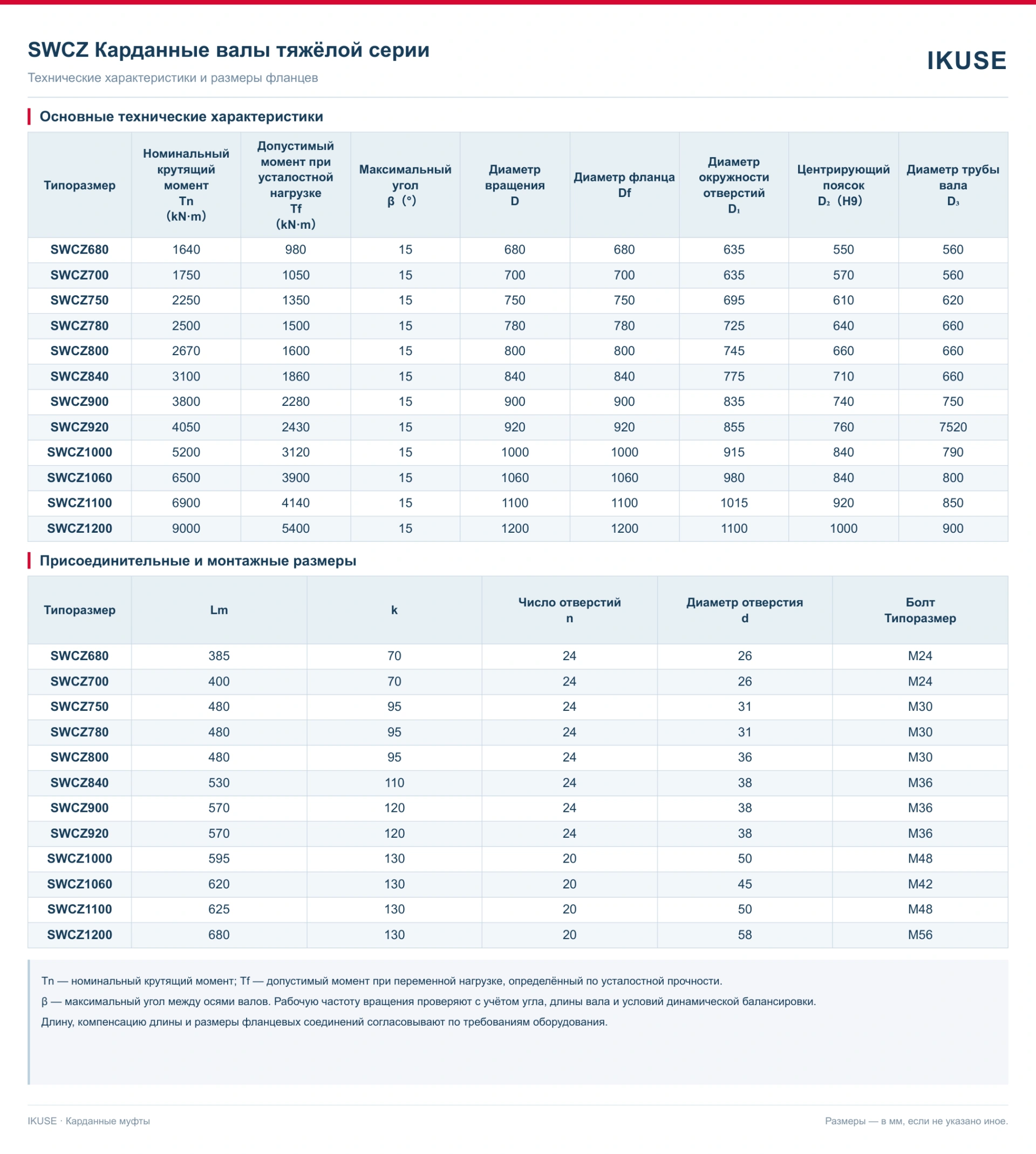

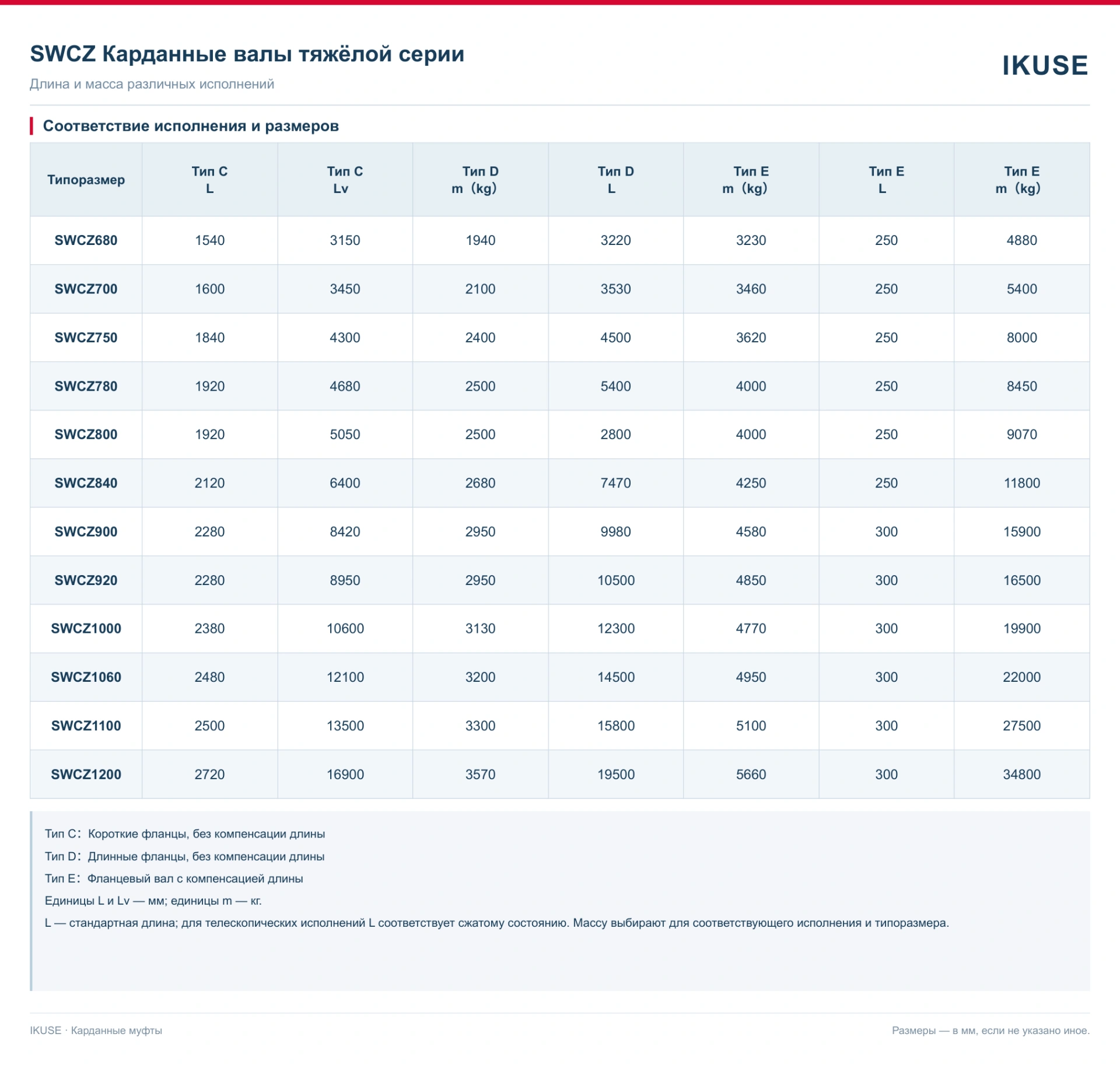

Номинальный момент Tn и допустимый усталостный момент Tf приведены в кН·м. Размеры — в мм, если не указано иное. Используйте строки выбранного исполнения; размеры разных исполнений нельзя смешивать.
Монтаж и обслуживание
При монтаже проверьте оба фланца, соединительные болты и расположение валов. Затяжку выполняйте по требованиям выбранного типоразмера. В эксплуатации проверяйте ослабление крепежа, необычные вибрации, шум и состояние смазки. Периоды смазки и ремонта определяют по фактическим условиям работы.
Данные для заказа
Укажите тип оборудования, мощность, рабочую частоту вращения, рабочий и пиковый моменты, характер нагрузки, угол между осями валов, монтажную длину, необходимую компенсацию длины и размеры обоих фланцев. Также укажите температуру среды, требования к динамической балансировке и защите.
