Описание

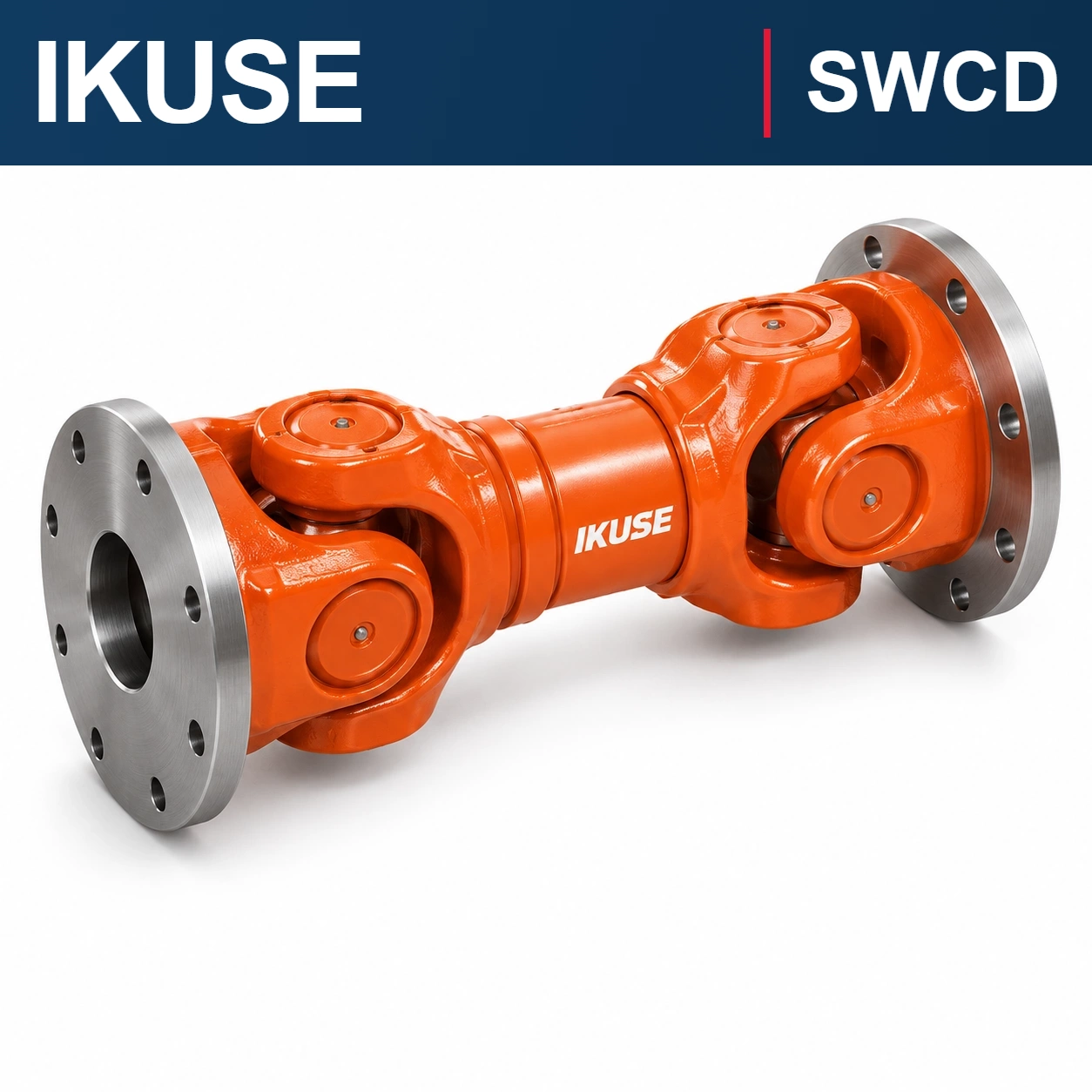

SWCD — укороченная телескопическая конструкция. Передаёт крутящий момент между валами, расположенными под углом. Предусмотрена компенсация длины; монтажную длину выбирают по оборудованию. Диапазон SWCD215–SWCD350; 5 типоразмеров. Моменты, соединительные фланцы и размеры приведены в технических таблицах.
Конструкция

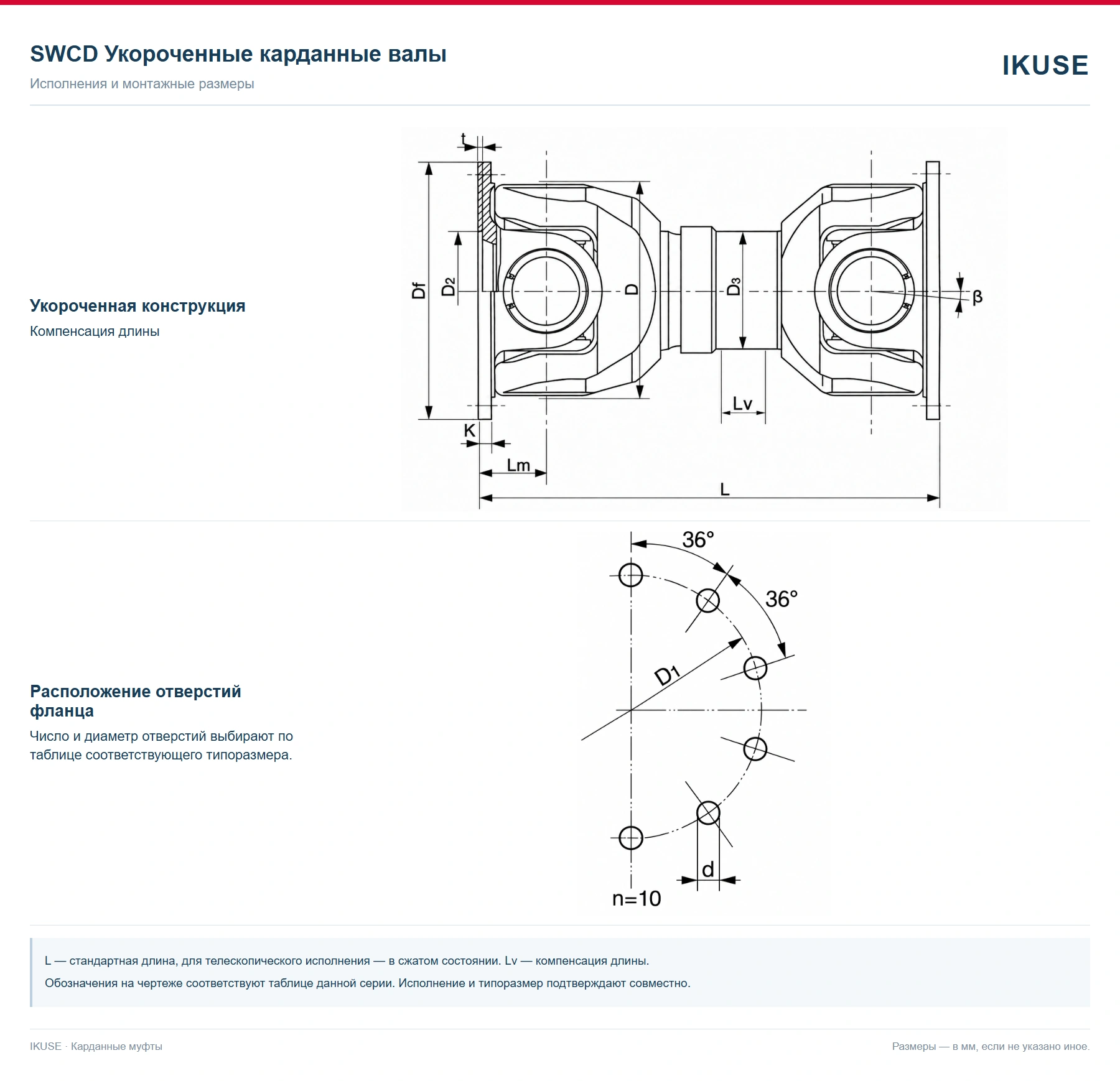

Крестовины двух карданных шарниров передают момент при угле между валами. Укороченная телескопическая конструкция. Длина L читается для сжатого состояния; Lv — компенсация длины. Центрирующий поясок, окружность отверстий, диаметр и число болтовых отверстий выбирают по типоразмеру. Максимальный угол β зависит от типоразмера; частоту вращения проверяют с учётом длины, нагрузки и балансировки.
Применение
Для мест с ограниченным осевым пространством, требующих карданного соединения с небольшим углом и ограниченной компенсацией длины. Проверьте момент, угол и размеры фланцев.
Технические характеристики

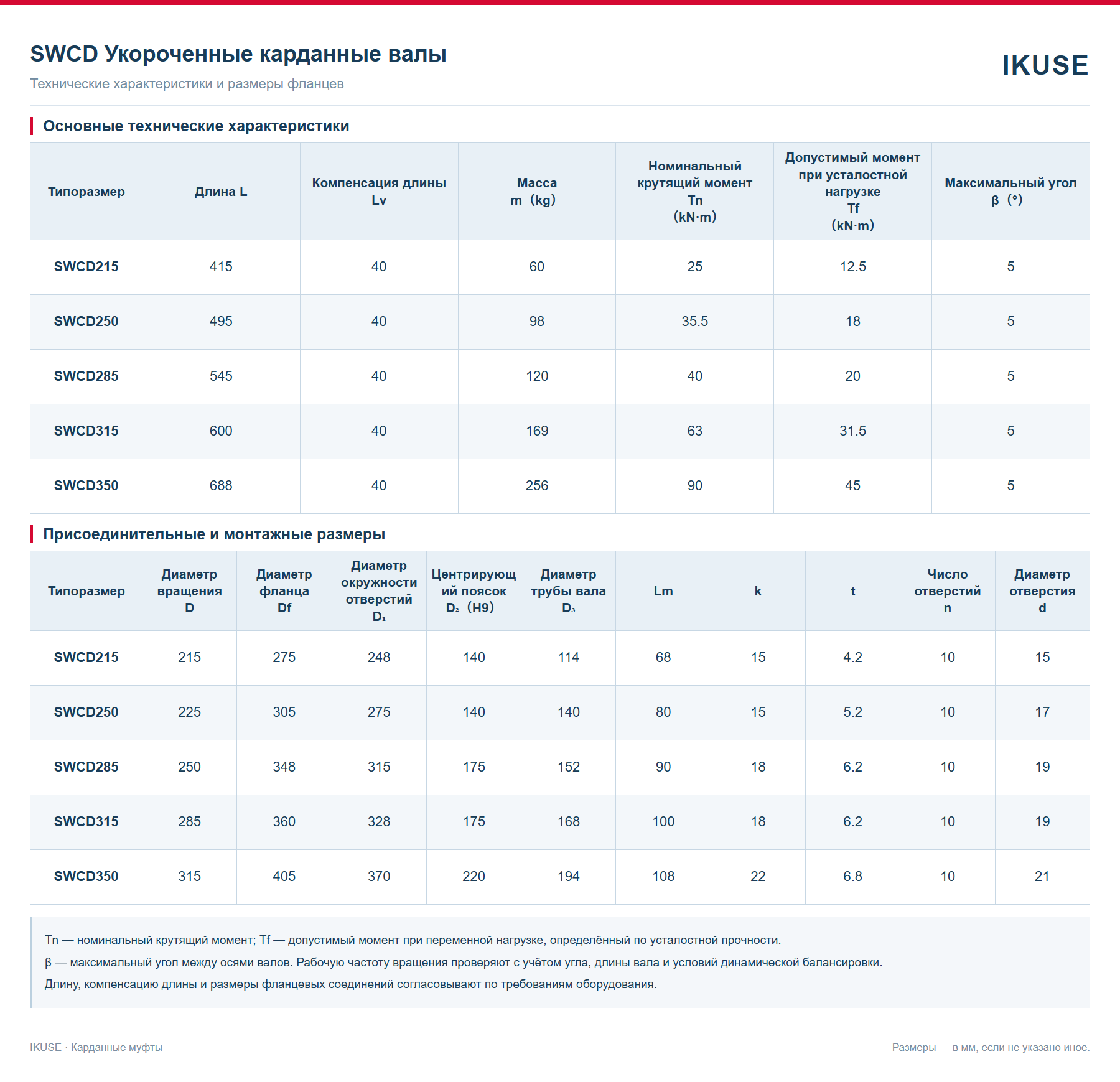

Номинальный момент Tn и допустимый усталостный момент Tf приведены в кН·м. Размеры — в мм, если не указано иное. Используйте строки выбранного исполнения; размеры разных исполнений нельзя смешивать.
Монтаж и обслуживание
При монтаже проверьте оба фланца, соединительные болты и расположение валов. Затяжку выполняйте по требованиям выбранного типоразмера. В эксплуатации проверяйте ослабление крепежа, необычные вибрации, шум и состояние смазки. Периоды смазки и ремонта определяют по фактическим условиям работы.
Данные для заказа
Укажите тип оборудования, мощность, рабочую частоту вращения, рабочий и пиковый моменты, характер нагрузки, угол между осями валов, монтажную длину, необходимую компенсацию длины и размеры обоих фланцев. Также укажите температуру среды, требования к динамической балансировке и защите.
