IKUSE 循環給油装置

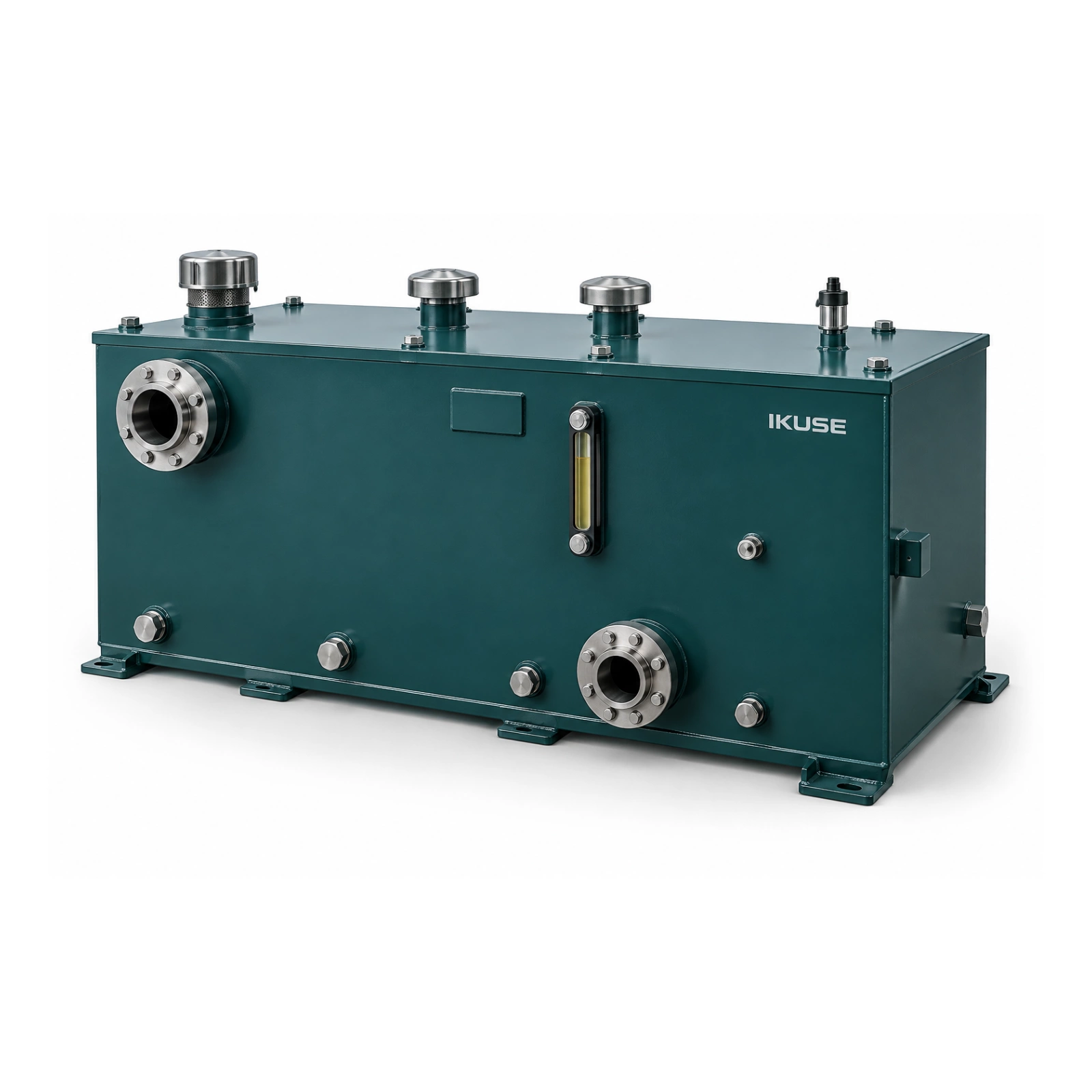

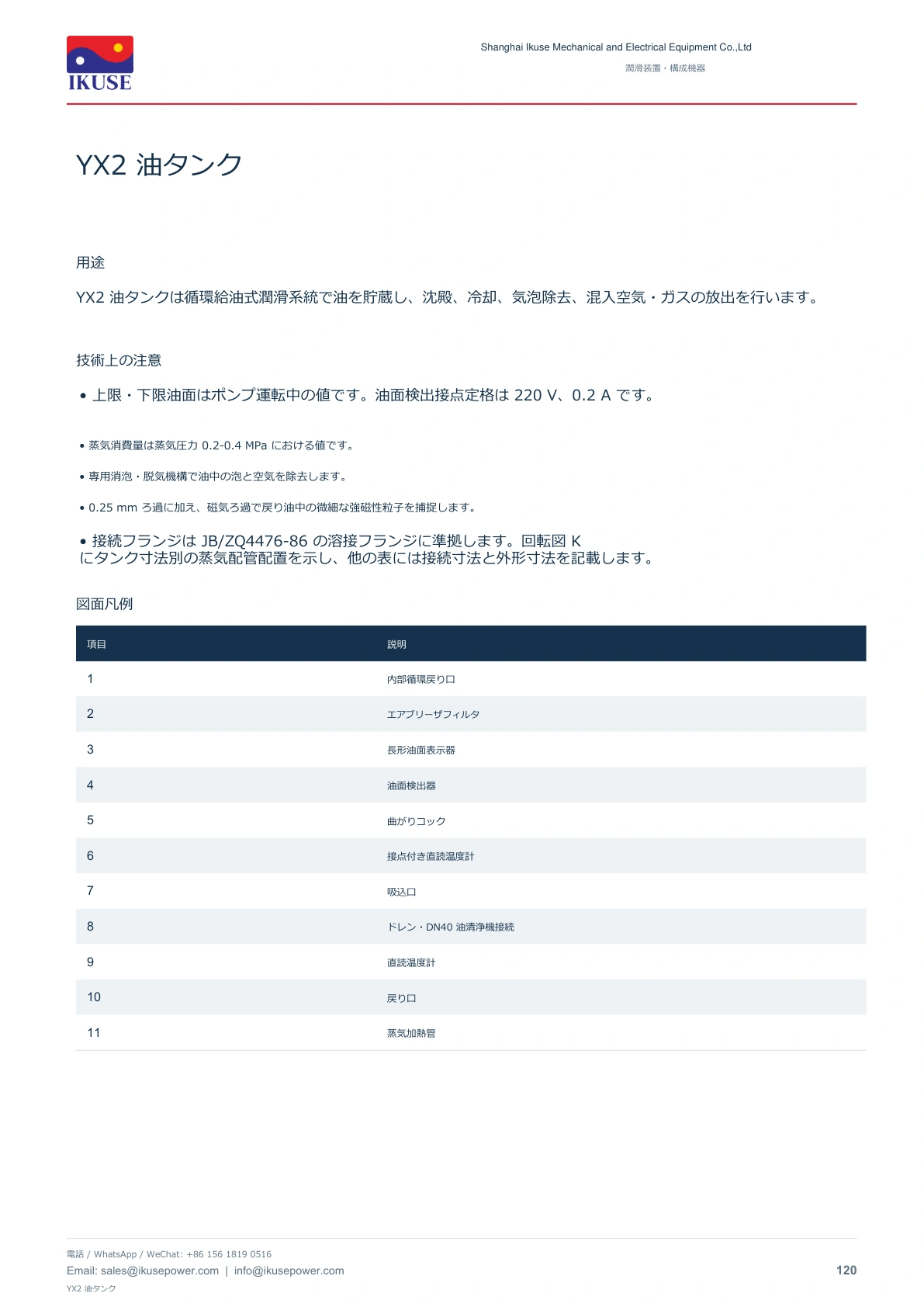

YX2 油タンクは循環給油式潤滑系統で油を貯蔵し、沈殿、冷却、気泡除去、混入空気・ガスの放出を行います。

• 上限・下限油面はポンプ運転中の値です。油面検出接点定格は 220 V、0.2 A です。

• 0.25 mm ろ過に加え、磁気ろ過で戻り油中の微細な強磁性粒子を捕捉します。

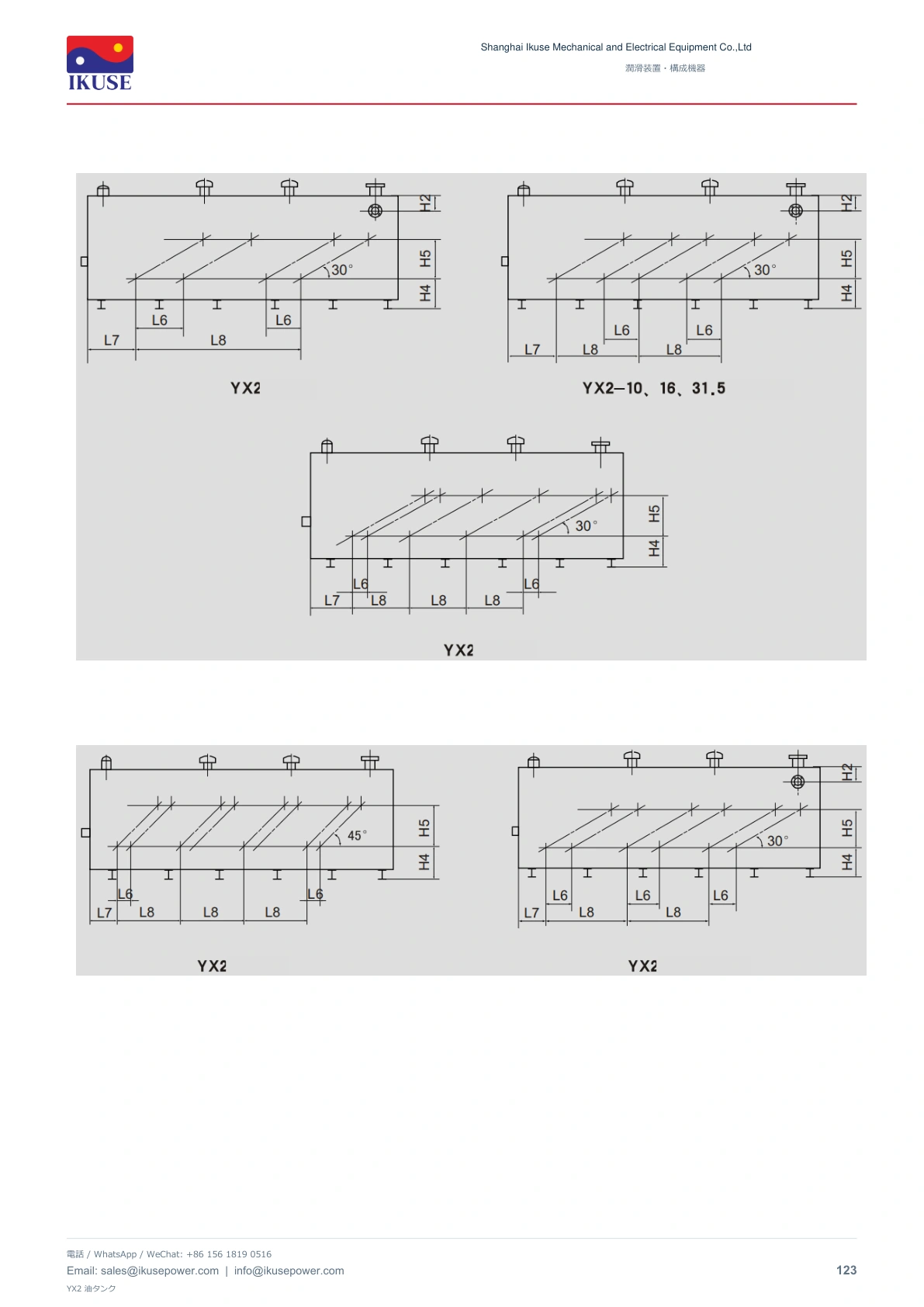

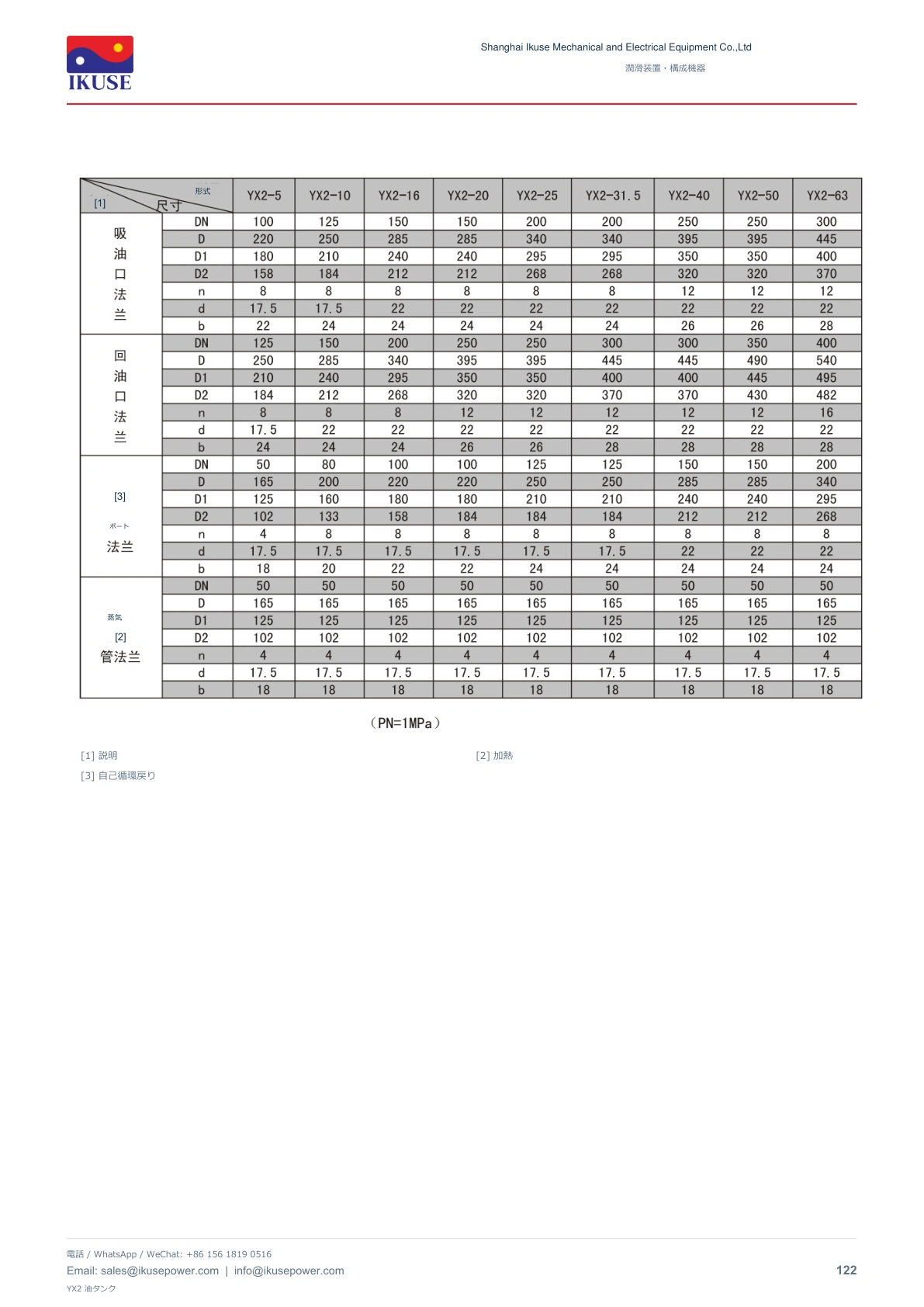

• 接続フランジは JB/ZQ4476-86 の溶接フランジに準拠します。回転図 K にタンク寸法別の蒸気配管配置を示し、他の表には接続寸法と外形寸法を記載します。

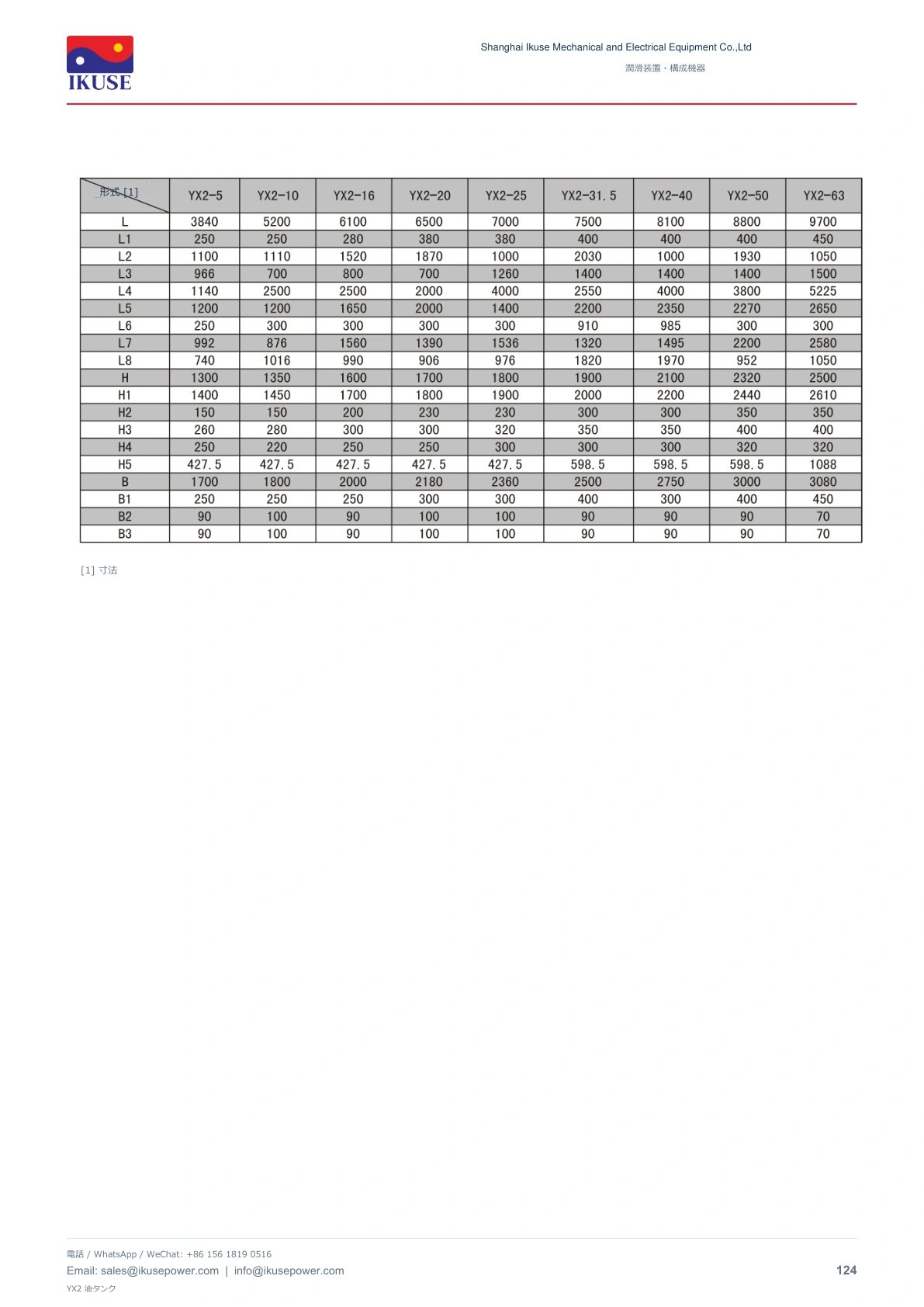

仕様、取付寸法、図面は下記の技術図表および添付 PDF を参照してください。選定形式と構成に対応する数値を使用し、注文前に接続、使用媒体、据付空間を確認してください。
