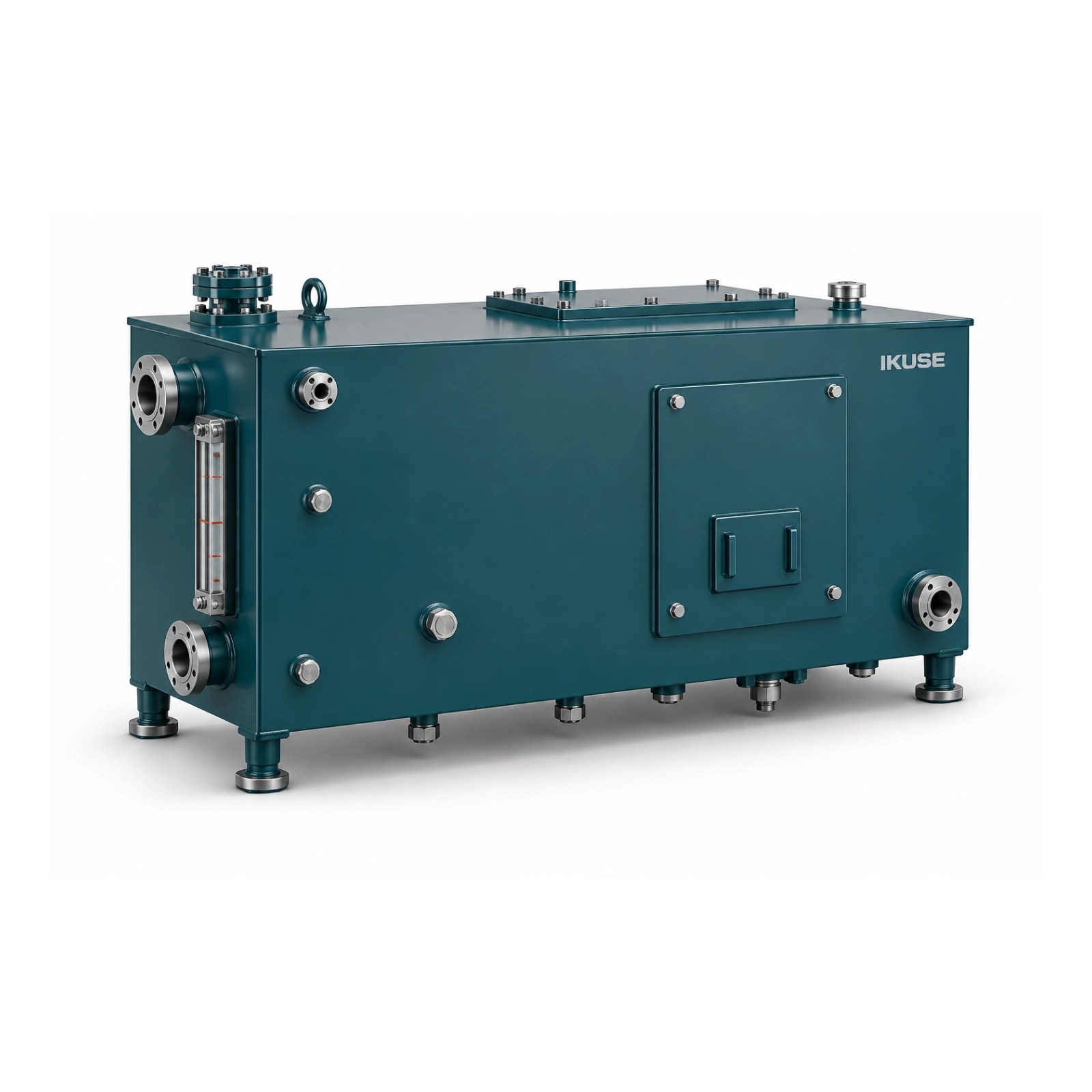

製品概要
YX 油タンクは循環給油式潤滑装置で油を貯蔵し、沈殿、放熱、脱気を行います。

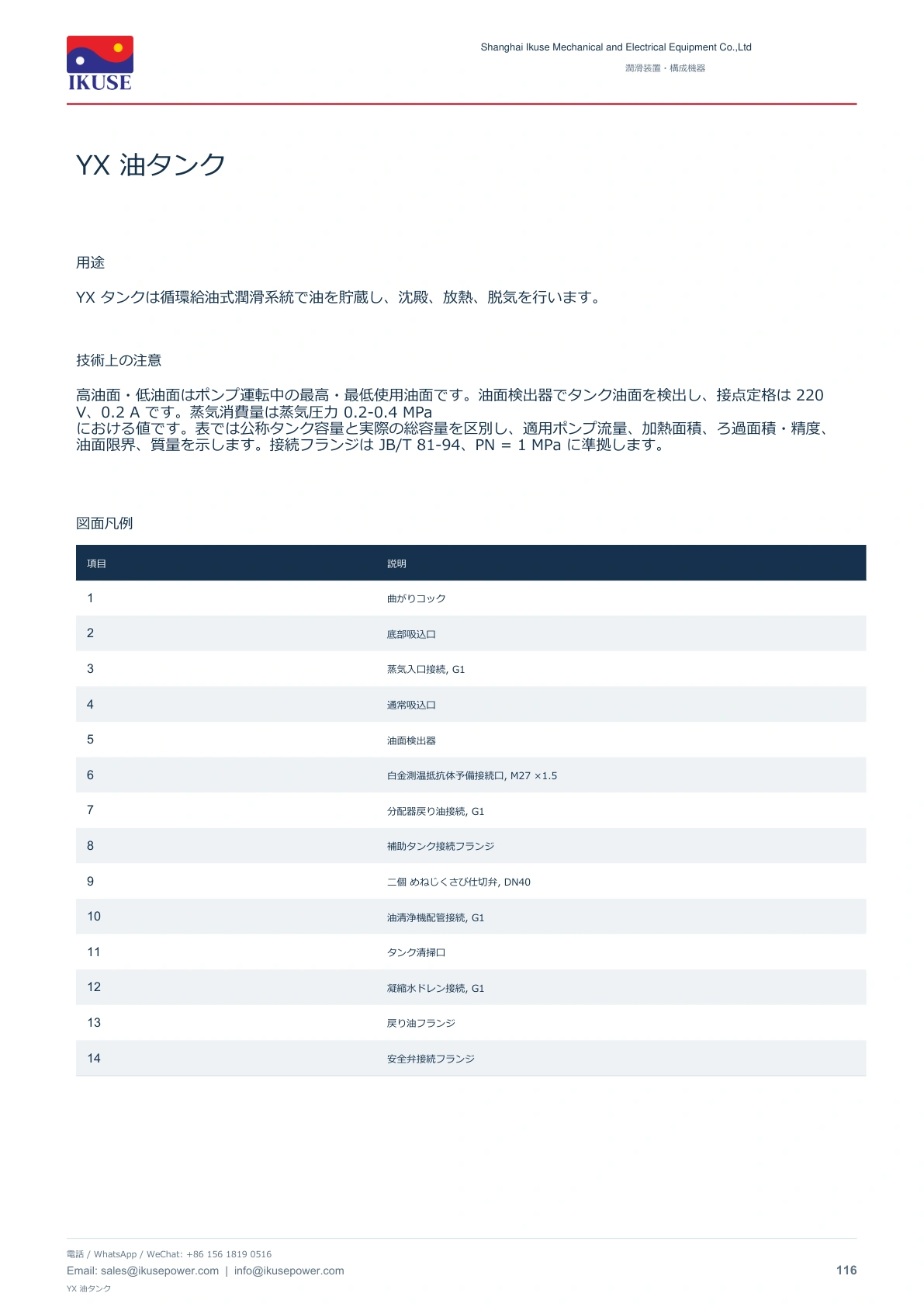

構造・使用条件
YX タンクは循環給油式潤滑系統で油を貯蔵し、沈殿、放熱、脱気を行います。
高油面・低油面はポンプ運転中の最高・最低使用油面です。油面検出器でタンク油面を検出し、接点定格は 220 V、0.2 A です。蒸気消費量は蒸気圧力 0.2-0.4 MPa における値です。表では公称タンク容量と実際の総容量を区別し、適用ポンプ流量、加熱面積、ろ過面積・精度、油面限界、質量を示します。接続フランジは JB/T 81-94、PN = 1 MPa に準拠します。
高油面・低油面はポンプ運転中の最高・最低使用油面です。油面検出器でタンク油面を検出し、接点定格は 220 V、0.2 A です。蒸気消費量は蒸気圧力 0.2-0.4 MPa における値です。表では公称タンク容量と実際の総容量を区別し、適用ポンプ流量、加熱面積、ろ過面積・精度、油面限界、質量を示します。接続フランジは JB/T 81-94、PN = 1 MPa に準拠します。

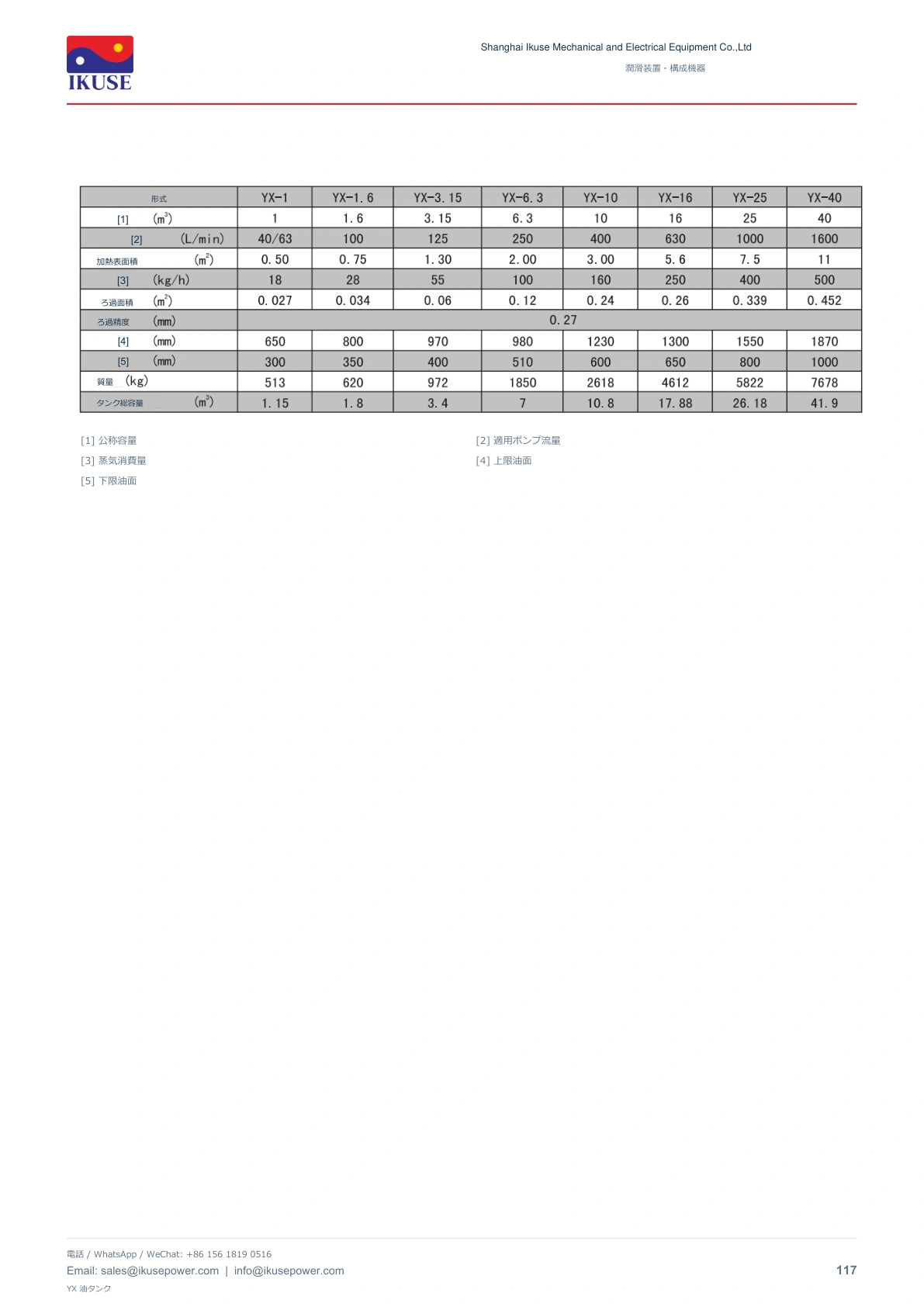

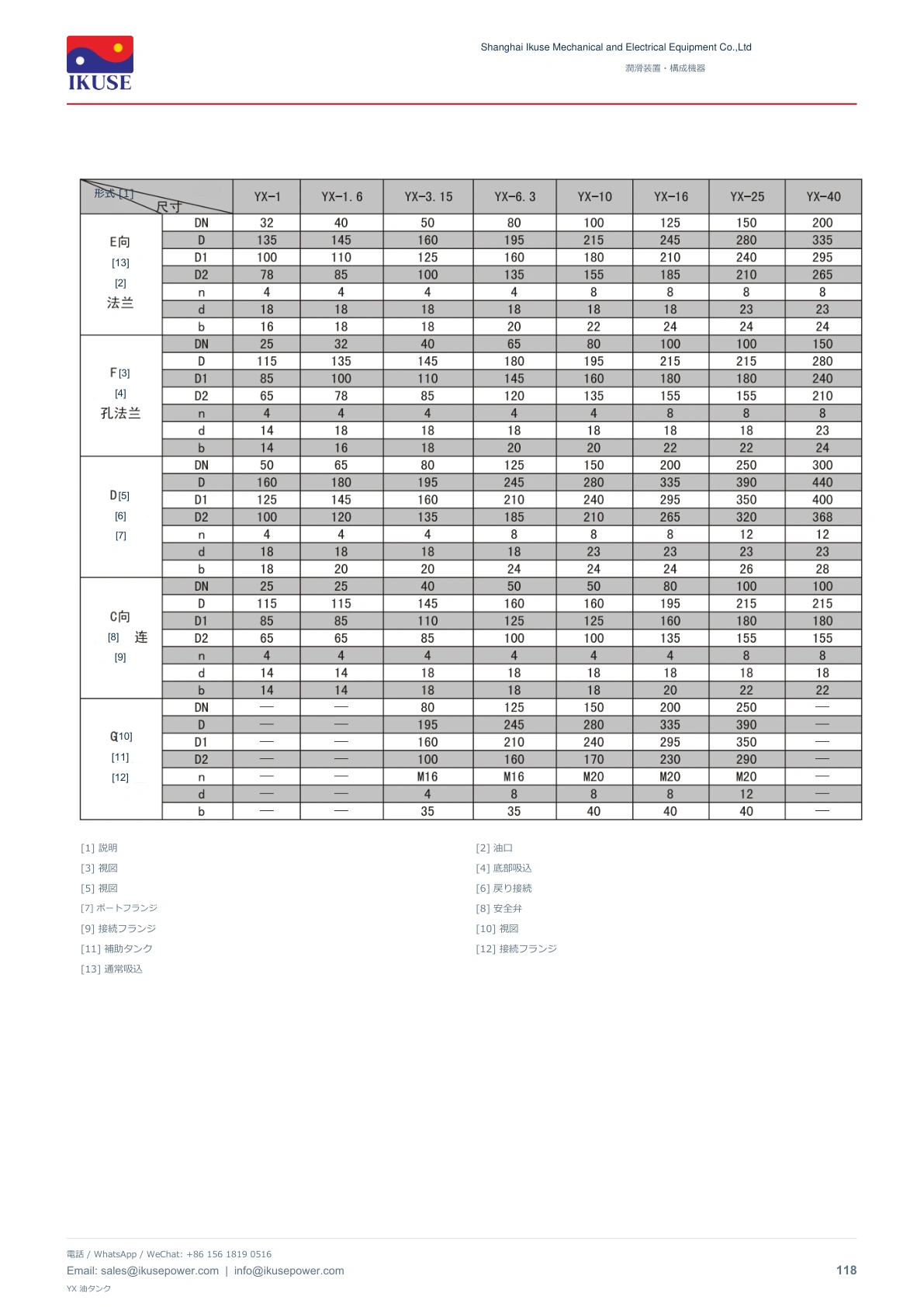

技術資料

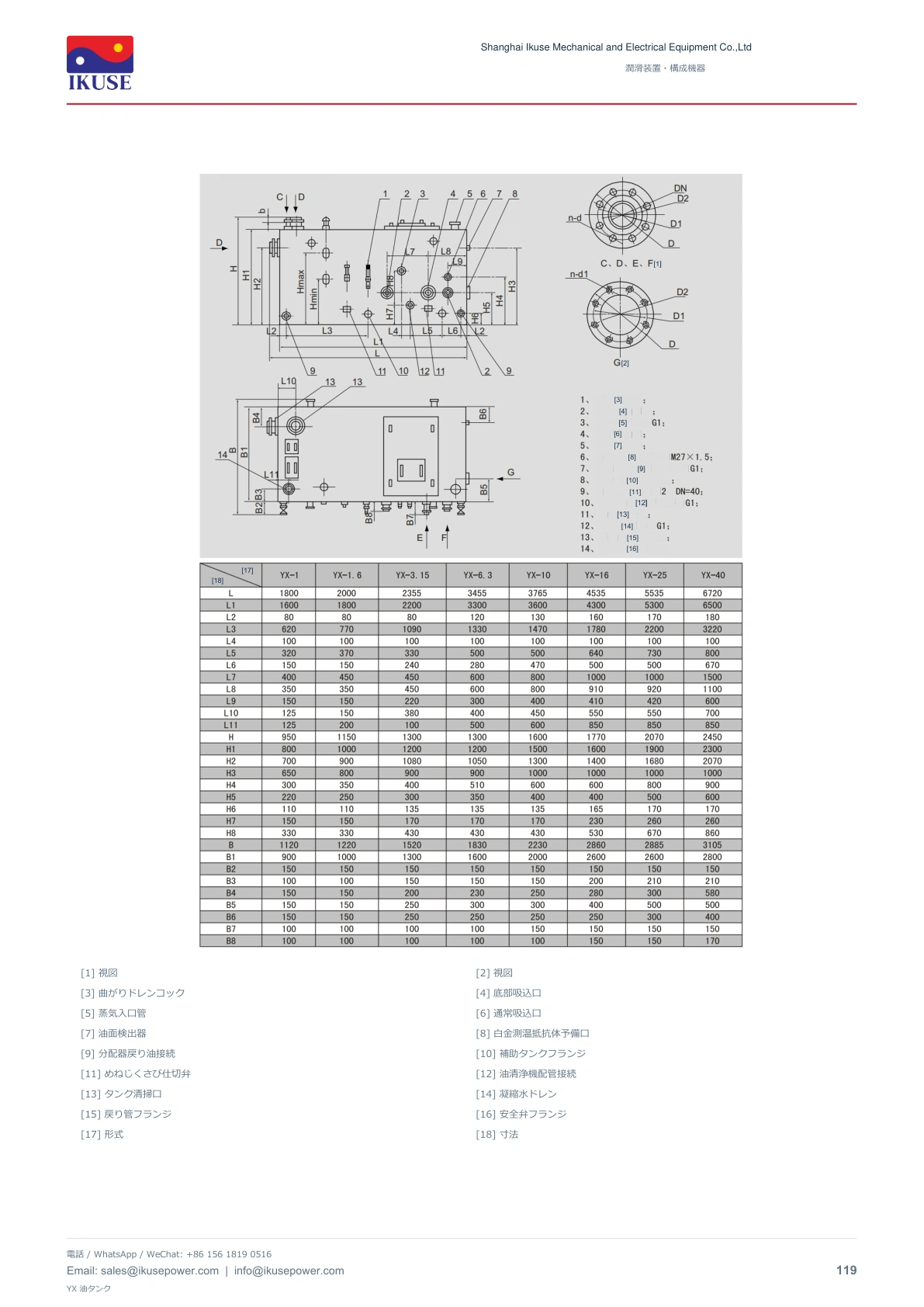

仕様、取付寸法、図面は下記の技術図表および添付 PDF を参照してください。選定形式と構成に対応する数値を使用し、注文前に接続、使用媒体、据付空間を確認してください。
