製品概要

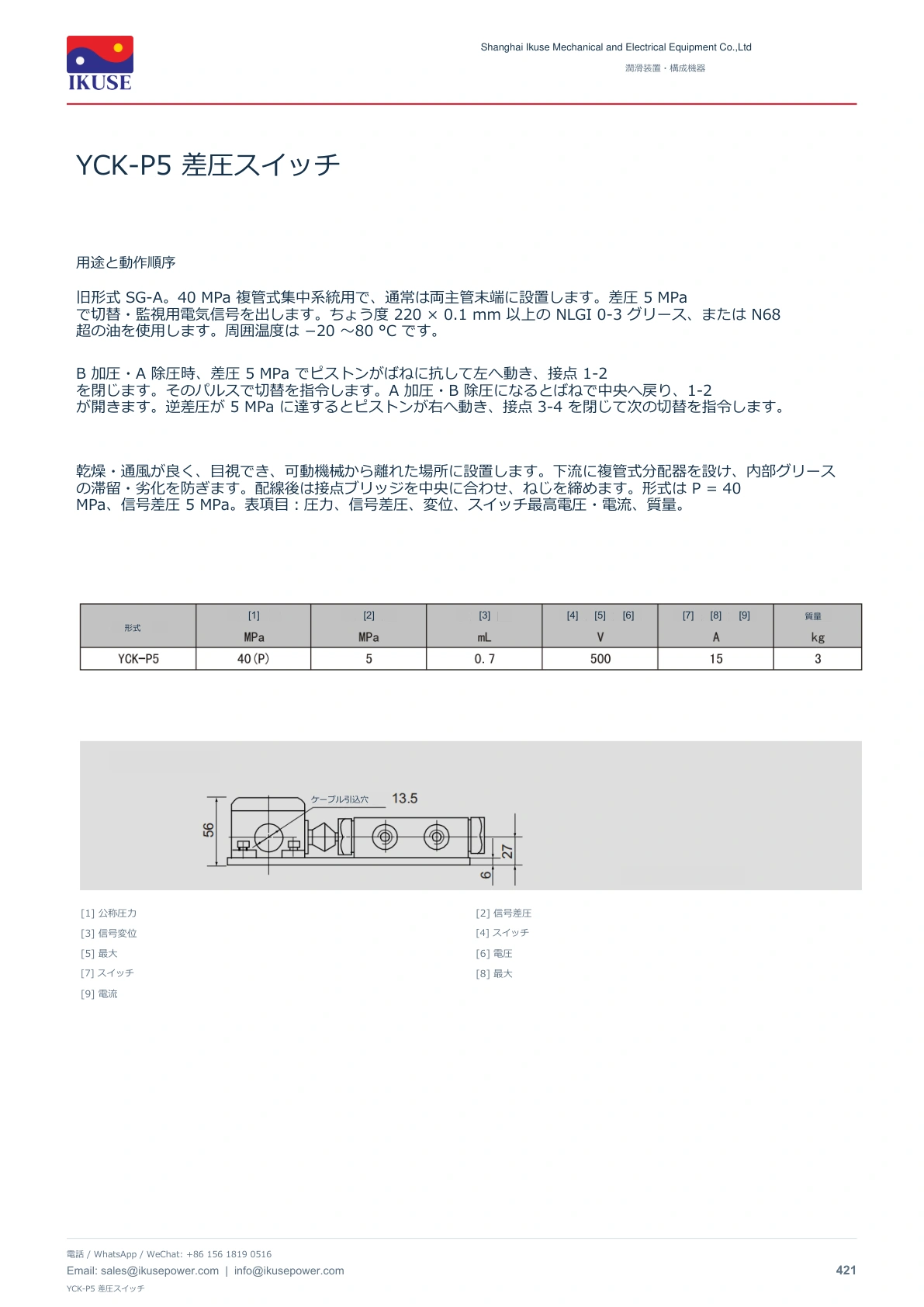

旧形式 SG-A。40 MPa 複管式集中系統用で、通常は両主管末端に設置します。差圧 5 MPa で切替・監視用電気信号を出します。ちょう度 220 × 0.1 mm 以上の NLGI 0-3 グリース、または N68 超の油を使用します。周囲温度は −20 ～80 °C です。
構造・使用条件
B 加圧・A 除圧時、差圧 5 MPa でピストンがばねに抗して左へ動き、接点 1-2 を閉じます。そのパルスで切替を指令します。A 加圧・B 除圧になるとばねで中央へ戻り、1-2 が開きます。逆差圧が 5 MPa に達するとピストンが右へ動き、接点 3-4 を閉じて次の切替を指令します。
乾燥・通風が良く、目視でき、可動機械から離れた場所に設置します。下流に複管式分配器を設け、内部グリースの滞留・劣化を防ぎます。配線後は接点ブリッジを中央に合わせ、ねじを締めます。形式は P = 40 MPa、信号差圧 5 MPa。表項目：圧力、信号差圧、変位、スイッチ最高電圧・電流、質量。
乾燥・通風が良く、目視でき、可動機械から離れた場所に設置します。下流に複管式分配器を設け、内部グリースの滞留・劣化を防ぎます。配線後は接点ブリッジを中央に合わせ、ねじを締めます。形式は P = 40 MPa、信号差圧 5 MPa。表項目：圧力、信号差圧、変位、スイッチ最高電圧・電流、質量。
技術資料

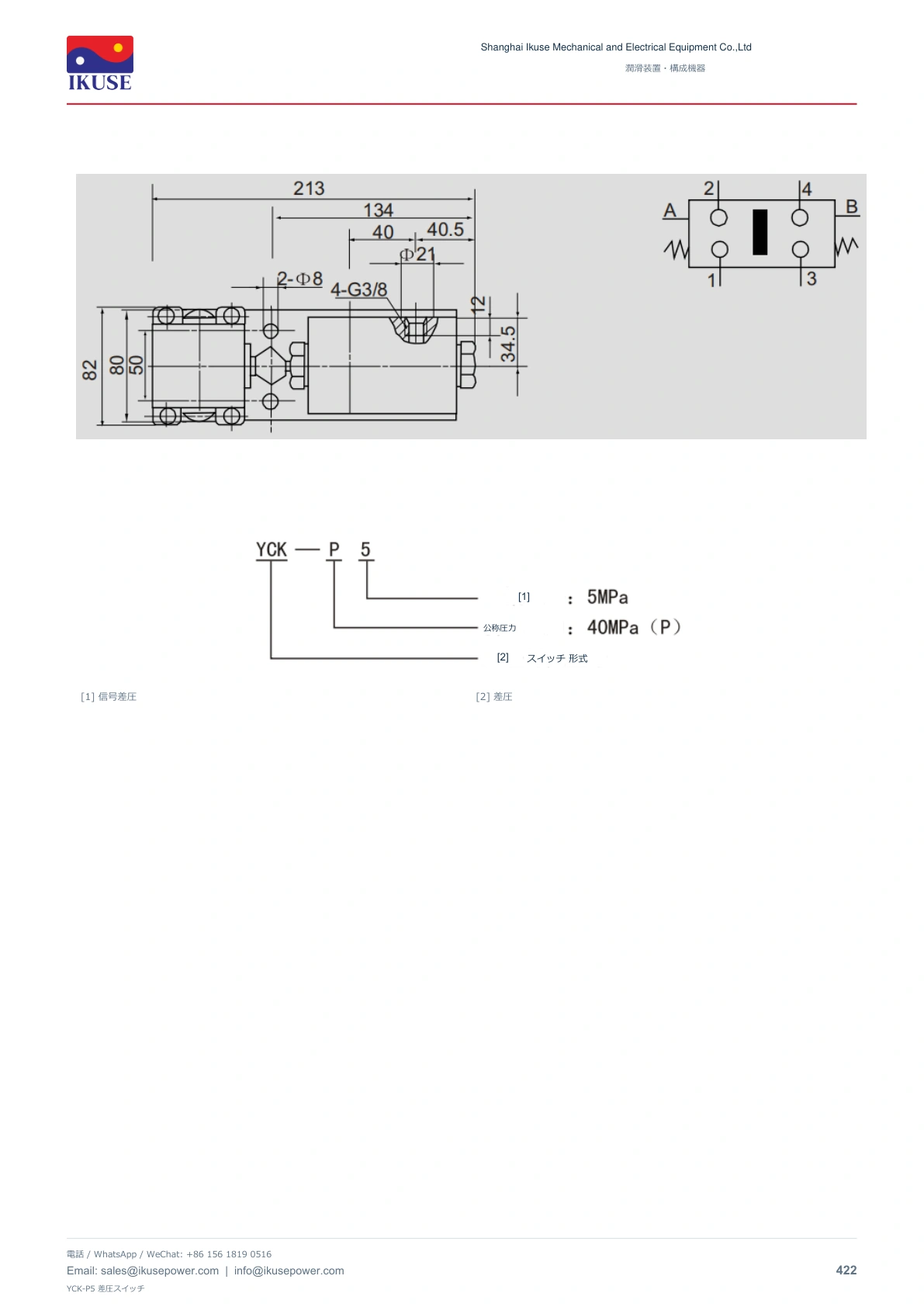

仕様、取付寸法、図面は下記の技術図表および添付 PDF を参照してください。選定形式と構成に対応する数値を使用し、注文前に接続、使用媒体、据付空間を確認してください。
